在“QGIS学习中如何处理dwg文件，附：CAD数据无缝衔接与坐标纠正常见问题集”这个问题里，真正困扰初学者的通常不是“能不能打开 DWG”，而是打开后图层乱、坐标不对、中文乱码、线面不闭合、CAD 数据和 GIS 数据叠不到一起。本文按实际工作流讲清楚：QGIS 如何处理 DWG 文件，如何把 CAD 数据整理成可用的 GIS 图层，以及坐标纠正常见问题怎么排查。

引言：QGIS处理DWG文件时先确认目标

在 QGIS 中处理 DWG 文件前，建议先问清楚一个问题：你是要“查看 CAD 图纸”，还是要“把 CAD 数据转成 GIS 数据继续分析”？这两个目标对应的处理方式不同。

  • 如果只是查看 DWG 图纸，可以尝试直接加载或先转换为 DXF。
  • 如果要做空间分析、叠加地块、计算面积、发布 WebGIS，建议把 CAD 图层整理后转换为 GeoPackage、Shapefile 或 PostGIS 图层。
  • 如果 DWG 与影像、行政区、地块数据叠不上，重点应放在 CAD 坐标系统、单位、基点和投影定义上。

QGIS处理DWG文件的核心思路是：先把 CAD 数据读出来，再把图层结构清理好，最后确认坐标系并纠正空间位置。不要一开始就急着做叠加分析，否则后面很容易发现结果整体偏移或比例错误。

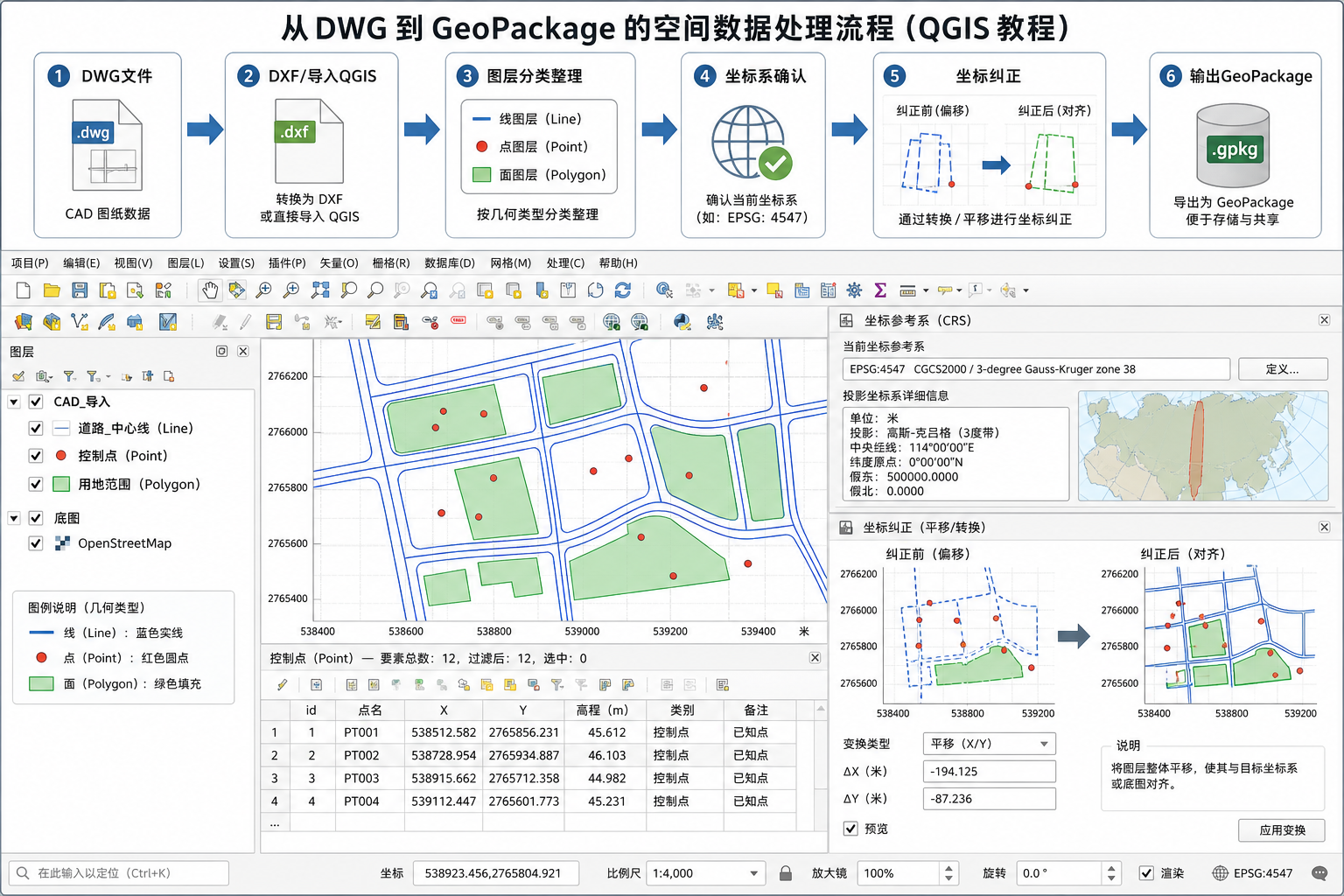

QGIS处理DWG文件与CAD数据坐标纠正流程图
QGIS处理DWG文件的推荐流程：先读取和转换，再整理图层，最后进行坐标纠正与GIS化输出。

背景：为什么QGIS打开DWG经常出问题

DWG 是 AutoCAD 常用的工程制图格式，它服务于制图和工程表达；而 QGIS 面向 GIS 数据管理、空间分析和地图制图。两者的数据逻辑并不完全一样。

常见问题主要来自以下几类差异：

  • 格式支持差异：DWG 是较复杂的 CAD 格式，不同版本、不同对象类型在 GIS 软件中的兼容性不同。
  • 图层语义差异：CAD 里的图层常按制图习惯命名，例如“道路中心线”“标注”“地块线”“管线”，但 GIS 需要明确的点、线、面要素类型和属性字段。
  • 坐标系统差异：很多 CAD 图纸没有写入明确坐标系，QGIS 无法自动判断是 CGCS2000、地方坐标、施工坐标，还是无坐标的图纸坐标。
  • 单位差异：CAD 可能使用毫米、米或无单位，GIS 数据通常按坐标系单位解释，例如投影坐标常用米。
  • 几何结构差异：CAD 中的多段线、块、填充、文字、标注不一定能直接变成 GIS 中规范的点线面。

所以，QGIS学习中处理dwg文件时，不建议把“能打开”当成结束，而应把“能正确定位、能编辑、能分析、能输出”作为判断标准。

原理：CAD数据无缝衔接GIS需要解决三件事

1. 几何类型要GIS化

GIS 图层通常按点、线、面分开管理。CAD 图纸里虽然也有线、面、块、文字，但它们更多是制图对象。QGIS处理DWG文件时，需要把这些对象转换为适合 GIS 使用的几何类型。

  • 道路中心线、管线、边界线通常整理为线图层。
  • 地块、建筑轮廓、用地范围通常需要闭合后形成面图层。
  • 井点、杆塔、设施点可以整理为点图层。
  • 文字和标注通常不直接参与空间分析，但可作为属性提取参考。

2. 图层和属性要重新整理

CAD 图层名不等于 GIS 属性表。比如 CAD 图层叫“DL-ROAD”，只能说明这些线属于道路相关内容，但 GIS 中还可能需要道路名称、等级、宽度、来源、采集时间等字段。

如果只是把所有 CAD 对象直接导出为一个图层，后续查询、符号化和空间分析会很困难。因此，CAD数据无缝衔接GIS的关键步骤之一，就是按业务用途拆分图层并补充字段。

3. 坐标系统必须被明确

QGIS 中的坐标参考系统通常简称 CRS。CRS 决定了坐标值如何对应地球上的真实位置。DWG 文件如果没有清晰 CRS，QGIS 即使能显示，也可能只是把它放在一个“看起来像坐标”的平面空间里。

处理 CAD 坐标纠正时，要区分三种情况：

  • 有真实坐标，但未定义CRS：坐标值本身正确，只需要在 QGIS 中指定正确坐标系。
  • 坐标整体偏移：可能是地方坐标、施工坐标、带号不同、中央子午线不同，或做过平移。
  • 比例和方向也不对：可能图纸单位错误、旋转过，或使用了非标准工程坐标。

步骤：QGIS学习中如何处理DWG文件

步骤一：先备份DWG并确认文件信息

在任何转换前，先保留原始 DWG 文件，不要直接在原文件上反复保存。建议向 CAD 提供方确认以下信息：

  • DWG 文件版本，例如 AutoCAD 2010、2013、2018 等。
  • 图纸单位是米、毫米，还是无单位。
  • 是否使用真实坐标，例如 CGCS2000、高斯克吕格、地方坐标系。
  • 是否存在外部参照、块、填充、标注和天正等扩展对象。
  • 是否有已知控制点或与 GIS 数据对应的明显地物点。

如果拿不到这些信息，也可以在 QGIS 中加载后通过坐标值范围进行初步判断。例如坐标值如果是几十万、几百万，可能是投影坐标；如果只是几千或几万，可能是工程局部坐标或无坐标图纸。

步骤二：优先尝试转换为DXF或使用兼容工具读取

QGIS 对 DXF 的支持通常比 DWG 更直接。实际工作中，常见做法是先用 AutoCAD、ODA File Converter 或其他 CAD 工具把 DWG 转为 DXF，再导入 QGIS。

推荐流程如下：

  1. 使用 CAD 软件打开 DWG，检查图层是否完整。
  2. 清理无用图层、临时线、图框、重复对象。
  3. 另存为较通用版本的 DXF，例如 AutoCAD 2007/2010 DXF。
  4. 在 QGIS 中通过“图层”菜单加载矢量图层或拖入 DXF 文件。
  5. 检查点、线、面、文字等图层是否被正确识别。

如果 QGIS 无法直接打开 DWG，不要立即判断数据损坏。很多时候只是 DWG 版本、对象类型或驱动支持问题。将 DWG 转换为 DXF 后再加载，通常更稳定。

步骤三：在QGIS中检查图层内容

CAD 数据导入 QGIS 后，先不要急着保存。应先检查以下内容：

  • 是否按 CAD 图层分出了不同图层或不同属性。
  • 线、面、点是否显示完整。
  • 块参照是否被展开或丢失。
  • 文字标注是否位置正确。
  • 是否存在大量无用图框、标题栏、图例和辅助线。
  • 坐标值范围是否合理。

在属性表中重点查看 CAD 图层名字段。很多 DXF 导入后会保留类似 layer、Layer、Text、Color、Linetype 等字段，这些字段可以帮助你按原 CAD 图层筛选并拆分数据。

步骤四：按业务类型拆分CAD图层

为了让 CAD 数据真正进入 GIS 工作流，应把不同业务对象整理成独立图层。例如：

CAD内容 建议GIS图层 处理重点
道路中心线 道路线图层 检查线是否断裂，补充道路名称和等级
地块边界 地块面图层 闭合线转面，检查重叠和缝隙
建筑轮廓 建筑面图层 删除装饰线，保留真实外轮廓
管线 管线线图层 按管线类型、管径、材质整理属性
井盖、杆塔 设施点图层 块对象转点，补充设施编码

在 QGIS 中可以使用属性筛选、按表达式选择、导出选中要素等方法，将不同 CAD 图层拆分为独立 GIS 图层。建议最终保存为 GeoPackage，因为它比 Shapefile 更适合保存中文字段、长字段名和多图层数据。

步骤五：处理线转面和几何修复

很多 CAD 地块线看起来是闭合的，但在 GIS 中并不一定能直接生成面。常见原因包括端点没有真正相接、线有重叠、存在微小缝隙，或者边界由多段线和普通线混合组成。

可以按以下顺序处理：

  1. 先删除明显无关的辅助线、标注线和图框线。
  2. 使用 QGIS 的“检查几何有效性”工具查找异常要素。
  3. 使用“捕捉几何到图层”或编辑模式下的捕捉功能修正端点。
  4. 对边界线执行“多边形化”工具，将闭合线转换为面。
  5. 对生成的面执行“修复几何图形”。
  6. 检查是否有小碎面、空洞、重复面和边界遗漏。

如果 CAD 图纸本来就是制图线，不是严格拓扑数据，线转面需要人工检查。不要只看转换成功数量，要在地图上抽查关键区域。

步骤六：确认或指定坐标系

如果 DWG 或 DXF 加载后位置看起来不对，先不要使用“另存为其他坐标系”盲目转换。QGIS 坐标问题要先区分“定义坐标系”和“转换坐标系”。

  • 定义坐标系：告诉 QGIS 这组坐标原本是什么 CRS，坐标数值不变。
  • 转换坐标系：把数据从一个 CRS 计算转换到另一个 CRS，坐标数值会改变。

如果 CAD 数据本身已经是 CGCS2000 投影坐标，只是 QGIS 显示为未知坐标系，那么应该先给图层指定正确 CRS，而不是直接重投影。

判断坐标系时可以结合以下线索：

  • 项目所在地行政区和常用坐标系统。
  • 坐标值范围是否符合高斯克吕格或 UTM 投影坐标。
  • 数据是否带有 3 度带、6 度带或带号信息。
  • 是否能与已有影像、行政边界、地籍数据局部吻合。
  • CAD 图纸说明、设计说明或测绘成果说明中的坐标系统文字。

步骤七：进行CAD坐标纠正

如果 CAD 数据与 GIS 底图有整体偏移，需要做 CAD 坐标纠正。常见方法有三种：重新指定正确 CRS、通过控制点进行平移旋转缩放、使用已知参数转换。

简单偏移可以通过编辑工具或处理工具完成，但更规范的做法是使用控制点。控制点应选择图上清晰、稳定、可识别的位置，例如道路交叉口、地块角点、建筑角点、测量控制点等。

  1. 准备一份可信的参考数据，例如正射影像、地籍数据、控制点坐标或测绘成果。
  2. 在 CAD 图层中选择 3 个以上分布均匀的对应点。
  3. 记录 CAD 图上的源点坐标和参考数据上的目标点坐标。
  4. 根据偏差类型选择平移、仿射变换或相似变换。
  5. 纠正后叠加检查，不只检查一个点，要检查整个范围。

如果只是整体平移，两个以上控制点通常就能判断方向和偏移量；如果存在旋转和比例变化，至少需要 3 个以上控制点，并尽量分布在数据范围的四周。

步骤八：导出为适合GIS使用的数据格式

完成图层整理和坐标纠正后，建议把结果保存为 GeoPackage 或 PostGIS，而不是继续依赖 DWG。这样可以更好地保存属性、坐标系、图层结构和几何类型。

常见输出建议如下：

  • GeoPackage：适合个人项目、教学练习、小型工程数据整理，支持多个图层和中文字段。
  • Shapefile：兼容性强，但字段名长度、编码、单文件图层能力有限，不建议作为长期主格式。
  • PostGIS：适合多人协作、WebGIS发布、空间查询和数据版本管理。
  • GeoJSON：适合 WebGIS 前端展示，但大数据量时要注意加载性能。

导出时务必检查目标图层 CRS，避免在最后一步把坐标系写错。导出完成后，可以重新打开导出的数据，与参考底图再次叠加验证。

常见坑：QGIS处理DWG文件最容易踩的错误

坑一：把“设置图层CRS”当成“重投影”

这是 QGIS 坐标纠正中最常见的错误。设置图层 CRS 只是告诉 QGIS 原始坐标属于哪个坐标系；重投影才是把坐标从一个 CRS 转换到另一个 CRS。如果原始 CRS 判断错了，再怎么重投影都不会正确。

坑二：CAD单位是毫米，QGIS按米解释

如果图纸单位是毫米，而 QGIS 按米显示，数据尺度会明显异常。表现可能是图形特别大、与底图完全不在一个尺度，或者坐标值比预期大 1000 倍。此时需要先确认 CAD 单位，再考虑缩放转换。

坑三：只看一个点吻合就认为坐标正确

一个控制点重合只能说明局部位置可能对，并不能证明整幅 CAD 数据无缝衔接。必须检查多个方位的点。如果一端吻合、另一端偏移，通常说明存在旋转、比例或投影参数问题。

坑四：把CAD图框和标注一起转成GIS数据

很多 DWG 中包含图框、标题栏、图例、坐标网、文字标注和辅助线。如果不清理，转成 GIS 后会产生大量无意义要素，影响选择、统计、渲染和分析。

坑五：线转面后不检查碎面和空洞

CAD 边界线只要有微小缝隙，就可能导致多边形化结果缺失或产生碎面。生成面图层后，应检查面积异常小的面、重叠面和缺失面。

坑六：中文字段和图层名乱码

CAD 转 DXF 或 Shapefile 时，编码不一致可能导致中文乱码。建议优先使用 GeoPackage 保存整理结果。如果必须使用 Shapefile，导出时注意编码设置，并尽量避免复杂中文字段名。

方法比较：DWG直接打开、DXF转换、GeoPackage整理怎么选

方法 适用场景 优点 限制
QGIS直接加载DWG 快速查看、简单检查 步骤少，便于初步判断内容 受DWG版本和对象类型影响较大
DWG转DXF再导入QGIS 教学练习、常规CAD转GIS 兼容性较好，流程清晰 复杂块、填充、扩展对象可能仍需清理
CAD中预清理后再导入 工程项目、正式数据入库 可减少无用对象，提高转换质量 需要熟悉CAD软件和图纸结构
导入后保存为GeoPackage GIS编辑、分析、制图、长期管理 支持多图层、中文字段、坐标系信息 不是CAD制图格式，不能完全保留CAD样式
导入PostGIS 多人协作、WebGIS、空间数据库 适合查询、索引、服务发布 需要数据库环境和数据规范

对于大多数 QGIS 学习者，推荐路线是：DWG 先转 DXF，QGIS 中清理和纠正，再保存为 GeoPackage。这个流程稳定、易排错，也便于后续学习空间分析和制图。

检查清单：CAD数据无缝衔接前必须核对

在把 DWG 或 DXF 数据交付、入库或参与空间分析前，可以按下面清单逐项检查。

  • 是否保留了原始 DWG 文件备份。
  • 是否确认 CAD 图纸单位是米、毫米还是无单位。
  • 是否确认原始坐标系或至少判断了坐标值范围。
  • 是否清理了图框、标题栏、图例、辅助线、重复对象。
  • 是否按点、线、面拆分了 GIS 图层。
  • 是否保留了必要的 CAD 图层名或来源字段。
  • 是否修复了无效几何、断线、碎面和重叠面。
  • 是否使用参考数据检查了多个位置的套合情况。
  • 是否区分了“指定 CRS”和“重投影”。
  • 是否导出为 GeoPackage、PostGIS 等适合 GIS 使用的格式。
  • 是否重新加载导出结果进行最终验证。

一个实用判断标准：CAD 数据能在 QGIS 中正确叠加参考底图、属性表可查询、几何能分析、坐标系能被识别，才算完成 GIS 化处理。

FAQ：QGIS处理DWG文件与坐标纠正常见问题

QGIS能直接打开DWG文件吗？

部分情况下可以，但取决于 QGIS 所用环境、DWG 版本和文件中的对象类型。实际工作中，更稳妥的做法是先把 DWG 转为 DXF，再导入 QGIS 进行整理。如果直接打开失败，不一定是文件损坏，可能只是兼容性问题。

为什么DWG导入QGIS后没有坐标系？

很多 CAD 图纸没有保存标准 GIS 坐标系信息，QGIS 无法自动判断 CRS。此时需要根据图纸说明、坐标值范围、项目所在地和参考数据来判断原始坐标系，然后为图层指定正确 CRS。

QGIS中CAD数据和影像叠不上怎么办？

先判断是 CRS 未指定、CRS 指定错误，还是 CAD 数据本身使用了地方坐标或施工坐标。不要一开始就反复重投影。正确做法是先确认原始坐标系统，再使用参考数据检查偏移；如果有整体偏移或旋转，再通过控制点进行坐标纠正。

DWG转DXF后图层丢失怎么办？

可能是转换版本、CAD 对象类型或外部参照导致的。建议在 CAD 软件中先绑定外部参照、炸开必要块对象、清理特殊对象，再另存为较通用版本的 DXF。导入 QGIS 后检查属性表中是否仍保留 CAD 图层名字段。

CAD线如何在QGIS中转成面？

先确保边界线真正闭合，并删除无关辅助线。然后可以使用 QGIS 的多边形化工具把闭合线转换为面。转换后要执行几何修复，并检查碎面、空洞、重叠和漏面。对于地块、建筑轮廓等数据，人工抽查非常必要。

QGIS处理DWG文件后应该保存成什么格式？

如果用于继续编辑、分析和制图，推荐保存为 GeoPackage。它支持多图层、较完整的字段信息和坐标系信息，比 Shapefile 更适合 QGIS 学习和日常 GIS 数据整理。如果需要多人共享和 WebGIS 服务，可以考虑导入 PostGIS。

CAD坐标整体偏移几百米，是不是投影错了？

不一定。整体偏移可能来自投影带号错误、地方坐标系、施工坐标、基准转换、中央子午线设置差异，也可能是人工平移过。需要结合项目说明和控制点判断。如果多个位置偏移方向和距离一致，可能是平移问题；如果偏移量随位置变化，通常要检查投影和转换参数。

为什么CAD图在QGIS里看起来正确，但面积计算不对？

常见原因是图层处于地理坐标系、无坐标系或单位不正确。面积计算应在合适的投影坐标系下进行，单位通常为平方米。处理 DWG 或 DXF 后，应先确认 CRS 和单位，再计算面积。

结论：QGIS处理DWG文件的关键是格式、图层和坐标

QGIS学习中处理dwg文件，不要只停留在“打开文件”这一步。真正可用的 CAD 数据，需要完成格式兼容、图层整理、几何修复、坐标确认和成果导出。

推荐的实战路径是：先备份 DWG，必要时转为 DXF；在 QGIS 中按点线面整理图层；清理无用 CAD 对象；确认或纠正坐标系；最后保存为 GeoPackage 或 PostGIS。这样处理后的 CAD 数据，才能更稳定地与影像、地块、行政区和其他 GIS 数据无缝衔接。

如果你在 QGIS处理DWG文件时遇到叠加偏移、线转面失败、中文乱码或面积不准，优先按本文的检查清单逐项排查。大多数问题都可以归结为三个源头：格式兼容、CAD 图层结构和坐标系统判断。
