arcmap内容列表怎么调出来，arcmap左边的内容列表不见哪里开及arcmap怎么显示地块名称解析

我在多年的规划设计和项目实践中，遇到过无数次内容列表（TOC）“神秘失踪”的求助，也深知在面对高密度地籍图时，让宗地号和地块名称清晰、优雅地显示出来，绝非易事。这不是简单地勾选一个“显示标注”的复选框就能解决的。

今天，我们就来“打破知与行的壁垒”，从基础故障排除到高级标注算法，系统性地解析这两个问题。

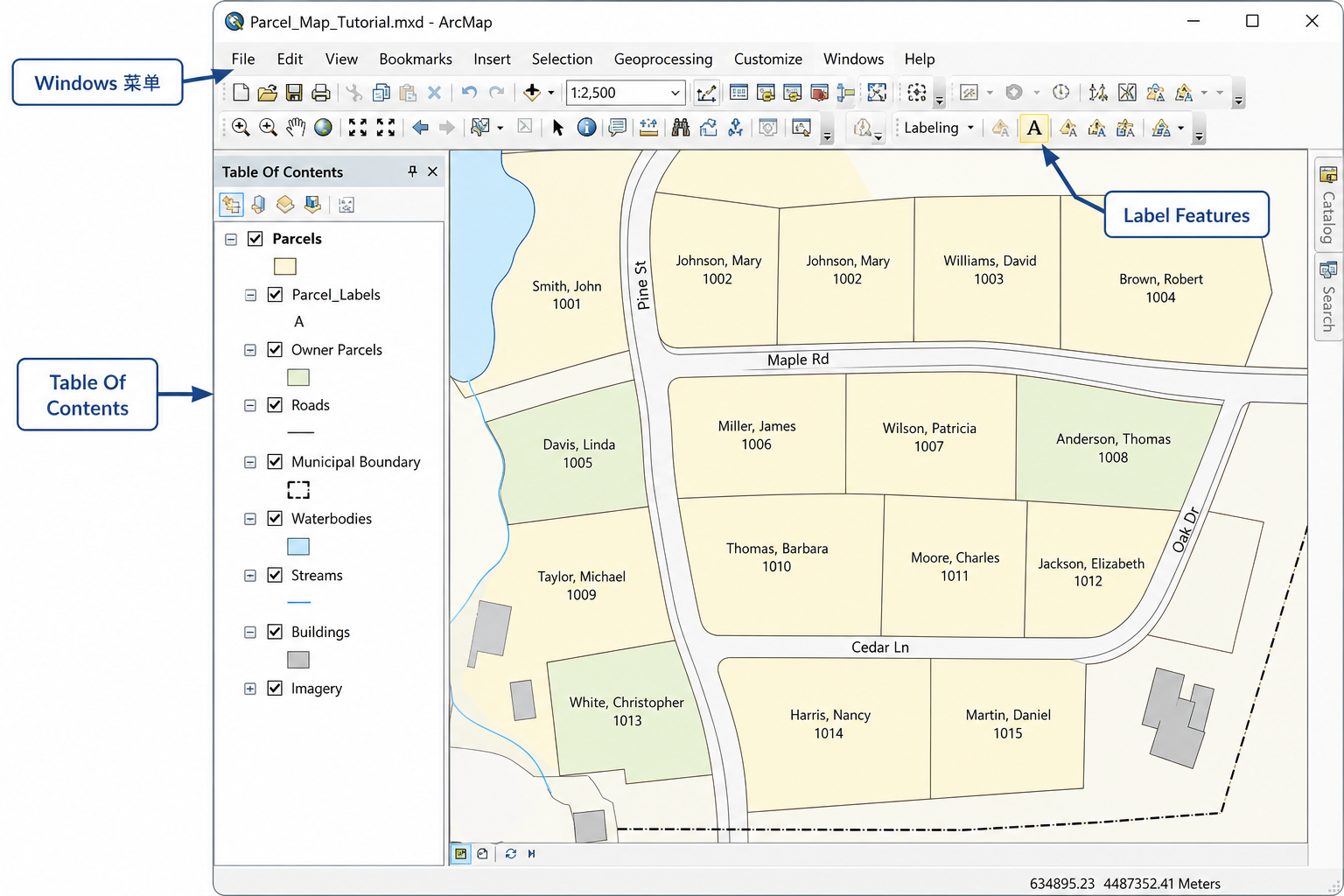

一、TOC失踪了？ArcMap“驾驶舱”的快速恢复与深度解析

内容列表（Table of Contents, TOC）是我们在ArcMap中的“驾驶舱控制面板”，我们所有的图层管理、符号系统配置、数据源切换，都需要通过它来完成。一旦它不见了，就像飞行员失去了仪表盘，工作会瞬间停滞。解决“arcmap左边的内容列表不见哪里开”的问题，必须从两个层面入手：标准恢复和高级故障排除。

1. 标准恢复策略：快速定位TOC

如果TOC只是被意外关闭或最小化，通过标准菜单和工具栏即可快速召回它：

1. 通过“窗口”菜单： 在ArcMap主菜单栏上，点击“窗口 (Window)”，然后直接选择“内容列表 (Table of Contents)”。这是最可靠的调出方法。
2. 通过标准工具条按钮： 在ArcMap标准工具条（Standard Toolbar）上，找到那个类似于“打开的书籍”的按钮，点击它即可切换TOC的显示状态。

2. TOC丢失的深层原因：配置文件迷航

很多时候，TOC不是关闭了，而是“跑出了屏幕”，也就是它被拖拽到了一个你看不到的显示器坐标上。这通常发生在你切换显示环境时（比如从双屏切换回单屏）。

如果你尝试了上述方法，TOC仍然没有出现，那就说明是ArcMap的用户配置文件记录了错误的布局信息。这个文件就是Normal.mxt。

【Dr. Gis的工程比喻】 Normal.mxt就像你的“出厂设置记忆芯片”。当它损坏或记录了错误的坐标信息时，必须强制它重置。

解决这个问题的最彻底方法是：

1. 关闭所有ArcMap实例。
2. 定位配置文件路径： 通常在C:\Users\[用户名]\AppData\Roaming\ESRI\Desktop10.x\Templates（请根据你的ArcMap版本调整路径）。
3. 重命名或删除Normal.mxt文件。 建议先重命名（如Normal_backup.mxt）。
4. 重新启动ArcMap。 程序将自动创建一个全新的默认Normal.mxt文件，TOC以及所有默认工具条都会恢复到初始位置。

二、地块名称的“解析”：从启用标注到选择字段

解决了“驾驶舱”的问题，我们现在来看第二个核心挑战：“arcmap怎么显示地块名称解析”。这里的“解析”二字用得非常好，因为它不仅要求显示，更要求清晰、准确地呈现地块（宗地）的关键信息。

1. 启用标注与选择属性字段

显示地块名称的第一步，是在地块图层上启用标注，并指定标注所需的属性字段（如“宗地号”或“地块名称”）。我的习惯是使用“标注管理器 (Label Manager)”，因为它能集中管理所有图层的标注属性，效率更高 ^[1]。

操作步骤如下：

• 打开标注工具条，点击“标注管理器”按钮。
• 在列表中，选中你的地块图层旁边的方框，启用标注功能 ^[1]。
• 在标注分类下，点击“标注字段”下拉箭头，选择包含地块名称或宗地号的属性字段 ^[1]。

2. 编写多行标注表达式

在地籍图中，我们往往需要同时显示宗地号和宗地面积，并要求它们分行显示。如果你的数据是分开存储在两个字段中，你需要利用表达式将它们拼接起来并强制换行：

// 示例：使用VBScript表达式在宗地号和名称间换行
[宗地号] & vbnewline & [地块名称]
// Maplex引擎会识别 vbnewline 这个换行符，并进行堆叠处理。

三、专业制图的秘密武器：启用Maplex标注引擎

这是本篇技术文章的核心。在我的项目经验中，面对城市规划或地籍图这种高信息密度的制图任务，你必须抛弃ArcMap默认的“标准标注引擎”，转而使用Maplex标注引擎 ^[2]。

【Dr. Gis的工程比喻】 标准引擎：就像一个勤奋的学徒，它只会在空间最充足的地方放一个标注，但遇到拥挤就不放了，导致地图上大量地块“失声”。 Maplex引擎：它是一个拥有拓扑优化算法的AI制图大师。它会智能地对文字进行堆叠、缩小、压缩，甚至计算出最优的冲突解决策略，目标是：在狭小的地块内，最大限度地、清晰地放置所有关键信息。

如果你希望你的地籍图达到专业级的清晰度，Maplex是必要的基础设施 ^[2]。

1. 启用Maplex引擎

Maplex的启用是针对整个数据框进行的：

1. 右键单击内容列表顶部的“数据框名称”，选择“数据框属性”。
2. 在弹出的对话框中，进入“常规”选项卡。
3. 点击“标注引擎”下拉列表，选择“Maplex 标注引擎” ^[2]。
4. 点击“确定”，Maplex将自动开始计算所有标注的放置。

四、Maplex深度配置：实现地块标注的最优放置

启用Maplex只是第一步，真正的魔力在于其高级的“放置属性”配置。这里，我将分享在处理地块面要素（宗地号/名称）和线要素（边界长度）时，最关键的参数设置。

1. 地块面要素（名称/编号）的关键配置：堆叠与适应性

在“标注管理器”中，进入地块图层的“属性”，然后切换到“调整策略”选项卡。我们通过以下策略，让标注适应狭小的地块空间：

• 强制堆叠 (Forced Stacking)： 选中“堆叠标注”，然后进入“选项”，并务必选中“强制分割” ^[2]。这将确保你的多行表达式（如宗地号+换行符+名称）在任何情况下都以分行形式紧凑显示。
• 禁止超限 (No Overflow)： 取消选中“超限要素” ^[2]。这个设置至关重要，它能强制标注文本完全位于地块边界内部，避免文字延伸到相邻地块，造成混乱。
• 自适应缩小： 针对小面积地块，选中“减小字号”和“字体宽度压缩” ^[2]。在“选项”中，可以设置字号下限（例如，将12磅的字号下限设置为9磅）和宽度压缩下限（例如，压缩到75%的宽度） ^[2]。

2. 冲突解决：地块的权重设定

Maplex利用权重来决定在标注空间冲突时，谁应该被压盖，谁应该被优先放置。在“冲突解决”选项卡中，这是我的推荐配置：

3. 地块边界（线要素）的长度标注

对于宗地边界长度的标注，需要确保它们与线段平行且略微偏移，符合工程规范：

1. 在“标注管理器”中，选择边界线图层，并选择LENGTH字段作为标注来源 ^[2]。
2. 进入“标注位置”选项卡，选择“位置”按钮，然后选择“平直偏移 (Straight Offset)” ^[2]。这确保了文本与线段平行。
3. 设置“偏移”距离为1磅，并将约束偏移设置为“线上方” ^[2]。这个微小的偏移可以保证标注与边界线符号不重叠，清晰可读。

五、总结与Dr. Gis的制图实践建议

从TOC的恢复，到地块名称的专业“解析”，我们完成了从界面操作到高级算法的完整流程。记住，你的地图质量，往往取决于你对这些细节的把控：

• TOC故障排除的终极方案： 重置或删除Normal.mxt。
• 高密度制图的基石： 必须使用Maplex标注引擎。
• 地块标注的Maplex精髓： 利用强制堆叠实现多行显示，利用减小字号/压缩宽度应对小地块，以及通过将内部权重设为0、边界权重设为600来优化图面冲突。

最后一步，在你的“标注工具条”上，将“放置质量”下拉选项从“快速 (Fast)”切换至“最佳 (Best)” ^[2]。只有在“最佳”模式下，Maplex才会进行最复杂的放置计算，给你带来最终最高质量的地图成果。

【研习社邀请】各位同学，你在处理高密度地块标注时，遇到过哪些Maplex也解决不了的“死角”？你是如何通过缩写字典或注记转换来最终克服的？欢迎在评论区分享你的实战经验，一起将GIS的知识体系打磨得更加精进！

参考文献

• ArcMap 文档. 《使用标注管理器》.
• ArcMap 文档. 《Maplex 标注引擎教程简介》.
