很多人一提到 ArcGIS分析自动化，第一反应是“写脚本”或者“做批处理”，但真正进到项目里，自动化最先解决的往往不是高难度建模，而是那些重复、耗时、容易出错的基础流程。尤其在扫描地图整理、地类边界提取、老图数字化和栅格转矢量这类任务里，手工一点点描线不仅慢，而且每个人的处理口径都可能不一样。

这篇文章只解决一个核心问题：ArcGIS 中如何把自动矢量化这件事做成可复用流程。我们会从 ArcGIS 分析自动化的思路讲起，再落到 ArcMap/ArcScan 的自动矢量化步骤，重点说明哪些环节适合自动化、哪些环节仍然要人工复核，以及怎样把这条流程进一步接进 ModelBuilder 或 ArcPy，让它真正变成能反复使用的生产工具。

问题背景：为什么很多自动矢量化结果“跑出来了”，却不能直接交付

在 GIS 实务里，自动矢量化最常见的场景包括地籍图扫描件整理、历史地形图线划提取、规划图边界恢复、等高线或地类界线批量数字化。很多人第一次使用 ArcScan 时，会觉得它像一个“一键出线”的工具：选好栅格，点一下生成要素，结果图层就有了。但真正的问题在后面，自动生成的线往往伴随毛刺、断裂、伪节点、小碎斑和错误连接。

也正因为这样，arcgis中如何进行自动矢量化操作 这个问题如果只讲按钮顺序，很容易误导初学者。自动矢量化并不是“让软件替你完成所有数字化工作”，而是把规则清晰、重复度高的部分交给软件，把质量判断和结果修正留给人。只有这样，自动化才是真正提效，而不是把错误更快地批量放大。

核心原理：ArcGIS 分析自动化的重点是“固定流程复用”，不是“所有步骤无人参与”

ArcGIS 分析自动化，本质上是把重复执行的 GIS 处理步骤标准化，然后通过 ModelBuilder、批处理或 ArcPy 脚本一次配置、多次运行。对栅格转矢量这类任务来说，自动化最适合处理的部分包括：输入数据整理、符号与阈值统一、栅格清理、矢量化参数套用、结果输出命名和批量保存。

但要特别强调一点：自动化不等于完全放弃人工判断。自动矢量化对原始栅格质量非常敏感，线条粗细不均、底图灰度复杂、文字压线、扫描倾斜、噪点过多，都会直接影响结果。也就是说，ArcGIS分析自动化 在这里更像“半自动生产线”，而不是“全自动黑箱”。

一句话理解：自动化负责稳定执行规则，人工负责确认规则是否合理、结果是否可信。

第一步：先判断数据是否适合自动矢量化

不是所有栅格都适合直接进入 ArcScan。真正适合自动矢量化的，通常是线条边界清晰、前景背景对比明显、图面语义较单一的扫描图。例如黑白线划地形图、结构清楚的工程草图、边界清晰的地块图，比彩色遥感影像或纹理复杂的底图更适合。

适合自动矢量化的情况

• 扫描件已经二值化，前景与背景区分明显。
• 目标对象主要是线状边界或封闭轮廓。
• 文字、图例、符号干扰较少，或者可以先清理掉。
• 同类型图幅较多，值得建立统一参数模板。

不适合直接自动矢量化的情况

• 影像灰度复杂，背景纹理太重。
• 目标边界被文字、注记或扫描折痕大量遮挡。
• 线宽变化很大，局部模糊严重。
• 最终成果要求极高，且每张图差异很大。

如果你的原图本身不适合自动矢量化，那么再好的 ArcGIS 参数也只能得到“更快的错误结果”。所以第一步不是打开工具，而是先判断图像条件是否支撑自动化。

第二步：ArcScan 自动矢量化前，栅格清理比生成要素更重要

很多自动矢量化失败，不是失败在最后的“Generate Features”，而是失败在前面的栅格准备。ArcScan 对输入栅格质量要求很高，如果图上还保留文字、噪点、杂色、断裂边和多余符号，生成后的线就会非常碎，后续修正成本甚至比手工描绘还高。

自动矢量化前要先做的 4 类准备

1. 把目标栅格尽量转成黑白或高对比二值表达。
2. 清除图面上不需要矢量化的文字、符号和噪点。
3. 确认扫描图没有明显倾斜、拉伸和错位。
4. 尽量让线宽相对均匀，减少粗细突变。

在 ArcMap 里，常见做法是先把栅格符号显示设为唯一值，让前景和背景区分更明显，再结合 Raster Cleanup 工具逐步清理噪声。这个过程有点像“给自动矢量化腾干净跑道”，跑道越干净，后面的结果越稳。

第三步：arcgis中如何进行自动矢量化操作？按这个顺序最稳

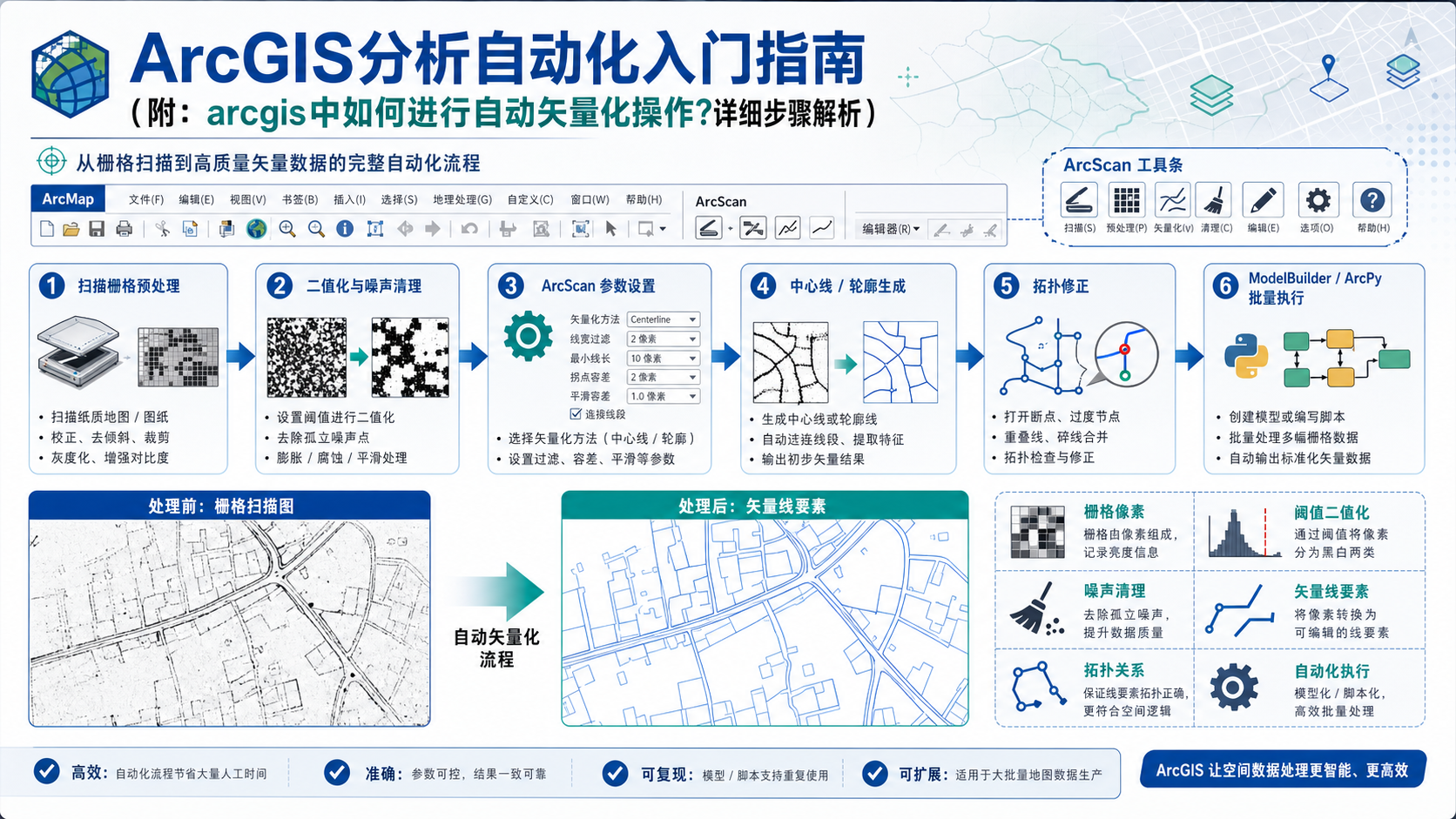

下面这部分是最核心的实操流程。这里以 ArcMap + ArcScan 为主线，因为很多自动矢量化项目仍然基于这套流程开展。重点不是死记菜单，而是理解每一步为什么要做。

步骤 1：启用 ArcScan 扩展和必要工具条

先确认 ArcScan 扩展已经启用，然后把“编辑器”和“扫描矢量化”相关工具条调出来。没有编辑会话和 ArcScan 工具条，后面很多参数和生成功能都不会正常工作。

步骤 2：准备一个目标输出要素类

ArcScan 生成的线或面最终要落到可编辑要素类里，所以在开始前最好先在 Geodatabase 中准备好输出图层。不要临时随手导出到一堆 Shapefile，再指望后面统一整理。对批处理项目来说，输出规范越早定下来，后面越省事。

步骤 3：设置栅格显示与清理环境

把栅格显示成便于识别前景像元的样式，必要时清掉无关噪点、边框、标注和杂散线。此时的目标不是让图“好看”，而是让待提取对象尽量单纯。

步骤 4：设置捕捉与编辑环境

如果你希望自动矢量化结果后续能方便修整，捕捉设置很重要。尤其在需要拼接已有矢量边界、延续已有线段或补接断裂时，提前设置好捕捉环境会减少后处理成本。

步骤 5：调整 Vectorization Settings

这一步是真正决定结果质量的关键。ArcScan 的参数通常包括最大线宽、压缩容忍度、平滑程度、间隙弥合等。不要直接套默认值，而应该先在样区上预览。因为不同扫描件的线宽、噪声和分辨率差异很大，默认参数很少能一次命中。

步骤 6：预览后再生成要素

先用预览功能看一下中心线或轮廓提取效果。如果发现大量毛刺、闭合错误或错误连线，先回去调参数，不要急着正式生成。真正高效的做法是“先在小区域调对，再批量复制到全图”。

步骤 7：生成线要素或面要素

确认预览效果可接受后，再执行生成。常见选择包括生成中心线或生成轮廓。中心线更适合道路、等高线、管线等线状对象；轮廓更适合封闭地块、斑块边界或清晰区域边界。

步骤 8：结果检查与拓扑修正

自动矢量化完成后，不要直接交付。至少要检查是否存在断线、悬挂线、伪节点、小碎多边形、重复边和错误闭合。自动化只负责先把主体提出来，真正能不能用，还要靠这一轮质检和修整。

第四步：把自动矢量化从“手工点流程”升级成可复用模型

如果你只处理 1 张图，手工操作也许还能接受；但只要图幅数量一多，ArcGIS分析自动化 的价值就会迅速放大。这时候就不该只停留在“记住步骤”，而应该把前后处理流程拆成模块，用 ModelBuilder 或脚本串起来。

适合放进 ModelBuilder 的部分

• 批量输入栅格和输出命名。
• 统一设置工作空间和输出路径。
• 预处理中的裁剪、重分类、二值化和格式转换。
• 矢量化后批量执行平滑、融合、字段补充和导出。

要注意的是，ArcScan 本身并不是所有步骤都像普通地理处理工具那样容易完全无交互封装。实务中比较稳妥的做法通常是：前处理和后处理尽量自动化，参数预调和样区验证保留人工控制。这样既保留效率，又不牺牲结果质量。

ArcPy 更适合做什么

如果你的项目需要反复处理同一类图件，ArcPy 非常适合承担批量目录遍历、数据检查、输出组织和后处理修整。例如把一批 TIFF 转入统一工作库、对结果做字段赋值、按图幅名输出、再批量检查线长或面积异常。也就是说，脚本不一定直接替代 ArcScan 本身，但很适合把它包进更完整的生产流程里。

import arcpy
from pathlib import Path

workspace = Path(r"D:scan_maps")
out_gdb = r"D:outputvectorize.gdb"

arcpy.env.workspace = str(workspace)

for raster in arcpy.ListRasters("*", "TIF"):
    name = Path(raster).stem
    out_fc = fr"{out_gdb}{name}_line"
    print("准备处理:", raster, "输出:", out_fc)

    # 这里通常接前处理、人工确认过的矢量化步骤，以及后续清理逻辑
    # 真正的批量自动化重点往往在流程组织，而不是盲目一键生成全部结果

第五步：自动矢量化后的修正步骤，决定成果能不能落地

很多文章把重点都放在“怎么生成”，但在项目里真正决定交付质量的，往往是生成之后。因为自动矢量化天然容易带出噪声结构，所以后处理不是附属步骤，而是主流程的一部分。

最常见的后处理动作

• 删除明显伪节点和超短碎线。
• 修复线段断裂和错误连接。
• 对面要素检查闭合性和碎斑。
• 必要时做平滑，但不要过度平滑导致几何失真。
• 补字段、赋分类、建立拓扑检查规则。

这一段很适合接 ArcGIS 的后续地理处理工具，例如平滑线、融合、拓扑检查、字段计算等。也就是说，自动矢量化不是终点，它只是把“原始图像”推进到了“可修整矢量成果”阶段。

常见误区：自动矢量化里最容易让效率倒退的几个坑

误区 1：没做栅格清理就直接生成要素

这是最常见也最致命的问题。栅格越脏，生成结果越碎，后处理越痛苦。前处理省下的 10 分钟，后面通常要花 1 小时补回来。

误区 2：默认参数一把跑到底

不同图幅的线宽、分辨率和噪声差异很大。默认参数只是起点，不是标准答案。真正稳妥的做法，是先拿样区调参数，再决定是否批量应用。

误区 3：把自动矢量化当成完整制图成果

自动生成的线并不等于可交付数据。只要结果还没有经过拓扑检查、结构修正和属性补充，就不应该直接作为正式成果使用。

误区 4：把所有步骤都强行全自动

有些环节适合自动化，有些环节必须保留人工判断。尤其是参数选择、样区预览和异常结果筛查，这些地方过度追求“完全无人干预”，往往得不偿失。

方法对比：什么时候更适合 ArcScan，什么时候该换思路

场景	更推荐的方法	原因
黑白扫描线划图批量提取	ArcScan 自动矢量化	边界清晰，自动化收益高
复杂彩色影像边界提取	先做影像分类或人工半自动处理	直接矢量化噪声太大
少量高精度地块整理	半自动 + 人工修整	质量比速度更重要
大量同类图幅重复处理	ArcScan + ModelBuilder/ArcPy	适合建立统一流程模板
只想快速提取轮廓供参考	自动矢量化后轻量修整	结果用于草图或分析底稿即可

实用检查清单：开始批量自动矢量化前先过这 8 项

1. 原始栅格是否真的适合自动矢量化，而不是灰度过杂的影像。
2. 是否已经完成二值化或必要的栅格清理。
3. 是否在小样区验证过参数，而不是直接全图跑。
4. 输出要素类、命名规则和工作空间是否统一。
5. 是否明确要生成中心线还是轮廓面。
6. 后处理步骤是否已经计划好，包括拓扑修正和字段补充。
7. 哪些步骤适合 ModelBuilder，哪些步骤需要人工确认，是否已经划分清楚。
8. 如果是批量任务，是否准备好异常结果抽检机制。

FAQ：关于 ArcGIS分析自动化 和自动矢量化最常见的几个问题

ArcGIS 自动矢量化是不是一键就能得到可交付成果？

通常不能。自动矢量化更适合先完成主体提取，再通过拓扑修正、人工检查和属性补充把结果拉到可交付水平。它是提效工具，不是质量豁免工具。

ArcScan 最关键的步骤是哪一步？

通常不是最后的“Generate Features”，而是前面的栅格清理和参数预调。输入图像越干净、参数越贴合图面，结果越稳定。

自动矢量化适合做哪些 GIS 项目？

比较适合规则线划图、扫描地籍图、规划边界草图、等高线和清晰轮廓提取等场景。对复杂纹理影像或语义混杂图面，通常要先做其他预处理，不能直接套自动矢量化。

ModelBuilder 和 ArcPy，哪个更适合自动矢量化流程？

如果你更强调可视化流程管理，ModelBuilder 更容易上手；如果你需要批量组织数据、灵活控制输入输出和后处理逻辑，ArcPy 更适合。很多项目里，两者并不是替代关系，而是配合使用。

结论：自动矢量化真正有价值的，不是省掉所有人工，而是把重复步骤稳定下来

ArcGIS分析自动化 在自动矢量化场景中的核心价值，不是把 GIS 工作变成“点一下就结束”，而是把最重复、最机械、最容易出差错的环节标准化。只要你把栅格准备、参数预调、结果检查和后处理一起纳入流程，自动化就能真正帮你省时间、保一致、降返工。

如果你现在正准备入门，最实用的起步方式不是一口气搞复杂脚本，而是先选一类适合的扫描图，跑通“清理栅格、预览参数、生成要素、修正结果”这条小闭环。等这条闭环稳定以后，再把它接进 ModelBuilder 或 ArcPy。这样走，才是真正贴近 GIS 项目现场的自动矢量化路线。
