矢量切片MVT具体原理是什么?前端如何加载?
很多 WebGIS 初学者在做在线地图时都会问：矢量切片MVT具体原理是什么?前端如何加载? 这篇文章就围绕这个问题，讲清楚 MVT 为什么能让海量矢量数据在浏览器中流畅显示，以及在 OpenLayers、MapLibre GL JS 等前端框架中应该如何正确加载。
引言：为什么 WebGIS 项目会用到矢量切片MVT
在传统 WebGIS 中，如果前端直接加载 GeoJSON，数据量稍大就容易出现请求慢、解析慢、渲染卡顿的问题。尤其是行政区边界、道路网、兴趣点、地块面等矢量数据，一次性传到浏览器并不现实。

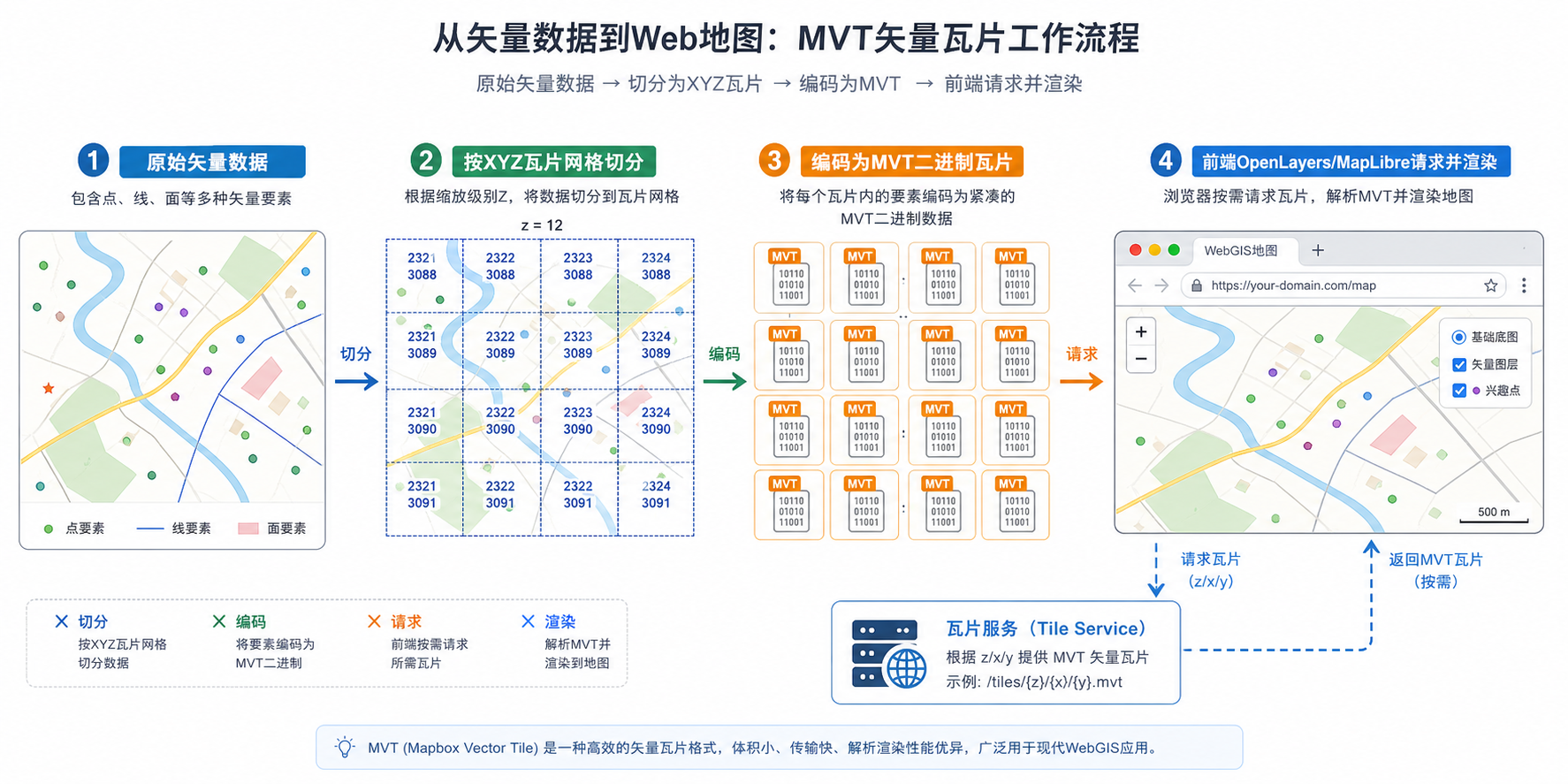

矢量切片MVT 的核心价值，就是把大范围矢量数据按瓦片网格切成很多小块，并以二进制格式传输给前端。前端只请求当前地图视窗和缩放级别需要的瓦片，再根据样式实时渲染点、线、面。
简单说，MVT 不是一张图片，而是一包经过切片、压缩和编码的矢量要素。它让 WebGIS 地图既能像栅格瓦片一样快速加载，又能保留矢量数据可变样式、可交互查询的能力。
背景：GeoJSON加载慢和MVT加载快的差别在哪里
很多人第一次接触矢量切片MVT，是因为前端加载 GeoJSON 出现性能问题。两者的差别主要体现在数据组织方式、传输格式和渲染策略上。
| 对比项 | GeoJSON | 矢量切片MVT |
|---|---|---|
| 数据范围 | 通常一次请求一个完整文件或较大接口结果 | 按缩放级别和瓦片行列号分块请求 |
| 传输格式 | 文本 JSON，体积较大 | Protocol Buffers 二进制编码，体积更小 |
| 前端渲染 | 浏览器解析全部要素后渲染 | 只解析当前视图需要的瓦片要素 |
| 适用场景 | 小数据量、编辑、调试方便 | 大范围底图、道路、地块、POI、高并发访问 |
如果一个城市道路网 GeoJSON 有几十 MB，浏览器需要先下载完整文件，再解析几何和属性，然后渲染到地图上。用户只看一个街区，却不得不承受全市数据的下载和解析成本。
而前端加载MVT时，只会根据当前缩放级别、地图范围和瓦片坐标请求若干个小瓦片。例如地图处于 z=12 时，前端会请求类似 /tiles/12/3351/1607.pbf 的地址。用户拖动地图时，再请求新的瓦片。
原理：矢量切片MVT具体原理是什么
要理解 矢量切片MVT具体原理是什么，可以从瓦片网格、坐标编码、图层组织、属性编码和前端样式渲染五个部分看。
1. MVT使用XYZ瓦片网格组织空间数据
MVT 通常使用 Web Mercator 投影，也就是 EPSG:3857。整个世界范围会被划分成不同缩放级别的瓦片网格。
- z：缩放级别，数字越大，瓦片越细。
- x：瓦片列号，从西向东递增。
- y：瓦片行号，通常从北向南递增。
每一个 MVT 瓦片都只保存这个瓦片范围内的点、线、面要素。服务端在生成切片时，会把跨越瓦片边界的几何裁剪到当前瓦片范围内，并根据缩放级别进行简化。
2. MVT瓦片内部不是经纬度坐标
这是很多 GIS 读者容易踩坑的地方。MVT 文件内部并不直接存储 WGS84 经纬度，也不是直接存 EPSG:3857 米制坐标，而是使用瓦片内部坐标系。
常见的 MVT 瓦片内部坐标范围是 0 到 4096。这个范围叫做 extent。也就是说，一个瓦片内部的几何坐标会被量化到 4096×4096 的局部网格中。
这样做有两个好处：
- 坐标值变小，二进制编码更紧凑。
- 前端可以把瓦片内部坐标快速转换到屏幕像素位置。
因此，如果你直接把 MVT 解出来看，会发现坐标不是常见的经纬度，这是正常现象。
3. MVT用Protocol Buffers进行二进制编码
MVT 的完整名称是 Mapbox Vector Tile，它基于 Protocol Buffers 编码。Protocol Buffers 是一种紧凑的二进制序列化格式，比普通 JSON 更适合网络传输。
一个 MVT 瓦片里通常包含多个图层，例如：
road：道路图层building：建筑物图层water：水系图层poi：兴趣点图层boundary：行政边界图层
每个图层中包含要素几何、属性字段和属性值。属性会通过键值表编码，避免重复存储字段名，从而进一步减少体积。
4. MVT只存数据，不存最终地图样式
矢量切片MVT 本身主要负责存储矢量几何和属性，不等于最终地图样式。道路显示成红色还是灰色，建筑物是否加透明度，POI 用什么图标，这些通常由前端样式规则决定。
这也是 MVT 相比栅格瓦片的重要优势：同一套矢量切片，可以在前端切换不同样式。例如白天底图、夜间底图、专题图样式，都可以使用同一份 MVT 数据源。
5. MVT前端渲染依赖瓦片请求和样式表达式
当前端地图移动或缩放时，地图框架会根据视图范围计算需要的 z、x、y 瓦片，然后向服务端请求对应的 .pbf 或 .mvt 文件。
拿到瓦片后，前端会解析二进制数据，根据图层名、属性字段和样式规则，把几何绘制到 Canvas 或 WebGL 图层中。MapLibre GL JS、Mapbox GL JS 主要使用 WebGL；OpenLayers 可通过 VectorTile 图层加载和渲染 MVT。
步骤：前端如何加载MVT
前端加载MVT的关键不是只写一个 URL，而是确认瓦片服务、坐标系、图层名、样式和跨域配置都正确。下面用两个常见方案说明。
方案一：OpenLayers加载MVT
OpenLayers 适合已有 GIS 项目、需要和 WMS、WFS、GeoJSON、影像底图混合使用的场景。下面是一个最小可用的 OpenLayers 加载 MVT 示例。
<div id="map" style="width:100%;height:500px;"></div>
<script type="module">
import Map from 'https://cdn.jsdelivr.net/npm/ol/Map.js';
import View from 'https://cdn.jsdelivr.net/npm/ol/View.js';
import TileLayer from 'https://cdn.jsdelivr.net/npm/ol/layer/Tile.js';
import VectorTileLayer from 'https://cdn.jsdelivr.net/npm/ol/layer/VectorTile.js';
import OSM from 'https://cdn.jsdelivr.net/npm/ol/source/OSM.js';
import VectorTileSource from 'https://cdn.jsdelivr.net/npm/ol/source/VectorTile.js';
import MVT from 'https://cdn.jsdelivr.net/npm/ol/format/MVT.js';
import {fromLonLat} from 'https://cdn.jsdelivr.net/npm/ol/proj.js';
import {Style, Stroke, Fill, Circle as CircleStyle} from 'https://cdn.jsdelivr.net/npm/ol/style.js';
const mvtLayer = new VectorTileLayer({
source: new VectorTileSource({
format: new MVT(),
url: 'https://example.com/tiles/{z}/{x}/{y}.pbf'
}),
style: function(feature) {
const layerName = feature.getLayer ? feature.getLayer().get('name') : '';
if (layerName === 'road') {
return new Style({
stroke: new Stroke({
color: '#e67e22',
width: 2
})
});
}
if (layerName === 'building') {
return new Style({
fill: new Fill({
color: 'rgba(120,120,120,0.35)'
}),
stroke: new Stroke({
color: '#777',
width: 1
})
});
}
return new Style({
image: new CircleStyle({
radius: 4,
fill: new Fill({color: '#2d8cf0'})
})
});
}
});
const map = new Map({
target: 'map',
layers: [
new TileLayer({
source: new OSM()
}),
mvtLayer
],
view: new View({
center: fromLonLat([116.391, 39.907]),
zoom: 11
})
});
</script>这个示例里，最重要的是 VectorTileSource、MVT 格式和 {z}/{x}/{y} URL 模板。只要服务端瓦片路径符合 XYZ 规则，OpenLayers 就会自动按视图范围请求对应瓦片。
方案二：MapLibre GL JS加载MVT
如果你的项目偏向高性能矢量底图、WebGL 渲染和样式表达式，MapLibre GL JS 是更常见的选择。它可以通过 style JSON 统一描述数据源、图层和样式。
<div id="map" style="width:100%;height:500px;"></div>
<script type="module">
import maplibregl from 'https://cdn.jsdelivr.net/npm/maplibre-gl@latest/+esm';
const map = new maplibregl.Map({
container: 'map',
style: {
version: 8,
sources: {
my_mvt: {
type: 'vector',
tiles: [
'https://example.com/tiles/{z}/{x}/{y}.pbf'
],
minzoom: 0,
maxzoom: 14
}
},
layers: [
{
id: 'building-fill',
type: 'fill',
source: 'my_mvt',
'source-layer': 'building',
paint: {
'fill-color': '#999999',
'fill-opacity': 0.35
}
},
{
id: 'road-line',
type: 'line',
source: 'my_mvt',
'source-layer': 'road',
paint: {
'line-color': '#e67e22',
'line-width': 2
}
}
]
},
center: [116.391, 39.907],
zoom: 11
});
</script>MapLibre GL JS 加载 MVT 时，要特别注意 source-layer 必须和 MVT 内部图层名一致。很多“请求成功但地图不显示”的问题，都是因为这里写错了。
服务端MVT接口应满足的基本条件
无论前端使用 OpenLayers 还是 MapLibre GL JS，服务端都应满足下面几个条件：
- URL 支持标准 XYZ 模板，例如
/tiles/{z}/{x}/{y}.pbf。 - 瓦片坐标体系与前端一致，通常是 EPSG:3857 的 Web Mercator。
- 返回内容是合法的 MVT 二进制数据。
- 响应头建议包含
Content-Type: application/vnd.mapbox-vector-tile。 - 如果前后端域名不同，需要配置 CORS 跨域响应头。
- 图层名和属性字段名应稳定，方便前端样式引用。
常见坑：前端加载MVT不显示的原因
前端加载MVT时，经常出现“接口 200，但地图空白”“缩放到某一级才显示”“线面位置偏移”“样式不起作用”等问题。排查时建议按下面顺序检查。
1. 瓦片坐标方案不一致
最常见的问题是服务端使用 TMS 行号，而前端按 XYZ 行号请求。XYZ 的 y 从北向南递增，TMS 的 y 通常从南向北递增。如果行号方向不一致，前端会请求到错误位置的瓦片。
表现通常是接口能返回数据，但地图上看不到，或者数据显示在完全错误的区域。
2. MVT图层名写错
MapLibre GL JS 中的 source-layer 必须匹配 MVT 内部图层名，不是随便写一个显示名称。如果服务端图层名是 roads，前端写成 road，请求成功也不会渲染。
建议使用 tippecanoe-decode、ogrinfo 或浏览器调试工具确认 MVT 内部图层名。
3. 坐标系没有转成EPSG:3857
MVT 常用于 Web Mercator 地图。如果原始数据是 CGCS2000、WGS84 经纬度或地方投影，切片前需要正确投影转换。否则可能出现偏移、变形或完全不在视图范围内。
如果你的数据来自国内测绘成果，还要额外确认是否存在火星坐标、百度坐标或加密偏移问题。MVT 本身不会自动解决坐标偏移。
4. 简化参数过大导致要素丢失
服务端生成矢量切片MVT时通常会按缩放级别做几何简化。如果简化参数过大，小面、小线段或窄长地物可能在低缩放级别被删掉。
这不是前端错误，而是切片策略问题。可以通过调整最小面积过滤、简化容差、低级别保留策略来改善。
5. MIME类型或跨域配置错误
有些浏览器或前端框架对响应头比较敏感。如果服务端把 MVT 返回成 text/plain，或者没有允许跨域访问，前端可能无法正常解析。
建议至少检查：
Content-Type是否为application/vnd.mapbox-vector-tile或可被框架接受的二进制类型。Access-Control-Allow-Origin是否允许当前前端域名。- 浏览器 Network 面板里是否有 CORS、404、500 或解码错误。
方法比较：OpenLayers、MapLibre和GeoJSON如何选择
不同前端方案适合不同项目。矢量切片MVT并不是所有场景都必须使用。如果数据量很小，GeoJSON 反而更简单。
| 方案 | 适合场景 | 优点 | 限制 |
|---|---|---|---|
| GeoJSON | 小范围专题数据、临时调试、少量编辑 | 直观、易读、开发快 | 大数据量下下载和渲染压力大 |
| OpenLayers加载MVT | 传统 GIS 系统、需要叠加 WMS/WFS/影像 | GIS 能力强，投影和图层类型丰富 | 复杂样式和高性能底图能力不如 WebGL 样式体系直观 |
| MapLibre GL JS加载MVT | 矢量底图、高性能交互、统一样式管理 | WebGL 渲染强，样式表达式灵活 | 更依赖规范化的 style JSON 和 MVT 图层结构 |
| 栅格瓦片 | 无需交互查询的底图、影像、固定制图效果 | 兼容性好，服务简单 | 样式不可动态修改，无法直接查询矢量属性 |
如果你的目标是展示大量道路、建筑、地块或 POI，并且需要按属性控制样式，矢量切片MVT通常是更合适的选择。如果只是展示几百个点或一个小范围边界，GeoJSON 足够。
检查清单：上线前如何确认MVT服务和前端配置正确
在项目中使用矢量切片MVT前，建议按下面清单逐项确认，避免上线后出现地图空白或性能问题。
- 确认原始数据坐标系，并在切片前转换到 WebGIS 需要的坐标体系。
- 确认瓦片服务 URL 是否为标准
{z}/{x}/{y}模板。 - 确认服务端使用的是 XYZ 还是 TMS 行号。
- 确认 MVT 内部图层名，例如
road、building、poi。 - 确认前端样式中的图层名和属性字段名与瓦片实际内容一致。
- 确认响应头、跨域和缓存策略正常。
- 确认不同缩放级别下要素是否合理显示，没有过度简化。
- 确认浏览器 Network 面板中瓦片请求数量、状态码和返回体积是否正常。
- 确认移动端或低性能电脑上的渲染帧率是否可接受。
- 确认大比例尺下是否存在几何边界裂缝、线条断裂或标注拥挤。
经验上，排查 MVT 问题不要先改样式。先确认瓦片是否真的返回了正确图层和几何，再检查前端渲染规则。
FAQ：矢量切片MVT常见问题
矢量切片MVT和普通矢量数据有什么区别？
普通矢量数据通常以 Shapefile、GeoJSON、GeoPackage 等形式保存完整要素。矢量切片MVT是面向 Web 地图显示的切片结果，它按缩放级别和瓦片范围拆分数据，并使用二进制编码，适合前端按需加载和渲染。
MVT可以直接在QGIS中打开吗？
可以，但方式取决于数据来源。QGIS 可以通过矢量瓦片连接加载 MVT 服务，也可以借助 GDAL/OGR 工具检查单个 MVT 文件。不过 MVT 的主要使用场景仍然是 WebGIS 前端显示，而不是作为编辑型数据格式。
前端加载MVT为什么请求成功但地图不显示？
最常见原因有三个：第一，source-layer 或图层名写错；第二，瓦片坐标使用 XYZ/TMS 不一致；第三，当前缩放级别没有数据或样式过滤条件不匹配。建议先用调试工具确认瓦片内部是否有目标图层和要素。
MVT里面能保存属性字段吗？
可以。MVT 可以保存要素属性，前端可以根据属性做分类渲染、点击查询和过滤显示。但不建议把所有原始字段都塞进 MVT，字段过多会增加瓦片体积，影响加载速度。
MVT一定比GeoJSON快吗？
在大范围、多要素、多缩放级别的 WebGIS 场景中，MVT 通常明显更适合。但如果数据量很小，例如几十个点或一个简单面，GeoJSON 的开发成本更低，也完全够用。是否使用矢量切片MVT，关键看数据规模、交互需求和部署成本。
MVT文件扩展名应该用.pbf还是.mvt？
两者都能见到。MVT 基于 Protocol Buffers，因此很多服务使用 .pbf；也有服务使用 .mvt。前端是否能加载，主要取决于内容是否是合法 MVT、URL 是否正确、响应头和跨域是否配置正确。
生成矢量切片MVT常用哪些工具？
常见工具包括 Tippecanoe、PostGIS 配合 ST_AsMVT、GeoServer 矢量瓦片扩展、Martin、Tegola、TileServer GL 等。小型静态数据可以用 Tippecanoe 生成 MBTiles；数据库动态服务常用 PostGIS 的 ST_AsMVT。
结论：理解原理后再做前端加载更稳
回到文章开头的问题：矢量切片MVT具体原理是什么?前端如何加载? 它的核心就是把大范围矢量数据按 XYZ 瓦片网格切分，编码成紧凑的二进制 MVT，前端再按当前视图请求瓦片并根据样式规则实时渲染。
在实际项目中，前端加载MVT并不复杂，OpenLayers 和 MapLibre GL JS 都有成熟方案。真正容易出问题的地方，往往是坐标系、瓦片行列号、MVT图层名、样式字段、跨域和简化策略。
如果你正在把 GeoJSON 地图升级为矢量切片MVT，建议先用一两个图层打通完整链路：原始数据投影转换、服务端切片、浏览器请求、前端样式渲染、点击查询。链路稳定后，再逐步增加图层、字段和样式复杂度，这样最不容易踩坑。
