引言：很多做 WebGIS 可视化的同学都会问：Deck.gl自定义图层难吗?Shader代码怎么写? 如果只是调用 ScatterplotLayer、GeoJsonLayer 这类内置图层，deck.gl 上手并不难；真正卡住人的，通常是业务需要“内置图层做不到”的效果，比如按像元值渲染网格、做动态流线、显示自定义符号、在地图上叠加特殊热力效果。这时就会接触到 deck.gl 自定义图层和 Shader 代码。

本文以 GIS 场景为主，讲清楚 deck.gl 自定义图层的基本思路、Shader 代码应该写在哪里、如何把地理坐标传到 GPU，以及初学者最容易踩的坑。你不需要先成为图形学专家，但需要理解 WebGL 渲染管线里几个核心概念。

背景：为什么 GIS 项目会需要 deck.gl 自定义图层

deck.gl 是 Uber 开源的 WebGL 可视化框架，常用于海量点、线、面、轨迹、网格和三维地理数据渲染。对于一般 GIS 项目，内置图层已经能解决很多问题，例如：

• 用 GeoJsonLayer 渲染行政区、道路、地块。
• 用 ScatterplotLayer 渲染 POI、监测站、车辆位置。
• 用 PathLayer 渲染轨迹、管线、河流。
• 用 HeatmapLayer 做点密度热力图。
• 用 TileLayer 加载切片服务或栅格瓦片。

但当需求变得更具体时，内置图层可能不够用。例如：

• 要根据风速风向绘制动态流场，而不是普通线段。
• 要让每个地块边界出现自定义闪烁扫描效果。
• 要在地图上渲染自定义网格，每个网格颜色由业务公式实时计算。
• 要实现特定行业符号，比如雷达覆盖扇区、通信基站方向瓣、污染扩散范围。
• 要把外部模型、纹理、数据字段和地图坐标结合起来渲染。

这些需求通常就需要 deck.gl 自定义图层。自定义图层的本质，是你自己定义数据如何变成 GPU 可以绘制的几何体，并用 Shader 控制最终显示效果。

原理：deck.gl 自定义图层和 Shader 到底是什么关系

理解 deck.gl 自定义图层，先记住一句话：Layer 管数据和生命周期，Shader 管 GPU 上怎么画。

在 deck.gl 中，一个图层通常包含以下几部分：

• props：图层参数，例如数据源、颜色字段、大小字段、透明度等。
• state：图层内部状态，例如 WebGL 模型、属性管理器、纹理等。
• attributes：传给 GPU 的顶点属性，例如位置、颜色、半径、索引等。
• vertex shader：顶点着色器，主要决定每个顶点在屏幕上的位置。
• fragment shader：片元着色器，主要决定每个像素最终显示什么颜色。

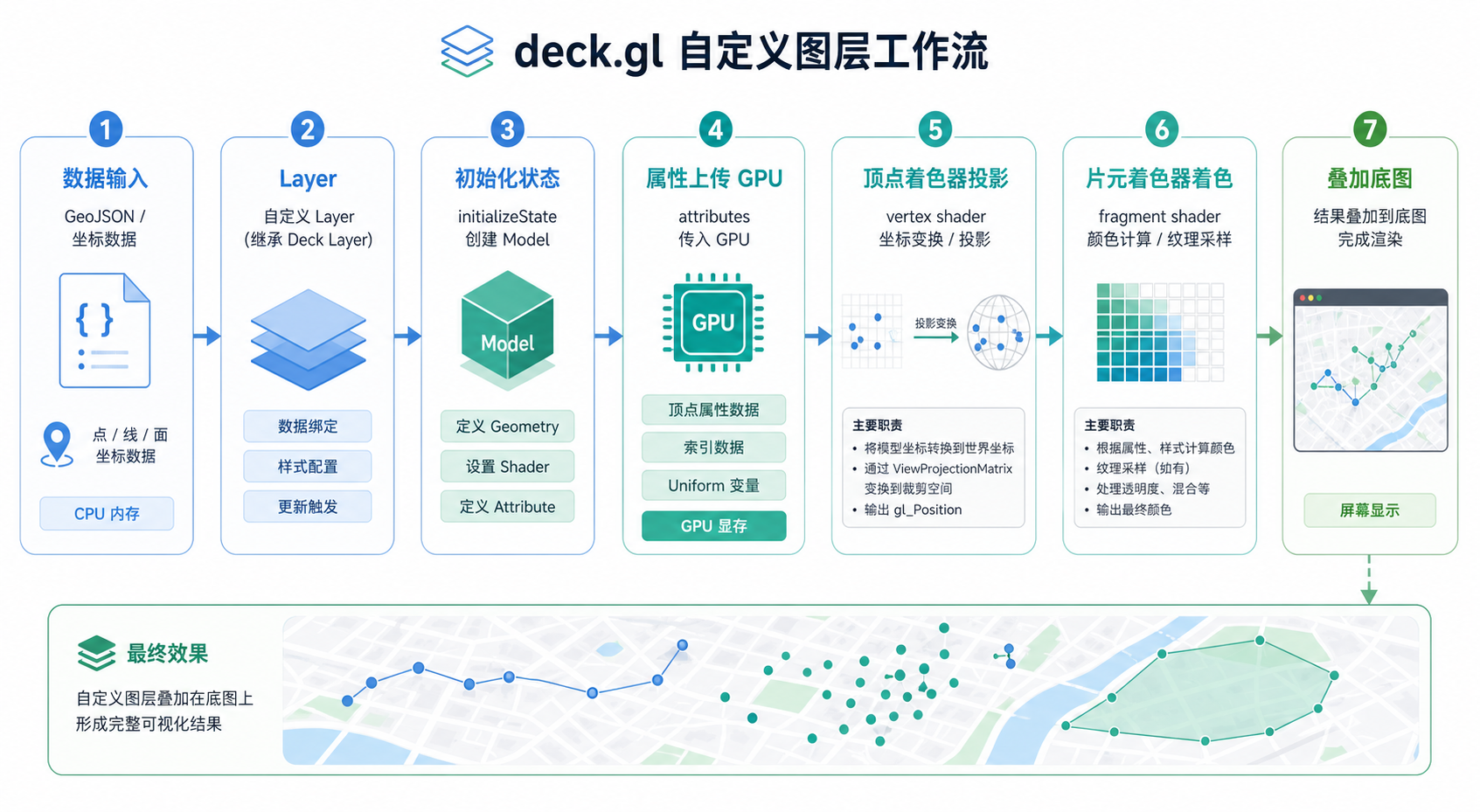

如果用 GIS 语言来理解，deck.gl 自定义图层做了三件事：

1. 把地理数据，例如经纬度、线坐标、面坐标，整理成 GPU 能读的数组。
2. 通过 deck.gl 提供的投影函数，把经纬度转换到屏幕坐标或裁剪空间。
3. 通过 Shader 控制图形的位置、颜色、透明度、纹理和动态效果。

初学者最容易误解的一点是：Shader 不是用来读取 GeoJSON 的。GeoJSON、接口数据、业务字段应该在 JavaScript 层解析，Shader 只处理已经传入 GPU 的数值属性。

步骤：从一个最小 deck.gl 自定义图层开始

下面用一个简化示例说明如何写 deck.gl 自定义图层。这个图层的目标很简单：传入一组经纬度点，在地图上绘制固定大小的彩色点。实际项目中，你可以在这个基础上扩展为网格、符号、流场或行业专题图层。

1. 准备数据结构

假设你的 GIS 点数据已经转换为 JavaScript 数组：

const points = [
  {position: [116.391, 39.907], value: 10},
  {position: [121.473, 31.230], value: 30},
  {position: [113.264, 23.129], value: 60}
];

这里的 position 是经纬度坐标，value 是业务字段。真实项目中，它可以来自 GeoJSON、PostGIS 接口、矢量瓦片解析结果或实时数据流。

2. 定义自定义 Layer 类

deck.gl 自定义图层通常继承 Layer。下面是一个最小结构：

import {Layer} from '@deck.gl/core';
import {Model, Geometry} from '@luma.gl/engine';

const vertexShader = `
#define SHADER_NAME custom-point-layer-vertex-shader

attribute vec2 positions;
attribute float values;

uniform float pointSize;

varying float vValue;

void main(void) {
  vec3 positionCommon = project_position(vec3(positions, 0.0));
  vec4 positionClipspace = project_common_position_to_clipspace(positionCommon);

  gl_Position = positionClipspace;
  gl_PointSize = pointSize;
  vValue = values;
}
`;

const fragmentShader = `
#define SHADER_NAME custom-point-layer-fragment-shader

precision highp float;

varying float vValue;

void main(void) {
  float t = clamp(vValue / 100.0, 0.0, 1.0);
  vec3 color = mix(vec3(0.0, 0.4, 1.0), vec3(1.0, 0.1, 0.0), t);

  float dist = distance(gl_PointCoord, vec2(0.5));
  if (dist > 0.5) {
    discard;
  }

  gl_FragColor = vec4(color, 0.85);
}
`;

export default class CustomPointLayer extends Layer {
  initializeState() {
    const attributeManager = this.getAttributeManager();

    attributeManager.add({
      positions: {
        size: 2,
        accessor: 'getPosition'
      },
      values: {
        size: 1,
        accessor: 'getValue'
      }
    });

    this.setState({model: this._getModel()});
  }

  _getModel() {
    const gl = this.context.gl;

    return new Model(gl, {
      id: this.props.id,
      vs: vertexShader,
      fs: fragmentShader,
      geometry: new Geometry({
        drawMode: gl.POINTS,
        vertexCount: this.props.data.length
      }),
      modules: ['project32']
    });
  }

  draw({uniforms}) {
    const {model} = this.state;
    const {pointSize = 12} = this.props;

    model.setUniforms({
      ...uniforms,
      pointSize
    });

    model.draw();
  }
}

CustomPointLayer.layerName = 'CustomPointLayer';

CustomPointLayer.defaultProps = {
  getPosition: {type: 'accessor', value: d => d.position},
  getValue: {type: 'accessor', value: d => d.value},
  pointSize: 12
};

这段代码展示了 deck.gl 自定义图层最核心的结构：initializeState 里创建属性和模型，draw 里把参数传给 Shader 并执行绘制。

3. 在 Deck 中使用自定义图层

写好自定义图层后，使用方式和内置图层类似：

import {Deck} from '@deck.gl/core';
import {MapView} from '@deck.gl/core';
import CustomPointLayer from './CustomPointLayer';

const deck = new Deck({
  initialViewState: {
    longitude: 116.391,
    latitude: 39.907,
    zoom: 4,
    pitch: 0,
    bearing: 0
  },
  controller: true,
  views: new MapView(),
  layers: [
    new CustomPointLayer({
      id: 'custom-point-layer',
      data: points,
      getPosition: d => d.position,
      getValue: d => d.value,
      pointSize: 16
    })
  ]
});

如果你已经在项目中使用 Mapbox、MapLibre、React 或 Vue，思路是一样的：把自定义 Layer 放到 layers 数组里，让 deck.gl 负责统一管理视图状态和渲染。

步骤：Shader 代码怎么写才不容易出错

1. vertex shader 负责坐标位置

在 GIS 场景中，vertex shader 最关键的问题是坐标转换。经纬度不能直接当成屏幕像素使用，必须经过 deck.gl 的投影模块处理。

常见写法是：

vec3 positionCommon = project_position(vec3(positions, 0.0));
vec4 positionClipspace = project_common_position_to_clipspace(positionCommon);
gl_Position = positionClipspace;

这里的 project_position 和 project_common_position_to_clipspace 来自 deck.gl 的投影模块。它们帮助你把地理坐标转换到 WebGL 裁剪空间。否则图形可能完全不显示，或者显示在错误位置。

2. fragment shader 负责颜色和像素效果

fragment shader 控制每个像素的颜色。比如根据业务值生成蓝到红的渐变：

float t = clamp(vValue / 100.0, 0.0, 1.0);
vec3 color = mix(vec3(0.0, 0.4, 1.0), vec3(1.0, 0.1, 0.0), t);
gl_FragColor = vec4(color, 0.85);

如果绘制点符号，还可以利用 gl_PointCoord 把默认方形点裁剪成圆形：

float dist = distance(gl_PointCoord, vec2(0.5));
if (dist > 0.5) {
  discard;
}

discard 表示丢弃当前像素。这个技巧常用于圆点、光晕、雷达圈、渐变符号等效果。

3. attribute、uniform、varying 分别做什么

类型	作用	GIS 示例
attribute	每个要素或顶点不同的数据	坐标、数值、分类编码、半径
uniform	整次绘制共享的参数	透明度、统一缩放系数、时间变量、色带范围
varying	从 vertex shader 传到 fragment shader 的中间变量	把业务值传给片元着色器用于配色

一个实用判断方法是：如果每个点的值不同，用 attribute；如果整个图层共用一个值，用 uniform；如果 vertex shader 算出来的东西还要给 fragment shader 用，用 varying。

常见坑：deck.gl 自定义图层为什么不显示

1. 坐标顺序写反

WebGIS 中最常见的错误是把 [longitude, latitude] 写成 [latitude, longitude]。deck.gl 默认地理坐标一般使用经纬度顺序，也就是：

[116.391, 39.907]

不是：

[39.907, 116.391]

如果坐标顺序反了，图层可能跑到海外、极区，或者完全看不到。

2. 没有使用 deck.gl 投影模块

如果 vertex shader 直接写：

gl_Position = vec4(positions, 0.0, 1.0);

这通常是错误的。经纬度不是 WebGL 裁剪空间坐标。GIS 自定义图层应使用 deck.gl 提供的投影函数，并确保模型加载了对应模块。

3. attribute size 和数据不匹配

如果坐标是二维经纬度，positions 的 size 通常是 2；如果带高程，可能是 3。size 写错会导致 GPU 读取数据错位，表现为图形位置异常、颜色异常或直接不显示。

4. drawMode 和几何结构不匹配

如果你要画点，用 gl.POINTS；要画线，可能需要 gl.LINES 或把线转换成三角形带；要画面，通常需要三角剖分后用 gl.TRIANGLES。

很多 GIS 面数据不能直接丢给 Shader 画。Polygon 通常需要先转成三角网格，尤其是带洞、多部件、多环的面。

5. 透明度和深度测试导致结果被遮挡

三维场景或多图层叠加时，如果打开深度测试，后绘制的图层不一定覆盖前面的图层。透明对象也可能出现排序问题。遇到图层忽隐忽现，可以检查：

• 是否需要关闭 depth test。
• 图层绘制顺序是否正确。
• 透明度是否过低。
• 是否被底图或三维对象遮挡。

方法比较：内置图层、CompositeLayer 和自定义 Shader 怎么选

方法	适合场景	优点	限制
内置图层	常规点线面、热力、路径、瓦片	开发快、稳定、文档多	样式和渲染逻辑受限制
CompositeLayer	组合多个现有图层形成业务图层	不必直接写 Shader，适合封装业务	底层效果仍受内置图层限制
继承 Layer 写自定义 Shader	特殊符号、动态效果、自定义网格、行业可视化	自由度最高，性能潜力大	需要理解 WebGL、Shader 和 deck.gl 生命周期
外部 WebGL 引擎混合	复杂三维模型、粒子系统、仿真动画	能力更强	和地图相机、坐标系统集成更复杂

实际项目中，不建议一开始就写自定义 Shader。更稳妥的路线是：

1. 先确认内置图层能否满足 80% 需求。
2. 如果只是组合多个图层，优先写 CompositeLayer。
3. 如果必须控制 GPU 渲染细节，再继承 Layer 写 Shader。
4. 如果涉及大量粒子、三维模型或仿真，再考虑更底层的 WebGL 或 three.js 集成。

检查清单：写 deck.gl 自定义图层前先确认这些问题

• 数据类型：是点、线、面、网格、瓦片，还是实时流数据？
• 坐标系统：输入数据是否为 WGS84 经纬度？是否需要从其他坐标系转换？
• 几何结构：GPU 最终绘制的是点、线，还是三角形？
• 字段映射：哪些字段需要作为 attribute？哪些参数适合作为 uniform？
• 投影处理：vertex shader 是否使用了 deck.gl 的投影函数？
• 更新频率：数据是静态、定时刷新，还是每帧变化？
• 性能瓶颈：瓶颈在数据解析、网络传输、CPU 计算，还是 GPU 绘制？
• 调试方式：是否准备了最小数据集，用 3 到 10 个要素先验证显示结果？
• 降级方案：低端显卡或移动端是否需要关闭部分特效？

FAQ：关于 deck.gl 自定义图层和 Shader 的常见问题

Q1：deck.gl 自定义图层难吗？

如果目标只是封装现有图层，不难，可以用 CompositeLayer。如果要自己写 Shader，难点主要在 WebGL 基础、坐标投影、GPU 数据组织和调试方式。对 GIS 开发者来说，最重要的是先弄清楚数据如何从经纬度变成屏幕上的图形。

Q2：Shader 代码必须从零写吗？

不一定。很多情况下可以参考 deck.gl 官方图层源码，复用已有模块和写法。建议从最简单的点图层开始，只写位置和颜色，然后逐步增加大小、透明度、纹理、动画时间等参数。

Q3：GeoJSON 能不能直接传进 Shader？

不能直接传。Shader 处理的是数值数组、纹理和 uniform 参数。GeoJSON 应该先在 JavaScript 层解析为坐标、索引、属性数组，再通过 deck.gl 的 attribute 机制传给 GPU。

Q4：为什么我的自定义图层在地图缩放后位置不对？

通常是坐标投影处理不正确，或者没有使用 deck.gl 的投影函数。GIS 图层必须随着视图状态变化重新计算屏幕位置，不能把经纬度当作固定像素坐标使用。

Q5：自定义图层能渲染 PostGIS 查询结果吗？

可以。PostGIS 查询结果通常通过接口返回 GeoJSON、MVT 或自定义 JSON。前端拿到数据后，需要转换成自定义图层需要的数组结构，例如坐标数组、属性数组和索引数组。Shader 不关心数据来自 PostGIS、文件还是实时接口，只关心传入 GPU 的数值。

Q6：deck.gl 自定义图层适合做大数据量 GIS 可视化吗？

适合，但前提是数据组织合理。大数据量场景要重点考虑切片、分层加载、二进制数据传输、属性压缩和视野裁剪。不要把所有 GeoJSON 一次性加载到浏览器后再指望 Shader 解决全部性能问题。

结论：先用内置图层验证，再用 Shader 解决特殊渲染问题

Deck.gl自定义图层难吗?Shader代码怎么写? 这个问题的答案是：入门不算难，但不能跳过基本原理。对于 GIS 读者来说，关键不是背 WebGL 语法，而是理解数据、坐标、属性和 Shader 之间的关系。

如果你的需求只是普通点线面渲染，优先使用 deck.gl 内置图层；如果是多个图层组合，优先使用 CompositeLayer；只有当业务效果确实需要控制 GPU 渲染细节时，再写真正的 deck.gl 自定义图层。

实践建议是：先用 3 个点写通最小图层，再加字段配色，再加动态参数，最后再处理真实 GIS 数据。这样排错成本最低，也更容易把 Shader 代码写得稳定、可维护。
