ArcGIS自动化入门指南：arcgis自动化矢量化操作详解与核心技巧解析

wowwwai GIS研习社 · 工具流程与项目排障

很多 GIS 项目真正最费人的阶段，并不是分析模型本身，而是前面的数据生产。比如扫描地形图要转成道路和等高线、分类后的遥感栅格要转成地类面、无人机成果里识别出的沟渠或田埂要转成可编辑的线和面。样区少的时候还能手工慢慢勾，一旦进入批量生产，ArcGIS自动化矢量化 就不再是锦上添花，而是决定进度和一致性的关键能力。

这篇文章不只是解释“矢量化是什么”，而是直接围绕生产场景来讲：ArcGIS 自动化矢量化到底适合哪些任务、标准流程应该怎么搭、哪些工具最常用、以及怎样把单次操作升级成可复用的 ModelBuilder 或 ArcPy 工作流。你可以把它当成一篇真正面向项目落地的 arcgis自动化矢量化操作详解。

问题背景：为什么矢量化最容易变成体力活

矢量化这件事表面上看只是“把图像或栅格变成点线面”，但在真实项目里，它几乎总是伴随着大量重复劳动。你不只是要转一次，还要反复做预处理、筛噪、骨架化、栅格转线、转面、平滑、拓扑修复和属性映射。每一个环节都可能对最终成果质量产生影响。

更麻烦的是，很多人第一次做 ArcGIS自动化矢量化 时，会把“转出来了”和“能用于生产”混为一谈。实际上，自动矢量化最难的并不是调用一个 Raster To Polygon 或 Raster To Polyline，而是让结果在批量场景下依然可控、连通、干净、可复核。也正因为如此，矢量化比许多普通 GIS 工具更需要流程化思维。

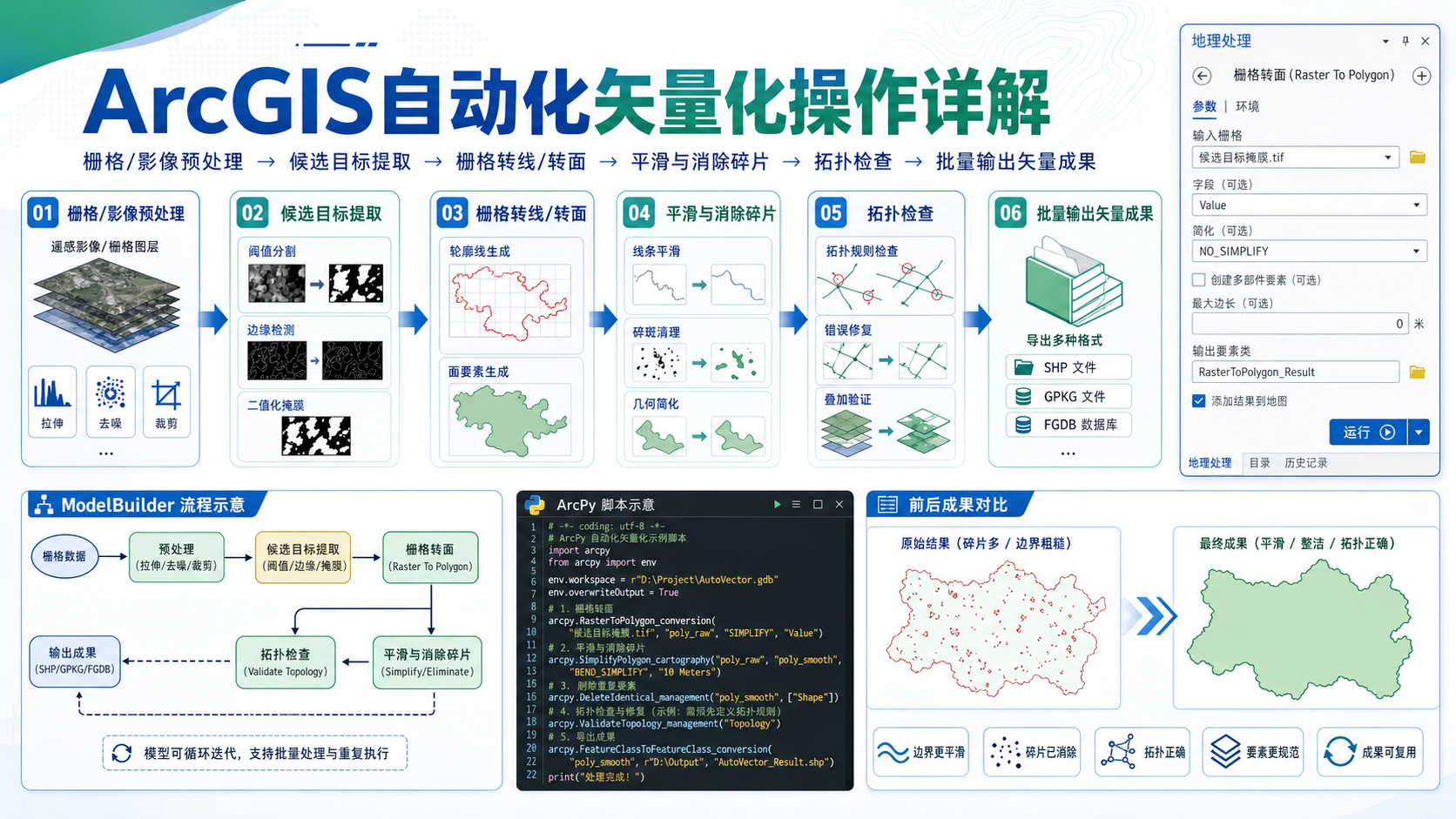

核心原理：ArcGIS 自动化矢量化通常分成“候选提取”和“几何整理”两大段

很多初学者一听“矢量化”，就把注意力全放到“栅格转面”或“栅格转线”这个按钮上。其实在生产环境里，这往往只占流程的一小段。更完整的理解应该是：先把目标对象从背景中稳定提取出来，再把这些候选结果整理成可用的点线面几何。

前半段是“候选提取”，它解决的是“哪些像元或区域可能是目标对象”；后半段是“几何整理”，它解决的是“这些目标如何变成干净、连通、适合统计和编辑的矢量成果”。只要你把这两段分开理解，ArcGIS自动化矢量化 就不会再被误解成一个单一工具。

一句话记忆：自动化矢量化不是一键出成果，而是“先找出来，再整理好”。

先判断任务类型：你到底是在做哪一种矢量化

不同的矢量化任务，流程重点差异很大。你先判断任务类型，后面的工具选择才会顺。至少可以先分成下面三类：

• 分类栅格转面：例如土地利用分类结果转成地类面。
• 线状目标提取：例如道路、河流、田埂、沟渠、等高线自动线化。
• 扫描图或影像辅助矢量化：例如地形图底图、规划图、历史图件的半自动矢量提取。

其中，“分类栅格转面”通常更适合直接走 Raster To Polygon 类路线；“线状目标提取”则往往还要加骨架化、短碎线清理和线平滑；“扫描图矢量化”常常需要先做阈值分离或颜色分层，再进入候选提取。任务类型不同，流程顺序也会明显不一样。

实操第一步：影像或栅格预处理，决定后面能不能稳定转矢量

自动化矢量化最常见的失败原因，根本不在 ArcGIS 工具本身，而在于输入数据没处理好。噪声太多、阴影太重、拼接边缘明显、分类结果碎片化，都会让后面转出来的矢量又多又乱。你如果跳过预处理，后面基本就是在用更多后处理步骤去弥补前面的数据质量问题。

预处理阶段最该关注的 4 件事

1. 坐标系和像元大小是否统一。
2. 背景和目标对象是否已经有足够区分度。
3. 是否存在明显的椒盐噪声、阴影或拼接缝。
4. 后续目标更适合保留细节，还是先做适度平滑。

举个典型例子：如果你要把分类栅格转地类面，分类结果本身就充满孤立小像元，那转面后一定会得到一堆碎片面；如果你要从无人机影像里提取田埂或道路，线状目标本来就细，再加上背景杂讯多，后面转线时就会非常容易断裂。

实操第二步：候选对象提取，不要把“所有东西都转出来”

自动化矢量化并不意味着把整个栅格无差别转换。更高效的做法，是先把你真正关心的目标对象筛出来。比如只提取值域为某一类的分类栅格，只提取某个颜色区间的扫描图要素，或者只保留经过阈值处理后的线状候选区域。

这一步的目的很简单：让后面的矢量化只处理“有意义的候选结果”，而不是在一大堆背景噪声上浪费时间。很多批处理项目之所以越跑越乱，就是因为少了这个过滤环节。

实操第三步：根据对象类型选择 Raster To Polygon 还是 Raster To Polyline

Raster To Polygon 适合面状成果生产

如果你的目标本质是面，比如土地利用斑块、提取后的水体区域、分类后的建设用地范围，那么 Raster To Polygon 通常是最直接的路线。它适合把离散类栅格值转成面状要素，并保留栅格值字段作为后续分类依据。

Raster To Polyline 更适合线状目标，但前提是线要先被“线化”得足够好

如果目标是道路、田埂、沟渠、边界线等，直接转线往往不是第一步。因为很多时候输入仍然是条带状区域，而不是细而连续的中心线。更稳的路线往往是：先做骨架化或瘦身，再 Raster To Polyline。否则你得到的线可能会双边并存、边缘锯齿严重，后面还要花大量时间修线。

目标类型	优先工具	前提条件	常见后处理
土地利用、斑块、水体范围	Raster To Polygon	分类值清晰，碎片可控	Eliminate、Dissolve、边界平滑
道路、田埂、沟渠、边界线	Raster To Polyline	候选线足够细、连通或已骨架化	Smooth Line、Integrate、短线清理

实操第四步：后处理才是自动化矢量化能不能落地的分水岭

自动化矢量化最容易被低估的一环，就是后处理。很多教程讲到转面或转线就结束了，但项目里真正耗时的往往是后面这些问题：碎片面太多、线断裂、边界锯齿、重复小斑块、交叉不连、属性不干净。没有后处理，再漂亮的自动化也很难成为生产成果。

面状结果最常见的后处理动作

• 删除小碎片或用面积阈值筛选。
• 对同类值执行 Dissolve，减少零碎分块。
• 必要时做边界平滑，让成果更适合制图或后续分析。

线状结果最常见的后处理动作

• 平滑折线，减少锯齿感。
• 清理长度过短的碎线段。
• 做节点整合或拓扑修复，确保连通性。
• 必要时和已有控制边界或骨干线进行对齐。

# 一条常见的线状自动化矢量化流程示意
输入栅格/影像
→ 候选线提取
→ 去噪
→ 骨架化
→ Raster To Polyline
→ Smooth Line
→ 删除短碎线
→ Integrate / 拓扑修复
→ 输出线成果

为什么自动化矢量化天然适合接 ModelBuilder 和 ArcPy

只要你把单幅流程跑通，就会很快发现：这类任务天然非常适合批量处理。因为输入数据通常是一批影像、一批分幅图、一批分类结果；工具顺序相对固定；参数也大多可模板化。这种结构正是 ArcGIS 自动化最擅长的事情。

ModelBuilder 更适合的部分

• 把预处理、转线/转面和后处理可视化串成流程。
• 方便团队成员理解和共同调参。
• 适合单区域、多轮试跑和流程确认。

ArcPy 更适合的部分

• 批量遍历多个图幅或多个目录。
• 自动创建输出目录和统一命名。
• 写日志、跳过失败数据、统计成功率。
• 按区域或数据类型调用不同参数模板。

这也是为什么很多成熟项目会先用 ModelBuilder 把单套流程试稳，再用 ArcPy 封成批处理脚本。对 ArcGIS自动化矢量化 来说，这是比一上来就写超长脚本更稳的起步方式。

一步步搭一个 ArcPy 矢量化批处理骨架

下面这个骨架不追求覆盖全部情况，它的价值是帮你建立“批量遍历 + 调用矢量化流程 + 记录状态”的基本结构。你后面无论是做分类栅格转面，还是做线状对象转线，都可以沿这个结构扩展。

import arcpy
import os
from datetime import datetime

input_folder = r"D:vectorize_projectinput_rasters"
output_gdb = r"D:vectorize_projectwork.gdb"
log_file = r"D:vectorize_projectprocess_log.txt"

arcpy.env.workspace = input_folder
arcpy.env.overwriteOutput = True

def write_log(msg):
    with open(log_file, "a", encoding="utf-8") as f:
        f.write(f"[{datetime.now():%Y-%m-%d %H:%M:%S}] {msg}n")

rasters = arcpy.ListRasters("*", "TIF")

for raster_name in rasters:
    try:
        in_raster = os.path.join(input_folder, raster_name)
        out_fc = os.path.join(output_gdb, os.path.splitext(raster_name)[0])

        # 这里接你的预处理与矢量化逻辑
        # 例如 Raster To Polygon / Raster To Polyline
        # 以及后续的 Eliminate、Smooth、Dissolve 等处理

        write_log(f"成功处理 {raster_name}")
    except Exception as e:
        write_log(f"处理失败 {raster_name}: {e}")

你会发现，这个骨架和很多 ArcGIS 批处理脚本的底层思路都一样。真正的生产力，不是某个函数名，而是你能不能把批量输入、异常处理、命名规则和后处理顺序都稳定下来。

常见坑：为什么自动矢量化“跑通了”，成果还是不能交付

1. 输入质量不稳定，却想靠后处理全部补救

如果原始影像或栅格分类本身噪声很大、边界模糊、类别错误明显，后面再怎么转矢量和修边，也只能部分缓解。自动化流程不能替代前端数据质量控制。

2. 只关注“能转出来”，不关注“可编辑、可分析、可统计”

这是非常常见的误区。真正的项目成果，不只是图层存在，而是它后面还能继续做面积统计、拓扑检查、田块闭合、道路连通分析或制图表达。自动化矢量化必须以“后续能用”为目标。

3. 样区调参很好，一批图幅表现却很差

这说明流程只适合局部，并不具备批处理稳定性。成熟的工艺一定要用多幅、不同地貌、不同影像条件联合验证，而不是只在一块“表现最好”的样区里做展示。

4. 完全不留人工质检环节

自动化并不等于取消人工。尤其在边界复杂区、阴影区、强反光区和碎片密集区，人工抽查与局部修正仍然非常必要。真正成熟的自动化流程，是把人工从低价值重复劳动里解放出来，而不是假装完全不需要人工。

方法对比：手工矢量化、规则自动化、深度学习辅助矢量化怎么选

方式	适合场景	优点	局限
手工矢量化	小样区、复杂精修、最终复核	精细、灵活	效率低，难规模化
规则路线自动化	分类栅格转面、结构相对稳定目标提取	部署快、可解释、易接 ArcPy	对输入质量和参数敏感
深度学习辅助矢量化	复杂纹理对象、多区域泛化需求	复杂场景潜力更高	需要样本、训练和后处理配合

实用检查清单：开始做 ArcGIS 自动化矢量化前，至少确认这 8 项

1. 目标对象是面状还是线状，流程是否已经按类型区分。
2. 输入栅格或影像的坐标系、分辨率和质量是否统一。
3. 候选提取阶段是否已经把无关背景尽量排除。
4. Raster To Polygon 还是 Raster To Polyline，是否选对了主路线。
5. 后处理步骤是否明确，包括碎片清理、平滑和拓扑修复。
6. 单幅工艺是否已经手工或半自动跑通一次。
7. ModelBuilder 和 ArcPy 是否已按职责分工。
8. 批处理是否具备日志、异常跳过和成果抽样核查机制。

FAQ：ArcGIS 自动化矢量化里最常见的几个问题

ArcGIS 自动化矢量化是不是就是 Raster To Polygon？

不是。Raster To Polygon 只是其中一种常见终段工具。真正完整的自动化矢量化通常还包括预处理、候选提取、去噪、平滑、拓扑修复和批处理管理。

什么时候更适合 Raster To Polyline？

当你的目标本质是线，比如道路、沟渠、田埂、边界线时，更适合转成线。但前提通常是先把候选区域骨架化或线化，否则输出会比较乱。

ModelBuilder 和 ArcPy 应该先学哪个？

如果你是 GIS 背景用户，通常建议先用 ModelBuilder 把单幅流程跑顺，再用 ArcPy 做大批量封装。这样对流程和参数的理解会更稳。

为什么我批量跑同一套参数，结果在不同图幅里差异很大？

高概率是输入条件变化太大，例如分辨率、光照、背景复杂度或分类质量不一致。参数模板再好，也需要建立在相对统一的数据条件上。

自动化后还需要人工修图吗？

需要。自动化的目标是减少低价值重复劳动，不是彻底取消人工。复杂边界、异常区和最终质检仍然需要人工参与。

结论：自动化矢量化真正的核心，不是“转出来”，而是“批量稳定地转对”

ArcGIS自动化矢量化操作 真正有价值的地方，不是某一个工具能帮你少点几下，而是它能把影像或栅格到矢量成果之间这条原本非常碎的生产链，变成一套可重复、可核查、可扩展的工作流。只有这样，你才能在大范围、多图幅、多批次项目里真正获得效率提升。

对 GIS 实务来说，最稳的做法不是一开始就追求“全自动出完美成果”，而是先跑通一条单幅工艺，再把它做成稳定批处理，再逐步提升候选提取和后处理能力。只要这条线搭稳了，后面无论是接更复杂规则，还是引入深度学习辅助，ArcGIS自动化矢量化 才会真正成为生产工具，而不是演示脚本。
