很多做 Java GIS、WebGIS 后端或空间数据质检的同学都会问：JTS拓扑分析怎么做?几何计算原理是什么? 这篇文章围绕一个具体目标展开：用 JTS 完成常见空间关系判断、叠加分析和几何有效性检查，并理解为什么有时会出现相交判断异常、缓冲区结果奇怪、叠加计算失败等问题。

引言：JTS拓扑分析适合解决什么问题

JTS，全称 Java Topology Suite，是 Java 生态中非常重要的二维几何计算库。它可以处理点、线、面等几何对象，并提供空间关系判断、缓冲区、相交、裁剪、合并、差集、有效性检查等能力。

在 GIS 项目中，JTS拓扑分析常见于以下场景：

• 判断一个点是否落在行政区面内。
• 判断两条道路是否相交、重叠或相离。
• 计算建设用地与生态红线的重叠面积。
• 检查面数据是否存在自相交、环方向错误、洞与外环关系异常。
• 在后端服务中对 GeoJSON、WKT、数据库几何字段进行空间计算。

需要注意的是，JTS 主要处理平面二维几何。如果你的数据是经纬度坐标，直接用 JTS 计算面积、距离或缓冲区，结果通常不符合真实地理距离，需要先进行合适的投影转换。

背景：为什么 GIS 项目经常需要 JTS拓扑分析

在实际项目中，空间数据通常来自 Shapefile、GeoJSON、PostGIS、WKT、WKB 或第三方接口。前端地图可以显示这些数据，但真正的空间判断和几何计算往往需要在后端完成。

例如，一个审批系统需要判断项目红线是否压占永久基本农田。这个问题不是简单比较属性字段，而是要计算两个面几何是否相交，以及相交部分面积是多少。JTS 就可以在 Java 后端完成这类计算。

再比如，数据质检系统需要检查面图斑是否存在自相交。肉眼在地图上可能看不出来，但 JTS 的有效性检查可以识别出几何对象是否符合 OGC Simple Features 规范。

JTS常见输入格式

• WKT：文本格式，例如 POINT、LINESTRING、POLYGON，适合调试和日志记录。
• WKB：二进制格式，适合数据库和接口传输。
• GeoJSON：WebGIS 常用格式，适合前后端交互。
• PostGIS Geometry：数据库中的几何字段，可在 Java 中转换为 JTS Geometry。

JTS拓扑分析的核心对象是 Geometry。不管原始数据来自哪里，最终通常都要转换成 JTS 的 Point、LineString、Polygon、MultiPolygon 等几何类型。

原理：JTS几何计算原理是什么

理解 JTS几何计算原理，可以帮助你判断什么时候结果可信，什么时候需要先清洗数据或转换坐标系。

1. JTS基于平面坐标计算

JTS 默认把坐标看作二维平面上的 X、Y 数值。它不会自动理解经纬度、椭球体、大地线距离或投影带。因此，下面这种经纬度面直接计算面积的写法是不可靠的：

double area = polygon.getArea();

如果坐标单位是度，那么 getArea() 得到的是“平方度”意义上的数值，并不是平方米。正确做法通常是先把数据投影到适合研究区的投影坐标系，再做面积、距离和缓冲区计算。

2. 空间关系基于 DE-9IM 模型

JTS 的 intersects、contains、within、touches、overlaps 等空间关系，本质上来自 DE-9IM 模型。DE-9IM 是一种描述两个几何对象内部、边界、外部之间关系的九交矩阵。

简单理解：

• intersects：两个几何只要有公共部分，就返回 true。
• contains：A 完全包含 B，且 B 的内部落在 A 的内部。
• within：A 位于 B 内部，通常可理解为 contains 的反向关系。
• touches：两个几何只有边界接触，内部不相交。
• overlaps：同维度几何部分重叠，但互不完全包含。

很多 JTS拓扑分析错误并不是函数错了，而是使用者混淆了这些关系。例如，点落在面边界上时，contains 可能返回 false，但 covers 更符合“包含边界也算在内”的业务判断。

3. 叠加运算依赖节点化和拓扑构建

intersection、union、difference、symDifference 属于几何叠加运算。JTS 需要先找出线段之间的交点，将线段切分成拓扑节点，再重新构建输出几何。

如果输入面有自相交、重复点、极小缝隙、边界几乎重合但不完全重合，叠加运算可能失败，或者得到 MultiPolygon、GeometryCollection 这类比预期更复杂的结果。

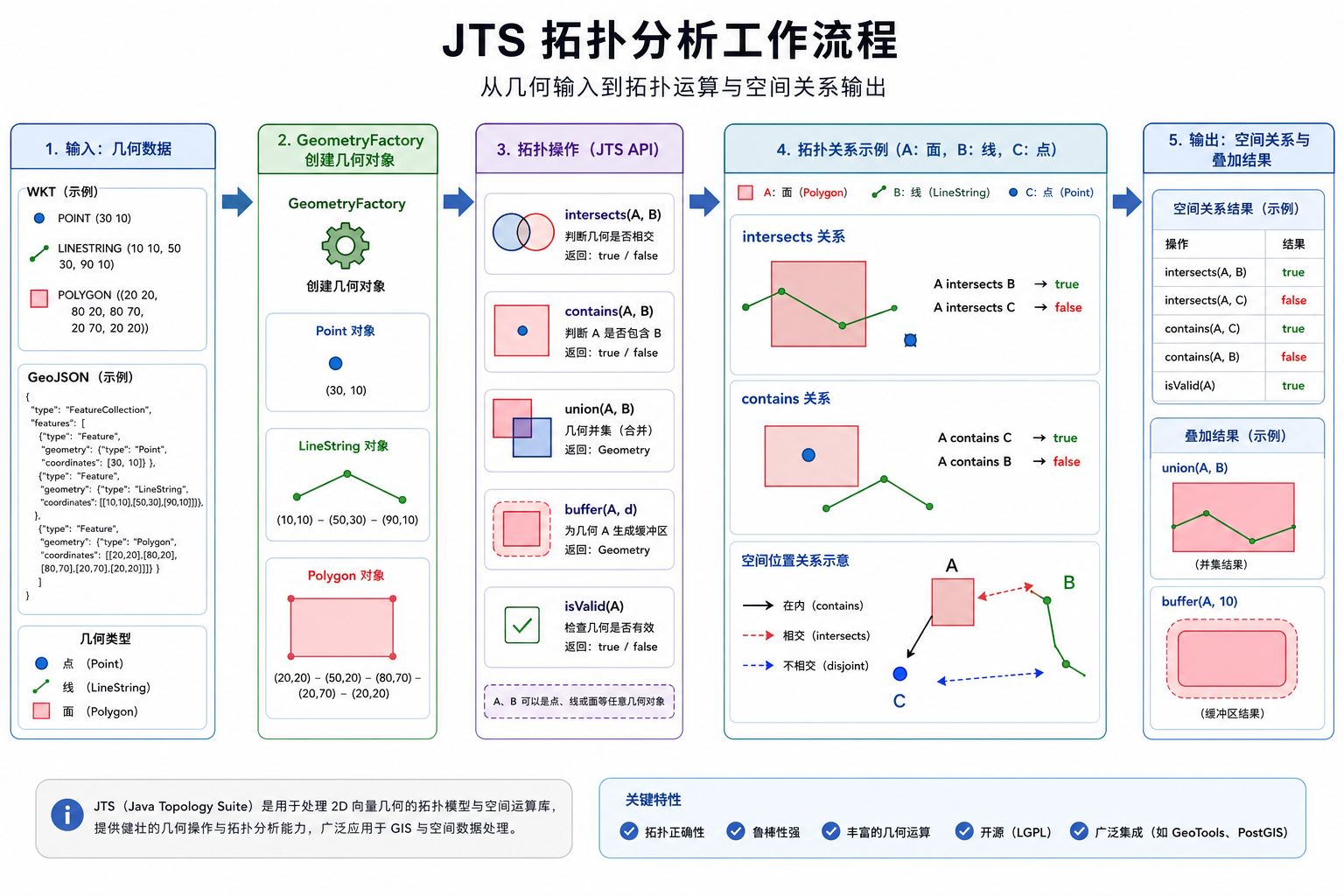

步骤：用 JTS 做拓扑分析的基本流程

步骤1：引入 JTS 依赖

如果使用 Maven，可以引入 LocationTech JTS：

<dependency>
  <groupId>org.locationtech.jts</groupId>
  <artifactId>jts-core</artifactId>
  <version>1.19.0</version>
</dependency>

实际项目中建议以你的构建环境和官方仓库可用版本为准。不要在同一项目里混用旧包名 com.vividsolutions.jts 和新包名 org.locationtech.jts，否则容易出现类型不兼容。

步骤2：从 WKT 创建几何对象

下面示例使用 WKT 读取两个面，适合学习和调试 JTS拓扑分析。

import org.locationtech.jts.geom.Geometry;
import org.locationtech.jts.io.WKTReader;

public class JtsTopologyDemo {
    public static void main(String[] args) throws Exception {
        WKTReader reader = new WKTReader();

        Geometry parcel = reader.read(
            "POLYGON((0 0, 10 0, 10 10, 0 10, 0 0))"
        );

        Geometry redline = reader.read(
            "POLYGON((5 5, 15 5, 15 15, 5 15, 5 5))"
        );

        System.out.println("是否相交: " + parcel.intersects(redline));
        System.out.println("是否包含: " + parcel.contains(redline));
        System.out.println("相交面积: " + parcel.intersection(redline).getArea());
    }
}

这个例子中，两个正方形有一块重叠区域，因此 intersects 返回 true，contains 返回 false，intersection 会生成重叠部分的面。

步骤3：选择正确的空间关系函数

JTS拓扑分析最容易出错的地方，是空间关系函数选择不准确。下面是常用函数的使用建议：

业务问题	推荐方法	注意点
判断两个对象是否有公共部分	intersects	边界接触也可能返回 true。
判断点是否在面内，不含边界	contains	点在边界上时可能返回 false。
判断点是否在面内，含边界	covers	更适合行政区归属、范围判定类业务。
判断两个面是否只有边界接触	touches	内部不能相交。
判断两个同维度几何是否部分重叠	overlaps	完全包含不属于 overlaps。

步骤4：执行叠加分析

如果要获得实际重叠区域，可以使用 intersection。如果要扣除某个限制区，可以使用 difference。

Geometry overlap = parcel.intersection(redline);
double overlapArea = overlap.getArea();

Geometry allowedPart = parcel.difference(redline);

System.out.println("重叠区域类型: " + overlap.getGeometryType());
System.out.println("重叠面积: " + overlapArea);
System.out.println("扣除后几何类型: " + allowedPart.getGeometryType());

实际项目中不要只判断面积，还要判断结果是否为空：

if (!overlap.isEmpty()) {
    System.out.println("存在压占区域");
}

因为在边界接触的情况下，intersects 可能为 true，但 intersection 的结果可能是线或点，而不是面。此时面积为 0，不能简单理解为有面状压占。

步骤5：做几何有效性检查

在正式叠加分析前，建议先检查几何是否有效。JTS 提供了 isValid() 方法。

if (!parcel.isValid()) {
    System.out.println("parcel 几何无效");
}

if (!redline.isValid()) {
    System.out.println("redline 几何无效");
}

如果要获得更详细的错误位置和错误原因，可以使用 IsValidOp：

import org.locationtech.jts.operation.valid.IsValidOp;
import org.locationtech.jts.operation.valid.TopologyValidationError;

IsValidOp validOp = new IsValidOp(parcel);
TopologyValidationError error = validOp.getValidationError();

if (error != null) {
    System.out.println("错误类型: " + error.getMessage());
    System.out.println("错误坐标: " + error.getCoordinate());
}

这一步对面数据尤其重要。自相交、多边形环未闭合、洞在外环之外、洞之间重叠，都可能导致 JTS叠加分析结果异常。

步骤6：处理 GeoJSON 或数据库中的几何

在 WebGIS 项目中，几何数据经常以 GeoJSON 传入。JTS 本身重点在几何计算，不是完整的业务数据解析框架。实际项目常见做法是使用 GeoTools、Jackson、PostGIS JDBC 或其他工具把 GeoJSON、WKB、数据库 geometry 转成 JTS Geometry。

如果数据来自 PostGIS，可以优先考虑两种方案：

• 简单空间过滤在数据库中用 ST_Intersects、ST_Contains、ST_Intersection 完成。
• 复杂业务规则或 Java 服务内二次计算，再把数据库几何转换成 JTS Geometry。

不要把大量空间数据全部拉到 Java 内存里再逐个 JTS 计算。大数据量场景应先利用 PostGIS 空间索引做粗筛，再用 JTS 做精细判断。

常见坑：JTS拓扑分析结果不对通常查哪里

坑1：经纬度坐标直接计算面积和距离

这是最常见问题。JTS 的 getArea() 和 distance() 基于平面坐标单位。如果输入是 EPSG:4326 经纬度，结果单位不是米。

建议做法：

• 面积计算前，投影到适合区域的等积投影或本地投影坐标系。
• 距离和缓冲区计算前，投影到米制坐标系。
• 全国或跨大范围数据，不要随意用单一投影带。

坑2：contains 和 covers 混用

如果业务规则是“点在面边界上也算属于该面”，应优先考虑 covers。很多行政区归属、网格归属、地块范围判断，都更适合 covers，而不是 contains。

boolean insideOrOnBoundary = polygon.covers(point);

坑3：几何无效导致叠加失败

如果 intersection 或 union 报拓扑异常，先检查输入几何是否有效。不要一上来就怀疑 JTS 算法错误。

常见无效几何包括：

• 面边界自相交。
• 外环没有正确闭合。
• 内环位于外环之外。
• 洞与洞之间重叠。
• 线段存在重复点或极短线段。

坑4：忽略 GeometryCollection

叠加分析结果不一定总是 Polygon。两个面相交可能得到面、线、点，也可能得到 GeometryCollection。实际项目中应判断几何类型后再处理。

Geometry result = a.intersection(b);

for (int i = 0; i < result.getNumGeometries(); i++) {
    Geometry part = result.getGeometryN(i);
    System.out.println(part.getGeometryType());
}

坑5：没有先做空间索引或包围盒过滤

JTS 可以做精确几何计算，但不意味着可以把所有对象两两比较。假设有 10 万个面，如果直接双重循环计算相交关系，性能会很差。

常用优化思路：

• 先用包围盒 Envelope 做粗过滤。
• 在内存中使用 STRtree 空间索引。
• 数据库场景优先用 PostGIS GiST 空间索引过滤。
• 粗筛后再调用 JTS 精确判断。

方法比较：JTS、PostGIS、GeoTools 应该怎么选

JTS拓扑分析通常不是孤立使用的。不同工具适合不同位置的计算任务。

工具	适合场景	优势	限制
JTS	Java 后端内存中的几何计算、业务规则判断、拓扑验证	轻量、函数清晰、适合嵌入服务	不负责坐标转换和数据存储，默认平面计算
PostGIS	数据库空间查询、大数据量过滤、空间索引检索	空间索引强，适合海量数据	复杂业务逻辑全部写 SQL 可能维护困难
GeoTools	Java GIS 数据读写、坐标转换、格式处理	支持 Shapefile、CRS、数据源等完整 GIS 能力	依赖较重，学习成本高于 JTS
前端 Turf.js	浏览器端轻量空间分析和交互判断	适合前端即时反馈	不适合大量数据和严肃后台质检

一个常见的工程组合是：PostGIS 负责空间索引和初筛，Java 服务使用 JTS 做业务级拓扑判断，GeoTools 负责坐标系转换和文件读写。这样比单独依赖某一个工具更稳妥。

检查清单：上线前如何验证 JTS拓扑分析是否可靠

• 确认输入几何的坐标系，尤其是是否为经纬度坐标。
• 面积、距离、缓冲区计算前，确认坐标单位是否为米。
• 叠加分析前，对关键几何执行 isValid() 检查。
• 明确业务规则是否包含边界，选择 contains 或 covers。
• 对 intersection 结果判断 isEmpty() 和几何类型。
• 不要假设叠加结果一定是 Polygon，注意 MultiPolygon 和 GeometryCollection。
• 大数据量计算前，先用空间索引或包围盒过滤。
• 保留典型测试样例：完全相离、边界接触、部分重叠、完全包含、自相交几何。
• 对异常输入写日志，至少记录 WKT、坐标系、错误类型和业务 ID。

FAQ：JTS拓扑分析常见问题

JTS可以直接计算经纬度距离吗？

不建议。JTS 的距离计算是平面距离，输入经纬度时单位是“度”。如果要得到米，需要先投影到合适的平面坐标系，或者使用专门的大地测量算法。

JTS的contains为什么判断点在面边界上是 false？

这是空间关系定义导致的。contains 强调内部包含，边界点不一定满足。如果你的业务认为边界也算在内，可以使用 covers。

JTS叠加分析报 TopologyException 怎么办？

先检查输入几何是否有效，再检查是否存在自相交、重复点、极短边、几乎重合的边界。必要时先进行数据清洗、吸附、简化或修复，再执行 intersection、union 等叠加运算。

JTS和PostGIS的空间关系结果会完全一样吗？

大多数 OGC 空间关系语义是一致的，但具体结果可能受坐标精度、几何有效性、版本实现、数据转换方式影响。工程上应使用相同测试样例验证关键业务规则。

JTS适合做海量空间数据分析吗？

JTS 本身适合精确几何计算，但不负责数据库级空间索引和分布式计算。海量数据建议先用 PostGIS、空间索引或批处理框架做筛选，再把少量候选几何交给 JTS 精算。

JTS缓冲区 buffer 结果为什么看起来不光滑？

缓冲区圆弧是用线段近似生成的。可以通过缓冲区参数调整圆弧分段数，但分段越多，计算量和输出顶点数也会增加。WebGIS 展示时还要考虑前端渲染性能。

结论：先明确坐标系和业务关系，再使用 JTS 做精确计算

JTS拓扑分析的核心并不复杂：把空间数据转换为 Geometry，选择正确的空间关系或叠加函数，再检查结果类型和几何有效性。真正容易出错的地方，通常是坐标系不合适、边界规则没说清、输入几何无效，或者把大数据量计算全部交给内存循环。

如果你要在 Java GIS 项目中稳定使用 JTS，建议记住三点：第一，JTS 是平面几何计算库；第二，空间关系要区分 contains、covers、intersects 等语义；第三，叠加分析前务必检查几何有效性，并结合空间索引优化性能。这样才能让 JTS几何计算原理真正服务于可靠的 GIS 业务结果。
