“景观视线分析怎么做?ArcGIS视域功能在哪?”是很多做景观评价、观景平台选址、道路可视性分析和风貌管控的 GIS 用户都会遇到的问题。简单说，ArcGIS 里的视域分析主要用来判断从某个观察点出发，哪些区域能看见、哪些区域被地形或建筑遮挡。

本文以实际工作流为主，说明 ArcGIS 视域功能在哪里、需要准备哪些数据、参数怎么设置，以及做景观视线分析时最容易出错的地方。这里以 ArcGIS Pro 为主要说明对象，同时补充 ArcMap 用户常见入口。

引言：景观视线分析到底要解决什么问题

景观视线分析的核心问题不是“画一张好看的图”，而是回答一个空间判断问题：从某个观察位置出发，在给定地形、观察高度和目标高度条件下，哪些地方可见。

常见应用包括：

• 观景台、瞭望塔、城市阳台选址。
• 道路沿线景观可视范围分析。
• 建筑、山体、绿化对视线遮挡的判断。
• 景区游线节点的可视性评价。
• 风貌管控中重要视廊、眺望点的保护分析。

在 ArcGIS 中，这类分析通常对应两个工具方向：

• Viewshed / 视域分析：输出可见与不可见区域，适合面状结果。
• Line Of Sight / 视线分析：判断观察点到目标点之间是否被遮挡，适合点对点或剖面判断。

背景：ArcGIS 视域功能在哪

很多人找不到 ArcGIS 视域功能，是因为它不在普通的编辑工具里，而是在空间分析或三维分析相关工具箱中。

ArcGIS Pro 中视域功能的位置

在 ArcGIS Pro 中，可以按下面路径查找：

1. 打开 ArcGIS Pro 工程。
2. 进入顶部菜单的 Analysis。
3. 点击 Tools 打开 Geoprocessing 工具面板。
4. 在搜索框输入 Viewshed 或 视域。
5. 常见工具包括 Viewshed、Viewshed 2、Geodesic Viewshed、Line Of Sight。

也可以从工具箱中查找：

• Spatial Analyst Tools 下的 Surface 或 Visibility 相关工具。
• 3D Analyst Tools 下的 Visibility 相关工具。

不同 ArcGIS Pro 版本中工具分组名称可能略有差异，但搜索 Viewshed 通常是最快的方法。

ArcMap 中视域功能的位置

如果你使用的是 ArcMap，可以按下面方式查找：

1. 打开 ArcToolbox。
2. 展开 Spatial Analyst Tools。
3. 进入 Surface。
4. 找到 Viewshed 工具。

ArcMap 中进行景观视线分析前，通常需要启用 Spatial Analyst 或 3D Analyst 扩展许可。否则工具可能无法运行，或工具显示但执行时报许可错误。

原理：ArcGIS 视域分析为什么需要 DEM 和观察点

ArcGIS 视域分析的基本原理，是根据地形表面判断观察点到每个栅格单元之间的连线是否被遮挡。这里的地形表面通常是 DEM，也就是数字高程模型。

一个最基础的景观视线分析至少需要两类数据：

• 高程栅格：例如 DEM、DSM 或经过处理的地形表面。
• 观察点：例如观景平台、建筑屋顶、道路节点、瞭望塔位置。

如果使用 DEM，分析主要反映地形起伏对视线的影响。如果使用 DSM，结果还可能包含建筑、树冠等地表物体的遮挡影响。做城市景观视线分析时，DEM 与 DSM 的选择会明显影响结果。

视域分析结果表示什么

常见 Viewshed 输出是一个栅格结果。一般情况下：

• 值为 0 的区域表示不可见。
• 值大于 0 的区域表示可见。
• 如果有多个观察点，像元值可能表示能被几个观察点看到。

因此，景观视线分析结果并不是“真实照片视角”，而是基于空间数据和参数计算出来的可视范围。它的可靠性取决于 DEM 精度、坐标系、观察点位置、观察高度和分析半径等条件。

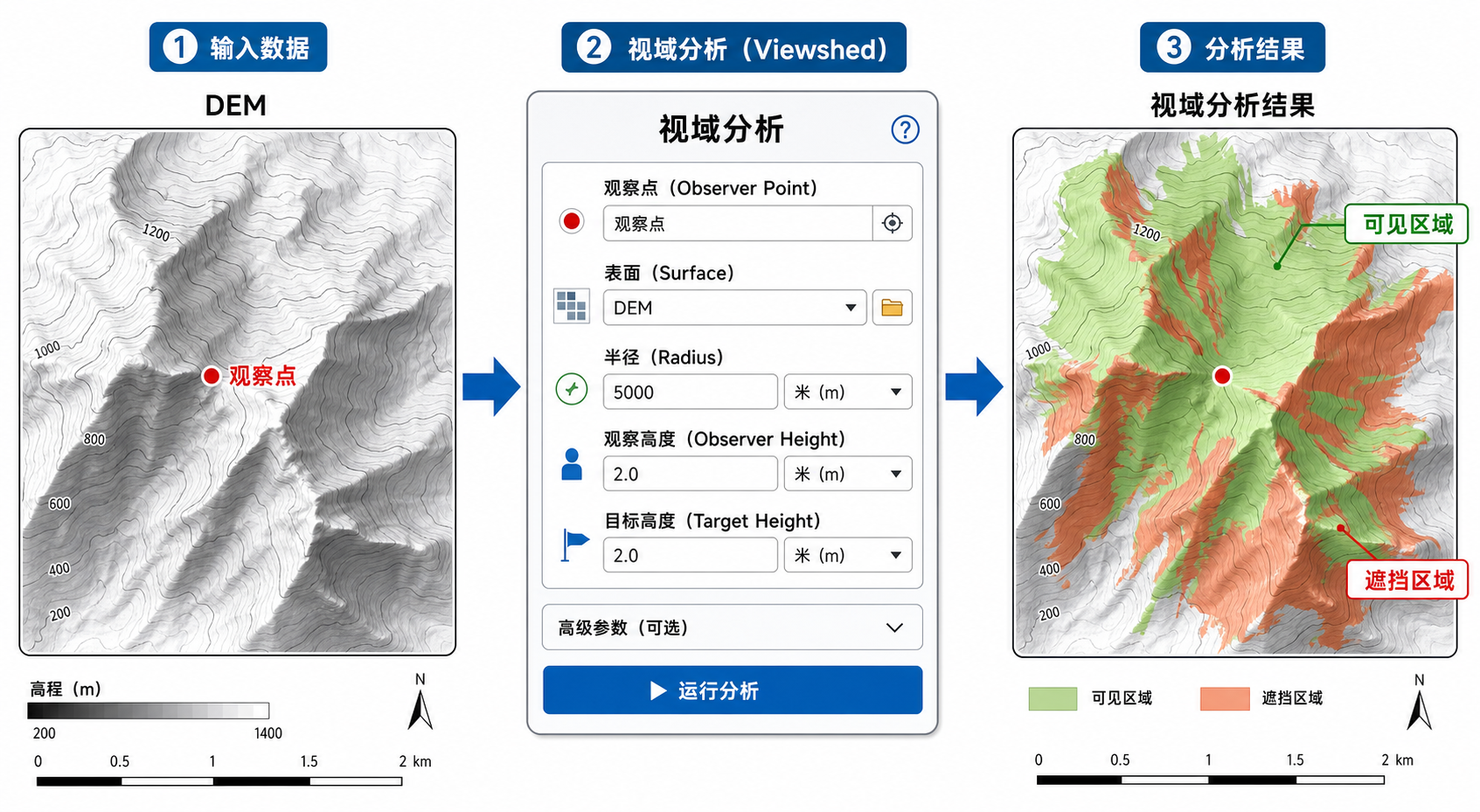

步骤：用 ArcGIS 做景观视线分析的完整流程

步骤一：准备 DEM 或 DSM 数据

首先准备覆盖研究区的高程数据。对于一般山地景区、道路沿线、村庄风貌分析，DEM 通常可以满足地形可视性判断。对于城市建筑遮挡分析，应优先考虑 DSM 或包含建筑高度的三维数据。

数据准备时重点检查：

• DEM 是否完整覆盖研究区。
• 栅格是否存在异常空值、尖峰值或明显条带。
• 坐标系是否为适合距离计算的投影坐标系。
• 高程单位和水平单位是否一致，例如都为米。

如果 DEM 使用经纬度坐标，而高程单位是米，直接做视域分析容易出现距离和高度比例异常。建议先投影到合适的投影坐标系，例如 CGCS2000 高斯克吕格投影、UTM 投影或项目要求的地方坐标系。

步骤二：准备观察点图层

观察点可以是点要素图层，例如观景台位置、道路节点、建筑顶部中心点或规划眺望点。每个点代表一个观察者位置。

建议为观察点添加以下字段：

字段	含义	常见示例
OFFSETA	观察点离地高度	1.7 米、5 米、20 米
OFFSETB	目标物离地高度	0 米、1.5 米、建筑高度
RADIUS1	最小分析距离	0 米、100 米
RADIUS2	最大分析距离	2000 米、5000 米
AZIMUTH1	起始方位角	0 度
AZIMUTH2	结束方位角	360 度

不同 Viewshed 工具对字段支持略有差异，但这些字段代表了景观视线分析中最常见的控制参数。没有特殊要求时，也可以先用默认参数跑通流程，再逐步细化。

步骤三：打开 Viewshed 或 Geodesic Viewshed 工具

在 ArcGIS Pro 中打开 Geoprocessing 面板，搜索 Viewshed。如果研究范围较大、需要考虑地球曲率或更适合大区域分析，可以考虑使用 Geodesic Viewshed。如果只是中小尺度景观规划、山地景区节点分析，常规 Viewshed 通常更容易理解和使用。

基础参数一般包括：

• Input raster：输入 DEM 或 DSM。
• Input point or polyline observer features：输入观察点或观察线。
• Output raster：输出视域结果栅格。
• Observer parameters：观察高度、目标高度、分析半径、方位角等。

步骤四：设置观察高度和分析半径

景观视线分析最容易被忽略的参数是观察高度。如果观察点是普通人的视线，常用高度可以设为 1.6 米到 1.8 米。如果是观景台、塔楼或建筑屋顶，则应使用实际离地高度。

分析半径也不能随便设得很大。半径过大会增加计算量，也可能让结果超出实际视觉识别范围。建议按项目场景设置：

• 村庄节点、街道景观：可先试 500 米到 1500 米。
• 景区观景台、山地眺望：可试 2000 米到 5000 米。
• 区域尺度风貌视廊：可根据规范或项目要求设定更大范围。

如果只分析某个方向的视线，例如从道路向山体方向看，可以设置方位角范围，而不是默认 360 度全方向分析。

步骤五：运行工具并检查结果

运行 ArcGIS 视域分析后，先不要急着制图，建议先做三项检查：

1. 将输出视域结果叠加到 DEM、影像或底图上，看可见区是否符合地形直觉。
2. 检查观察点是否落在 DEM 覆盖范围内，是否位于异常高程或 NoData 区域。
3. 查看结果栅格的像元值，确认 0 值和非 0 值的含义。

如果结果全部不可见，通常不是“这个点真的什么都看不到”，而是参数、坐标系、高程单位或观察点位置存在问题。

步骤六：对结果进行重分类和制图

为了让景观视线分析结果更适合表达，可以对输出栅格进行重分类：

• 不可见区：设为灰色或半透明。
• 可见区：设为绿色、黄色或红色。
• 多观察点可见次数：用分级色带表达可见强度。

如果需要统计可见面积，可以将可见区重分类为 1，不可见区为 0，然后计算栅格面积，或转换为面要素后统计面积。注意面积统计必须在投影坐标系下进行，避免经纬度坐标导致面积不准。

常见坑：ArcGIS 视域分析结果不对通常有哪些原因

坑一：坐标系是经纬度，距离却按米理解

这是最常见的问题。经纬度坐标的单位是度，而视域分析里的距离、高度、半径通常按米理解。如果 DEM 和观察点没有投影到合适坐标系，分析结果可能明显异常。

解决方法是先使用 Project Raster 将 DEM 投影到米制坐标系，再使用 Project 将观察点图层投影到同一坐标系。

坑二：DEM 水平单位和高程单位不一致

如果水平单位是度，高程单位是米，或者 DEM 的垂直单位不是米，就会影响视线坡度判断。必要时需要设置 Z factor，也就是高程缩放因子。

在大多数国内项目中，如果数据已经投影到米制坐标系，高程也是米，Z factor 通常为 1。

坑三：观察点没有落在 DEM 有效区域内

观察点如果落在 DEM 边界之外、NoData 区域或错误位置，视域结果会异常。运行前应把观察点和 DEM 叠加检查，必要时使用 Extract Values to Points 检查观察点处是否能提取到高程值。

坑四：误把 DEM 当成包含建筑的表面模型

DEM 通常表示裸地地形，不包含建筑物和树木。如果你要分析城市街道视线遮挡，只用 DEM 会低估建筑遮挡影响。这时应使用 DSM、三维建筑模型，或在 ArcGIS Pro 的 3D 场景中结合 Line Of Sight 分析。

坑五：观察高度设置为 0

如果观察点高度为 0，表示视线从地面出发。对于人的视线分析，这通常不符合实际。普通人视点高度建议设为约 1.7 米；观景台和塔楼应设置对应高度。

坑六：分析半径过大导致计算慢

ArcGIS 视域分析会对观察点周边大量栅格进行可见性判断。DEM 分辨率越高、范围越大、观察点越多，计算越慢。建议先裁剪 DEM 到研究区，再设置合理的最大半径。

方法比较：Viewshed、Geodesic Viewshed 和 Line Of Sight 怎么选

方法	适用场景	输出结果	注意点
Viewshed	中小范围地形视域分析、景区节点可视范围	可见与不可见栅格	需要关注坐标系、Z factor 和 DEM 精度
Geodesic Viewshed	较大范围分析、需要更好处理地球曲率的场景	可见性栅格	参数更多，计算成本可能更高
Line Of Sight	判断观察点到目标点是否可见	视线剖面或可见线段	适合验证单条视线，不适合直接输出大范围可见区
3D 场景可视分析	建筑遮挡、城市天际线、三维模型视线判断	交互式或三维分析结果	依赖三维数据质量和场景配置

如果你的目标是“从观景点能看到哪些区域”，优先使用 Viewshed。如果目标是“从 A 点能不能看到 B 点”，优先使用 Line Of Sight。如果研究区范围很大，再考虑 Geodesic Viewshed。

检查清单：运行 ArcGIS 景观视线分析前先核对这些项

• DEM 或 DSM 是否覆盖完整研究区。
• DEM 是否已经裁剪到合理范围，避免不必要的计算。
• DEM 和观察点是否使用同一个投影坐标系。
• 水平单位和高程单位是否一致，通常应为米。
• 观察点是否落在 DEM 有效像元上。
• 观察高度是否符合实际场景，例如人眼高度、塔高或平台高度。
• 最大分析半径是否符合景观识别距离和项目要求。
• 是否需要考虑建筑、树木等遮挡物。
• 输出结果是否与地形直觉一致。
• 面积统计是否在投影坐标系下完成。

经验建议：第一次做景观视线分析时，不要直接使用全区高分辨率 DEM 和大量观察点。先用一个观察点、小范围 DEM 跑通流程，再扩大到完整研究区。

FAQ：ArcGIS 视域功能常见问题

ArcGIS 视域功能在哪，为什么我搜不到 Viewshed？

在 ArcGIS Pro 中，可以从 Analysis 的 Tools 面板搜索 Viewshed。如果搜不到，可能是安装许可、扩展模块或工具箱加载存在问题。ArcMap 用户一般在 Spatial Analyst Tools 的 Surface 工具集中查找 Viewshed。

做景观视线分析必须用 DEM 吗？

通常需要高程表面。山地、乡村、景区地形分析一般使用 DEM；城市建筑遮挡分析更适合使用 DSM、三维建筑模型或包含建筑高度的表面数据。

ArcGIS 视域分析结果为什么全是不可见？

常见原因包括观察点不在 DEM 范围内、坐标系不一致、观察高度为 0、DEM 有 NoData、Z factor 设置错误或分析半径设置不合理。建议先检查观察点能否提取到 DEM 高程值。

多个观察点的视域结果怎么看？

如果使用多个观察点，输出栅格中的非 0 值可能表示该像元能被多少个观察点看见。可以将结果分级显示，用来表达景观可见强度或重点可视区域。

Viewshed 和 Line Of Sight 有什么区别？

Viewshed 输出的是一片区域的可见性结果，适合做景观视线分析和可见区统计。Line Of Sight 判断的是某条视线是否被遮挡，适合验证观察点到目标点之间的可见关系。

ArcGIS 视域分析能考虑建筑遮挡吗？

如果输入的是普通 DEM，通常不能真实反映建筑遮挡。要考虑建筑遮挡，需要使用 DSM、三维建筑数据，或在 ArcGIS Pro 的局部场景、全局场景中进行更接近三维环境的视线分析。

结论：先找对工具，再控制好数据和参数

景观视线分析的关键不是单纯找到 ArcGIS 视域功能，而是正确准备 DEM 或 DSM、观察点、坐标系、观察高度和分析半径。ArcGIS 中的 Viewshed 适合输出可见范围，Line Of Sight 适合判断点到点视线，Geodesic Viewshed 更适合较大范围分析。

实际项目中，建议按“小范围测试、参数校验、扩大计算、结果制图、面积统计”的顺序推进。只要数据单位一致、观察点位置正确、参数符合真实场景，ArcGIS 视域分析就可以稳定地用于景观评价、观景点选址和视廊管控等工作。
