深度辨析：高斯-克吕格、UTM和Web墨卡托投影的原理与应用场景

大家好，我是Dr. Gis。

在咱们GIS研习社的交流群里，我见过最“灵异”的求助，莫过于这个：“Dr. Gis，为什么我从国家地理信息公共服务平台下载的省界WGS84数据，和我手里一份同样是WGS84的客户数据，在ArcGIS里怎么都对不上？差了几十米，逼死强迫症！”

听起来是不是很耳熟？数据源都号称是“WGS84”，但一叠加就“貌合神离”。这几乎是每个GISer都踩过的坑。这背后，往往不是什么软件Bug，也不是数据本身的错误，而是我们今天要深入辨析的三位“大神”——高斯-克吕格 (Gauss-Krüger)、UTM (Universal Transverse Mercator) 和 Web墨卡托 (Web Mercator) 在“捣鬼”。

今天，我就带大家彻底搞懂这三者的原理与应用场景，让你从此告别图层错位的烦恼，搭建起关于投影坐标系的系统性认知。

为什么地图必须“变形”？一个橘子皮的比喻

在深入这三者之前，我们必须先回答一个根本问题：为什么会有地图投影？为什么不能直接把经纬度坐标画在平面上？

我最喜欢用一个生活中的比喻来解释：“压平一个橘子皮”。

我们的地球是一个不规则的椭球体（为了方便，我们先把它想象成橘子）。而我们日常使用的地图，是一张平面纸或屏幕。现在，请你试着把一整个橘子皮，完整地剥下来，然后将它完美地、不撕裂、不褶皱地压平在桌面上。你会发现，这根本不可能！你必须通过拉伸、撕裂或者剪切的方式才能做到。

这个过程，就是地图投影。它本质上是一套数学方法，用来将地球椭球面上的点（由经纬度定义）转换到平面上。而在这个转换过程中，“变形”是不可避免的。就像压平的橘子皮，有的地方被拉伸，有的地方被挤压。

核心知识点： 地图投影的“变形”主要体现在三个方面：

• 角度变形：图形的角点在平面上不再是原来的度数。
• 面积变形：图形在平面上的面积与它在地球上代表的实际面积不成比例。
• 长度（距离）变形：平面上两点间的距离与地球上的实际距离不成比例。

任何一种投影都无法同时保持角度、面积和长度都不变形。一个投影方法，往往是选择性地保持某一个或两个特性不变，而牺牲其他特性。这就是投影的“取舍”。

现在，带着“取舍”这个核心概念，我们来逐一认识今天的三位主角。

高斯-克吕格：为国家测绘“量体裁衣”

高斯-克吕格投影（简称“高斯投影”）是一种横轴墨卡托投影。如果说标准的墨卡托投影是拿一个圆柱体“正着”套在地球上（与赤道相切），那么横轴墨卡托就是把这个圆柱体“横过来”，让它与某一条中央经线相切。

工程比喻： 想象一下，你要精确测量一个篮球的周长。你不会用一把僵硬的直尺，而是会用一条柔软的卷尺，让它紧紧贴着篮球的表面。高斯投影就像这条卷尺，它紧紧地“贴”在一条你最关心的经线上。因此，只有在这条中央经线上，长度才没有变形。离这条中央经线越远，变形就越大。

为了控制这种变形，高斯投影采用了分带的策略。就像给不同地区的人“量体裁衣”，每个区域都用自己最“合身”的那条中央经线来投影，确保这个区域内的变形最小。

• 应用场景： 主要用于国家级、区域级的大比例尺地形图测绘。因为它在小范围内精度极高。
• 在中国： 我国的大地坐标系，无论是过去的北京54、西安80，还是现在的CGCS2000，其平面坐标系统都采用高斯-克吕格投影。为了保证精度，我们划分了3度带和6度带。例如，在我早期的国土项目中，福建省的数据就常常采用以东经119°30′为中央经线的3度带投影。

UTM：全球通用的“标准化组件”

UTM（Universal Transverse Mercator，通用横轴墨卡托）投影，听名字就知道，它和高斯-克吕格是“亲戚”，同样是横轴墨卡托。但它被设计为“通用”的，目标是覆盖全球，成为一个标准化的系统。

它和高斯投影最核心的区别是什么？

工程比喻升级： 如果说高斯投影是让卷尺“紧贴”着篮球表面（相切），那么UTM为了让更大范围内的测量值都“八九不离十”，它选择让圆柱体稍微“切入”地球一点点，形成两条标准纬线（相割）。

这样做的结果是：

• 在高斯投影里，只有中央经线是1:1的完美比例。
• 在UTM里，中央经线的比例被特意缩小了一点（比例因子为0.9996），不再是1:1。但在它东西两侧更广阔的区域内，变形被控制得更好。

这是一种更“功利”的取舍：牺牲中央点绝对的完美，换取整个区域相对的均衡。UTM同样采用分带策略，全球被划分为60个6度宽的区域，形成了一套全球统一的标准化坐标格网。

• 应用场景： 全球性、跨国性项目，军事应用（北约标准），以及科研领域。当你的项目范围超出单个国家，或者需要与国际数据接轨时，UTM是首选。

Web墨卡托：为速度而生的“世界名画”

最后，我们来谈谈这位让无数GIS初学者“爱恨交加”的Web墨卡托（EPSG:3857）。它几乎是所有在线地图（谷歌地图、必应地图、ArcGIS Online底图等）的默认投影。

它的诞生背景非常单纯：在21世纪初，网络带宽和计算机性能有限，为了让在线地图能被快速、流畅地拖动和缩放，谷歌做了一个极其大胆的简化。

我们知道，高斯和UTM都是基于复杂的椭球体模型进行计算的。而Web墨卡托，虽然它使用了WGS84这个椭球体坐标系的数据，但在投影计算时，它粗暴地将地球当做一个完美的正球体来处理。这就大大降低了计算复杂度，提升了渲染速度。

生活类比： Web墨卡托就像一幅广为人知的“世界名画”（比如世界地图挂图）。它有几个特点：

1. 角度正确： 它保持了角度不变（等角投影），所以你看地图上的街道转角是直角，现实中它就是直角。这对于导航至关重要。
2. 面积严重失真： 越靠近两极，面积被拉伸得越夸张。最著名的例子就是格陵兰岛在地图上看起来和非洲差不多大，但实际上非洲的面积是格陵兰岛的14倍！
3. 只为观看： 你会欣赏这幅画，但绝不会拿尺子去画上量算北京到纽约的距离，或者格陵兰岛的国土面积。

所以，Web墨卡托是一个彻头彻尾的、为可视化而生的投影。它不适合做任何需要精确测量面积、长度的分析。

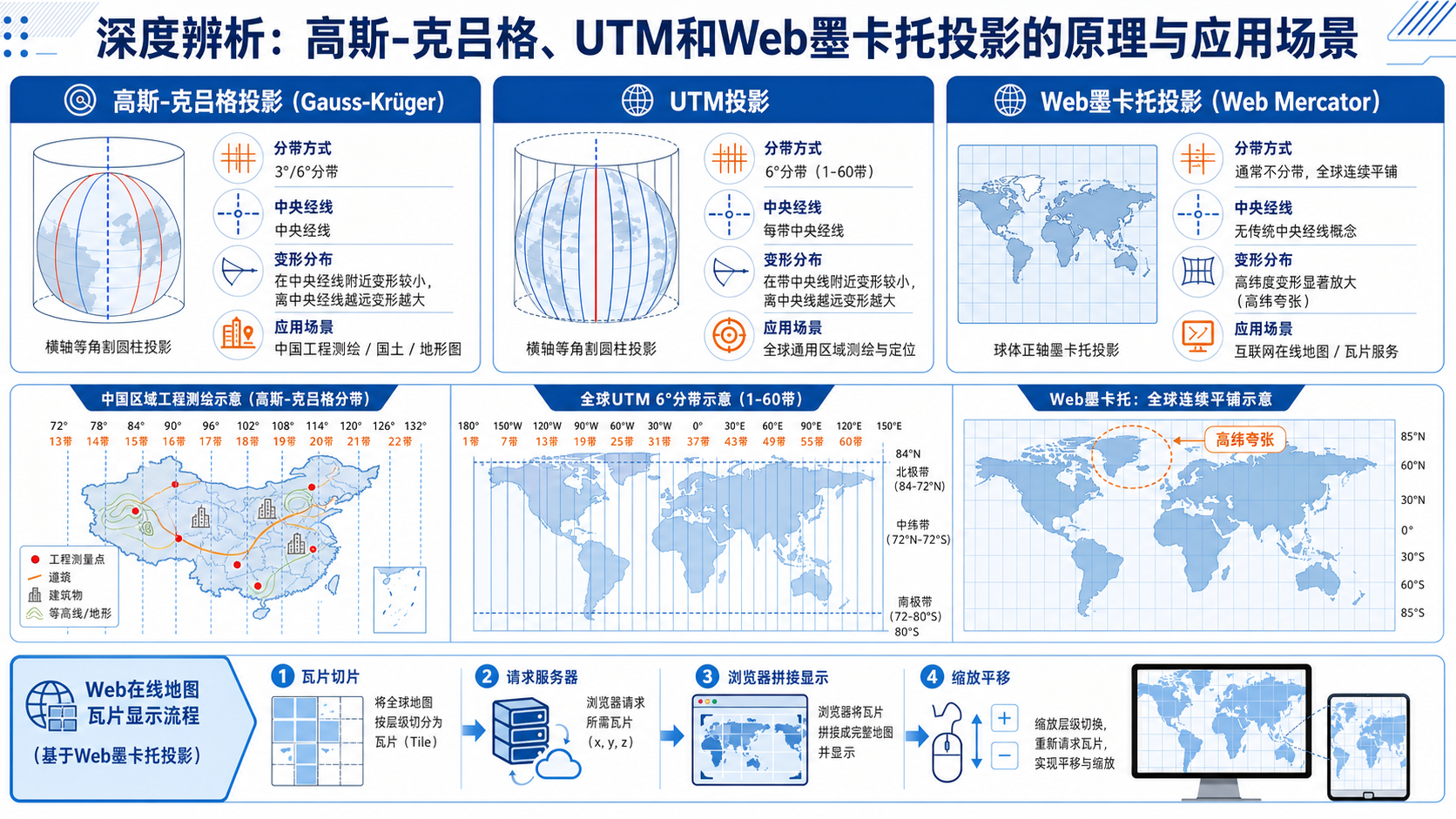

终极对决：一张表格看懂三者核心差异

为了让大家能系统性地对比，我整理了下面这张表格，建议收藏：

实践指南：我到底该用谁？

理论搞懂了，回到最初的问题：工作中到底该怎么选？记住我常说的一句话：“场景决定选择，数据决定精度”。

Dr. Gis 的决策清单：

• 场景1：你在做国土、规划、地籍、房产等国内项目。
  毫不犹豫，使用基于CGCS2000（或项目要求的旧坐标系）的高斯-克吕格投影。这是保证项目合规、数据精确对接的唯一正确选择。
• 场景2：你的项目涉及“一带一路”沿线国家，或需要分析亚马逊雨林、非洲的卫星影像。
  请使用UTM投影。它能保证你在不同国家间有一个统一的、变形较小的坐标基准。
• 场景3：你在开发一个网页应用，需要一个交互式的地图底图。
  请使用Web墨卡托作为你的底图投影。但请务必记住，任何需要精确计算的功能（如测量面积、缓冲区分析），都必须在后端将数据转换到合适的投影（如UTM或Albers等积投影）下进行，然后将结果再转换回Web墨卡托进行展示。

最经典的陷阱：WGS84地理坐标系 vs Web墨卡托投影坐标系

现在我们可以解答开篇的那个“灵异事件”了。用户下载的数据是WGS84地理坐标系（EPSG:4326），它使用的是经纬度单位。而Web墨卡托（EPSG:3857）虽然也基于WGS84基准，但它是一个投影坐标系，单位是米。GIS软件在加载不同坐标系数据时，会尝试进行“动态投影”，但这个过程需要正确的基准转换（Datum Transformation）参数。

特别是当国内的CGCS2000数据（非常接近WGS84）要和Web墨卡托底图叠加时，如果软件没有选择正确的转换方法（如高精度的七参数赫尔默特转换），就会产生那几十米甚至上百米的偏移。这背后是复杂的数学问题，但你只需要记住：坐标系名称相同，不代表它们能完美叠加！

总结：没有最好的，只有最合适的

好了，今天我们一起深入辨析了GIS世界里最常见的三种投影。现在我们可以给它们各自一个清晰的画像了：

• 高斯-克吕格：一位一丝不苟的“精工裁缝”，为特定区域量身定做最高精度的“外衣”。
• UTM：一个高效可靠的“通用模块”，在全球范围内提供标准化的、即插即用的坐标解决方案。
• Web墨卡托：一张引人入胜的“互动展板”，为全球用户提供流畅美观的可视化体验，但不用于精密丈量。

理解了它们的“脾气”和“使命”，你就能在未来的工作和学习中，为你的数据选择最合适的“舞台”，让它们以最准确的方式呈现价值。

最后，留一个思考题给大家： 在你的工作或学习中，你曾因为投影问题踩过哪些有趣的“坑”？你又是如何解决的？欢迎在评论区分享你的故事，我们一起“研讨”！

参考文献

• ArcGIS Pro. (n.d.). 高斯-克吕格. Esri.
• ArcGIS Pro. (n.d.). 通用横轴墨卡托. Esri.
• Wikipedia. (2024). Web Mercator projection.
• Movable Type Scripts. (n.d.). Latitude/longitude, UTM & MGRS conversion.
• GIS Lounge. (2021). What is a Map Projection?.
