红色旅游路线怎么画?ArcGIS制图技巧有哪些?
红色旅游路线怎么画?ArcGIS制图技巧有哪些? 这个问题看似是“画一条线”，实际涉及景点点位整理、路线连通、符号表达、标注避让、版面输出和地图可读性控制。本文以 ArcGIS Pro/ArcMap 通用思路为主，讲清楚红色旅游路线制图的完整流程，适合 GIS 学生、制图人员和文旅项目中的 GIS 工程师参考。
引言：红色旅游路线制图不是简单连线
很多人在做红色旅游路线图时，会先把纪念馆、旧址、烈士陵园、红色教育基地等点位导入 ArcGIS，然后直接用线连接。这样虽然能得到一张“路线图”，但常见问题也很明显：
- 路线穿过河流、山体或不合理区域，看起来不符合真实出行逻辑。
- 红色景点、交通节点、行政区边界层级混乱，读者看不出主次。
- 路线符号太粗或颜色过艳，压住了底图和标注。
- 路线方向、游览顺序、里程信息没有表达清楚。
- 输出到图片或 PDF 后，文字模糊、比例尺不合理。
因此，红色旅游路线怎么画的核心不是“会不会画线”，而是如何在 ArcGIS 中把旅游主题、空间逻辑和制图规范结合起来。下面按照实际项目流程展开。
背景：红色旅游路线图通常要表达哪些信息
在 ArcGIS 中制作红色旅游路线图之前，先要明确地图服务对象。不同用途的红色旅游路线图，内容侧重点不一样。
| 使用场景 | 重点内容 | 制图关注点 |
|---|---|---|
| 宣传展示图 | 红色景点、推荐线路、区域形象 | 视觉美观、主题突出、标注清楚 |
| 研学路线图 | 参观点顺序、教学节点、交通衔接 | 顺序编号、路线方向、站点说明 |
| 规划分析图 | 资源分布、服务半径、交通可达性 | 空间分析结果、道路网络、统计分区 |
| 导览地图 | 游客如何到达、如何游览 | 道路等级、入口出口、距离和时间 |
如果文章标题中的问题是“红色旅游路线怎么画?ArcGIS制图技巧有哪些?”，建议把目标定位为一张可用于汇报、宣传或课程作业的专题路线图。它不一定需要复杂的网络分析，但至少要做到路线合理、层次清晰、主题突出。
原理：ArcGIS 红色旅游路线制图的核心逻辑
红色旅游路线制图一般由四类数据组成：点、线、面和注记。
- 点数据：红色景点、纪念馆、旧址、游客中心、交通站点等。
- 线数据：推荐游览路线、道路、铁路、河流等。
- 面数据：行政区、景区范围、保护范围、城区范围等。
- 注记数据：景点名称、路线名称、编号、方向箭头、说明文字等。
在 GIS 原理上，旅游路线是一个线要素。它既可以手工数字化，也可以基于道路网络生成。制图时要处理三个关系：
- 空间关系：路线是否连接关键景点，是否沿道路或合理通道分布。
- 视觉关系：红色路线是否比底图道路更突出，但又不遮挡重要信息。
- 阅读关系：游客或读图者能否按顺序理解线路走向。
所以，ArcGIS制图技巧的重点并不是单个按钮，而是数据整理、符号分级、标注避让和版面控制的组合。

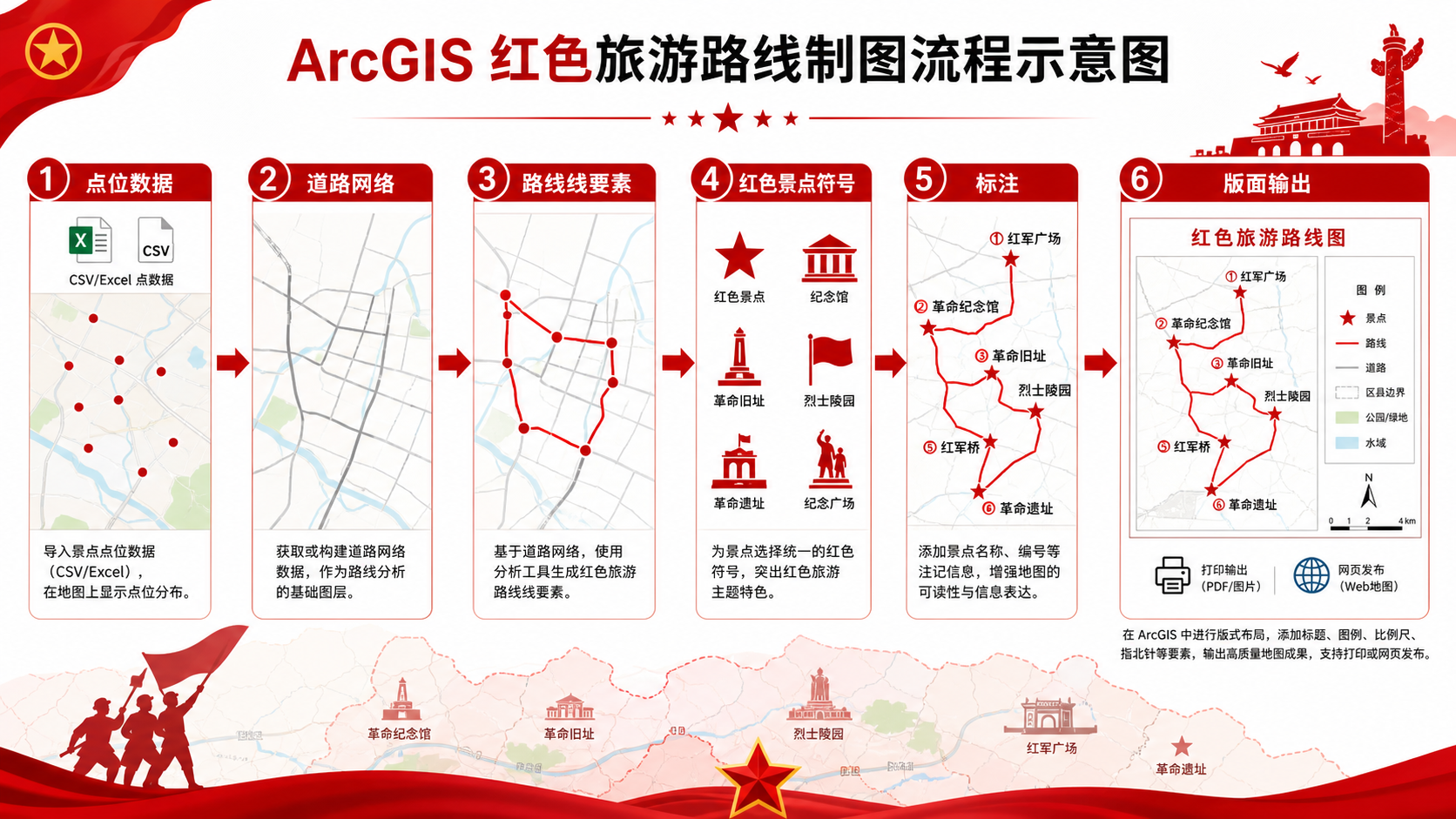

步骤：在 ArcGIS 中绘制红色旅游路线
步骤一：准备红色景点点位数据
首先准备红色旅游资源点位。常见字段建议包括：
| 字段名 | 含义 | 示例 |
|---|---|---|
| name | 景点名称 | 某某革命纪念馆 |
| type | 资源类型 | 纪念馆、旧址、烈士陵园 |
| level | 重要等级 | 核心点、一般点 |
| order_no | 游览顺序 | 1、2、3 |
| note | 说明信息 | 研学第一站 |
如果点位来自 Excel，建议包含经纬度字段，然后在 ArcGIS Pro 中使用“XY 表转点”生成点图层。注意检查坐标系，例如 WGS 84 经纬度常用于 GPS 采集数据，而项目制图可能需要投影到 CGCS2000 或地方坐标系。
步骤二：统一坐标系并检查位置
红色旅游路线怎么画得准确，坐标系是第一道关。点位偏移、底图对不上、路线与道路错位，很多都来自坐标系混用。
- 查看点图层坐标系是否定义正确。
- 查看道路、行政区、影像底图是否在同一坐标参考下显示。
- 如果只是显示不同，可使用动态投影；如果需要长度、面积、里程计算，建议投影到适合本区域的投影坐标系。
- 不要把“定义投影”和“投影转换”混用。前者是告诉软件数据原本是什么坐标系，后者才是转换坐标值。
在 ArcGIS Pro 中，可以通过图层属性查看坐标系；需要转换时使用“投影”工具，而不是简单修改图层属性。
步骤三：确定路线绘制方式
ArcGIS 中绘制红色旅游路线，常见有三种方式。
| 方式 | 适用情况 | 优点 | 限制 |
|---|---|---|---|
| 手工数字化路线 | 宣传图、课程作业、路线示意图 | 灵活、上手快 | 空间精度依赖人工判断 |
| 沿道路数据描绘 | 需要路线看起来贴近真实道路 | 更符合实际出行 | 需要较好的道路数据 |
| 网络分析生成路线 | 需要最短路径、最优路径、时间成本 | 分析依据更强 | 需要网络数据集和成本字段 |
如果是一般汇报图，建议使用“沿道路数据描绘”的方式。先加载道路图层，再新建线要素类，开启编辑，沿主要道路连接红色景点。这样既比随意连线合理，又不必搭建复杂网络数据集。
步骤四：新建路线线要素类
在地理数据库或文件夹中创建一个线要素类，例如命名为 red_tour_route。字段建议包括：
route_name：路线名称，例如“红色研学一日线”。route_type：路线类型，例如主线、支线、备选线。day_no：第几日路线，适合多日游。length_km：路线长度，可后续计算。memo：备注说明。
如果有多条红色旅游路线，不建议全部画在一个无属性的草图图层中。用字段区分主线、支线、主题线，后期符号化和筛选会更方便。
步骤五：编辑并绘制路线
在 ArcGIS Pro 中，可按照以下操作绘制：
- 打开地图工程，加载行政区、道路、景点点位和底图。
- 新建线要素类并加入地图。
- 进入“编辑”选项卡，选择“创建要素”。
- 选择红色旅游路线图层，使用线工具沿道路或合理通道绘制。
- 在每个关键景点附近增加折点，使路线经过或靠近景点。
- 保存编辑内容。
绘制时不要为了美观随意穿越建筑、水域或山体。如果路线是示意性质，可以适当平滑，但仍要保持基本空间逻辑。
步骤六：计算路线长度
如果需要表达里程，可在投影坐标系下计算长度。常用做法是在属性表中新增 length_km 字段，然后使用“计算几何属性”。
- 单位选择千米或米。
- 确认图层处于合适的投影坐标系。
- 如果路线只是示意线，里程只能作为参考，不应标注为精确导航距离。
这是红色旅游路线图中容易被忽略的细节。经纬度坐标下直接计算长度，可能导致结果不准确。
步骤七：设置红色路线符号
红色旅游路线的主视觉通常使用红色或深红色，但不建议使用过于刺眼的纯红粗线。更稳妥的 ArcGIS制图技巧是使用分层线符号。
- 主线：深红色实线，线宽略大。
- 线外框：浅色或白色描边，让路线从底图中分离出来。
- 支线：红色虚线或较细线。
- 方向：使用箭头线符号或在线上添加方向箭头标记。
一个实用的符号组合是：底层白色粗线作为外框，上层深红色中等宽度实线作为主线。这样在影像底图、道路底图或浅色行政区底图上都比较清楚。
步骤八：设置红色景点符号与编号
景点点位建议使用统一的红色主题符号，但不同等级可以分层表达。
- 核心红色景点：红色五角星、红色圆形图标或旗帜图标。
- 一般参观点：小圆点或浅红色图标。
- 交通节点：使用车站、停车场、游客中心等中性符号。
如果是研学路线，建议使用 order_no 字段制作编号标注，例如“1”“2”“3”。编号比单纯文字更能表达游览顺序。
步骤九：优化标注与注记
标注是路线图成败的关键。红色旅游路线制图中，常见标注包括景点名称、路线名称、行政区名称和重要道路名称。
- 景点名称优先显示，行政区名称可弱化。
- 路线名称可以沿线标注，也可以放在路线旁边。
- 重要景点可以使用较大字号，一般点使用较小字号。
- 避免标注压在线路和图标上。
- 必要时将自动标注转换为注记，手动调整位置。
在 ArcGIS Pro 中可以通过标注类、可见比例范围、权重和冲突检测来控制显示。对于最终汇报图，人工微调通常是必要的。
步骤十：版面整饰与输出
进入布局视图后，至少应包含以下制图元素：
- 图名：例如“某市红色旅游精品路线图”。
- 图例：说明红色路线、红色景点、交通节点、行政边界等。
- 比例尺：根据地图范围设置合适单位。
- 指北针：简洁即可，不要过度装饰。
- 数据来源和制图日期：用于正式成果归档。
- 局部放大图：当城区景点密集时非常有用。
输出时建议使用 PDF 或 PNG。用于打印时，分辨率一般设置为 300 dpi；用于网页展示时，可根据页面宽度输出较轻量的 PNG 或 JPEG。
常见坑：红色旅游路线图最容易出错的地方
坑一：路线直接连接点位，忽略真实道路
很多初学者会按景点顺序直接连成折线。这样做在小比例尺示意图中可以接受，但在城区或县域图中容易显得不专业。建议至少参考道路数据，让路线沿主干路或可通行路径延伸。
坑二：红色符号过多，地图变成一片红
红色旅游主题不等于所有要素都用红色。路线和核心景点可以用红色，底图道路、行政区、水系、绿地应使用低饱和度颜色。这样主题才会突出。
坑三：坐标系不统一导致点位偏移
如果景点点位来自不同数据源，可能有 WGS 84、GCJ-02、CGCS2000、地方坐标等差异。ArcGIS 中显示重合不代表数据一定正确，正式制图前应抽查几个已知位置。
坑四：标注没有层级
所有文字一样大，会让读图者无法判断重点。建议核心景点最大，路线名称其次，一般地名和辅助信息更小。
坑五：输出比例尺不适合
如果区域很大，但景点集中在城区，整张图会显得空。可以使用主图加局部放大图，或者做分幅路线图。
方法比较：手工绘制、道路描绘与网络分析怎么选
| 方法 | 推荐程度 | 适合用户 | 适合成果 |
|---|---|---|---|
| 手工绘制 | 中 | GIS 初学者、课程作业 | 概念路线图、宣传草图 |
| 参考道路描绘 | 高 | 制图人员、文旅项目人员 | 汇报图、宣传图、导览图 |
| 网络分析 | 高但门槛较高 | GIS 工程师、交通可达性分析人员 | 最短路径、最优游线、规划分析图 |
如果你只是回答“红色旅游路线怎么画”，优先选择参考道路描绘。它兼顾效率和可信度。如果需要说明“为什么这条路线最优”，再考虑 ArcGIS Network Analyst 网络分析。
检查清单：出图前逐项核对
- 景点点位是否完整，名称是否统一。
- 点位坐标是否与底图、道路、行政区匹配。
- 路线是否经过核心红色景点。
- 路线是否尽量沿道路或合理通道绘制。
- 主线、支线、备选线是否有不同符号。
- 红色路线是否突出，但没有遮挡重要标注。
- 景点编号是否与游览顺序一致。
- 图例是否解释了所有重要符号。
- 比例尺、指北针、数据来源是否完整。
- 导出图片或 PDF 后，文字是否清晰。
FAQ：红色旅游路线 ArcGIS 制图常见问题
红色旅游路线怎么画才显得专业？
不要只把景点点位直线连接。更专业的做法是先整理景点顺序，再参考道路网络绘制路线，并通过红色主线、白色描边、方向箭头、编号点位和清晰标注来表达游览逻辑。
ArcGIS制图技巧中，红色路线应该用什么颜色？
建议使用深红色或红褐色作为主线颜色，并增加浅色外框。不要使用过粗的纯红线，否则容易压住底图。核心原则是主题突出但不刺眼。
红色旅游路线图一定要做网络分析吗？
不一定。宣传图、汇报图和课程作业通常可以参考道路手工绘制。如果要计算最短路径、最短时间或多景点最优顺序，才需要使用网络分析。
景点很多时标注重叠怎么办？
可以使用标注优先级、可见比例范围和注记手动调整。对于密集城区，建议增加局部放大图，或者只在主图显示编号，在旁边用列表说明景点名称。
路线长度计算不准是什么原因？
常见原因是数据仍在经纬度坐标系下，或者路线本身只是示意线。计算长度前应投影到合适的投影坐标系，并确认路线沿真实道路绘制。
ArcMap 和 ArcGIS Pro 都能画红色旅游路线吗？
都可以。ArcMap 的编辑和布局功能足够完成基础路线图；ArcGIS Pro 在符号、标注、布局管理和工程组织方面更现代，适合长期项目和多版本成果管理。
结论：先保证路线逻辑，再提升 ArcGIS 制图表现
红色旅游路线怎么画?ArcGIS制图技巧有哪些? 可以概括为一句话：先用正确的数据和合理的空间逻辑确定路线，再用清晰的符号、标注和版面设计强化主题表达。
实际操作时，建议按照“点位整理、坐标检查、路线绘制、符号设置、标注优化、版面输出”的顺序推进。只要避免坐标系混乱、路线随意连线、红色符号过度使用和标注拥挤这几个问题，就能做出一张既符合 GIS 逻辑、又适合展示传播的红色旅游路线图。
