SuperMap加载Revit?插件导出怎么设置? 这个问题通常出现在 BIM 模型进入 GIS 场景的第一步：Revit 里看着正常的建筑模型，导出后在 SuperMap iDesktopX、SuperMap iServer 或 WebGL 三维场景中却出现加载失败、位置偏移、构件缺失、材质丢失、楼层结构混乱等情况。本文按实际工作流讲清楚 Revit 插件导出到 SuperMap 的关键设置，帮助 GIS 同学和三维数据处理人员少走弯路。

引言：为什么 SuperMap 加载 Revit 前一定要重视插件导出设置

很多人以为 BIM 模型导入 GIS 只是“另存为一个格式”，但 Revit 模型和 GIS 三维场景的数据组织方式并不一样。Revit 更关注建筑构件、族、楼层、参数和本地建模坐标；SuperMap 更关注空间位置、三维缓存、图层组织、渲染效率和服务发布。

因此，SuperMap加载Revit 的关键不只是能不能导出，而是导出时是否正确处理了以下问题：

• 模型坐标是否能落到真实地理位置；
• 单位是否从 Revit 的英尺、毫米或项目单位正确转换；
• 构件分类是否保留，便于后续查询和分层显示；
• 材质、纹理是否能被 SuperMap 正常识别；
• 模型体量是否适合生成三维缓存并在 Web 端加载；
• 导出的数据是否适合 iDesktopX、iServer 或 SuperMap iClient3D 使用。

背景：SuperMap加载Revit 常见的失败现象

在实际项目中，Revit 插件导出设置不当，通常会导致以下几类问题。

模型可以导出，但在 SuperMap 中看不到

这类问题最常见。原因往往不是模型没有导出，而是坐标位置不对。模型可能被导出到离当前场景中心非常远的位置，或者坐标值过大，导致三维视图没有自动定位到模型范围。

模型位置明显偏移或旋转

Revit 中常见“项目基点”“测量点”“内部原点”等概念。如果导出插件选择的坐标基准与 GIS 坐标系不一致，模型加载到 SuperMap 后就可能出现整体偏移、旋转角度错误或高程不对。

构件丢失、楼层不完整

部分族、链接模型、隐藏对象、详图构件或施工阶段对象，可能因为导出范围和类别过滤设置不正确而没有被导出。尤其是大型综合体项目，Revit 中的链接模型如果没有正确处理，经常会出现只导出主体、不导出机电或幕墙的问题。

加载很慢或 Web 端卡顿

Revit BIM 模型的构件数量、曲面细节和族实例非常多。如果插件导出时没有做轻量化、分层、LOD 或缓存优化，SuperMap 三维场景虽然可以加载，但浏览、查询和发布服务时体验会很差。

原理：Revit 模型导出到 SuperMap 时到底转换了什么

理解原理，才能知道插件导出设置为什么会影响后续加载。Revit 插件导出到 SuperMap 的过程，本质上是在做 BIM 数据到 GIS 三维数据的转换。

从 BIM 构件到 GIS 三维对象

Revit 模型由墙、梁、柱、门窗、楼板、管线、设备、族实例等构件组成。SuperMap 在加载时通常需要将这些对象转换为可渲染、可查询、可发布的三维对象或三维缓存。

如果导出时保留了构件属性，后续就可以在 SuperMap 中按构件类别、楼层、族名称、构件 ID 进行查询和专题表达。如果导出时只导出几何外壳，虽然显示可能更快，但 BIM 属性就会明显减少。

从 Revit 坐标到 GIS 坐标

Revit 项目常用本地工程坐标，而 GIS 场景通常使用投影坐标系或地理坐标系。SuperMap加载Revit 时最容易出错的环节就是坐标转换。

推荐的思路是：先明确 Revit 模型的真实定位依据，再在导出插件中选择合适的坐标来源或基准点，最后在 SuperMap 中用已知控制点或底图进行验证。

从精细模型到可浏览缓存

BIM 模型面数高、构件细、属性多，而 GIS 三维场景需要在更大范围内流畅浏览。导出插件中的精度、纹理、构件合并、LOD、分块等设置，会直接影响 SuperMap 三维场景的加载速度和发布效果。

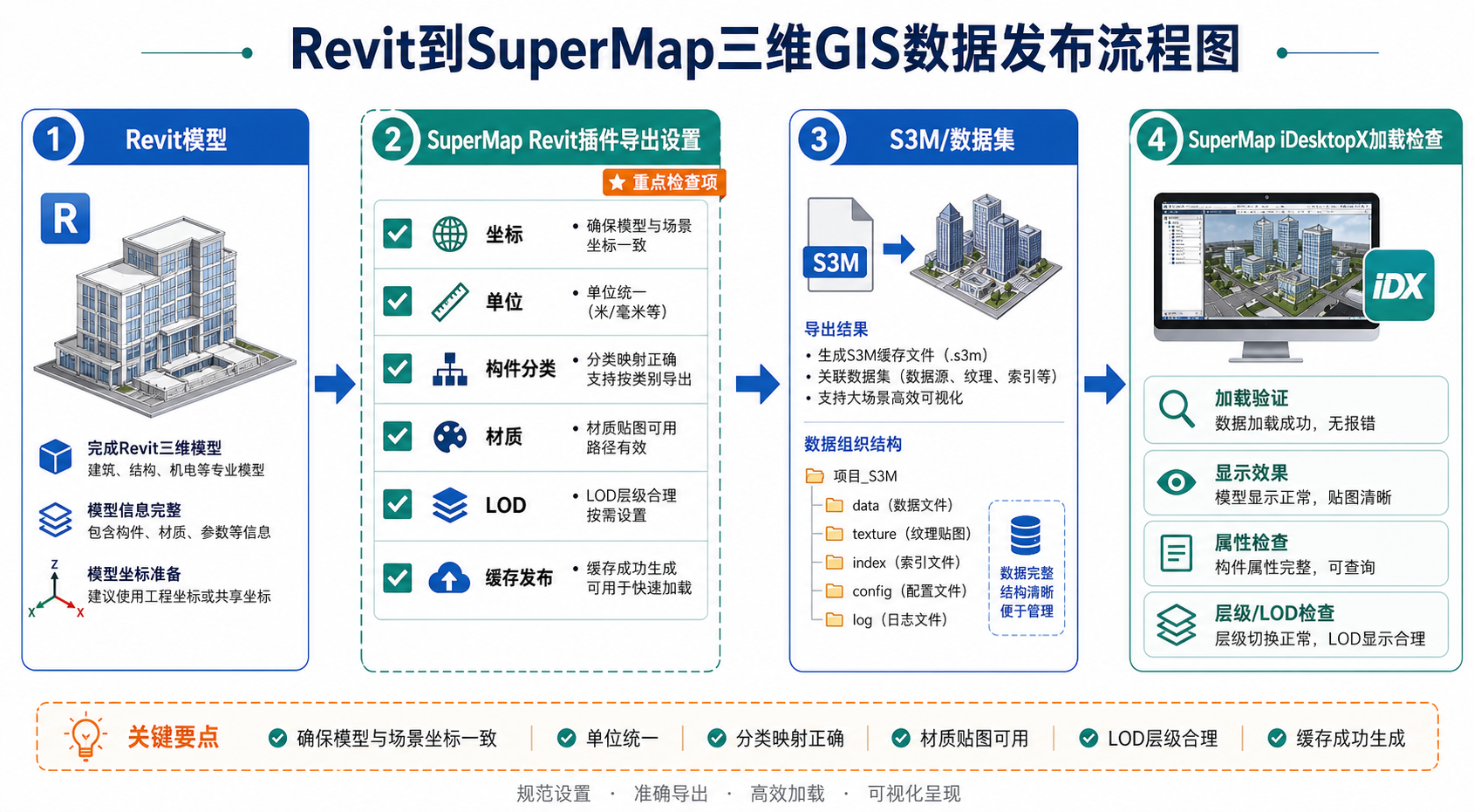

步骤：SuperMap Revit插件导出怎么设置

下面按推荐工作流说明。不同版本的 SuperMap Revit 插件界面名称可能略有差异，但核心设置项基本一致。正式项目中建议先用一个楼层或一个单体做小范围测试，确认坐标和属性无误后再导出全模型。

步骤一：在 Revit 中先清理和检查模型

1. 打开 Revit 项目文件，确认模型能正常显示，没有大量缺失链接。
2. 检查三维视图，建议创建一个专门用于导出的三维视图。
3. 关闭不需要导出的类别，例如临时施工构件、二维详图、标注、轴网等。
4. 检查链接模型是否需要一起导出，例如结构、机电、幕墙或精装模型。
5. 确认模型单位和项目基点信息，记录是否已有真实坐标。

导出前的模型清理非常重要。不要把 Revit 中所有视图元素都无脑导出到 SuperMap，否则很容易让数据变大、层级混乱，甚至影响 Web 端加载。

步骤二：安装并确认 SuperMap Revit 插件版本

SuperMap Revit 插件需要与 Revit 版本匹配。安装后，一般会在 Revit 功能区中出现 SuperMap 相关菜单。使用前建议确认三点：

• 插件版本是否支持当前 Revit 版本；
• 导出格式是否符合当前 SuperMap iDesktopX 或 iServer 的使用要求；
• 是否需要安装对应的 SuperMap 桌面端或运行环境组件。

如果插件菜单不显示，优先检查 Revit 版本、插件安装路径、管理员权限以及插件是否被 Revit 禁用。

步骤三：选择正确的导出范围

Revit 插件导出设置中通常会涉及“当前视图”“全部模型”“选中对象”“按类别导出”等范围选项。推荐按项目阶段选择：

场景	推荐导出范围	原因
首次测试	当前三维视图或选中对象	快速验证坐标、材质和属性是否正确
单体建筑入库	当前三维视图	便于通过视图控制导出内容
园区多楼栋	按楼栋或链接模型分批导出	降低单次导出失败和后期加载压力
WebGIS 发布	分楼栋、分专业、分层级导出	便于按需加载和服务管理

步骤四：设置坐标基准和高程

这是 SuperMap加载Revit 最关键的一步。通常需要关注以下设置：

• 坐标来源：选择项目基点、测量点、内部原点或自定义基点。
• 坐标系：如果插件支持指定坐标系，应与 SuperMap 工程中的坐标系保持一致。
• 旋转角度：如果 Revit 项目北与真实北不同，要确认导出时使用项目北还是真北。
• 高程基准：确认模型标高与 GIS 场景高程基准是否一致。
• 单位换算：确认导出结果没有出现整体缩小或放大。

如果你不确定该选哪个基准，建议先导出一个简单的控制点模型，例如建筑角点或一个小立方体，在 SuperMap 中与 CAD 总平图、影像底图或已有建筑轮廓叠加检查。

步骤五：设置构件分类和属性保留

如果后续需要在 SuperMap 中点击查询构件、按楼层管理、做 BIM 属性展示，就不要只导出纯几何。插件导出时应尽量保留以下信息：

• 构件类别，例如墙、柱、梁、门、窗、楼板、管线；
• 族名称和类型名称；
• 楼层或标高信息；
• 构件唯一 ID；
• 常用 BIM 参数，例如材料、尺寸、系统分类、专业分类。

不过，属性越多，数据体积和服务查询压力也会增加。实际项目中可以按业务需求保留关键字段，不建议把所有无关参数全部导出。

步骤六：设置材质和纹理

材质设置决定模型在 SuperMap 中是否接近 Revit 原始效果。建议注意：

• 导出时勾选材质或纹理选项；
• 避免使用过大的贴图文件；
• 检查贴图路径是否能被插件正确读取；
• 对玻璃、金属等特殊材质，导出后需要在 SuperMap 中复核透明度和反射效果；
• 如果目标是 Web 端浏览，优先保证清晰和流畅，不要追求 Revit 级别的全部材质细节。

步骤七：设置轻量化、分块和 LOD

LOD 是 Level of Detail 的缩写，意思是细节层级。对于大型 Revit 模型，建议启用适当的轻量化和分层加载策略。

• 大型模型按楼栋、楼层或专业拆分；
• 减少过细曲面和复杂族带来的面数压力；
• 对不可见或业务无关构件不导出；
• 如果插件提供精度或简化选项，先用中等精度测试；
• 面向 Web 端发布时，应优先生成适合流式加载的三维缓存。

不要把“最高精度”当成默认最佳设置。SuperMap 三维场景更关心大范围空间浏览和交互效率，过高精度会让加载、切片、发布和浏览都变慢。

步骤八：导出并在 SuperMap iDesktopX 中检查

导出完成后，建议先在 SuperMap iDesktopX 中检查，不要直接发布服务。检查步骤如下：

1. 新建或打开三维场景。
2. 加载导出的 Revit 相关数据或三维缓存。
3. 使用定位到图层范围，确认模型是否可见。
4. 叠加底图、影像、地形或 CAD 总平图，检查平面位置。
5. 查看模型高度，确认没有整体悬空或埋入地下。
6. 点击构件，检查属性是否保留。
7. 切换视角浏览，观察是否有严重卡顿、闪烁或材质异常。

如果在 iDesktopX 中都无法正确显示，通常不建议直接进入 iServer 发布环节，应先回到 Revit 插件导出设置中排查。

常见坑：SuperMap加载Revit 插件导出最容易忽略的问题

坑一：只看模型是否显示，不检查坐标是否正确

模型能显示不代表坐标正确。很多 BIM 模型只是被加载到了三维场景中的某个位置，但与真实地理空间并不匹配。项目验收时，通常会要求与地形、影像、管线、道路或地块红线叠加检查。

坑二：Revit 链接模型没有一起导出

建筑、结构、机电经常是多个 Revit 文件链接组成。如果插件导出范围没有包含链接模型，SuperMap 中就可能只看到部分专业模型。导出前要确认链接是否加载、是否可见，以及插件是否支持导出链接内容。

坑三：导出全部类别导致数据过重

Revit 中有些对象对 GIS 场景没有意义，例如注释、详图线、临时构件、视图相关元素。全部导出会增加数据体积，也会让图层管理变复杂。

坑四：材质路径丢失

如果 Revit 材质引用了本地贴图，而导出时没有正确打包或转换，SuperMap 中可能出现白模、灰模或纹理缺失。建议在导出后立即打开检查材质效果。

坑五：坐标值过大导致显示精度问题

部分 BIM 模型直接使用大地坐标建模，坐标值很大。三维渲染中大坐标可能带来抖动、闪烁或精度问题。遇到这种情况，应根据 SuperMap 推荐的 BIM 入库方式处理坐标基准，不要随意移动模型后再导出。

坑六：导出后不保留构件 ID

如果后续要做 BIM 运维、设备查询、构件定位或属性联动，构件 ID 非常重要。导出时如果丢失唯一标识，后期很难与业务系统、BIM 原始数据或台账表关联。

方法比较：不同 Revit 到 SuperMap 工作流怎么选

方法	适用场景	优点	注意事项
Revit 插件直接导出	常规 BIM 模型进入 SuperMap 三维场景	流程直接，能保留较多构件和属性信息	依赖插件版本和导出设置，坐标必须重点检查
先在 Revit 中分视图整理后导出	模型复杂、专业多、需要分层管理	可控性强，便于按楼层或专业组织数据	前期整理时间更长，需要制定命名规范
通过中间格式转换	插件不兼容或需要跨软件处理	灵活性较高，可结合其他三维处理工具	属性和材质可能损失，坐标链路更复杂
导出后在 SuperMap 中再生成三维缓存	需要 iServer 发布或 Web 端加载	更适合网络发布和流式浏览	缓存参数会影响加载速度和显示效果

对于大多数 GIS 项目，推荐采用“Revit 视图清理 + SuperMap 插件导出 + iDesktopX 检查 + 三维缓存发布”的流程。这样既能控制模型内容，又便于排查 SuperMap加载Revit 时的坐标和性能问题。

检查清单：导出前后逐项核对

导出前检查

• Revit 插件与 Revit 版本是否匹配；
• 是否创建了专门用于导出的三维视图；
• 不需要的类别是否已隐藏；
• 链接模型是否已加载并可见；
• 项目基点、测量点、真北和项目北是否已确认；
• 模型单位和高程基准是否清楚；
• 是否需要保留构件属性和唯一 ID；
• 是否按楼栋、楼层或专业拆分导出。

导出设置检查

• 导出范围是否正确；
• 坐标基准是否与 GIS 场景一致；
• 是否启用材质或纹理导出；
• 是否保留必要 BIM 属性；
• 是否设置合适的精度、轻量化或 LOD；
• 输出路径是否使用英文或简单路径，避免特殊字符导致失败；
• 文件名是否符合项目命名规范。

导出后检查

• 在 SuperMap iDesktopX 中是否能正常加载；
• 模型是否出现在正确地理位置；
• 高度是否正确，没有悬空或下沉；
• 构件是否完整，没有明显缺失；
• 材质和纹理是否符合预期；
• 点击构件是否能查看属性；
• 浏览是否流畅，是否需要进一步拆分或轻量化；
• 发布到 iServer 后 Web 端是否能正常加载。

FAQ：关于 SuperMap加载Revit 插件导出的常见问题

1. SuperMap加载Revit 后模型看不到怎么办？

先不要重新导出。建议在 SuperMap 中使用“定位到图层范围”或查看数据范围，确认模型是否在很远的位置。如果范围异常，重点检查 Revit 插件导出设置中的坐标基准、单位和高程。也可以先导出一个简单测试构件验证坐标。

2. Revit 插件导出时应该选项目基点还是测量点？

没有固定答案，要看项目如何定位。如果 Revit 模型已经通过测量点匹配真实坐标，通常应优先考虑测量点；如果项目只是本地建模，则可能需要使用项目基点或自定义控制点，并在 SuperMap 中做后续定位校核。关键是与 GIS 底图坐标保持一致。

3. 为什么导入 SuperMap 后模型整体变大或变小？

这通常是单位换算问题。Revit 内部单位、项目显示单位和导出插件单位设置可能不同。应检查导出参数中的单位选项，并在 SuperMap 中用已知尺寸进行量测验证，例如建筑长度、层高或轴网距离。

4. SuperMap 中 BIM 属性没有了，是什么原因？

可能是导出时选择了只导出几何，或者没有勾选属性保留选项。也可能是中间转换格式不支持完整 BIM 参数。若后续需要构件查询、设备管理或属性联动，应在 Revit 插件导出设置中保留类别、族、类型、楼层、构件 ID 等关键字段。

5. Web 端加载 Revit 模型很卡，应该怎么优化？

优先从源头减少无关构件，再按楼栋、楼层或专业拆分导出。然后在 SuperMap 中生成适合发布的三维缓存，并检查纹理大小、构件数量和数据分块。不要一开始就把完整高精度 BIM 模型直接发布到 Web 端。

6. Revit 链接模型能不能一起导出到 SuperMap？

取决于插件版本和导出设置。一般需要确保链接模型在 Revit 中已加载、可见，并且导出范围包含链接内容。如果导出后缺少结构或机电模型，优先检查链接可见性和插件是否支持链接导出。

7. 导出时要不要保留全部材质？

如果是展示型项目，可以保留主要材质和纹理；如果是分析、运维或大范围 WebGIS 场景，应控制贴图大小和材质复杂度。材质越复杂，数据越重，加载压力越大。

结论：SuperMap加载Revit 的核心是先把导出设置做对

SuperMap加载Revit 并不是单纯点击一次导出按钮。真正决定结果质量的，是 Revit 插件导出设置中的坐标、范围、属性、材质和轻量化参数。

建议按这个顺序处理：先在 Revit 中清理视图和链接模型，再确认坐标基准与单位，然后用 SuperMap Revit 插件小范围测试导出，最后在 iDesktopX 中验证位置、属性、材质和性能。只有桌面端检查通过后，再进入三维缓存和 iServer 发布流程。

如果只记住一条原则：不要直接导出全模型。先用小范围模型验证坐标和属性，再批量导出完整 BIM 数据，这是避免 SuperMap 加载 Revit 出错的最稳妥方法。
