引言

ELK技术栈能做GIS吗?日志地图咋展示? 这个问题很常见：很多团队已经用 Elasticsearch、Logstash、Kibana 做日志检索和运维监控，后来发现日志里有 IP、经纬度、设备位置或城市字段，就想把这些日志直接做成地图。

结论先说清楚：ELK 技术栈可以做一部分 GIS 工作，尤其适合“日志位置可视化”“访问来源地图”“设备告警分布”“轨迹点检索”等场景。但它不是完整的专业 GIS 平台，不能替代 QGIS、ArcGIS Pro、PostGIS 在复杂空间分析、制图生产和空间数据治理中的作用。

本文以 GIS 读者能落地的方式，讲清楚 ELK 做日志地图展示的基本思路、字段设计、导入流程、Kibana 地图配置、常见坑和工具边界。

背景

在运维、安全、物联网和 WebGIS 项目中，日志经常包含空间信息。例如：

• Web 访问日志中有客户端 IP，可以通过 IP 库解析出国家、省市和近似经纬度。
• 移动设备日志中直接上报 longitude、latitude 字段。
• 车辆、无人机、传感器日志中包含 GPS 点位和时间戳。
• 安全告警日志中包含攻击来源 IP 或机房位置。
• 业务系统日志中包含行政区编码、门店编号、站点编号等位置关联字段。

如果只是想知道“哪些地方访问量高”“某类错误主要集中在哪些城市”“设备告警在地图上怎么分布”，ELK 做 GIS 是比较合适的。它的优势是日志检索快、时间过滤方便、仪表盘集成简单。

但如果你的目标是缓冲区分析、叠加分析、拓扑检查、坡度坡向分析、正式地图制图输出，那么 ELK 不是首选。此时更适合使用 PostGIS、QGIS、ArcGIS Pro 或专门的 WebGIS 服务。

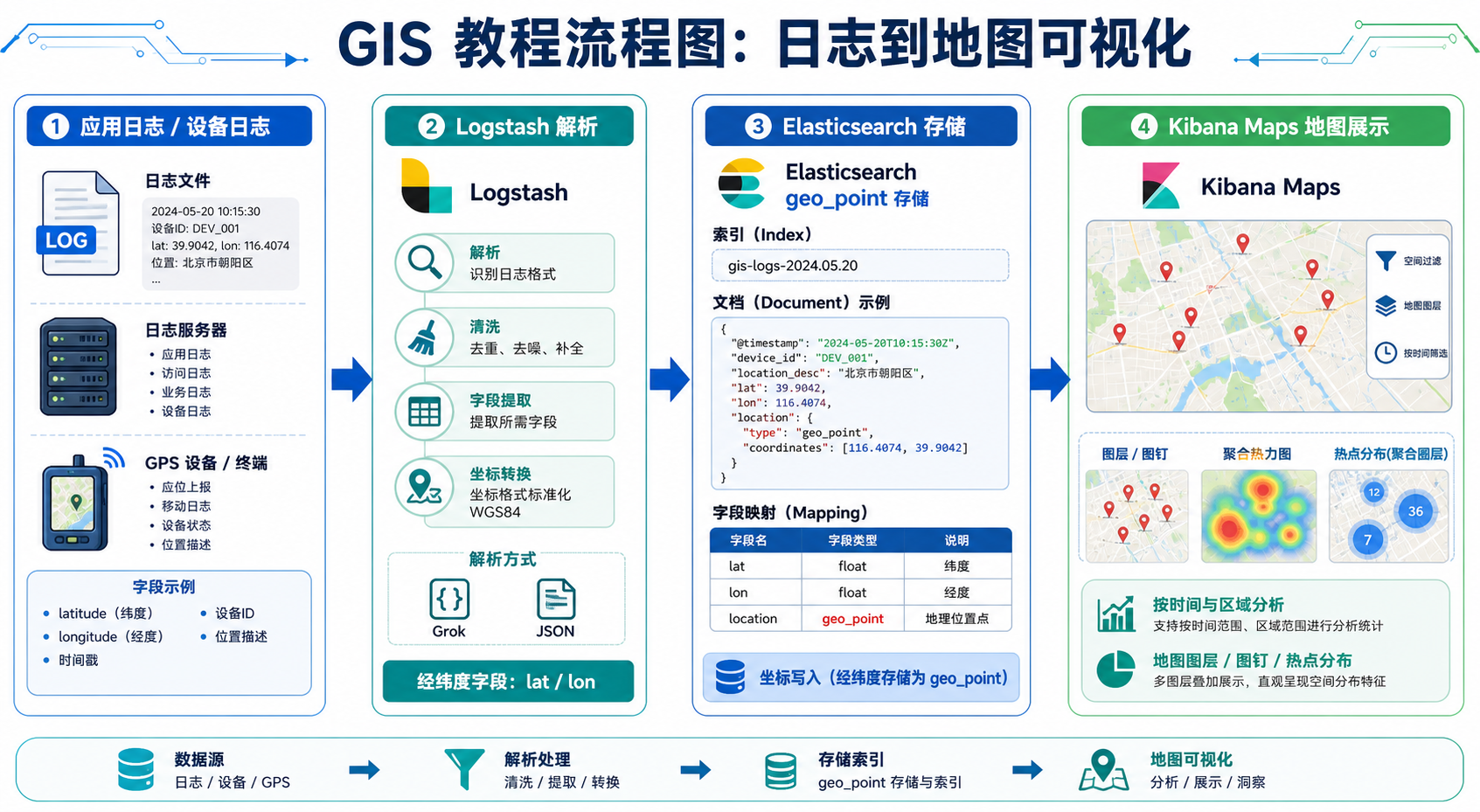

原理

ELK 技术栈通常指 Elasticsearch、Logstash、Kibana 三部分：

• Elasticsearch：负责存储和检索日志数据，也支持地理字段和空间查询。
• Logstash：负责采集、解析、清洗日志，把字段转换成 Elasticsearch 需要的格式。
• Kibana：负责检索、图表和地图展示，Kibana Maps 可以显示点、聚合网格、热力图等。

日志地图展示的核心不是“把日志直接放到地图上”，而是要让 Elasticsearch 识别出一个正确的空间字段。最常见的是 geo_point 类型，用来存储经纬度点。

一个可用于 Kibana 地图的日志文档，大致应该包含这些字段：

• @timestamp：日志时间，用于时间筛选。
• location：geo_point 类型字段，用于地图定位。
• message：原始日志内容或摘要。
• level：日志级别，例如 info、warn、error。
• service：服务名称。
• ip：访问来源 IP 或设备 IP。
• city、province、country：可选的行政区字段。

Elasticsearch 中的 geo_point 可以支持多种写法，但在日志处理里建议统一使用对象格式：

{
  "location": {
    "lat": 31.2304,
    "lon": 121.4737
  }
}

注意这里是 lat 和 lon，不是 latitude 和 longitude。字段名写错，Kibana Maps 就可能识别不到空间字段。

步骤

步骤一：确认日志里是否有位置来源

做日志地图展示前，先判断你的日志位置从哪里来。常见有三种情况：

位置来源	适合场景	注意事项
日志直接包含经纬度	设备、车辆、APP、物联网	要确认坐标顺序和坐标系，通常应为 WGS84 经纬度
通过 IP 解析经纬度	访问日志、安全日志、网关日志	IP 定位是近似结果，不适合精确定位
通过编码关联位置	门店、站点、行政区、工单	需要维护编码与经纬度或面数据的关联表

如果日志中没有任何位置字段，也没有可关联的位置编码，那么 ELK 无法凭空生成准确地图。

步骤二：设计 Elasticsearch 索引映射

要让 Kibana 地图识别日志点位，必须把位置字段定义为 geo_point。建议提前创建 index template，避免 Elasticsearch 自动把经纬度识别成普通数字字段。

PUT _index_template/gis-log-template
{
  "index_patterns": ["gis-log-*"],
  "template": {
    "mappings": {
      "properties": {
        "@timestamp": {
          "type": "date"
        },
        "service": {
          "type": "keyword"
        },
        "level": {
          "type": "keyword"
        },
        "ip": {
          "type": "ip"
        },
        "city": {
          "type": "keyword"
        },
        "province": {
          "type": "keyword"
        },
        "location": {
          "type": "geo_point"
        }
      }
    }
  }
}

这个模板会匹配 gis-log-* 这类索引。后续写入 gis-log-2025.01.01 之类的索引时，location 字段就会按 geo_point 存储。

步骤三：用 Logstash 解析经纬度字段

如果日志本身已经有 longitude 和 latitude，可以在 Logstash 中把它们转换成 location 字段。

假设原始日志类似这样：

{"time":"2025-01-01T10:00:00Z","service":"iot-api","level":"error","device_id":"A001","longitude":121.4737,"latitude":31.2304,"message":"device offline"}

Logstash 配置可以写成：

input {
  file {
    path => "/data/logs/iot.log"
    start_position => "beginning"
    codec => json
  }
}

filter {
  date {
    match => ["time", "ISO8601"]
    target => "@timestamp"
  }

  mutate {
    convert => {
      "longitude" => "float"
      "latitude" => "float"
    }
  }

  mutate {
    add_field => {
      "[location][lat]" => "%{latitude}"
      "[location][lon]" => "%{longitude}"
    }
  }

  mutate {
    convert => {
      "[location][lat]" => "float"
      "[location][lon]" => "float"
    }
  }
}

output {
  elasticsearch {
    hosts => ["http://localhost:9200"]
    index => "gis-log-%{+YYYY.MM.dd}"
  }
}

这里最关键的是把 latitude 和 longitude 重新组织成 Elasticsearch geo_point 能识别的 location.lat、location.lon。

步骤四：用 IP 地址生成日志地图

如果日志只有 IP，没有经纬度，可以使用 Logstash 的 geoip 过滤器。它会根据 IP 数据库生成地理位置字段。

filter {
  geoip {
    source => "client_ip"
    target => "geoip"
  }

  mutate {
    add_field => {
      "[location][lat]" => "%{[geoip][location][lat]}"
      "[location][lon]" => "%{[geoip][location][lon]}"
    }
  }

  mutate {
    convert => {
      "[location][lat]" => "float"
      "[location][lon]" => "float"
    }
  }
}

IP 定位适合做访问来源分布、安全告警来源分析，但不要把它当成精确坐标。它通常只能达到城市级或运营商出口级别，移动网络和代理 IP 误差会更大。

步骤五：在 Kibana 中创建数据视图

数据进入 Elasticsearch 后，打开 Kibana，按以下流程检查：

1. 进入 Kibana 的 Stack Management。
2. 创建 Data View，索引模式填写 gis-log-*。
3. 时间字段选择 @timestamp。
4. 确认字段列表中 location 的类型显示为 geo_point。
5. 如果 location 不是 geo_point，说明映射或入库格式有问题，需要回到索引模板检查。

这一步很重要。Kibana 地图展示失败，很多时候不是地图配置问题，而是 Elasticsearch 索引映射已经错了。

步骤六：用 Kibana Maps 展示日志点

进入 Kibana Maps 后，可以按以下方式创建日志地图：

1. 新建 Map。
2. 添加图层，选择 Documents 或 Choropleth 等类型。
3. 选择 gis-log-* 数据视图。
4. 空间字段选择 location。
5. 设置时间范围，例如最近 15 分钟、最近 24 小时或指定日期。
6. 按 level、service、city 等字段设置筛选条件。
7. 根据需要设置点颜色、大小和提示框内容。

如果日志量很大，不建议直接显示所有点。可以使用聚合图层、网格聚合或热力图，减少浏览器渲染压力。

步骤七：验证地图结果是否可信

日志地图展示出来后，不要急着上线仪表盘。建议做三类验证：

• 坐标验证：抽取几条日志，把 lon、lat 放到 QGIS 或在线地图中检查是否落在合理位置。
• 时间验证：检查 @timestamp 是否正确，避免因为时区问题导致地图上“没有数据”。
• 统计验证：对比 Elasticsearch 查询数量和 Kibana 地图显示数量，确认过滤条件一致。

如果点位全部落在海上、非洲附近或一个固定点，通常是经纬度顺序、坐标字段格式或默认值处理出了问题。

常见坑

坑一：经纬度顺序写反

GIS 中常见顺序是经度、纬度，也就是 lon、lat；但很多业务系统字段写成 latitude、longitude。Elasticsearch 对对象格式要求是 lat 和 lon，如果你把 lat 和 lon 填反，点位会明显偏移。

中国范围内大致可以用一个简单规则检查：经度通常在 73 到 135 之间，纬度通常在 3 到 54 之间。如果上海点位变成 lat=121、lon=31，肯定不对。

坑二：location 被自动识别成普通对象

如果先写入数据，再创建 mapping，Elasticsearch 可能已经把 location.lat 和 location.lon 识别成 float 字段。此时 Kibana Maps 不会把它当作 geo_point。

解决方法是重新创建正确索引模板，然后重建索引或使用 reindex 把数据导入新索引。已经建错的字段类型不能直接原地修改为 geo_point。

坑三：坐标系不是 WGS84

Elasticsearch 的 geo_point 通常按 WGS84 经纬度使用。如果你的设备上报的是 GCJ-02、BD-09、投影坐标或本地平面坐标，直接入库会造成位置偏差。

对于中国互联网地图场景，尤其要注意 WGS84、GCJ-02、BD-09 的差异。日志地图只是内部分析时，至少要在数据说明里标注坐标来源；如果要与底图严格叠加，需要做坐标转换。

坑四：IP 定位精度被误解

IP 解析得到的经纬度不是用户真实 GPS 坐标。它适合看宏观分布，不适合判断某个用户就在某栋楼、某条街或某个园区。

如果日志地图用于安全分析，应把 IP 地图看作线索，而不是证据。

坑五：日志量太大导致 Kibana 地图卡顿

如果一次性渲染几十万甚至更多点，浏览器会明显卡顿。优化思路包括：

• 缩小时间范围。
• 按 service、level、city 过滤。
• 使用聚合图层而不是原始点图层。
• 只保留必要字段，减少单条文档体积。
• 对历史日志做冷热分层或按时间索引管理。

方法比较

ELK 能做日志地图展示，但不同工具适合的 GIS 任务不同。下面是一个实用对比：

方案	适合任务	优势	限制
Elasticsearch + Kibana Maps	日志点位展示、访问来源分布、告警地图、时序筛选	日志检索快，仪表盘方便，和运维系统集成好	复杂空间分析能力有限，制图能力有限
PostGIS	空间查询、叠加分析、缓冲区、空间关系判断	空间函数完整，适合严肃 GIS 数据处理	可视化需要搭配其他工具
QGIS	数据检查、坐标转换、制图、空间分析	交互式操作强，适合验证和制图	不适合作为高并发日志检索平台
WebGIS 前端	定制化地图系统、业务交互、实时展示	展示灵活，可结合 Leaflet、OpenLayers、MapLibre	需要开发接口、瓦片、权限和性能优化

一个比较稳妥的架构是：ELK 负责日志检索和快速地图监控，PostGIS 负责正式空间分析，QGIS 负责数据检查和成果制图，WebGIS 前端负责业务化地图展示。

检查清单

如果你的目标是把日志地图稳定上线，可以按下面的清单逐项检查：

• 日志中是否有明确的位置来源：经纬度、IP、站点编码或行政区编码。
• 经纬度是否为 WGS84 坐标，是否存在 GCJ-02、BD-09 或投影坐标问题。
• Elasticsearch 索引模板是否提前定义了 location 为 geo_point。
• 写入格式是否为 location.lat 和 location.lon。
• lat、lon 是否为数字类型，而不是字符串或空值。
• Kibana Data View 中是否能看到 geo_point 字段。
• @timestamp 是否正确，时区是否符合业务预期。
• 地图图层是否使用了正确的数据视图和空间字段。
• 大数据量场景是否启用了聚合图层或时间过滤。
• 是否向使用者说明 IP 定位和坐标转换的精度限制。

FAQ

ELK 技术栈能做完整 GIS 系统吗？

不能简单等同。ELK 可以做日志地图展示、空间字段检索、范围过滤和聚合可视化，但它不是完整 GIS 平台。复杂空间分析、拓扑处理、专业制图和空间数据生产，仍建议使用 PostGIS、QGIS 或 ArcGIS Pro。

Kibana 地图为什么识别不到我的经纬度字段？

最常见原因是字段没有被映射为 geo_point。即使日志中有 latitude 和 longitude，Kibana Maps 也不会自动把两个普通数字字段当作空间点。需要在 Elasticsearch mapping 中定义 geo_point，并按正确格式写入。

Elasticsearch geo_point 应该怎么存经纬度？

推荐使用对象格式：

{
  "location": {
    "lat": 31.2304,
    "lon": 121.4737
  }
}

这种格式可读性好，也更适合在 Logstash 中处理。注意 lat 是纬度，lon 是经度。

用 IP 做日志地图准确吗？

IP 定位只能用于宏观分布分析，不能当作精确定位。它适合看访问来源城市、安全事件来源区域、海外访问趋势，但不适合判断用户真实位置。

日志地图点位偏移怎么办？

优先检查三件事：经纬度是否写反，坐标系是否不是 WGS84，字段是否有默认值或空值。对于中国地图叠加，还要特别确认 WGS84、GCJ-02、BD-09 的坐标差异。

ELK 和 PostGIS 该怎么配合？

可以让 ELK 管日志检索和实时监控，让 PostGIS 管空间分析和空间关系计算。例如，ELK 记录设备告警点，PostGIS 判断这些点是否落在某个管辖区、缓冲区或风险区内。

结论

ELK 技术栈能做 GIS，但更准确地说，它适合做“日志型 GIS 可视化”和“空间日志检索”。只要你把位置字段正确处理为 Elasticsearch geo_point，就可以在 Kibana Maps 中快速实现日志地图展示。

真正落地时，要重点关注四件事：位置来源是否可靠，geo_point 映射是否正确，经纬度和坐标系是否一致，地图展示是否做了过滤和聚合优化。

对于 GIS 学习者和初级 GIS 工程师来说，ELK 日志地图是一个很好的跨界实践：它能帮助你理解空间字段、日志数据、时序筛选和 Web 地图可视化之间的关系。但在复杂空间分析场景中，仍要把 PostGIS、QGIS、ArcGIS Pro 等专业 GIS 工具纳入整体方案。
