BKD树索引是什么?ES空间搜索快在哪? 这是很多 GIS 工程师在使用 Elasticsearch 做地理位置检索、范围查询、附近搜索时都会遇到的问题：同样是经纬度数据，为什么放进 ES 以后可以很快查出某个矩形范围、某个圆形范围或某条路线附近的点？核心原因之一，就是 ES 底层对数值和空间字段使用了 BKD 树索引。
引言：从 GIS 空间搜索问题理解 BKD树索引
在 GIS 项目里，常见的 ES 空间搜索需求包括：查询地图视窗内的点、检索当前位置 3 公里内的门店、筛选落在行政区范围内的设备、按距离排序 POI 结果等。
如果数据量只有几千条，直接遍历每个点并计算空间关系也能接受。但当数据达到几十万、几百万甚至更多时，逐条判断经纬度是否落在范围内会非常慢。搜索引擎必须先用索引缩小候选范围，再做精确判断。
BKD 树索引就是 Elasticsearch 用来高效组织数值型和空间型数据的重要底层结构。对 GIS 读者来说，可以先把它理解为一种“面向多维数值空间的分块索引”：它把经纬度、数值范围等数据按维度不断切分，查询时优先排除明显不相交的数据块。
背景：ES空间搜索为什么不能只靠普通倒排索引
Elasticsearch 最常被提到的是倒排索引。倒排索引很适合全文检索，例如通过关键词找到包含某个词的文档。但 GIS 空间搜索不是简单的关键词匹配，而是数值范围和几何关系判断。
例如一个点数据文档可能包含如下字段：
{
"name": "某门店",
"location": {
"lat": 31.2304,
"lon": 121.4737
},
"category": "便利店"
}当用户在地图上拖动视窗时，后端可能需要执行类似这样的查询：
查找 lon 在 121.30 到 121.60 之间，
并且 lat 在 31.10 到 31.35 之间的所有门店。这个问题本质上是二维数值范围查询。普通倒排索引不擅长表达“经度在某个连续区间内、纬度也在某个连续区间内”的空间过滤，所以 ES 需要更适合数值和空间范围裁剪的索引结构。
在较新的 Elasticsearch 和 Lucene 实现中，数值字段、日期字段、IP 字段以及地理空间字段会依赖 BKD 树这一类结构来提升范围查询和空间查询效率。
原理：BKD树索引是什么
BKD 是 Block KD-tree 的缩写，可以理解为“分块的 KD 树”。KD 树是一种用于组织多维点数据的树结构，常用于最近邻搜索和范围搜索。BKD 树在此基础上面向磁盘存储和搜索引擎场景做了优化。
对 GIS 空间点来说，经纬度可以看作二维数值：
- 经度 lon：一个数值维度。
- 纬度 lat：另一个数值维度。
- 点数据：落在二维平面上的一个位置。

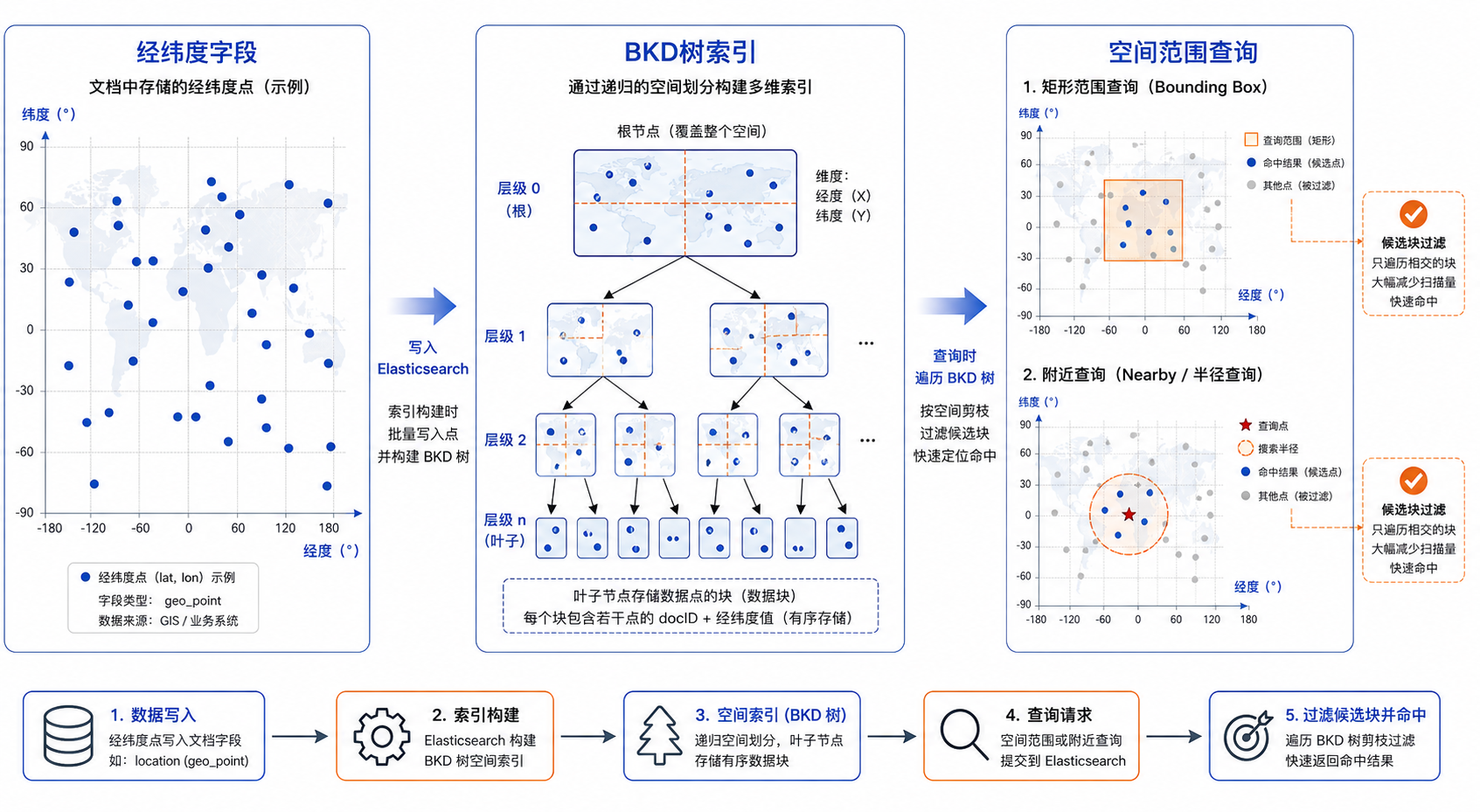

BKD树索引会把这些点按某个维度进行切分。例如先按经度把点分成左右两批，再按纬度切分，再继续递归。最终形成一批批数据块。每个块都有自己的边界范围，例如最小经度、最大经度、最小纬度、最大纬度。
当执行空间范围查询时，ES 不需要一开始就检查所有点，而是先判断查询范围和这些数据块的边界是否相交：
- 如果某个块完全不可能与查询范围相交，直接跳过。
- 如果某个块完全包含在查询范围内，可以快速收集候选文档。
- 如果某个块只部分相交，再进入块内部做更细判断。
这就是 ES空间搜索快在哪 的关键：不是每条数据都从头算一遍，而是先通过 BKD树索引把大量无关数据排除掉。
步骤：在 Elasticsearch 中正确使用空间字段
步骤一：选择正确的空间字段类型
在 ES 中，GIS 空间字段常用两类：
- geo_point：用于存储点，例如门店、车辆、传感器、用户当前位置。
- geo_shape：用于存储复杂几何，例如行政区面、路线线、服务区范围、多边形围栏。
如果你的数据只是经纬度点，优先使用 geo_point。如果需要存储面、线、多边形，才考虑 geo_shape。
PUT poi_index
{
"mappings": {
"properties": {
"name": {
"type": "text"
},
"category": {
"type": "keyword"
},
"location": {
"type": "geo_point"
}
}
}
}这里的 location 字段会被 ES 作为地理点字段处理，后续可以使用地理距离查询、边界框查询、距离排序等能力。
步骤二：写入经纬度数据时保持坐标顺序一致
ES 支持多种 geo_point 写法，但 GIS 项目里最容易出错的是经纬度顺序。建议团队统一一种写法，减少前后端、数据库和服务端之间的混乱。
POST poi_index/_doc/1
{
"name": "人民广场附近门店",
"category": "便利店",
"location": {
"lat": 31.2304,
"lon": 121.4737
}
}这种对象写法比较清晰，lat 是纬度，lon 是经度。对于 GIS 初学者和多人协作项目，比数组写法更不容易出错。
步骤三：使用边界框查询地图视窗内数据
WebGIS 地图拖动或缩放后，前端通常会把当前视窗的左下角和右上角坐标传给后端。后端可以使用 geo_bounding_box 查询。
GET poi_index/_search
{
"query": {
"geo_bounding_box": {
"location": {
"top_left": {
"lat": 31.35,
"lon": 121.30
},
"bottom_right": {
"lat": 31.10,
"lon": 121.60
}
}
}
}
}这个查询会利用空间索引快速过滤不在矩形范围内的点。对地图视窗查询来说，这是非常常见、也很实用的 ES空间搜索方式。
步骤四：使用距离查询做附近搜索
如果要查询某个位置附近 3 公里内的点，可以使用 geo_distance 查询。
GET poi_index/_search
{
"query": {
"bool": {
"filter": [
{
"geo_distance": {
"distance": "3km",
"location": {
"lat": 31.2304,
"lon": 121.4737
}
}
},
{
"term": {
"category": "便利店"
}
}
]
}
}
}这里建议把空间条件放在 filter 中，因为过滤条件不参与相关性评分，更符合 GIS 筛选场景，也便于 ES 进行缓存和优化。
步骤五：按距离排序返回最近结果
附近搜索常常还需要“从近到远排序”。可以使用 _geo_distance 排序。
GET poi_index/_search
{
"query": {
"bool": {
"filter": [
{
"geo_distance": {
"distance": "5km",
"location": {
"lat": 31.2304,
"lon": 121.4737
}
}
}
]
}
},
"sort": [
{
"_geo_distance": {
"location": {
"lat": 31.2304,
"lon": 121.4737
},
"order": "asc",
"unit": "km"
}
}
]
}需要注意，距离排序比单纯过滤更重，因为它要对候选结果计算距离并排序。实际项目中应限制返回数量，例如配合 size，并避免一次请求返回过多结果。
常见坑：BKD树索引和ES空间搜索容易误解的地方
坑一：以为有 BKD树索引 就不需要控制查询范围
BKD树索引可以帮助 ES 快速排除无关数据，但它不是万能加速器。如果查询范围覆盖全国甚至全球，大量数据块都会被命中，索引裁剪效果就会下降。
地图应用中建议根据缩放级别控制返回策略：
- 小比例尺查看全国或全省时，返回聚合结果或网格统计。
- 中比例尺查看城市时，返回有限数量的热点或分类结果。
- 大比例尺查看街区时，再返回详细点位。
坑二：经纬度顺序写反
GIS 数据经常在不同系统之间流转。GeoJSON 坐标顺序通常是 [lon, lat]，而很多业务接口习惯写成 lat, lon。如果写反，点会落到错误位置，ES空间搜索结果自然不可信。
排查方法很简单：抽取几条样本数据，在 QGIS、ArcGIS Pro 或在线地图中可视化检查，看点是否落在正确城市或区域。
坑三：把 GCJ-02、BD-09、WGS84 混在一起
Elasticsearch 的地理字段通常按经纬度坐标处理，但不会自动帮你判断坐标系。国内 WebGIS 项目常见坐标包括：
- WGS84：GPS 和许多国际数据常用。
- GCJ-02：国内互联网地图常见坐标。
- BD-09：百度地图坐标。
如果数据源是 WGS84，但前端底图使用 GCJ-02 或 BD-09，可能出现点位偏移。空间搜索本身可能没错，错的是坐标基准不一致。
坑四：用 geo_shape 处理简单点数据
如果只是做 POI、车辆、人员、设备点位查询，使用 geo_point 更直接。geo_shape 适合复杂几何关系查询，但索引和查询成本通常更高。
不要为了“看起来更 GIS”而把所有空间字段都建成 geo_shape。字段类型应由业务几何类型决定。
坑五：忽略分页深度和结果集大小
空间查询很快并不代表可以无限深分页。深分页会让 ES 处理大量排序和结果跳过操作。WebGIS 列表查询应避免用户翻到非常深的页码。
常见优化方式包括：
- 限制最大返回条数。
- 地图端使用聚合或抽稀。
- 列表端使用搜索条件缩小范围。
- 需要深度浏览时考虑
search_after。
方法比较：BKD树索引、R树、GeoHash和数据库空间索引
| 方法 | 适用场景 | 优点 | 注意点 |
|---|---|---|---|
| BKD树索引 | Elasticsearch 数值范围查询、geo_point 空间搜索 | 适合多维数值裁剪，范围查询和附近搜索效率高 | 主要由 ES/Lucene 底层管理，用户重点是正确建字段和写查询 |
| R树 | 传统 GIS 数据库、空间数据库、桌面 GIS 空间索引 | 适合矩形包围盒和复杂几何过滤 | 不同数据库实现不同，常用于 PostGIS、文件地理数据库等场景 |
| GeoHash | 空间编码、网格聚合、地图聚类、粗筛选 | 编码简单，适合分级网格表达 | 边界附近可能需要查邻近网格，精度选择影响结果 |
| PostGIS GiST/SP-GiST 索引 | 空间关系分析、复杂 SQL 空间查询 | 适合 ST_Intersects、ST_Within、ST_DWithin 等空间分析 | 更偏数据库分析能力，不是全文搜索引擎 |
如果你的项目重点是全文检索加空间过滤，例如“搜索咖啡店并限制在当前位置 2 公里内”，Elasticsearch 很合适。如果重点是严谨空间分析，例如多边形叠加、缓冲区分析、拓扑关系计算，PostGIS 或桌面 GIS 工具更合适。
BKD树索引解决的是 ES 中数值和空间查询的高效检索问题，不等同于完整 GIS 空间分析引擎。理解这一点，可以避免把 ES 用到不擅长的场景里。
检查清单：排查 ES空间搜索慢或结果不准
- 字段类型是否正确：点数据使用
geo_point，复杂几何才使用geo_shape。 - 经纬度顺序是否正确：确认
lat和lon没有写反。 - 坐标系是否一致：确认数据、底图、查询参数都使用同一坐标基准。
- 查询范围是否过大：全国级视图不要直接返回所有点，应使用聚合或分级加载。
- 空间条件是否放在 filter：纯过滤场景优先使用
bool.filter。 - 返回数量是否受控：设置合理的
size，避免一次返回海量结果。 - 是否存在深分页：大量翻页和距离排序可能拖慢查询。
- 是否需要预聚合：高密度点图层可以按网格、行政区或瓦片预聚合。
- 是否混合了文本搜索和空间过滤：先明确主排序逻辑，是相关性优先还是距离优先。
- 是否用 GIS 软件抽样验证：用 QGIS 或 ArcGIS Pro 检查样本点位置和查询范围。
FAQ：BKD树索引是什么?ES空间搜索快在哪?
BKD树索引是什么？
BKD树索引是一种适合多维数值数据的分块索引结构。它会把数值空间按维度不断切分，并记录每个数据块的范围。查询时可以快速判断哪些块与查询条件无关，从而跳过大量数据。
ES空间搜索快在哪？
ES空间搜索快的关键在于先通过 BKD树索引等底层结构做空间裁剪，减少需要精确计算的候选数据。对于矩形范围查询、距离查询和数值范围过滤，它可以避免全量扫描。
BKD树索引和 R 树有什么区别？
R 树常见于空间数据库和 GIS 软件，用矩形包围盒组织空间对象。BKD 树更偏向搜索引擎中的多维数值索引，适合 Lucene/Elasticsearch 的磁盘存储和范围查询场景。两者都能用于空间裁剪，但设计目标和实现环境不同。
Elasticsearch 的 geo_point 适合存什么数据？
geo_point 适合存储单个经纬度点，例如 POI、车辆位置、人员定位、传感器位置、订单地址坐标等。如果数据是行政区、多边形围栏或路线，应考虑 geo_shape。
为什么我的 ES 附近搜索结果位置偏了？
常见原因不是 BKD树索引错误，而是经纬度顺序写反或坐标系不一致。例如 WGS84 数据直接叠加到 GCJ-02 底图上，可能出现偏移。建议先抽样在 QGIS 或 ArcGIS Pro 中检查坐标位置。
ES 可以替代 PostGIS 做空间分析吗？
不建议简单替代。ES 更适合全文检索、属性过滤和快速空间检索；PostGIS 更适合严谨的空间分析、空间关系计算和复杂 SQL 查询。实际项目中常见组合是：PostGIS 管理和分析空间数据，Elasticsearch 承担搜索和快速过滤。
地图视窗查询应该用 geo_bounding_box 还是 geo_distance？
地图视窗查询通常使用 geo_bounding_box，因为视窗本身就是矩形范围。当前位置附近搜索通常使用 geo_distance。如果还要从近到远展示结果，可以再加 _geo_distance 排序。
结论：理解 BKD树索引，才能正确优化 ES 空间查询
BKD树索引是什么?ES空间搜索快在哪? 简单总结：BKD树索引把经纬度等多维数值数据组织成可快速裁剪的数据块，ES空间搜索通过跳过无关块、缩小候选集来提升查询效率。
对 GIS 项目来说，真正重要的不只是知道底层名字，而是把它用对：选择正确的 geo_point 或 geo_shape 字段，统一坐标系和经纬度顺序，把空间条件放在合适的过滤查询中，并控制地图视图下的返回数据量。
如果你正在做 WebGIS 搜索、POI 检索、车辆定位或空间范围筛选，可以把 BKD树索引理解为 ES 背后的空间检索加速器。但对于复杂空间分析，仍应结合 PostGIS、QGIS 或 ArcGIS Pro 等专业 GIS 工具，形成更稳妥的技术方案。
