GIS洪水淹没模拟报告?水文分析步骤是?
很多同学在做课程设计、项目汇报或应急分析时，会直接问：GIS洪水淹没模拟报告?水文分析步骤是? 这类报告不是简单把一张淹没范围图贴上去，而是要说明数据来源、地形处理、汇流分析、水位或流量设定、淹没范围提取、结果核查和不确定性。
引言：GIS洪水淹没模拟报告要解决什么问题
GIS洪水淹没模拟报告的核心目标，是回答某一水位、降雨情景或洪水流量条件下，哪些区域可能被淹没、淹没深度大约是多少、受影响的道路、居民地、耕地或设施有哪些。
对GIS学习者来说，常见难点不在于“画一张水面覆盖图”，而在于报告是否能说明清楚以下问题：
- 使用了什么地形数据，例如DEM、等高线或实测断面。
- 采用的是静态水位淹没法，还是结合水文水动力模型的结果。
- DEM是否经过填洼、裁剪、坐标统一和高程基准检查。
- 淹没范围是否与河道、堤防、道路、建筑物等现实地物相符。
- 输出成果是否包含淹没范围、淹没深度、影响统计和风险说明。
本文按一份实用报告的写法，梳理GIS洪水淹没模拟的水文分析步骤，适合使用ArcGIS Pro、QGIS、HEC-RAS、Arc Hydro、SAGA GIS或Python进行基础分析的读者参考。
背景：洪水淹没模拟常见应用场景
在GIS项目中，洪水淹没模拟常用于防洪规划、应急预案、城市内涝分析、库区回水影响分析、河道整治评估和灾害风险制图。不同场景对精度要求不同，报告写法也应有所区分。
1. 课程设计或实训报告
课程设计通常更重视流程完整性。报告需要展示DEM预处理、流向流量计算、河网提取、集水区划分、淹没范围生成和地图制图成果。即使没有实测水文数据，也要说明假设水位或模拟情景。
2. 初步风险筛查
如果目标是快速识别低洼易涝区，可以使用DEM和设定水位进行静态淹没分析。优点是操作快，适合宏观筛查；缺点是不能准确表达洪水传播过程、流速、堤防阻隔和排水设施影响。
3. 工程或应急分析
如果用于工程决策或应急调度，通常不能只依赖GIS静态叠加。需要结合水文模型、水动力模型、实测水位站、河道断面、糙率参数和边界条件，GIS主要负责数据准备、空间叠加、成果表达和影响统计。
原理：GIS洪水淹没模拟的基本逻辑
GIS洪水淹没模拟可以简单理解为：在统一坐标和高程基准下，把“可能达到的洪水水面”与“地表高程”进行比较。如果某处地表高程低于洪水水面，并且与河道或水体连通，就可能被判定为淹没区。
常见方法主要有三类。
1. 静态水位淹没法
静态水位淹没法是最容易入门的GIS方法。它假设研究区存在一个统一或分区的洪水水位，例如20米、25米或设计洪水位。将DEM中低于该水位的区域提取出来，即可得到初始淹没范围。
基本判断逻辑如下：
淹没深度 = 设定洪水水位 - DEM地面高程
当 淹没深度 > 0 时，像元可能被淹没但要注意，“低于水位”不一定等于“会被淹”。如果低洼区与河道不连通，或者被堤防、道路高填方、山脊阻隔，直接提取会产生虚假淹没斑块。因此报告中应增加连通性检查。
2. 基于河道水位线的淹没分析
在河流型洪水中，不同河段水位通常不同。更合理的做法是根据水位站、断面或模型输出结果，沿河道建立水面高程面，再与DEM比较。这样比全区统一水位更接近实际。
这种方法常见于河道洪水影响范围分析，关键在于水位点、断面线和河道中心线的空间位置必须准确。
3. 水文水动力模型结合GIS
HEC-RAS、MIKE、InfoWorks、LISFLOOD-FP等模型可以模拟水位、流速和洪水传播过程。GIS在其中承担数据准备和成果制图工作，例如生成地形、土地利用、糙率分区、断面、边界条件，以及把模型输出的水深栅格叠加到道路、建筑物、人口和土地利用数据上。
步骤：GIS洪水淹没模拟报告的水文分析流程

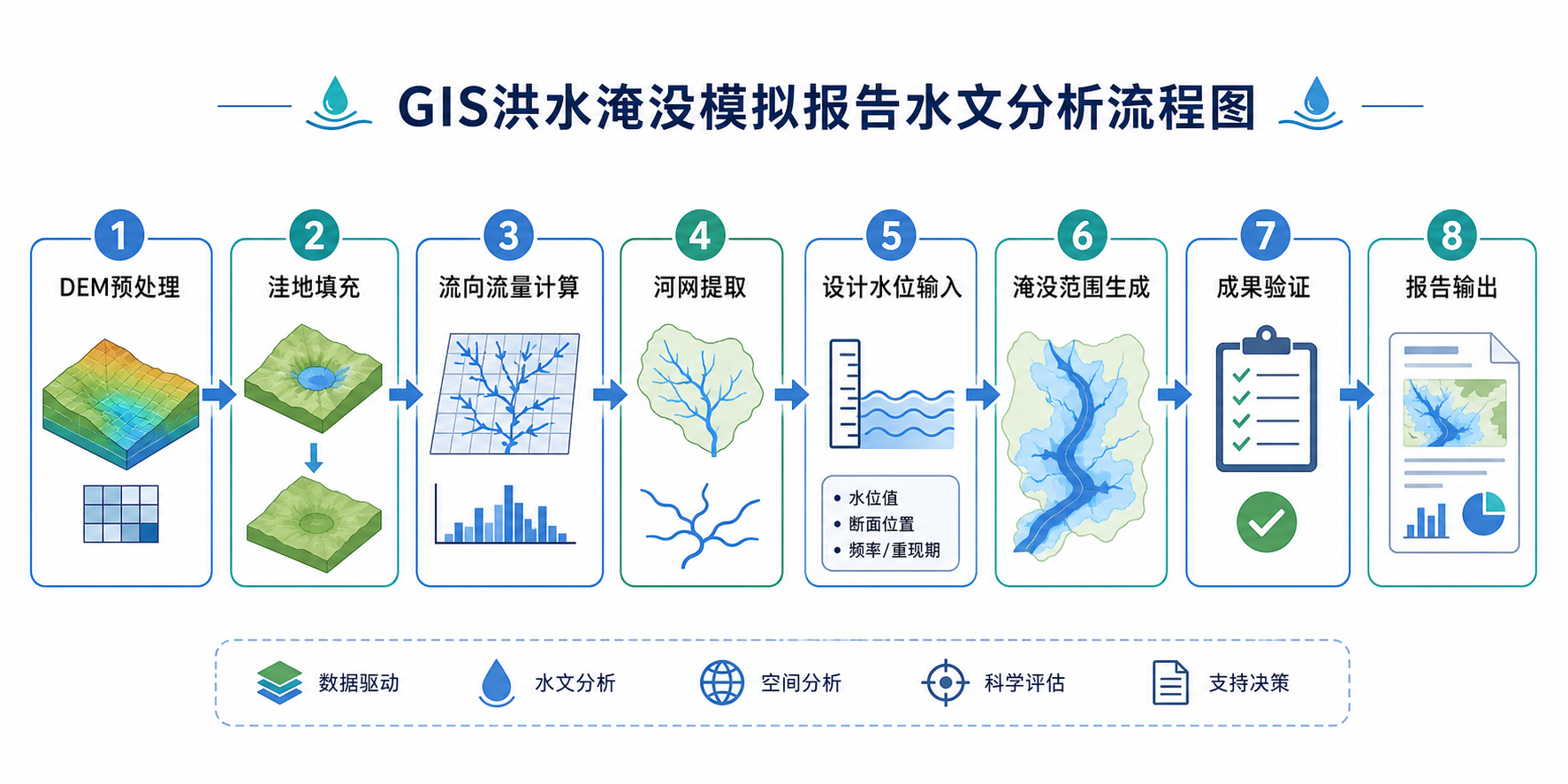

下面给出一套适合写入报告的方法流程。实际项目可以根据数据条件删减，但建议不要跳过坐标、高程、DEM质量和结果核查这几个关键环节。
步骤1：明确研究范围和模拟情景
报告开头应先说明研究对象，而不是直接进入软件操作。
- 研究区：例如某河段两岸、某城区、某水库下游或某乡镇范围。
- 模拟目标：识别淹没范围、计算淹没深度、统计受影响要素。
- 洪水情景：例如10年一遇、20年一遇、设计洪水位、历史最高水位或假定水位。
- 输出成果：淹没范围图、淹没深度图、风险分级图、面积统计表、影响对象清单。
如果是课程报告，可以写明“本次分析采用静态水位法，以DEM为基础，在假定洪水水位条件下提取淹没范围”。这样能避免把简化模型说成精确预报。
步骤2：准备基础GIS数据
洪水淹没模拟对数据质量非常敏感。建议至少准备以下数据：
| 数据类型 | 用途 | 注意事项 |
|---|---|---|
| DEM | 计算地面高程、坡度、流向、淹没深度 | 分辨率越高越好，需检查高程单位和垂直基准 |
| 河流或水系 | 确定洪水来源和连通区域 | 河道位置要与影像或DEM沟谷一致 |
| 行政区或研究区边界 | 裁剪数据和统计成果 | 坐标系需统一 |
| 土地利用、建筑、道路 | 进行影响分析 | 最好使用最新数据 |
| 水位或流量资料 | 设定模拟情景 | 需说明来源、年份和代表性 |
如果使用ArcGIS Pro，可用“投影栅格”“裁剪栅格”“填洼”“流向”“流量”等工具；如果使用QGIS，可结合Processing工具箱中的GDAL、SAGA和GRASS工具完成类似处理。
步骤3：统一坐标系和高程基准
这是很多水文分析步骤中最容易被忽视的一步。水平坐标系影响面积和距离，高程基准影响淹没深度判断。如果DEM是米单位，而水位资料是另一套基准或单位，结果会整体偏高或偏低。
建议检查：
- 所有矢量和栅格是否在同一投影坐标系下。
- DEM高程单位是否为米。
- 水位高程与DEM是否使用同一高程基准。
- 研究区是否适合使用经纬度坐标进行面积统计，通常应转换到投影坐标系。
报告中可以写明：“为保证面积和高程计算一致，本文将所有数据统一至同一投影坐标系，并在分析前检查DEM高程单位与水位资料单位。”
步骤4：DEM预处理
DEM预处理直接决定后续水文分析结果。常见处理包括裁剪、异常值检查、填洼和平滑处理。
- 按研究区边界裁剪DEM，减少计算量。
- 检查DEM是否存在无效值、异常高程或空洞。
- 执行填洼处理，消除因数据误差形成的局部洼地。
- 根据需要进行河道刻蚀或水系校正，使DEM流向更符合实际河网。
填洼不是越强越好。如果研究目标是城市内涝或真实低洼地识别，过度填洼可能抹掉实际洼地。因此报告要说明填洼目的：是为了保证水文汇流计算连续，还是为了保留真实洼地进行内涝识别。
步骤5：进行流向和流量分析
水文分析的基础步骤通常包括流向和流量计算。流向表示每个栅格像元的水往哪个相邻方向流，流量累积表示上游有多少像元汇入该位置。
常见流程如下：
- 输入填洼后的DEM。
- 计算流向栅格。
- 基于流向计算流量累积栅格。
- 设置流量阈值提取河网。
- 将栅格河网转换为矢量河流。
在报告中，流量阈值必须说明。阈值太小，提取出的沟道过密；阈值太大，支流会被遗漏。可以通过与遥感影像、已有水系图或实地资料对比来调整。
步骤6：划分集水区或汇水范围
如果分析对象是某个断面、桥梁、闸口、水库或城市排水出口，需要划分其上游集水区。集水区用于说明洪水来源范围，也可作为后续流量估算和降雨径流分析的空间基础。
常用步骤包括：
- 确定出水口或控制断面位置。
- 将出水口捕捉到高流量累积河道像元上。
- 基于流向数据计算上游集水区。
- 统计集水区面积、平均坡度、土地利用类型和不透水面比例。
如果出水口没有捕捉到正确河道，划分出来的集水区可能明显偏小或偏移，这是报告核查时必须重点检查的问题。
步骤7：设定洪水水位或导入模型结果
淹没模拟必须有明确的水位或水深来源。常见输入方式有三种：
- 使用历史洪水位，例如某水位站最高水位。
- 使用设计洪水位，例如10年一遇、50年一遇对应水位。
- 导入水动力模型输出的水面高程或水深栅格。
如果使用静态水位法，可以设置一个或多个水位情景，例如：
| 情景 | 设定水位 | 用途 |
|---|---|---|
| 低水位情景 | 18 m | 识别低洼敏感区 |
| 中水位情景 | 20 m | 模拟一般洪水影响 |
| 高水位情景 | 22 m | 评估极端洪水风险 |
如果不同河段水位不同，建议根据断面水位点插值生成水面高程栅格，而不是全区使用同一个常数水位。
步骤8：计算淹没深度和淹没范围
在GIS中，淹没深度通常通过栅格计算器完成。核心公式为：
淹没深度栅格 = 洪水水面高程栅格 - DEM高程栅格如果使用统一水位，公式可以写成：
淹没深度 = 设定水位 - DEM然后提取淹没深度大于0的区域：
当 淹没深度 > 0，判定为初始淹没区
当 淹没深度 <= 0，判定为未淹没区在QGIS中，可以使用“栅格计算器”生成水深栅格，再用“重分类”或“按表达式提取”得到淹没范围。在ArcGIS Pro中，可以使用“Raster Calculator”“Con”“Reclassify”等工具。
步骤9：进行连通性修正
仅凭高程低于水位会产生很多孤立低洼斑块。对于河流洪水，应检查这些区域是否与河道或主淹没区连通。
可采用以下方法：
- 将初始淹没区转为面，删除面积很小且与河道不连通的斑块。
- 使用区域分组工具识别连通区域，只保留与河道相交的区域。
- 结合堤防、道路、铁路等线状阻隔物进行人工核查。
- 对明显不合理的淹没孤岛在报告中说明处理原则。
这一步是让GIS洪水淹没模拟报告更可信的关键。否则结果图上会出现许多看似被淹、实际与洪水来源无关的低洼区域。
步骤10：分级制图与影响统计
淹没范围只是基础成果，报告还应统计影响对象。常见统计内容包括：
- 总淹没面积。
- 不同水深等级面积，例如0到0.5米、0.5到1米、1到2米、大于2米。
- 受影响土地利用类型面积。
- 受影响道路长度。
- 受影响建筑物数量或居民点数量。
- 重点设施是否位于淹没区内。
水深分级可参考实际需要，不建议盲目套用固定等级。对于人员通行风险，0.5米水深已经可能造成明显影响；对于农田或生态分析，分级标准可能不同。
步骤11：结果验证和合理性检查
任何洪水淹没结果都需要验证。即使是课程作业，也应加入基本的合理性检查。
- 与历史洪水范围、灾情点或遥感水体范围对比。
- 检查淹没区是否沿河道、低洼地和谷地分布。
- 检查高地、山脊和明显高程区域是否被错误淹没。
- 检查河道两岸是否存在不合理断裂。
- 检查面积统计是否受投影坐标系影响。
如果没有实测资料，也可以使用高分影像、地形阴影图、等高线和已有水系图做逻辑核查，并在报告中说明验证条件有限。
常见坑：GIS洪水淹没模拟报告最容易出错的地方
1. 坐标系不统一导致面积错误
在经纬度坐标系下直接计算面积，结果往往不适合用于报告。应将数据转换到适合研究区的投影坐标系后再统计面积和长度。
2. 高程基准不一致导致水深整体偏差
水位和DEM必须在同一高程基准下比较。如果一个是1985国家高程基准，另一个来自未知来源DEM，可能产生系统误差。报告中应说明数据来源和可能误差。
3. 把静态淹没图当作洪水过程模拟
静态水位法不能表达洪水到达时间、流速、涨落过程和排水过程。它适合快速识别潜在淹没范围，不适合作为精细工程调度依据。
4. 忽略堤防和道路阻隔
DEM分辨率较低时，堤防、道路高填方、挡墙等小尺度阻隔物可能无法体现。结果可能显示水越过堤防进入保护区。若研究区有堤防工程，应单独加入堤防高程或人工修正。
5. DEM分辨率不足
30米DEM适合区域尺度分析，但不适合精细到街区、建筑物或道路级别的城市内涝模拟。城市洪水分析最好使用更高分辨率地形数据，并考虑雨水管网和地表排水条件。
6. 没有说明水位来源
报告中只写“设定水位为20米”是不够的。应说明该水位来自历史记录、设计标准、模型输出，还是教学假设。来源不明会削弱报告可信度。
方法比较：静态水位法、GIS水文分析和水动力模型怎么选
| 方法 | 适用场景 | 优点 | 局限 |
|---|---|---|---|
| 静态水位淹没法 | 课程实训、快速筛查、缺少水文资料的初步分析 | 操作简单，GIS即可完成 | 不能表达洪水传播过程和流速 |
| GIS水文分析 | 流域识别、河网提取、汇水区划分、辅助风险判断 | 能解释地形汇流关系 | 不能单独替代水动力模拟 |
| HEC-RAS等水动力模型结合GIS | 河道洪水、工程评估、应急预案 | 可输出水位、水深、流速和过程结果 | 需要断面、糙率、边界条件和较高建模经验 |
| 遥感水体提取结合GIS | 历史洪水范围验证、灾后评估 | 可基于真实影像识别已发生淹没 | 受云雨、影像时间和水体识别精度影响 |
对于初学者，建议先掌握静态水位法和基础水文分析步骤，理解DEM、水位、流向、流量和连通性的关系；如果要做更严谨的河道洪水评估，再学习HEC-RAS与GIS的联合建模。
检查清单：提交GIS洪水淹没模拟报告前逐项核对
- 是否明确写出研究区、模拟目标和洪水情景。
- 是否列出DEM、水系、边界、水位、土地利用等数据来源。
- 是否统一坐标系，并说明面积统计使用投影坐标系。
- 是否检查DEM高程单位和水位高程基准。
- 是否完成DEM裁剪、填洼和异常值检查。
- 是否说明流向、流量、河网提取和集水区划分方法。
- 是否说明洪水水位或水面高程来源。
- 是否计算淹没深度，而不仅仅输出淹没范围。
- 是否对孤立低洼斑块做连通性检查。
- 是否统计淹没面积、不同水深等级和受影响对象。
- 是否对结果进行影像、历史洪水或地形逻辑验证。
- 是否在结论中说明方法局限和不确定性。
FAQ：GIS洪水淹没模拟报告常见问题
1. GIS洪水淹没模拟报告必须使用HEC-RAS吗？
不一定。如果是课程练习、基础风险识别或缺少水文断面资料，可以用DEM和设定水位做静态淹没分析。但如果报告用于工程评估、河道治理或应急调度，建议结合HEC-RAS等水动力模型。
2. 水文分析步骤和洪水淹没模拟有什么区别？
水文分析步骤更关注地形汇流关系，例如填洼、流向、流量、河网和集水区。洪水淹没模拟则更关注在特定水位或水动力结果下，哪些地表区域被水覆盖。两者可以结合，但不是同一个概念。
3. 只有DEM，没有水位资料，能做洪水淹没模拟吗？
可以做情景假设分析，例如设置不同水位进行敏感性测试。但报告必须明确说明这是“假定水位情景”，不能把结果写成真实洪水预报。
4. 为什么低于水位的地方没有全部作为淹没区？
因为洪水需要与河道或水源连通。某些低洼地虽然高程低于设定水位，但可能被山脊、道路、堤防或其他高地阻隔。报告中应进行连通性修正，避免虚假淹没。
5. QGIS可以完成GIS洪水淹没模拟报告吗？
可以。QGIS可以完成DEM裁剪、填洼、流向流量分析、栅格计算、淹没范围提取、矢量叠加和地图制图。复杂水动力模拟仍建议结合专门模型软件。
6. ArcGIS Pro中常用哪些工具？
常用工具包括Fill、Flow Direction、Flow Accumulation、Watershed、Raster Calculator、Con、Reclassify、Raster to Polygon、Intersect、Tabulate Area等。具体工具名称会随扩展模块和版本有所不同，使用前应确认已启用相应分析工具箱。
7. 淹没深度图应该如何分级？
常见做法是按0到0.5米、0.5到1米、1到2米、大于2米分级。但分级应根据研究目的调整，例如道路通行、居民风险、农田受灾或设施安全的关注阈值并不相同。
8. 报告结论应该写什么？
结论应概括主要淹没范围、最大或主要水深区域、受影响对象、风险集中区域，并说明数据精度、模型假设和结果适用范围。不要只写“完成了洪水淹没模拟”。
结论：一份合格报告要讲清数据、方法、结果和局限
GIS洪水淹没模拟报告的重点不是把软件步骤堆在一起，而是建立清晰的分析链条：数据是否可靠，水位从哪里来，DEM如何处理，淹没范围如何提取，结果如何验证，局限在哪里。
如果是入门学习，可以从静态水位法开始，掌握DEM预处理、流向流量分析、栅格计算和空间叠加统计。若用于更严肃的防洪决策，则应把GIS作为数据处理和成果表达平台，结合水文水动力模型、实测水位和工程资料共同完成分析。
最终，好的洪水淹没模拟报告应让读者看完后能够判断：在什么条件下、哪些区域可能被淹、淹多深、影响什么，以及这个结果能用到什么程度。
