ArcGIS镶嵌数据集咋建?黑边如何去除?

wowwwai GIS研习社 · 工具流程与项目排障

遇到“ArcGIS镶嵌数据集咋建?黑边如何去除?”这个问题，通常说明你手里有多景影像、航片或DEM栅格，需要在 ArcGIS 中统一管理、快速显示，并处理影像边缘的黑色 NoData 区域。本文以 ArcGIS Desktop / ArcMap 中的镶嵌数据集为主线，讲清楚 ArcGIS镶嵌数据集创建流程、黑边产生原因，以及常用的黑边去除方法。

引言：ArcGIS镶嵌数据集适合解决什么问题

镶嵌数据集是 ArcGIS 地理数据库中的一种影像管理方式。它不是简单把所有影像合成一个大 TIFF，而是把多幅栅格影像以目录方式组织起来，按需动态显示、查询和处理。

如果你有以下需求，使用 ArcGIS镶嵌数据集通常比直接拼接影像更合适：

• 多景遥感影像、无人机正射影像、DEM 或扫描地图需要统一加载。
• 影像数量多，直接合并成一个大文件容易过大、打开慢。
• 需要保留原始影像，同时在地图中像一张连续影像一样浏览。
• 需要动态裁切边界、去除黑边、设置镶嵌规则和金字塔。
• 需要后续发布为影像服务或供其他 GIS 工程使用。

背景：为什么镶嵌后会出现黑边

ArcGIS影像黑边通常不是显示错误，而是栅格数据本身在边缘区域存在背景值。常见背景值包括 0、255、-9999 或其他 NoData 值。

黑边最常见于以下场景：

• 倾斜或旋转后的影像外接矩形区域被填充为黑色。
• 遥感影像裁剪后，原始有效影像之外的像元值为 0。
• 无人机正射影像输出时，背景区没有正确写入 NoData。
• 多波段影像中每个波段的 NoData 设置不一致。
• 影像虽然看起来是黑边，但属性中并没有声明 NoData。

所以，黑边去除的核心不是“把黑色擦掉”，而是让 ArcGIS 正确识别哪些像元是无效背景，或者让镶嵌数据集只显示有效影像范围。

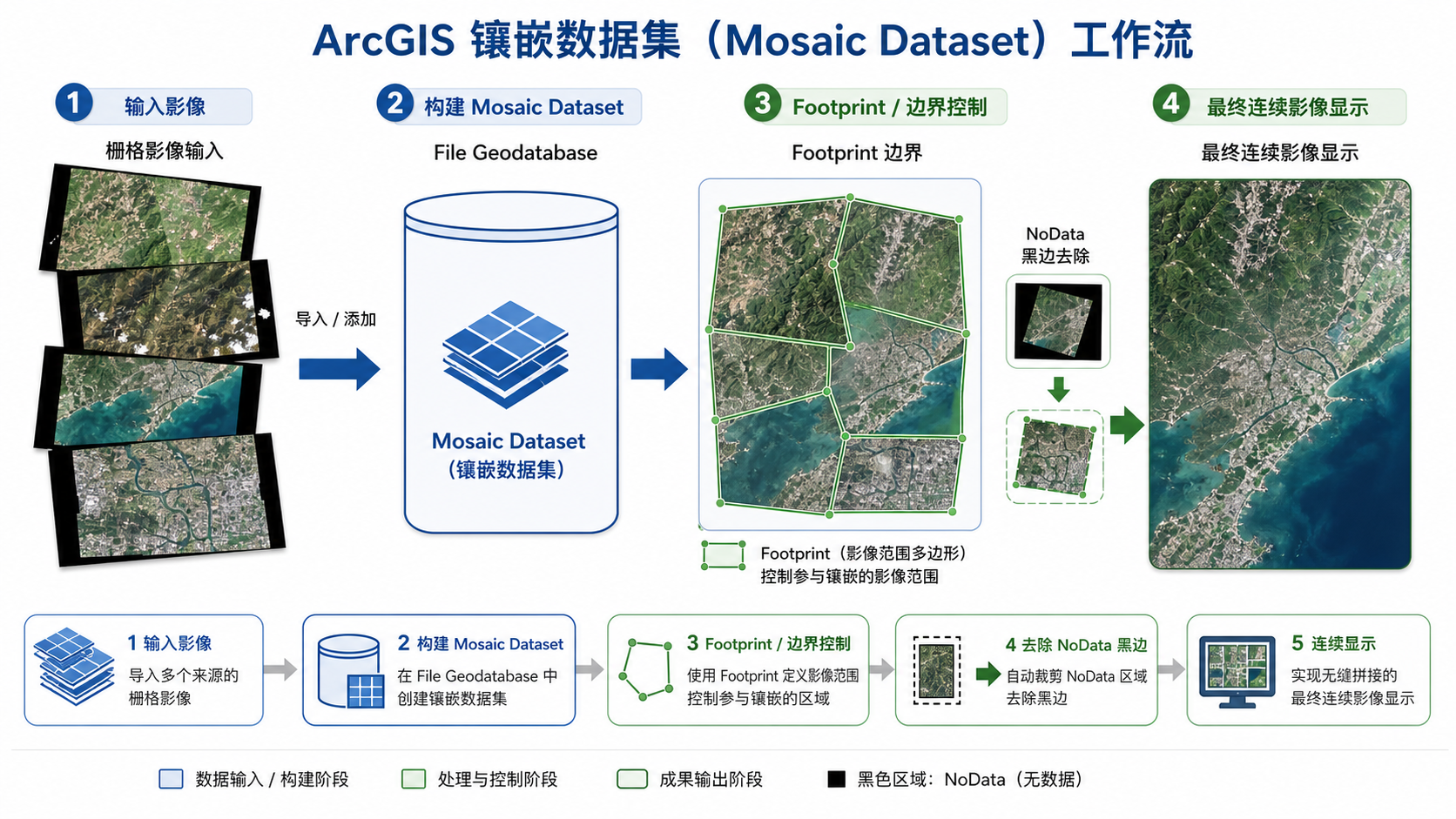

原理：ArcGIS镶嵌数据集如何管理影像和黑边

ArcGIS镶嵌数据集主要依靠三个关键概念管理影像显示：

• Raster：实际参与管理的原始栅格数据。
• Footprint：每一景影像的有效显示边界。ArcGIS 可根据 Footprint 裁掉无效区域。
• Boundary：整个镶嵌数据集的总范围边界。

如果 Footprint 包含了黑色背景区域，黑边就会跟着显示出来。如果 NoData 没有设置正确，ArcGIS 也无法自动透明化这些背景像元。

因此，处理 ArcGIS影像黑边一般有两条路线：

1. 在源影像或栅格属性中设置正确的 NoData 值。
2. 在镶嵌数据集中重新构建或编辑 Footprint，让有效边界避开黑边。

实际项目中，这两种方法经常配合使用。先声明 NoData，再构建 Footprint，效果最稳定。

步骤：ArcGIS镶嵌数据集创建流程

步骤一：准备 File Geodatabase

ArcGIS镶嵌数据集必须创建在地理数据库中，常用的是 File Geodatabase。

1. 在 ArcCatalog 或 ArcMap 的 Catalog 窗口中，右键目标文件夹。
2. 选择 New。
3. 选择 File Geodatabase。
4. 命名为项目相关名称，例如 image_mosaic.gdb。

建议不要把地理数据库放在中文路径、超长路径或网络不稳定的共享目录中。影像数据量较大时，本地 SSD 路径更稳。

步骤二：创建镶嵌数据集

1. 打开 ArcToolbox。
2. 进入 Data Management Tools。
3. 展开 Raster。
4. 选择 Mosaic Dataset。
5. 运行 Create Mosaic Dataset 工具。

主要参数建议如下：

参数	建议设置	说明
Output Location	刚创建的 File Geodatabase	镶嵌数据集必须存入地理数据库
Mosaic Dataset Name	例如 dom_mosaic	使用英文、数字、下划线更稳妥
Coordinate System	选择与影像一致或项目统一坐标系	坐标系不一致会导致错位或重投影显示变慢
Number of Bands	按影像波段数设置	RGB 影像通常为 3，单波段 DEM 通常为 1
Pixel Type	按源影像位深设置	常见有 8-bit unsigned、16-bit unsigned、32-bit float

如果不确定波段数和像元类型，可以先在 ArcMap 中查看单景影像属性，再创建镶嵌数据集。

步骤三：添加栅格数据

1. 右键刚创建的镶嵌数据集。
2. 选择 Add Rasters。
3. Raster Type 一般选择 Raster Dataset。
4. Input Data 选择影像文件所在文件夹或影像列表。
5. 勾选是否递归读取子文件夹。
6. 运行工具。

添加完成后，ArcGIS 会在镶嵌数据集中生成影像记录、Footprint 和相关属性。此时可以先把镶嵌数据集拖入 ArcMap，检查影像是否基本显示正常。

步骤四：构建金字塔和统计值

影像数量多或分辨率高时，如果不构建金字塔和统计值，浏览会很慢，拉伸显示也可能不正确。

1. 在 ArcToolbox 中打开 Build Pyramids And Statistics。
2. 输入影像数据或镶嵌数据集。
3. 勾选构建金字塔。
4. 勾选计算统计值。
5. 运行后重新加载图层检查显示速度。

金字塔用于小比例尺快速显示，统计值用于影像拉伸、渲染和显示优化。对于大型镶嵌数据集，这一步很重要。

步骤：ArcGIS影像黑边去除的实用方法

方法一：设置 NoData 值去除黑边

如果黑边像元值明确，比如 RGB 三个波段的黑边都是 0，那么可以通过设置 NoData 让 ArcGIS 把这些像元视为透明背景。

1. 右键影像或镶嵌数据集图层。
2. 打开 Properties。
3. 进入 Symbology 或相关显示设置。
4. 检查是否存在 NoData 显示选项。
5. 将背景值设置为 NoData，例如 0。

如果要批量处理源影像，可以使用 ArcToolbox 中的 Set Raster Properties 工具设置 NoData。

注意，多波段影像的黑边有时不是简单的 0，而是每个波段组合为 0,0,0。只设置单个波段可能效果不完整，需要检查各波段值。

方法二：在添加栅格时指定背景值

在 Add Rasters To Mosaic Dataset 工具中，可以设置与 NoData、背景值相关的参数。不同 ArcGIS 版本界面略有差异，但思路一致：让工具在加入影像时识别背景像元。

适用场景：

• 黑边像元值稳定，例如全部为 0。
• 影像很多，不想逐个设置 NoData。
• 希望在镶嵌数据集内部统一处理背景区域。

操作时建议先用 2 到 3 张影像测试效果，确认黑边确实消失后，再批量添加全部影像。不要一上来处理几百景数据，否则发现参数不对时返工成本很高。

方法三：重新构建 Footprint 裁掉黑边

如果黑边是由于影像旋转、裁剪或无效边缘造成的，仅设置 NoData 不一定可靠。这时可以通过构建 Footprint 来确定有效影像边界。

1. 打开 Build Footprints 工具。
2. 输入目标镶嵌数据集。
3. 根据黑边特征设置最大数据值、最小数据值或边界检测参数。
4. 运行工具。
5. 刷新 ArcMap，检查黑边是否被 Footprint 裁掉。

Footprint 构建完成后，ArcGIS 会根据有效边界显示影像。对于无人机正射影像、旋转影像和带背景填充值的遥感图像，这个方法非常常用。

方法四：手动编辑 Footprint

自动构建 Footprint 有时会误判，比如水体、阴影、深色屋顶被识别成黑边。此时可以手动编辑 Footprint。

1. 将镶嵌数据集添加到 ArcMap。
2. 显示 Footprint 图层。
3. 启动编辑。
4. 选择需要修改的 Footprint 面。
5. 编辑边界，使其贴合有效影像范围。
6. 保存编辑并停止编辑。

手动编辑适合少量关键影像，不适合大规模批量数据。如果影像很多，应优先优化 NoData 和 Build Footprints 参数。

方法五：先预处理源影像再建镶嵌数据集

如果源影像本身质量较差，黑边值混乱，或不同影像背景值不一致，建议先进行预处理，再创建 ArcGIS镶嵌数据集。

常见预处理包括：

• 统一投影坐标系。
• 统一像元大小。
• 设置或重写 NoData 值。
• 裁剪有效范围。
• 转换为 GeoTIFF 等更稳定的格式。

预处理可以用 ArcGIS 工具完成，也可以用 GDAL 等命令行工具完成。对于长期项目，源数据规范化往往比在镶嵌数据集里反复修补更可靠。

常见坑：ArcGIS镶嵌数据集和黑边处理容易出错的地方

坑一：坐标系没统一，影像看起来像“没拼上”

镶嵌数据集可以管理不同坐标系的影像，但如果源数据坐标系缺失或定义错误，就会出现错位、偏移或显示不到一起的问题。

检查方法：

• 右键单景影像查看 Spatial Reference。
• 确认是“定义投影”问题还是“投影转换”问题。
• 不要用 Define Projection 代替 Project Raster。

坑二：把黑色有效地物误删了

很多影像中本来就有黑色或接近黑色的地物，例如水体、阴影、沥青路面。如果简单把所有 0 值都当作 NoData，可能会误删有效区域。

处理前建议放大检查黑边和有效地物的像元值。如果黑边和有效地物值相同，应优先使用 Footprint，而不是粗暴设置 NoData。

坑三：只处理显示，没有处理数据本身

有时在 ArcMap 中通过图层属性让黑边透明了，但换一台电脑、换一个工程或发布服务后黑边又出现。这说明你只是修改了显示方式，没有把 NoData 或 Footprint 写入稳定的数据管理流程。

更稳妥的做法是：

• 在源影像属性中设置 NoData。
• 在镶嵌数据集中构建 Footprint。
• 保存图层文件或发布前重新检查服务预览效果。

坑四：金字塔缓存里仍然有旧黑边

如果你修改了 NoData 或 Footprint，但缩小地图时仍看到黑边，可能是旧金字塔或缓存仍在影响显示。

可以尝试重新构建金字塔、统计值，或者刷新 ArcMap 缓存后再检查。

坑五：镶嵌数据集路径移动后影像丢失

镶嵌数据集通常记录源影像路径。如果你移动了原始影像文件夹，可能导致镶嵌数据集无法找到数据。

项目归档时建议保持固定目录结构，或在移动后使用修复路径工具更新影像路径。

方法比较：NoData、Footprint 和源数据预处理怎么选

方法	适用场景	优点	局限
设置 NoData	黑边像元值固定且清晰	操作快，批量处理方便	可能误删同值有效地物
构建 Footprint	影像有旋转边、外接矩形黑边	更适合裁掉影像外部无效区	参数不当会误判边界
手动编辑 Footprint	少量关键影像边界复杂	控制精确	不适合大量影像
源数据预处理	数据来源复杂、背景值混乱	最稳定，便于长期维护	前期工作量较大
仅图层透明显示	临时制图预览	最快	换工程或发布服务后不一定生效

如果是正式项目，推荐顺序是：先检查源影像 NoData，再创建 ArcGIS镶嵌数据集，然后构建 Footprint，最后根据需要重建金字塔和统计值。

检查清单：建完镶嵌数据集后必须验证这些点

• 镶嵌数据集是否创建在 File Geodatabase 中。
• 坐标系是否与项目要求一致。
• 影像是否全部成功添加，没有遗漏路径。
• 不同影像之间是否存在明显错位。
• 黑边是否在大比例尺和小比例尺下都消失。
• 是否误删了水体、阴影、道路等深色有效地物。
• Footprint 是否贴合有效影像范围。
• Boundary 是否覆盖完整研究区。
• 是否构建了金字塔和统计值。
• 重新打开 ArcMap 或换工程加载后，显示效果是否仍然正常。

FAQ：ArcGIS镶嵌数据集咋建和黑边去除常见问题

1. ArcGIS镶嵌数据集和 Mosaic To New Raster 有什么区别？

Mosaic To New Raster 会生成一个新的栅格文件，相当于把多幅影像真正合成一个结果。镶嵌数据集则是动态管理多幅影像，保留原始数据，适合数据量大、需要长期维护或发布影像服务的场景。

2. ArcGIS影像黑边去除后为什么放大正常，缩小又出现？

常见原因是金字塔、统计值或缓存没有更新。修改 NoData 或 Footprint 后，建议重新构建金字塔和统计值，并刷新地图显示。

3. 黑边不是纯黑，而是接近黑色，怎么处理？

如果黑边值不是固定的 0，可以尝试使用 Build Footprints 根据像元值范围识别有效区域。但要小心阴影、水体等深色地物被误判。最好先抽样查看像元值，再决定阈值。

4. ArcGIS镶嵌数据集可以直接删除源影像吗？

不建议。镶嵌数据集通常引用源影像路径，并不等于把所有像元完整复制进数据库。删除源影像后，镶嵌数据集可能无法正常显示。

5. 为什么设置了 NoData，黑边还是没有消失？

可能有几个原因：黑边值并不是你设置的值；多波段 NoData 设置不完整；镶嵌数据集使用了旧缓存；Footprint 仍然包含背景区域。建议按“像元值检查、NoData 设置、Footprint 构建、金字塔重建”的顺序排查。

6. 无人机正射影像建镶嵌数据集，应该优先用哪种黑边处理方式？

无人机正射影像常见外接矩形黑边，优先检查导出时是否写入 NoData。如果源影像没有正确 NoData，再使用 Build Footprints 或手动修正 Footprint，通常比单纯设置透明色更稳。

结论：先识别黑边来源，再选择处理方式

ArcGIS镶嵌数据集的关键不只是“把影像加进去”，而是正确管理坐标系、NoData、Footprint、Boundary、金字塔和统计值。黑边问题的本质，是 ArcGIS 没有准确识别无效像元或有效影像范围。

实操时可以按这个顺序处理：先创建 File Geodatabase 和镶嵌数据集，再添加栅格影像，随后检查 NoData 和 Footprint，最后重建金字塔与统计值。这样既能解决 ArcGIS影像黑边去除问题，也能让镶嵌数据集在后续制图、分析和发布中更稳定。
