GPS轨迹漂移怎么修?地图匹配算法是?

wowwwai GIS研习社 · 工具流程与项目排障

引言

“GPS轨迹漂移怎么修?地图匹配算法是?”是很多 GIS 学生、WebGIS 开发者和轨迹数据分析人员都会遇到的问题：手机、车载终端或户外采集设备记录的 GPS 点，看起来没有沿着道路走，而是在道路两侧来回跳动，甚至穿过建筑、水面或绿地。

如果只是做轨迹展示，轻微漂移可能还能接受；但如果要计算里程、停留点、道路通行量、车辆路径或配送轨迹，GPS轨迹漂移会直接影响分析结果。本文用一个实用视角说明：GPS轨迹漂移怎么修，地图匹配算法是什么，以及在 GIS 项目中如何落地处理。

背景：为什么 GPS 轨迹会漂移

GPS 轨迹漂移并不一定说明设备坏了。定位点本质上是传感器估算结果，受卫星信号、采样频率、城市环境、坐标系和后处理方法影响很大。

常见原因包括：

• 城市峡谷效应：高楼反射卫星信号，导致定位点偏到道路另一侧或建筑内部。
• 隧道、高架、地下停车场：GNSS 信号弱，设备可能依赖基站、Wi-Fi 或惯性估算，误差会增大。
• 采样间隔过长：例如每 30 秒采一个点，车辆已经转弯多次，中间路径只能靠推测。
• 坐标系不一致：WGS84、GCJ-02、BD-09 或投影坐标混用，会造成整体偏移。
• 设备噪声：低成本手机或车载终端在静止状态也可能产生“原地漂移”。
• 道路数据不准确：道路中心线缺失、方向错误、拓扑断裂，也会影响地图匹配结果。

所以，讨论 GPS轨迹漂移怎么修，不能只说“把点吸附到最近道路”。真正可靠的处理需要同时检查数据质量、坐标系、速度逻辑和道路网络。

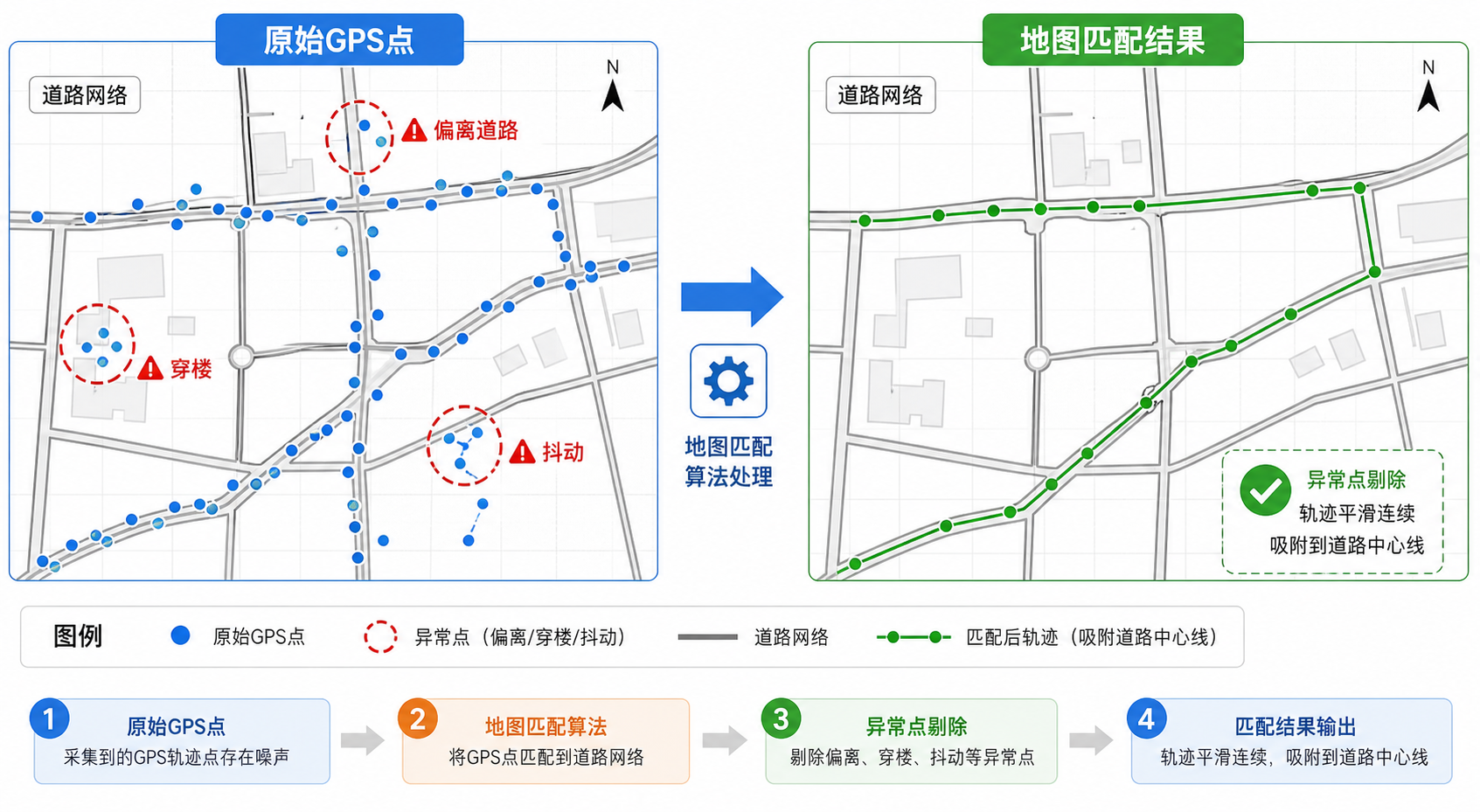

原理：地图匹配算法是什么

地图匹配算法，是把一串带时间顺序的 GPS 点匹配到道路网络上的过程。它的目标不是简单找最近线，而是推断“用户最可能实际经过了哪一条道路”。

在 GIS 中，地图匹配通常会综合以下信息：

• 空间距离：GPS 点距离候选道路有多远。
• 方向一致性：轨迹运动方向是否与道路方向接近。
• 道路连通性：连续两个点匹配到的道路是否能在网络中连通。
• 速度合理性：两点之间的最短路径长度与时间差是否符合车辆或步行速度。
• 道路等级或通行规则：主干路、高速路、单行线、禁行道路等会影响候选路径选择。

常见地图匹配算法可以分为几类：

• 最近邻匹配：把点吸附到最近道路，简单快，但容易错。
• 基于规则的匹配：同时考虑距离、方向、速度、道路等级，适合工程快速实现。
• 隐马尔可夫模型 HMM：把轨迹点看作观测值，把真实道路位置看作隐藏状态，是轨迹匹配中很常用的方法。
• 路径级匹配：先为相邻点计算候选路径，再选出整体代价最小的一条路径。

对于多数 GIS 项目，地图匹配算法的核心可以理解为一句话：不要只看某一个 GPS 点离哪条路最近，而要看整条轨迹在道路网络上是否连续、合理、可行。

步骤：GPS轨迹漂移怎么修

步骤一：先确认坐标系和偏移类型

修 GPS 轨迹漂移前，先判断是“随机漂移”还是“整体偏移”。两者处理方式不同。

• 随机漂移：轨迹点在道路附近抖动，有些点偏左、有些点偏右，适合用滤波、异常点剔除和地图匹配。
• 整体偏移：整条轨迹相对底图偏移几十到几百米，通常是坐标系问题。

在中国互联网地图环境中，常见坐标包括 WGS84、GCJ-02 和 BD-09。GPS 设备通常输出 WGS84，而高德、腾讯、百度等底图可能使用加密坐标或不同坐标体系。如果坐标系没处理正确，后续地图匹配算法会把错误当成真实漂移，结果会更差。

检查建议：

• 确认原始轨迹坐标来源，是 GPS 原始 WGS84，还是已经被 SDK 转换过。
• 确认底图或道路数据的坐标系。
• 在 QGIS 或 ArcGIS Pro 中叠加轨迹和道路，观察是否为整体同方向偏移。
• 如果是中国互联网底图场景，特别注意 GCJ-02 与 WGS84 的差异。

步骤二：清洗明显异常点

在做地图匹配前，建议先清洗明显异常点。异常点会干扰算法，使匹配路径绕远、跳路或穿越不可能通行的区域。

可按以下规则初筛：

• 删除经纬度为空、为 0 或超出合理范围的点。
• 删除时间戳重复或时间倒序的点。
• 根据相邻点距离和时间差计算速度，剔除不可能速度点。
• 如果设备有精度字段，如 horizontal_accuracy，优先剔除精度很差的点。
• 对静止场景，使用停留点识别或距离阈值减少原地抖动。

下面是一个简单的 Python 思路，用于计算相邻 GPS 点速度并标记异常点。实际项目中阈值应根据步行、骑行、汽车或货车场景调整。

import pandas as pd
from math import radians, sin, cos, sqrt, atan2

def haversine(lon1, lat1, lon2, lat2):
    r = 6371000
    lon1, lat1, lon2, lat2 = map(radians, [lon1, lat1, lon2, lat2])
    dlon = lon2 - lon1
    dlat = lat2 - lat1
    a = sin(dlat / 2) ** 2 + cos(lat1) * cos(lat2) * sin(dlon / 2) ** 2
    return 2 * r * atan2(sqrt(a), sqrt(1 - a))

df = pd.read_csv("gps_points.csv")
df["time"] = pd.to_datetime(df["time"])
df = df.sort_values("time")

df["prev_lon"] = df["lon"].shift(1)
df["prev_lat"] = df["lat"].shift(1)
df["prev_time"] = df["time"].shift(1)

df["dist_m"] = df.apply(
    lambda r: haversine(r["prev_lon"], r["prev_lat"], r["lon"], r["lat"])
    if pd.notnull(r["prev_lon"]) else 0,
    axis=1
)
df["dt_s"] = (df["time"] - df["prev_time"]).dt.total_seconds()
df["speed_mps"] = df["dist_m"] / df["dt_s"]

# 示例：车辆轨迹中，超过 55 m/s 约等于 198 km/h，可先标记为疑似异常
df["is_outlier"] = df["speed_mps"] > 55

clean_df = df[~df["is_outlier"]].copy()
clean_df.to_csv("gps_points_clean.csv", index=False)

步骤三：选择道路网络数据

地图匹配算法依赖道路网络。道路数据越完整，匹配结果越可靠。

常见道路数据来源包括：

• OpenStreetMap：适合学习、原型验证和部分项目分析，但局部地区完整性需要检查。
• 政务或测绘道路数据：精度和权威性通常更好，但获取和授权成本较高。
• 企业自有道路数据：适合物流、园区、矿区、港口等封闭场景。
• 导航服务 API：适合快速接入，但要注意调用限制、费用和数据不可完全落地的问题。

道路网络至少应具备以下字段或结构：

• 道路几何线。
• 道路 ID。
• 道路等级。
• 通行方向或单行线字段。
• 拓扑连通关系。
• 可选的限速、道路名称、道路类型字段。

步骤四：生成候选道路

对每个 GPS 点，在一定搜索半径内查找候选道路。例如城市车行轨迹可从 30 米到 100 米开始测试；如果设备精度较差或采样间隔长，可适当放宽。

候选道路生成时建议记录：

• GPS 点到道路的垂直距离。
• 投影到道路上的位置。
• 道路方向与轨迹方向夹角。
• 道路等级。
• 该候选点所在道路的 ID。

如果一个 GPS 点附近没有任何候选道路，不要强行匹配。应先标记为未匹配点，后续再根据上下文判断是否补齐。

步骤五：计算匹配代价

地图匹配算法通常会为每个候选道路计算一个代价或概率。代价越小，说明该候选越可信。

可以从以下维度设计评分：

• 距离代价：离 GPS 点越远，代价越高。
• 方向代价：道路方向与轨迹方向差异越大，代价越高。
• 路径代价：相邻候选点之间在道路网络上的最短路径越不合理，代价越高。
• 速度代价：网络路径长度除以时间差后，如果速度异常，代价提高。
• 道路偏好：车辆轨迹可适当偏好主干路，步行轨迹则不能简单偏好机动车道。

最简单的工程做法是使用加权评分；更稳健的方法是使用 HMM 地图匹配，将每个 GPS 点的候选道路作为隐藏状态，通过观测概率和转移概率选择最可能路径。

步骤六：输出匹配后的轨迹

地图匹配完成后，输出结果可以有几种形式：

• 吸附点：每个 GPS 点对应一个道路上的投影点。
• 匹配道路段：输出轨迹经过的道路 ID 列表。
• 连续路径线：根据道路网络生成完整通行路径。
• 质量字段：记录匹配置信度、距离误差、未匹配点数量等。

如果只是地图展示，吸附点或连续路径线即可。如果要做道路通行量统计、轨迹挖掘或交通分析，应保留道路 ID 和匹配质量字段，方便后续聚合和审计。

步骤七：验证修正效果

GPS轨迹漂移怎么修，不能只看处理后“变顺眼”了没有，还要验证结果是否真实合理。

建议至少检查：

• 匹配后轨迹是否出现不可能掉头。
• 是否穿越隔离带、河流、铁路或封闭区域。
• 是否错误匹配到高架下方辅路，或辅路匹配到高架。
• 速度曲线是否出现异常尖峰。
• 起终点是否被错误吸附到无关道路。
• 抽样与影像图、街景、业务记录或订单地址核对。

常见坑：GPS轨迹漂移修正中最容易出错的地方

只做最近道路吸附

最近道路吸附是最常见的误区。城市道路密集时，最近道路不一定是实际道路。例如高架、辅路、匝道、平行道路之间距离很近，单点最近匹配很容易跳来跳去。

忽略坐标系偏移

如果 WGS84 轨迹直接叠加到 GCJ-02 底图上，看起来就像 GPS轨迹漂移。此时使用地图匹配算法无法从根本上修复问题，必须先统一坐标系。

采样间隔太长还强行还原路径

如果两个 GPS 点间隔几分钟，中间可能经过多条道路。算法只能推测最可能路径，不能保证真实路径。对于需要精确轨迹的业务，应提高采样频率或结合订单、传感器、路网限制信息。

道路网络拓扑有断裂

很多线数据看起来是道路，但节点没有真正连通。地图匹配需要基于道路网络寻路，如果拓扑断裂，算法可能找不到合理路径，或者绕很远。

没有区分步行、骑行和车辆

不同交通方式的速度范围、可通行道路和路径偏好不同。车辆不能走人行道，步行不一定沿机动车道路中心线。地图匹配算法要结合业务场景配置。

方法比较：不同 GPS 轨迹修正方案怎么选

方法	适用场景	优点	局限
坐标系转换	整条轨迹相对底图整体偏移	必要且基础，能快速解决整体错位	不能处理随机抖动和异常点
异常点剔除	轨迹中有飞点、跳点、速度异常	实现简单，可显著提升后续匹配质量	阈值设置不当会误删真实点
平滑滤波	静止漂移或轻微抖动	适合展示优化，轨迹更平滑	可能抹掉真实转弯，不适合道路级匹配
最近道路吸附	道路稀疏、轨迹质量较好	简单快速，开发成本低	复杂路网下容易匹配错误
规则型地图匹配	中小型项目、业务规则明确	可解释性强，便于调参	规则复杂后维护成本上升
HMM 地图匹配	城市道路、车辆轨迹、复杂路网	能综合连续轨迹信息，稳定性较好	实现和参数调试比简单吸附复杂
商业地图匹配 API	快速上线、导航相关业务	道路数据完整，工程接入快	成本、调用限制、数据合规需要评估

检查清单：开始修 GPS 轨迹前先看这 10 项

• 轨迹坐标系是否与道路数据或底图一致。
• 轨迹点是否按同一个设备、同一趟行程分组。
• 时间戳是否连续、无倒序、无重复。
• 采样间隔是否满足业务精度要求。
• 是否存在明显飞点、零点、空值点。
• 是否计算过相邻点速度并识别异常。
• 道路网络是否完整，拓扑是否连通。
• 是否区分车辆、骑行、步行等交通方式。
• 是否设置了合理的候选道路搜索半径。
• 是否保留匹配置信度、未匹配点和异常原因。

FAQ

GPS轨迹漂移怎么修最简单？

最简单的流程是：先统一坐标系，再剔除明显异常点，然后把轨迹点吸附到附近道路。如果只是展示效果，这已经能解决一部分问题。但如果要做道路级分析，建议使用地图匹配算法，而不是单纯最近道路吸附。

地图匹配算法一定能还原真实行驶路线吗？

不能。地图匹配算法只能根据 GPS 点、道路网络和规则推断最可能路径。如果采样间隔太长、道路数据缺失或 GPS 点误差过大，结果仍然可能不准确。因此应输出匹配置信度，并对低质量轨迹单独处理。

GPS 轨迹整体偏移几十米，是不是要用地图匹配？

不一定。整体偏移通常优先检查坐标系，例如 WGS84、GCJ-02、BD-09 是否混用。如果坐标系错误，应先做坐标转换，再考虑地图匹配。

QGIS 可以处理 GPS轨迹漂移吗？

QGIS 可以用于检查和预处理 GPS 轨迹，例如叠加道路、检查坐标系、删除异常点、计算距离、生成缓冲区和可视化结果。但复杂地图匹配通常需要插件、Python 脚本、PostGIS 网络分析，或接入专门的地图匹配服务。

PostGIS 能做地图匹配吗？

PostGIS 适合做空间查询、候选道路筛选、距离计算和结果存储。若结合 pgRouting，可以进一步做道路网络路径计算。但完整的 HMM 地图匹配还需要额外的算法逻辑，通常会用 Python、Java 或后端服务实现。

轨迹点应该先平滑还是先地图匹配？

一般建议先做异常点剔除，再做地图匹配。平滑滤波适合展示层优化，但如果在地图匹配前过度平滑，可能改变真实转弯位置，导致匹配到错误道路。

地图匹配后的里程一定比原始 GPS 里程准吗？

多数车辆道路场景下，匹配到道路网络后的里程更接近实际通行里程。但如果道路网络不完整、上下行道路错误、匝道缺失或轨迹采样过稀，地图匹配里程也可能偏差很大，需要结合业务样本验证。

结论

GPS轨迹漂移怎么修，关键不是简单把点拉到最近道路，而是按流程判断问题来源：先检查坐标系，再清洗异常点，然后结合道路网络使用地图匹配算法。

地图匹配算法的价值在于综合距离、方向、速度和道路连通性，推断轨迹最可能经过的道路。对于轻量展示，可以用坐标转换、异常点剔除和简单吸附；对于交通分析、车辆轨迹、道路流量统计等场景，应优先考虑规则型或 HMM 地图匹配，并保留匹配质量指标。

实际项目中，最稳妥的做法是小样本先验证：选几条有真实路径参考的轨迹，反复检查坐标系、道路网络、搜索半径和异常点阈值。只有验证通过后，再批量处理全部 GPS 轨迹。
