ArcMap界面怎么认识?基础操作有哪些?

GIS基础理论
Dr.GIS
wowwwai GIS研习社 · 工具流程与项目排障

很多刚接触 ArcGIS Desktop 的同学，打开软件后第一反应就是：ArcMap界面怎么认识?基础操作有哪些? 这篇教程就围绕这个问题，把 ArcMap 的主要界面区域、常用工具、数据加载、图层管理、属性表查看、简单制图输出等基础操作梳理清楚，帮助你先建立一套可复用的入门工作流。

引言：先把 ArcMap 当成一个“地图编辑工作台”来理解

ArcMap 是 ArcGIS Desktop 中最常用的桌面 GIS 制图与空间数据处理软件之一。它的核心作用不是简单“看地图”，而是把矢量、栅格、表格、坐标系统、符号化、标注和版面输出组织到一个工程中。

如果你是 GIS 初学者，不建议一开始就记所有按钮。更实用的学习方式是先理解 ArcMap 的几个基本问题：

  • 数据从哪里添加？
  • 图层在哪里管理？
  • 地图视图在哪里操作？
  • 属性信息在哪里查看？
  • 制图成果如何导出？

掌握这些基础后，再学习空间分析、编辑工具、地理处理工具箱会顺畅很多。

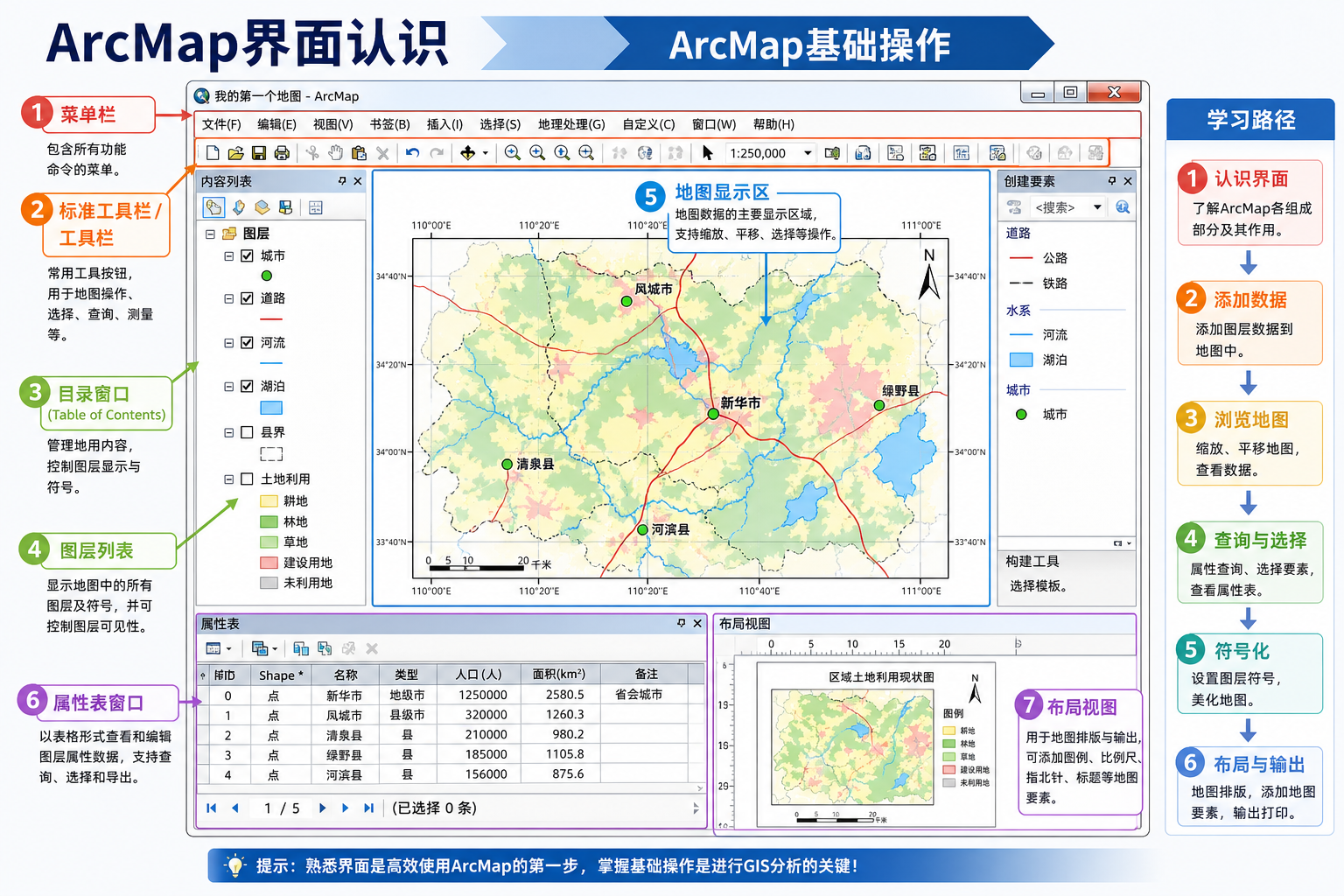

ArcMap界面认识与ArcMap基础操作区域示意图
ArcMap 常见界面区域示意：重点认识图层列表、地图显示区、工具栏、目录窗口和布局视图。

背景：为什么很多人觉得 ArcMap 界面复杂

ArcMap 的界面看起来复杂，主要原因是它把“数据管理、地图浏览、属性查询、图层编辑、空间分析、制图输出”放在同一个软件环境中。对于初学者来说，按钮很多，但真正入门时高频使用的区域并不多。

一个典型的 ArcMap 工作过程通常是：

  1. 新建或打开地图文档。
  2. 添加 Shapefile、地理数据库、影像或表格数据。
  3. 检查坐标系和图层范围。
  4. 调整图层顺序和符号样式。
  5. 查看属性表，进行简单选择或查询。
  6. 切换布局视图，添加比例尺、图例、指北针。
  7. 导出地图图片或 PDF。

所以，认识 ArcMap 界面时不要从“每个菜单是什么意思”开始，而要从“完成一张地图需要经过哪些界面区域”开始。

原理：ArcMap 的核心界面由哪些部分组成

1. 菜单栏

菜单栏位于 ArcMap 窗口顶部，包含 File、Edit、View、Bookmarks、Insert、Selection、Geoprocessing、Customize、Windows、Help 等菜单。它负责提供完整功能入口。

初学阶段常用的菜单包括：

  • File：新建、打开、保存地图文档，导出地图。
  • View：切换数据视图和布局视图。
  • Selection：按属性或位置选择要素。
  • Geoprocessing：打开缓冲区、裁剪、相交等空间处理工具。
  • Customize：打开或关闭工具栏，设置扩展模块。

2. 工具栏

工具栏是 ArcMap 基础操作最集中的区域。常见工具栏包括 Standard、Tools、Editor、Layout、Draw 等。

入门阶段最常用的是 Tools 工具栏，其中包括：

  • 放大、缩小、平移。
  • 全图显示。
  • 返回上一个视图范围。
  • 识别工具。
  • 选择要素工具。
  • 清除选择。

如果某个工具栏不见了，可以在菜单栏选择 Customize > Toolbars，勾选需要显示的工具栏。

3. Table Of Contents 图层列表

Table Of Contents 通常位于左侧，也常被叫作“图层列表”或“内容列表”。它是 ArcMap界面认识中最关键的部分之一。

在这里可以完成：

  • 控制图层显示与隐藏。
  • 调整图层上下顺序。
  • 打开图层属性。
  • 设置符号系统。
  • 查看图层数据源。
  • 打开属性表。

图层绘制顺序很重要。一般来说，点图层放在最上面，线图层放在中间，面图层和影像图层放在下面。否则面图层可能遮挡线和点。

4. 地图显示区

地图显示区是中间最大的区域，用于显示空间数据。你在工具栏中执行放大、缩小、选择、识别等操作时，主要作用对象就是地图显示区。

地图显示区不等于最终出图页面。ArcMap 有两个常用视图：

  • Data View 数据视图：适合浏览、编辑和分析数据。
  • Layout View 布局视图：适合排版出图，添加图例、比例尺、标题等制图元素。

5. Catalog 目录窗口

Catalog 目录窗口用于浏览本地文件夹、地理数据库、数据库连接和工具箱。你可以把它理解为 ArcMap 内置的数据资源管理器。

常用操作包括：

  • 连接文件夹。
  • 浏览 Shapefile、栅格影像和地理数据库。
  • 拖拽数据到地图中。
  • 创建文件地理数据库。
  • 查看工具箱。

6. 属性表

属性表用于查看空间要素的字段信息。例如一个行政区面图层，每个面要素可能包含名称、编码、面积、人口等字段。

在图层列表中右键图层，选择 Open Attribute Table，即可打开属性表。属性表是后续属性查询、字段计算、数据检查的重要入口。

步骤：ArcMap 基础操作完整入门流程

步骤一：新建或打开地图文档

ArcMap 的地图工程文件扩展名通常是 .mxd。它记录的是地图中加载了哪些图层、符号样式、标注、布局设置等信息。

  1. 打开 ArcMap。
  2. 选择空白地图模板。
  3. 点击 File > Save As。
  4. 将地图文档保存为 .mxd 文件。

需要注意，.mxd 文件一般不直接保存数据本身，而是保存数据路径和地图配置。因此移动工程时，要同时移动原始数据文件。

步骤二：添加 GIS 数据

ArcMap 添加数据最常用的方法是点击工具栏上的 Add Data 按钮。常见可加载数据包括 Shapefile、File Geodatabase、栅格影像、CAD 数据、Excel 表格等。

  1. 点击 Add Data 按钮。
  2. 找到数据所在文件夹。
  3. 选择需要加载的图层。
  4. 点击 Add。
  5. 观察图层是否出现在左侧 Table Of Contents 中。

如果找不到数据路径，可以先在 Catalog 窗口中右键 Folder Connections，选择 Connect To Folder，把常用数据目录连接进来。

步骤三：检查图层是否正常显示

添加数据后，如果地图显示区没有看到图层，不一定是数据损坏。可以按下面顺序检查：

  • 图层左侧复选框是否勾选。
  • 是否点击了全图显示按钮。
  • 图层是否被其他面图层遮挡。
  • 数据坐标系是否与当前数据框坐标系不一致。
  • 图层比例尺显示范围是否被限制。

初学者常见问题是图层已经加载，但当前地图范围不在数据范围内。右键图层，选择 Zoom To Layer，通常可以快速定位到该图层。

步骤四：调整图层顺序

ArcMap 按照图层列表从下到上的顺序绘制地图。下面的图层先画，上面的图层后画。

建议按以下顺序组织图层：

  • 底图或影像放在最下方。
  • 面图层放在底图上方。
  • 线图层放在面图层上方。
  • 点图层放在最上方。
  • 注记或标注保持在视觉最清晰的位置。

如果点、线看不见，优先检查是否被面图层盖住。

步骤五：设置图层符号

符号化是 ArcMap 基础操作中的核心技能。它决定地图是否清晰、是否能表达主题。

  1. 在图层列表中右键目标图层。
  2. 选择 Properties。
  3. 进入 Symbology 选项卡。
  4. 选择 Single Symbol、Categories 或 Quantities。
  5. 设置颜色、线型、填充样式或分级方法。
  6. 点击 OK 查看效果。

常见符号方式包括：

  • Single Symbol：所有要素使用同一种符号。
  • Categories：按字段分类显示，例如按土地利用类型着色。
  • Quantities：按数值分级显示，例如按人口密度分级设色。

步骤六：查看和筛选属性表

属性表是理解空间数据内容的重要窗口。右键图层，选择 Open Attribute Table 即可查看字段。

常用属性表操作包括：

  • 按字段排序。
  • 选择某一条记录并在地图中高亮。
  • 按属性选择要素。
  • 字段计算。
  • 导出选中记录。

如果要按条件选择要素，可以使用 Selection > Select By Attributes。例如选择某个区县名称、某一类用地类型或面积大于指定值的要素。

步骤七：使用识别工具查看单个要素

识别工具通常是蓝色圆形带字母 i 的按钮。点击后，在地图上点选一个要素，就可以查看该要素的属性信息。

这个工具适合快速检查：

  • 某个点代表什么对象。
  • 某条线的名称或等级。
  • 某个面的行政区名称。
  • 符号显示是否与属性字段对应。

步骤八：切换数据视图和布局视图

ArcMap 有两个非常重要的视图模式。初学者经常把它们混在一起。

视图 主要用途 适合操作
Data View 数据浏览、编辑、分析 缩放、选择、查询、处理数据
Layout View 地图排版和输出 添加图例、比例尺、标题、导出地图

如果你只是查看和处理数据，优先使用 Data View。如果要制作一张可以提交或打印的地图，则切换到 Layout View。

步骤九：添加图例、比例尺和指北针

在布局视图中，可以通过 Insert 菜单添加制图元素。

  1. 切换到 Layout View。
  2. 选择 Insert > Legend 添加图例。
  3. 选择 Insert > Scale Bar 添加比例尺。
  4. 选择 Insert > North Arrow 添加指北针。
  5. 选择 Insert > Title 添加地图标题。
  6. 调整各元素位置，避免遮挡地图主体。

出图时，图例不一定要包含所有图层。只保留读图需要的关键图层，地图会更清楚。

步骤十：导出地图

完成地图排版后，可以导出为图片或 PDF。

  1. 选择 File > Export Map。
  2. 选择输出格式，例如 PDF、PNG、JPEG。
  3. 设置分辨率。
  4. 选择保存路径。
  5. 点击 Save。

如果用于论文、报告或打印，优先考虑 PDF 或高分辨率 PNG。如果只是屏幕展示，普通 PNG 通常更方便。

常见坑：ArcMap 初学者最容易遇到的问题

1. 打开 .mxd 后图层出现红色感叹号

红色感叹号表示 ArcMap 找不到数据源。原因通常是数据文件被移动、重命名，或者工程拷贝时只拷贝了 .mxd，没有拷贝原始数据。

解决方法：

  1. 右键带红色感叹号的图层。
  2. 选择 Data > Repair Data Source。
  3. 重新指定正确的数据文件路径。
  4. 如果多个图层在同一目录，修复一个后其他图层可能自动恢复。

2. 添加图层后地图空白

地图空白不一定是加载失败。先右键图层选择 Zoom To Layer。如果仍然看不到，再检查图层符号、比例尺范围和坐标系。

3. 图层位置偏移

图层位置偏移通常与坐标系统有关。ArcMap 可以进行动态投影显示，但前提是数据本身坐标系定义正确。

需要区分两个概念：

  • Define Projection：给没有坐标系定义的数据补充坐标系说明。
  • Project：真正把数据转换到另一个坐标系。

如果把“定义投影”误当成“坐标转换”，很容易导致图层显示错误。

4. 属性表中文乱码

Shapefile 的中文字段或属性值在 ArcMap 中出现乱码，常与编码设置有关。可以优先检查数据来源、字段命名和编码格式。对于重要数据，建议尽量使用文件地理数据库保存，减少 Shapefile 编码限制带来的问题。

5. 工具栏不见了

如果常用工具栏消失，可以通过 Customize > Toolbars 重新勾选。常用工具栏包括 Standard、Tools、Editor、Layout 和 Draw。

6. 不能编辑图层

无法编辑可能有多种原因：

  • 没有开启 Editor 工具栏。
  • 没有选择 Start Editing。
  • 数据所在文件夹没有写入权限。
  • 数据格式不支持当前编辑操作。
  • 图层处于只读状态。

编辑前建议先备份数据，避免误删或误改。

方法比较：ArcMap 常用界面区域与适用场景

界面或工具 主要作用 适合新手掌握的操作
Table Of Contents 管理图层显示、顺序和样式 开关图层、调整顺序、打开属性表
Map Display 查看地图和执行交互操作 放大、缩小、平移、选择要素
Catalog 浏览和管理数据目录 连接文件夹、拖拽加载数据
Attribute Table 查看和管理属性字段 排序、查询、选择记录
Data View 数据浏览与分析 检查数据、空间查询、地理处理
Layout View 地图排版与输出 添加图例、比例尺、导出地图

如果你的目标是学习 ArcMap基础操作，建议先熟练掌握 Table Of Contents、地图显示区、属性表和布局视图。这四个区域已经覆盖大多数入门任务。

检查清单：第一次使用 ArcMap 建议按这个顺序检查

  • 是否已经保存 .mxd 地图文档？
  • 数据是否存放在固定路径，避免后续路径丢失？
  • 图层是否正确加载到 Table Of Contents？
  • 是否使用 Zoom To Layer 检查图层范围？
  • 图层顺序是否合理，面图层是否遮挡点线图层？
  • 坐标系是否正确，多个图层是否能对齐？
  • 属性表字段是否能正常打开和识别？
  • 符号化是否表达了主要地图信息？
  • 布局视图中是否添加了标题、图例、比例尺和指北针？
  • 导出地图前是否检查了页面大小和分辨率？

建议新手每次练习 ArcMap 时都用同一套流程：添加数据、检查显示、查看属性、设置符号、布局出图。流程稳定后，再学习编辑和空间分析。

FAQ：ArcMap界面怎么认识和基础操作常见问题

1. ArcMap 和 ArcCatalog 有什么区别？

ArcMap 主要用于地图显示、制图、编辑和空间分析。ArcCatalog 更偏向数据管理，例如浏览文件夹、创建地理数据库、查看元数据等。ArcMap 中的 Catalog 窗口可以完成很多 ArcCatalog 的常见数据浏览操作。

2. ArcMap 的 Data View 和 Layout View 应该用哪个？

做数据检查、查询、编辑和分析时使用 Data View。制作最终地图、添加图例和比例尺、导出图片或 PDF 时使用 Layout View。

3. 为什么 ArcMap 添加数据后看不到图层？

常见原因包括当前视图范围不对、图层未勾选、图层被遮挡、符号颜色与背景接近、比例尺范围限制、坐标系错误等。建议先右键图层选择 Zoom To Layer。

4. ArcMap 中图层顺序怎么安排比较合理？

通常底图和影像放最下方，面图层放其上，线图层再上，点图层最上。这样可以避免重要点线要素被面图层遮挡。

5. ArcMap 能直接编辑 Shapefile 吗？

可以。需要打开 Editor 工具栏，选择 Start Editing，然后选择要编辑的数据图层。编辑完成后要保存编辑内容。正式编辑前建议备份原始数据。

6. ArcMap 中属性表有什么用？

属性表用于查看每个空间要素的非空间信息，例如名称、类型、编号、面积、长度等。它也是属性查询、字段计算、数据筛选和统计分析的重要入口。

7. ArcMap 工具栏太多，初学者先学哪些？

优先掌握 Standard、Tools、Layout 和 Editor 工具栏。Standard 用于保存和添加数据，Tools 用于地图浏览和选择，Layout 用于出图排版，Editor 用于数据编辑。

8. ArcMap 保存的 .mxd 文件是不是包含所有数据？

通常不是。.mxd 主要保存地图配置和数据路径，并不一定包含原始空间数据。拷贝工程时要同时拷贝 Shapefile、地理数据库、影像等数据文件。

结论：认识 ArcMap 界面要围绕实际工作流

ArcMap界面怎么认识?基础操作有哪些? 这个问题的关键不是背按钮，而是理解 ArcMap 的工作流：加载数据、管理图层、浏览地图、查看属性、设置符号、布局输出。

对于 GIS 初学者，建议先重点掌握图层列表、地图显示区、Catalog 窗口、属性表、数据视图和布局视图。只要这些基础操作熟练，后续学习空间分析、数据编辑、坐标转换和专题制图都会更容易。

如果你刚开始学习 ArcMap，可以用一个简单的行政区边界数据、道路数据和兴趣点数据做练习。按本文步骤完整做一遍，从添加数据到导出地图，就能基本建立 ArcMap 入门操作框架。
