“等高线转三维模型?GIS软件怎么实现?”这个问题，本质上是在问：如何把二维等高线数据转成可查看、可分析、可导出的三维地形模型。很多 GIS 初学者手里只有等高线 SHP、DWG 或 DXF 文件，却希望生成 DEM、TIN、三维地形表面，甚至导出到 SketchUp、Unity、Cesium 或三维建模软件中使用。本文以常见 GIS 工作流为主，讲清楚等高线转三维模型的原理、操作步骤、常见坑和软件选择。

引言：等高线转三维模型适合解决什么问题

等高线转三维模型常用于地形可视化、坡度分析、工程选址、流域分析、景观设计、三维场景搭建和 WebGIS 三维展示。只要等高线带有正确的高程字段，就可以通过 GIS 软件生成连续地形面。

需要先明确一点：等高线本身不是三维模型，它只是把相同高程的点连成线。GIS 软件要做的事情，是根据这些线的高程值进行插值，生成 DEM 栅格或 TIN 不规则三角网，再进一步显示为三维地形。

背景：为什么不能直接把等高线当成三维地形

在 CAD 或 GIS 中，等高线通常表现为一组线要素。它们可能看起来已经表达了地形起伏，但在空间分析和三维显示中还不够。

原因主要有三个：

• 等高线只描述离散高程线：两条等高线之间的区域没有明确高程值，需要插值计算。
• 二维线不等于三维面：即使线要素有高程字段，也只是线的属性，不是连续地形表面。
• 三维模型需要表面结构：常见结构包括 DEM 栅格、TIN 三角网或带高程的网格模型。

因此，等高线转三维模型通常不是一步“转换格式”，而是一个“高程建模”过程。

原理：等高线转三维模型的核心思路

等高线转三维模型常见有两条路线：生成 DEM 和生成 TIN。

1. 等高线生成 DEM

DEM 是数字高程模型，通常是栅格数据。每个像元都有一个高程值。GIS 软件会根据等高线的高程字段进行插值，把线之间的区域补成连续地形。

这种方法适合做坡度、坡向、剖面、流域、水文和栅格分析。在 QGIS、ArcGIS Pro、GDAL 和 GRASS GIS 中都很常见。

2. 等高线生成 TIN

TIN 是不规则三角网，使用三角形拼接成地形表面。它更适合表达地形突变、工程地形、道路边坡、局部地形建模等场景。

ArcGIS Pro 的 3D Analyst、QGIS 的 TIN 插值工具，以及部分 CAD/GIS 工程软件都可以从等高线创建 TIN。

3. DEM 或 TIN 再转三维显示

生成 DEM 或 TIN 后，可以在 GIS 软件中设置垂直夸张、阴影渲染、三维视图，也可以进一步导出为 OBJ、STL、glTF、3D Tiles 或其他三维格式。

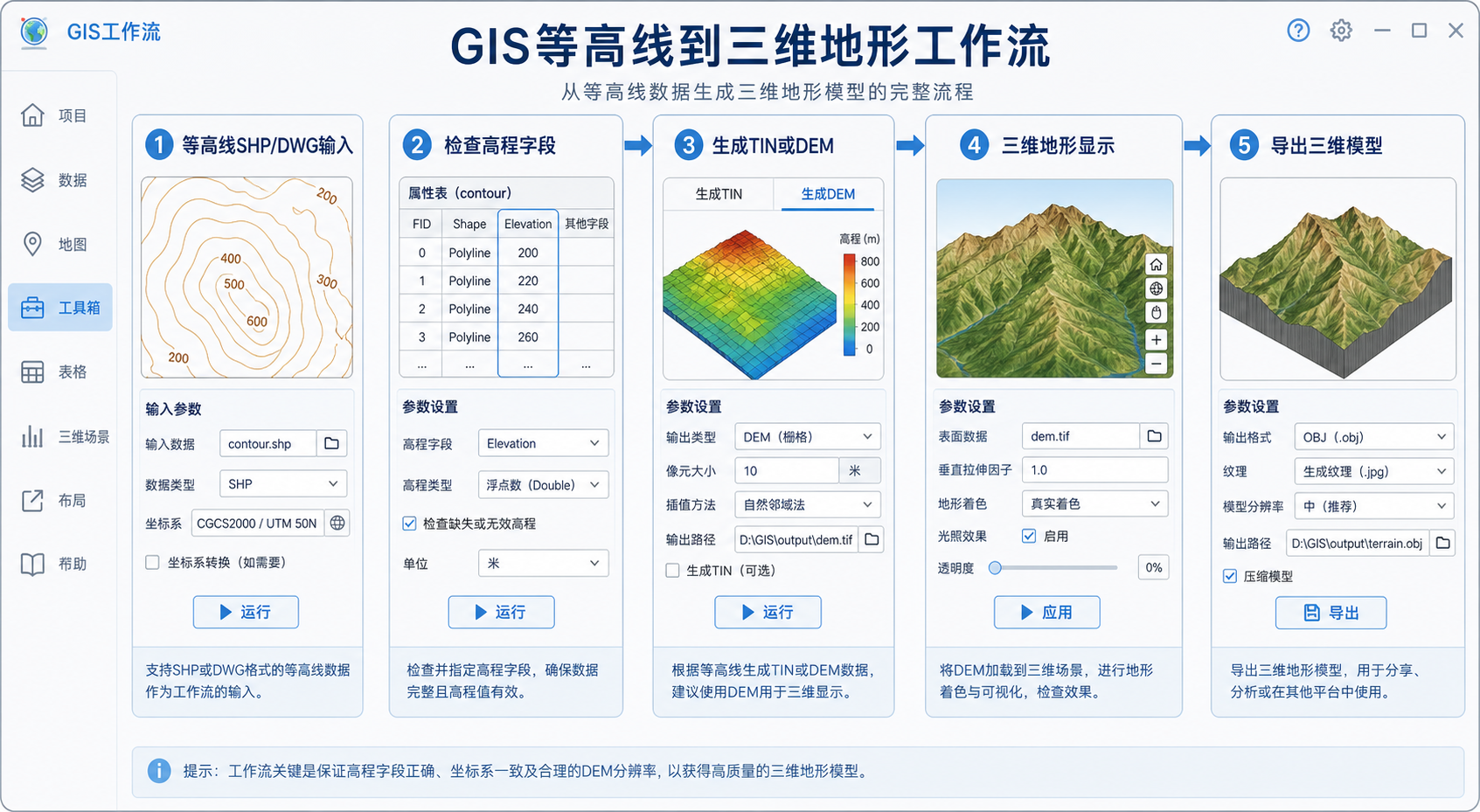

步骤：用 GIS 软件实现等高线转三维模型

下面给出一个通用流程，适用于 QGIS、ArcGIS Pro 和类似 GIS 软件。具体菜单名称可能不同，但逻辑一致。

步骤一：准备等高线数据

首先导入等高线数据。常见格式包括 SHP、GeoPackage、DWG、DXF 和 FileGDB。

• 如果是 SHP 或 GeoPackage，直接添加到 GIS 工程中。
• 如果是 DWG 或 DXF，建议先转换为 GIS 线要素图层。
• 如果 CAD 等高线是三维线，需要确认 Z 值是否能被 GIS 正确读取。
• 如果 CAD 等高线只有文字标注，没有高程属性，需要先把标注转成可用高程字段。

关键检查项是：每条等高线必须有一个表示高程的字段，例如 ELEV、Contour、Height 或 Z。

步骤二：检查坐标系和单位

等高线转三维模型前必须检查坐标系。地形建模最怕平面单位和高程单位不一致。

• 如果数据是经纬度坐标，单位是度，不建议直接做地形插值。
• 应优先投影到米制坐标系，例如 CGCS2000 高斯克吕格、UTM 或地方工程坐标系。
• 高程单位通常应为米。
• 如果平面单位是米、高程单位也是米，三维地形比例才正常。

如果直接用经纬度等高线生成三维模型，常会出现地形被拉伸、压扁、比例异常的问题。

步骤三：清理等高线拓扑问题

在生成 DEM 或 TIN 前，建议先检查等高线质量。

• 删除重复线、空几何和明显错误线。
• 检查高程字段是否为空。
• 检查高程值是否有异常，例如 20 米误写成 2000 米。
• 检查等高线是否被错误打断。
• 检查局部区域是否缺线太多。

等高线质量越差，生成的三维模型越容易出现尖刺、坑洞、阶梯状异常或局部塌陷。

步骤四：在 QGIS 中用等高线生成 DEM

如果使用 QGIS，可以采用 TIN 插值或 GRASS 插值工具生成 DEM。

1. 打开 QGIS，加载等高线图层。
2. 确认图层坐标系为米制投影坐标系。
3. 打开处理工具箱。
4. 搜索 TIN interpolation 或中文界面中的 TIN 插值工具。
5. 输入图层选择等高线图层。
6. 插值属性选择高程字段，例如 ELEV。
7. 类型选择结构线或断裂线，具体取决于工具参数。
8. 设置输出范围，建议使用等高线范围或研究区边界。
9. 设置像元大小，例如 5 米、10 米或根据等高距和数据比例尺确定。
10. 运行工具，得到 DEM 栅格。

生成 DEM 后，可以加载阴影图、坡度图或在 QGIS 三维地图视图中设置该 DEM 为地形图层。

步骤五：在 ArcGIS Pro 中用等高线创建 TIN 或 DEM

如果使用 ArcGIS Pro，可以通过 3D Analyst 或 Spatial Analyst 完成等高线转三维模型。

1. 在 ArcGIS Pro 中添加等高线数据。
2. 检查高程字段和坐标系。
3. 如果要生成 TIN，可使用 Create TIN 工具。
4. 输入要素选择等高线图层。
5. 高度字段选择高程字段。
6. 表面要素类型可根据数据选择为硬断线或软断线。
7. 如果要生成 DEM，可先生成 TIN，再使用 TIN To Raster 转为栅格。
8. 也可以使用 Topo to Raster 工具直接从等高线生成更适合水文连续性的 DEM。
9. 在 Local Scene 中加载 DEM 或 TIN，设置高程表面和垂直夸张。

ArcGIS Pro 的优势是三维场景和分析工具比较完整，适合工程项目和正式成果输出。

步骤六：设置三维显示效果

DEM 或 TIN 生成后，还需要设置三维显示参数。

• 高程表面：指定 DEM 或 TIN 作为地形高度来源。
• 垂直夸张：地形起伏不明显时可适当设置 1.5 到 3 倍，但不要用于精确工程量分析。
• 渲染方式：可叠加影像、地形晕渲、坡度图或土地利用图。
• 范围裁剪：用研究区边界裁剪 DEM，减少无关区域。
• 分辨率控制：像元过大会丢失细节，像元过小会导致文件过大和显示卡顿。

步骤七：导出三维模型

不同 GIS 软件支持的导出格式不同。常见做法如下：

• 导出 DEM 为 GeoTIFF，用于 GIS 分析或 WebGIS 地形服务。
• 导出 TIN 或三维网格，用于三维建模软件。
• 通过插件或中间工具导出 OBJ、STL、glTF。
• 如果要在 Cesium 中使用，可进一步处理为地形瓦片或 3D Tiles。
• 如果要在 Blender 或 Unity 中使用，通常需要把 DEM 转成网格模型。

需要注意：GIS 中的三维地形显示和真正的三维模型文件不是一回事。前者是在 GIS 软件中动态渲染，后者是导出的网格或三维格式文件。

常见坑：等高线转三维模型容易失败的原因

1. 高程字段不是数字类型

很多 CAD 转来的等高线，高程值可能是文本字段。插值工具需要数字字段，如果字段是字符串，工具可能无法选择或生成错误结果。

解决方法是新建数字字段，把文本高程转换为数值。

2. 等高线没有真实高程值

有些图纸看起来有等高线和标注，但线本身没有高程属性。标注文字只是图面说明，不能直接用于插值。

这种情况需要先进行属性赋值，或通过 CAD/GIS 数据整理把标注高程关联到对应等高线。

3. 坐标系使用经纬度

经纬度单位是度，不适合直接做以米为单位的地形插值。结果可能比例异常，也可能影响像元大小设置。

正确做法是先投影到合适的米制坐标系，再生成 DEM 或 TIN。

4. 像元大小设置不合理

像元大小太大，地形细节会丢失；像元大小太小，文件会非常大，插值时间变长，三维显示也会卡顿。

经验上，像元大小可参考等高距、数据比例尺和项目需求。不要为了“更精细”盲目设置极小像元。

5. 等高线间距不均或缺失

如果部分区域等高线稀疏，插值结果会出现不自然的平滑面。如果有断崖、堤坝、道路边坡等地形突变，只靠普通等高线可能表达不足。

这时可以补充高程点、断裂线、测量点或已有 DEM，提高模型质量。

6. 直接把等高线拉高显示

有些软件可以把等高线按 Z 值拉到三维空间中显示，但这只是三维线框，不是地形表面。

如果目标是三维地形模型，仍然需要生成 DEM、TIN 或网格表面。

方法比较：QGIS、ArcGIS Pro 和其他工具怎么选

方法	适合场景	优点	注意事项
QGIS TIN 插值	学习、开源流程、小中型等高线建模	免费，操作直观，可生成 DEM	参数需要仔细设置，复杂工程地形需补充数据
ArcGIS Pro Create TIN	工程项目、三维分析、正式成果	TIN 和三维场景能力强，工具链完整	部分功能需要对应扩展模块许可
ArcGIS Pro Topo to Raster	水文连续 DEM、流域分析	生成的 DEM 更适合水文分析	需要正确输入等高线、高程点、水系等数据
GDAL/GRASS	批处理、自动化、开源生产流程	适合脚本化和大批量处理	学习成本略高，需理解参数含义
CAD/Civil 3D 类工具	道路、市政、工程测量地形	适合工程断面、土方和设计场景	GIS 分析和坐标管理能力需额外检查

如果你是 GIS 初学者，建议先用 QGIS 跑通“等高线生成 DEM”的流程。如果你在做工程项目或需要三维场景成果，ArcGIS Pro 或专业工程软件更合适。如果你要做 WebGIS 三维发布，需要进一步关注 DEM 瓦片、地形服务和 3D Tiles。

检查清单：生成三维模型前后要确认什么

建模前检查

• 等高线是否为线要素，而不是纯图片或无法识别的 CAD 图形。
• 每条等高线是否有数字型高程字段。
• 高程单位是否为米，是否存在异常值。
• 数据是否已经投影到米制坐标系。
• 研究区范围是否明确。
• 等高距是否一致，局部是否有缺线。
• 是否需要补充高程点、山脊线、山谷线或断裂线。

建模后检查

• DEM 或 TIN 是否覆盖完整研究区。
• 三维地形是否出现尖刺、深坑或明显断裂。
• 坡面是否过度平滑或过度锯齿。
• 叠加原始等高线后，高程趋势是否一致。
• 剖面线检查是否符合实际地形起伏。
• 导出模型后坐标和高程比例是否正常。

FAQ：等高线转三维模型常见问题

没有高程字段的等高线可以转三维模型吗？

不能直接转换。等高线转三维模型必须知道每条线的高程值。如果只有图面标注，需要先把标注高程整理成线要素属性，或者重新获取带高程属性的数据。

等高线转 DEM 和等高线转 TIN 哪个更好？

没有绝对更好。DEM 更适合栅格分析、坡度坡向、水文分析和 WebGIS 地形底图；TIN 更适合工程地形、局部地形突变和三维表面表达。很多项目会先生成 TIN，再转 DEM，或者两者都保留。

QGIS 可以实现等高线转三维模型吗？

可以。QGIS 可以通过 TIN 插值、GRASS 工具或相关插件把等高线生成 DEM，并在三维地图视图中显示地形。如果要导出复杂三维模型，可能需要结合 Blender、GDAL 或其他转换工具。

ArcGIS Pro 做等高线转三维模型需要哪些工具？

常用工具包括 Create TIN、TIN To Raster、Topo to Raster、Raster Surface 和 Local Scene 三维场景。部分三维分析功能可能需要 3D Analyst 或 Spatial Analyst 等扩展许可。

为什么生成的三维地形特别平或者特别陡？

常见原因是坐标单位和高程单位不一致，例如平面坐标是经纬度，高程是米；或者三维显示中垂直夸张设置不合理。应先检查坐标系、单位和高程字段，再调整显示参数。

等高线转三维模型能直接用于 Cesium 吗？

不能简单地把等高线直接丢进 Cesium 当地形。通常需要先生成 DEM，再制作地形瓦片，或把地形网格转换为 3D Tiles、glTF 等适合三维 WebGIS 的格式。

结论：等高线转三维模型的关键不是按钮，而是数据质量

等高线转三维模型的标准流程是：检查等高线高程字段，确认坐标系和单位，清理数据质量问题，生成 DEM 或 TIN，再进行三维显示和导出。QGIS、ArcGIS Pro、GDAL、GRASS 和工程类软件都能完成这个任务，但适用场景不同。

实际项目中，最重要的不是找到某个“转换按钮”，而是确保等高线具有可靠高程、合理坐标系和足够的数据密度。只要前期数据检查到位，后面的三维地形建模就会稳定很多。
