《CesiumJS如何无缝对接虚幻引擎？GIS数据迁移与场景融合实战指南（附：坐标转换脚本）》这篇文章解决的是一个很具体的问题：你已经有 CesiumJS 中能正常加载的 GIS 数据、3D Tiles、地形或影像服务，现在希望把它迁移到虚幻引擎中，用于数字孪生、三维城市、仿真推演或可视化展示，但发现坐标、比例、模型位置和场景融合经常对不上。

很多 GIS 同学第一次把 CesiumJS 场景接入 Unreal Engine 时，会误以为“都是 Cesium，数据应该直接通用”。实际项目里，真正容易出问题的是坐标基准、单位、地理参考原点、模型轴向、瓦片服务路径、材质显示和性能策略。本文按实战流程讲清楚：哪些数据可以直接迁移，哪些需要转换，如何在虚幻引擎中复现 CesiumJS 场景，以及如何用脚本完成经纬度到 Unreal 坐标的转换验证。

引言：为什么 CesiumJS 对接虚幻引擎不是简单复制代码

CesiumJS 运行在浏览器中，常见用途是 WebGIS 三维可视化；虚幻引擎运行在桌面或应用程序中，更适合高质量渲染、仿真交互、数字孪生大屏和沉浸式应用。二者都可以使用 Cesium 生态，但运行环境、渲染管线和坐标处理方式不同。

在 CesiumJS 中，你通常会写类似这样的代码加载 3D Tiles：

const tileset = await Cesium.Cesium3DTileset.fromUrl(
  "https://example.com/tileset.json"
);
viewer.scene.primitives.add(tileset);

而在虚幻引擎中，一般不是复制这段 JavaScript，而是通过 Cesium for Unreal 插件创建 Cesium3DTileset 组件，填写 Tileset URL 或 Cesium ion 资产 ID。数据可以复用，但加载方式、坐标显示和场景融合方式需要重新配置。

本文重点围绕三个关键词展开：CesiumJS 对接虚幻引擎、GIS 数据迁移、坐标转换脚本。你可以把它当成一份从 WebGIS 三维场景迁移到 Unreal 数字孪生场景的检查手册。

背景：CesiumJS 场景迁移到虚幻引擎时最常见的问题

在实际项目中，CesiumJS 场景能正常显示，并不代表虚幻引擎中一定能无缝还原。常见问题包括以下几类。

• 3D Tiles 能加载，但位置偏移：模型在虚幻引擎中漂到海上、地下，或与影像底图错开。
• 模型比例异常：建筑、管线、设备模型看起来过大或过小，通常与单位、坐标转换或原始模型导出设置有关。
• 高程不一致：CesiumJS 中贴地正常，虚幻引擎中出现悬浮或下沉，常见原因是地形源不同或模型高度基准不一致。
• 局部模型与全球地球难以融合：例如 BIM、FBX、glTF 模型需要叠加到真实经纬度位置，但 Unreal 默认使用厘米单位的局部坐标。
• Web 服务访问失败：CesiumJS 能访问的服务，在 Unreal 中因为跨域、鉴权、内网地址、证书或路径问题加载失败。
• 性能明显下降：同一套 3D Tiles 在浏览器中可接受，但在虚幻引擎中叠加复杂材质、后处理和大场景后帧率下降。

这些问题的根源并不是某个按钮没点，而是 GIS 坐标体系和游戏引擎坐标体系之间存在天然差异。理解这个差异，是做好 CesiumJS 对接虚幻引擎的前提。

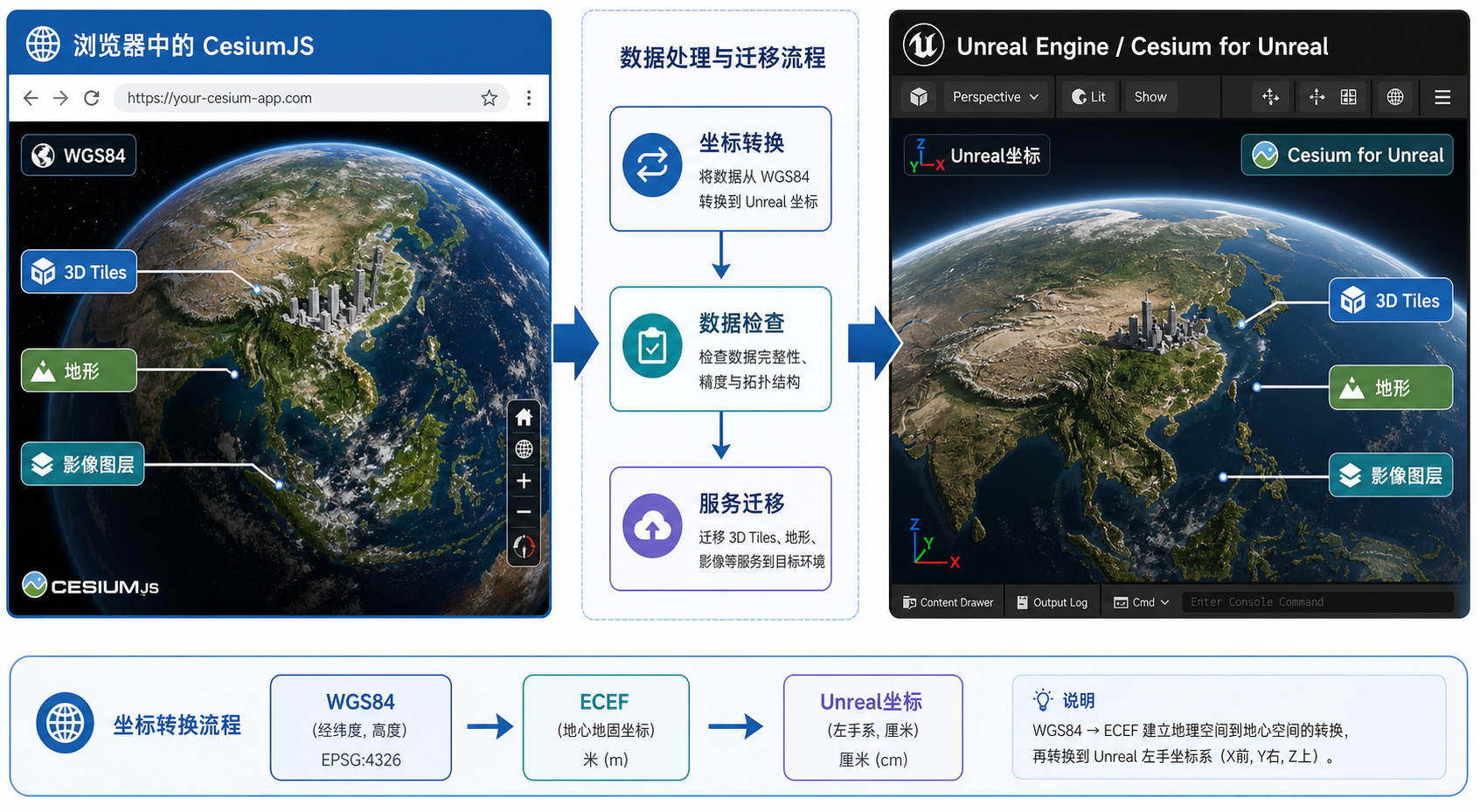

原理：CesiumJS、Cesium for Unreal 与坐标体系的关系

1. CesiumJS 常用的是地理坐标与地心坐标

CesiumJS 默认围绕 WGS84 椭球工作。开发时你经常接触的是经度、纬度、高度，也就是 Longitude、Latitude、Height。内部渲染时，Cesium 会把这些坐标转换为 ECEF 坐标，即 Earth-Centered, Earth-Fixed，中文常称为地心地固坐标。

简单理解：

• 经纬度高度：适合 GIS 人员读写，例如 116.391、39.907、50。
• ECEF：适合全球三维计算，单位通常是米，原点在地球质心。
• 屏幕坐标：适合浏览器渲染和交互，不适合作为数据迁移基准。

2. Unreal Engine 使用局部笛卡尔坐标

虚幻引擎中的对象位置是 X、Y、Z 三轴坐标，默认单位是厘米。对于普通游戏场景，这很自然；但对于全球尺度 GIS 数据，地球半径约 637 万米，如果直接把全球坐标塞进 Unreal，会遇到精度和可操作性问题。

Cesium for Unreal 的作用，就是在 Unreal 场景中引入地理参考系统。它通过 CesiumGeoreference 把经纬度、高度与 Unreal 世界坐标建立转换关系。你需要正确设置地理参考原点，而不是手工猜测模型坐标。

3. “无缝对接”的关键不是格式相同，而是基准一致

CesiumJS 对接虚幻引擎时，最重要的是保证以下基准一致：

• 坐标基准：是否为 WGS84，经纬度是否使用度。
• 高度基准：高度是椭球高、海拔高，还是相对地面高度。
• 单位：GIS 数据通常是米，Unreal 默认是厘米。
• 原点：局部模型需要明确挂接到哪个经纬度位置。
• 轴向：GIS 常用东、北、上；Unreal 中需要注意 X、Y、Z 方向对应关系。

经验判断：如果 3D Tiles 本身带有正确的地理参考信息，优先让 Cesium for Unreal 直接加载；如果是本地 FBX、OBJ、glTF、BIM 模型，则先确定模型本地坐标与真实经纬度之间的锚点关系。

步骤：CesiumJS 对接虚幻引擎的实战流程

步骤一：整理 CesiumJS 中已有的数据清单

先不要急着打开虚幻引擎。建议先把 CesiumJS 项目中的数据源整理成表格，明确哪些能直接迁移，哪些需要转换。

数据类型	CesiumJS 常见加载方式	迁移到虚幻引擎的建议
3D Tiles	Cesium3DTileset.fromUrl	优先使用 Cesium for Unreal 直接加载 tileset.json
地形	CesiumTerrainProvider	使用 Cesium World Terrain 或可兼容的地形服务
影像	ImageryProvider	在 Cesium for Unreal 中配置 Raster Overlay
GeoJSON	GeoJsonDataSource	简单矢量可转为 3D Tiles、贴地线或 Unreal 几何对象
glTF 模型	Model.fromGltfAsync	若带地理位置，建议转 3D Tiles；若为局部模型，按锚点放置
BIM / 倾斜摄影	通常转 3D Tiles	检查 tileset.json 的 transform 和高度基准

如果你的 CesiumJS 场景主要由 3D Tiles、地形、影像组成，迁移成本较低。如果场景里有大量 JavaScript 动态实体、Primitive、自定义 shader 或业务交互逻辑，迁移到 Unreal 时需要重写交互逻辑。

步骤二：在虚幻引擎中安装并启用 Cesium for Unreal

在 Unreal Engine 中对接 CesiumJS 数据，推荐使用 Cesium for Unreal 插件。基本流程如下：

1. 打开 Unreal Engine 项目。
2. 进入插件管理，搜索 Cesium for Unreal 并启用。
3. 重启项目。
4. 在场景中添加 CesiumGeoreference。
5. 根据项目位置设置 Origin Longitude、Origin Latitude 和 Origin Height。
6. 添加 Cesium3DTileset，并配置 Tileset URL 或 Cesium ion Asset。

如果项目是某个城市级数字孪生场景，建议把 CesiumGeoreference 的原点设置在项目中心附近。这样局部模型、交互对象和 Unreal 原生资产的位置更容易管理，也能减少大坐标带来的精度问题。

步骤三：把 CesiumJS 的 3D Tiles 地址迁移到 Unreal

在 CesiumJS 中，3D Tiles 通常从 tileset.json 入口加载。迁移时重点检查三件事：

• Unreal 运行环境是否能访问该 URL。
• tileset.json 中的相对路径是否仍然有效。
• 服务是否需要 token、header、cookie 或专用鉴权。

如果 CesiumJS 使用的是公开 URL，你可以先在浏览器中直接访问 tileset.json，确认返回 JSON 内容。然后在 Cesium for Unreal 的 Cesium3DTileset 组件中填写同一个地址。

如果使用 Cesium ion，建议在 Cesium for Unreal 中登录同一个账号，直接通过 Asset ID 加载。这样可以减少手动处理 token 和资源路径的错误。

步骤四：迁移影像和地形图层

影像和地形是场景融合的基础。很多“模型错位”其实不是模型错了，而是底图、地形、模型三者使用了不同数据源。

迁移时建议遵循以下原则：

• CesiumJS 使用什么影像源，Unreal 中尽量使用同源或同精度影像。
• 如果模型以某个 DEM 生产，Unreal 中也尽量使用同一套或同基准高程数据。
• 不要同时混用多个高度基准不明的数据源。
• 先只加载地形和影像，确认位置正确后再加载 3D Tiles。

在 Cesium for Unreal 中，影像通常通过 Raster Overlay 添加到 3D Tiles 或地球表面。不同插件版本界面名称可能略有变化，但核心思路是：先配置地球或 tileset，再挂接对应的影像覆盖层。

步骤五：处理本地模型与 GIS 坐标融合

最容易出问题的是本地模型，例如 FBX、OBJ、glTF、BIM 导出的设备模型。它们通常没有真实经纬度，只知道自身局部坐标。此时需要定义一个锚点：

• 模型局部原点对应的经度。
• 模型局部原点对应的纬度。
• 模型局部原点对应的高度。
• 模型的朝向，例如模型 Y 轴是否指向北。
• 模型单位是米、厘米还是毫米。

在虚幻引擎中，可以通过 CesiumGeoreference 的坐标转换能力，把经纬度高度转换为 Unreal 世界坐标，再把模型放置到该位置。不要用鼠标拖拽到“看起来差不多”的位置作为最终方案，这样后续换地形、换底图或多人协作时很容易失控。

步骤：坐标转换脚本，用于验证经纬度到 Unreal 坐标

下面给出一个 Python 脚本，用于把 WGS84 经纬度高度转换为 ECEF 坐标，并进一步转换到以项目中心点为原点的局部 East-North-Up 坐标。这个脚本不能直接替代 Cesium for Unreal 的内部转换，但非常适合 GIS 工程师在迁移前做数值核对。

脚本假设：

• 输入经纬度单位为度。
• 高度单位为米。
• 输出局部坐标单位为米。
• 局部坐标轴为 East、North、Up，即东、北、上。

import math

# WGS84 ellipsoid parameters
A = 6378137.0
F = 1 / 298.257223563
E2 = F * (2 - F)

def lla_to_ecef(lon_deg, lat_deg, h):
    lon = math.radians(lon_deg)
    lat = math.radians(lat_deg)

    sin_lat = math.sin(lat)
    cos_lat = math.cos(lat)
    sin_lon = math.sin(lon)
    cos_lon = math.cos(lon)

    n = A / math.sqrt(1 - E2 * sin_lat * sin_lat)

    x = (n + h) * cos_lat * cos_lon
    y = (n + h) * cos_lat * sin_lon
    z = (n * (1 - E2) + h) * sin_lat

    return x, y, z

def ecef_to_enu(x, y, z, lon0_deg, lat0_deg, h0):
    x0, y0, z0 = lla_to_ecef(lon0_deg, lat0_deg, h0)

    lon0 = math.radians(lon0_deg)
    lat0 = math.radians(lat0_deg)

    dx = x - x0
    dy = y - y0
    dz = z - z0

    sin_lat = math.sin(lat0)
    cos_lat = math.cos(lat0)
    sin_lon = math.sin(lon0)
    cos_lon = math.cos(lon0)

    east = -sin_lon * dx + cos_lon * dy
    north = -sin_lat * cos_lon * dx - sin_lat * sin_lon * dy + cos_lat * dz
    up = cos_lat * cos_lon * dx + cos_lat * sin_lon * dy + sin_lat * dz

    return east, north, up

def lla_to_local_enu(lon, lat, h, origin_lon, origin_lat, origin_h):
    x, y, z = lla_to_ecef(lon, lat, h)
    return ecef_to_enu(x, y, z, origin_lon, origin_lat, origin_h)

if __name__ == "__main__":
    # 项目中心点，例如北京某区域
    origin_lon = 116.391000
    origin_lat = 39.907000
    origin_h = 50.0

    # 待放置模型的真实位置
    point_lon = 116.392000
    point_lat = 39.908000
    point_h = 60.0

    east, north, up = lla_to_local_enu(
        point_lon, point_lat, point_h,
        origin_lon, origin_lat, origin_h
    )

    print("Local ENU coordinates in meters:")
    print(f"East : {east:.3f}")
    print(f"North: {north:.3f}")
    print(f"Up   : {up:.3f}")

    # 如果要粗略映射到 Unreal 默认单位厘米，可乘以 100
    print("Approx Unreal centimeters:")
    print(f"X East  : {east * 100:.3f}")
    print(f"Y North : {north * 100:.3f}")
    print(f"Z Up    : {up * 100:.3f}")

注意，这个脚本输出的是标准 ENU 局部坐标。虚幻引擎项目中实际 X、Y、Z 与 East、North、Up 的对应关系，取决于 CesiumGeoreference、关卡设置和你的模型朝向。建议把它作为“数值校验工具”，不要把它当成唯一放置方案。

如何用脚本排查错位

1. 在 CesiumJS 中选取一个已知点，例如楼角、道路交叉口、地标点。
2. 记录该点的经度、纬度、高度。
3. 把同一个点输入脚本，得到相对项目中心的 ENU 坐标。
4. 在虚幻引擎中检查该点附近模型与地形的位置关系。
5. 如果水平偏差较大，优先检查经纬度顺序、坐标基准和模型锚点。
6. 如果垂直偏差较大，优先检查高度基准、地形源和模型原点高度。

常见坑：CesiumJS 对接虚幻引擎时最容易忽略的细节

坑一：把经纬度顺序写反

GIS 工具中常见顺序有两种：经度、纬度和纬度、经度。CesiumJS 的很多 API 使用 longitude、latitude；部分地图服务或业务接口可能返回 lat、lon。写反后，轻则位置偏几百公里，重则直接飞到另一个半球。

坑二：把度当成米

经纬度是角度，不是平面米制坐标。不要直接用经纬度差值乘以一个固定比例放进 Unreal。小范围内可以近似，但正式项目应使用 WGS84 到 ECEF 或 ENU 的转换。

坑三：忽略高度基准

同一个点的高度可能是椭球高，也可能是正高，或者是相对地面高度。CesiumJS 中模型“看起来贴地”，并不代表数据高度基准已经统一。迁移到虚幻引擎后，如果发现整体悬浮或下沉，优先检查高程基准。

坑四：3D Tiles 的 transform 被二次处理

有些 3D Tiles 在 tileset.json 中已经包含 transform。如果迁移时又额外给模型设置了偏移、旋转或缩放，就会出现二次变换。表现为模型位置整体偏移、方向错误或比例异常。

坑五：本地模型单位不一致

BIM、CAD、三维建模软件导出的模型可能使用毫米、厘米或米。Unreal 默认单位是厘米，GIS 数据多以米为单位。导入前应确认模型单位，不要只靠视觉调整缩放。

坑六：把 CesiumJS 业务逻辑等同于 Unreal 蓝图逻辑

CesiumJS 的实体点击、属性弹窗、图层控制、时间轴动画等逻辑，不能直接复制到 Unreal。迁移时应区分“数据迁移”和“交互重构”：前者解决空间位置和资源加载，后者需要用蓝图或 C++ 重新实现。

方法比较：直接加载、转换 3D Tiles 与本地导入怎么选

方案	适用场景	优点	风险
Cesium for Unreal 直接加载 3D Tiles	倾斜摄影、城市白模、BIM Tiles、点云 Tiles	迁移成本低，保留地理参考，适合大场景	依赖服务稳定性，材质和交互定制受限制
CesiumJS 数据重新切片为 3D Tiles	GeoJSON、Shapefile、glTF、BIM、点云需要统一发布	适合标准化数据管线，便于多端复用	需要切片工具和质量检查，坐标转换环节容易出错
本地模型导入 Unreal 后手动定位	小范围设备、室内模型、单体建筑展示	材质和交互可控，适合精细展示	容易脱离 GIS 坐标体系，不适合大规模数据管理
本地模型按锚点进行坐标化放置	需要与真实地理位置融合的局部模型	兼顾渲染效果和空间准确性	需要明确锚点、朝向、单位和高度基准

如果你的目标是快速把 CesiumJS 三维城市搬到虚幻引擎，首选“直接加载 3D Tiles”。如果你的目标是做长期数字孪生平台，建议建立统一的数据生产流程：原始 GIS 数据进入处理管线，统一坐标基准，输出 3D Tiles、影像、地形和属性服务。

检查清单：迁移前后逐项核对

下面这份检查清单适合在项目交付前使用。每发现一个错位或显示异常，都可以按顺序排查。

• 数据入口：tileset.json、影像服务、地形服务地址是否能在目标运行环境访问。
• 坐标系统：数据是否为 WGS84，是否存在 CGCS2000、地方坐标或 Web Mercator 混用。
• 经纬度顺序：所有脚本和配置是否统一为 longitude、latitude。
• 高度基准：模型高度、地形高度和业务点位高度是否使用同一基准。
• 单位：原始模型单位、GIS 坐标单位、Unreal 单位是否已记录。
• 地理参考原点：CesiumGeoreference 是否设置在项目区域附近。
• 模型轴向：模型导入后是否出现旋转 90 度、镜像或上下颠倒。
• transform：3D Tiles 是否已有 transform，是否被重复偏移或缩放。
• 地形贴合：先测试无地形、再测试有地形，判断偏差来自模型还是高程。
• 性能策略：是否设置合适的屏幕空间误差、加载范围、纹理大小和后处理效果。
• 交互重构：CesiumJS 中的点击查询、图层开关、属性弹窗是否已有 Unreal 侧实现方案。

FAQ：CesiumJS 对接虚幻引擎常见问题

Q1：CesiumJS 的代码可以直接放到虚幻引擎里运行吗？

不可以。CesiumJS 是 JavaScript WebGIS 库，运行在浏览器环境；虚幻引擎使用 C++、蓝图和插件体系。你可以复用数据源，例如 3D Tiles、影像和地形，但交互代码和渲染逻辑通常需要在 Unreal 中重新实现。

Q2：CesiumJS 中正常显示的 3D Tiles，为什么 Unreal 中位置不对？

优先检查四点：tileset.json 是否包含 transform、CesiumGeoreference 原点是否设置合理、是否额外做了偏移变换、高度基准是否一致。如果是本地重新导出的 3D Tiles，还要检查切片时的坐标系统和单位。

Q3：GIS 数据迁移到虚幻引擎前是否必须转成 3D Tiles？

不一定。大范围三维数据、倾斜摄影、点云和城市级模型建议转成 3D Tiles。小型设备模型、室内模型或交互对象可以直接导入 Unreal，但应通过锚点和坐标转换与真实地理位置关联。

Q4：CGCS2000 数据能直接用于 Cesium for Unreal 吗？

需要谨慎。Cesium 生态通常以 WGS84 为核心。CGCS2000 与 WGS84 在很多应用场景下差异很小，但在高精度工程中不能简单忽略。如果数据来自地方投影坐标或高精度测绘成果，应先明确 EPSG、投影参数和转换要求，再进入 Cesium 或 Unreal 流程。

Q5：坐标转换脚本输出的 ENU 坐标能直接作为 Unreal 坐标吗？

只能作为参考。脚本输出单位是米，轴向是东、北、上；Unreal 默认单位是厘米，项目中的 X、Y、Z 轴向还可能受 CesiumGeoreference 和模型导入设置影响。正式放置建议使用 Cesium for Unreal 的地理参考转换能力，并用脚本做数值校验。

Q6：模型在虚幻引擎中悬浮，应该改模型还是改地形？

先判断偏差来源。关闭地形只看模型本身，确认 3D Tiles 或本地模型的高度是否合理；再打开地形观察相对关系。如果所有模型整体悬浮同一高度，常见原因是高度基准不一致。如果只有局部悬浮，可能是地形精度、模型局部原点或切片误差导致。

Q7：CesiumJS 的 GeoJSON 图层如何迁移到 Unreal？

少量点线面可以在 Unreal 中解析后生成对应对象；大量 GeoJSON 不建议直接作为运行时图层加载。更稳妥的做法是按用途转换：点位转业务对象，线面转 3D Tiles、贴地图层或矢量瓦片，属性信息单独进入数据库或接口服务。

结论：先统一 GIS 基准，再谈虚幻场景融合

CesiumJS 如何无缝对接虚幻引擎，核心不在于把 JavaScript 代码搬过去，而在于把 GIS 数据、坐标基准、高度基准、地理参考原点和渲染场景统一起来。3D Tiles、地形和影像可以成为两端复用的桥梁，但本地模型、业务交互和精细材质仍需要在 Unreal 中重新组织。

实际项目建议按这个顺序推进：先复用 CesiumJS 中的 3D Tiles、影像和地形服务；再设置 CesiumGeoreference；然后用已知控制点检查坐标转换；最后再导入本地模型、蓝图交互和业务系统。只要基准统一，CesiumJS 对接虚幻引擎就会从“靠拖拽调位置”变成可验证、可复现、可维护的 GIS 工程流程。
