《三维地理数据可视化太卡？试试Deck.gl GPU加速（附：城市规划热力图案例）》这篇文章解决一个很常见的 WebGIS 问题：同样是加载建筑、道路、人口网格或规划指标点位，二维地图还能接受，一进入三维视角就开始掉帧、卡顿、浏览器风扇狂转。

在城市规划、智慧园区、交通分析和自然资源三维展示项目中，三维地理数据可视化太卡通常不是单一原因造成的。它可能来自数据量过大、前端渲染方式不合理、坐标转换频繁、图层样式过复杂，也可能是没有利用 GPU 并行渲染能力。Deck.gl 的价值就在于，它把大量点、线、面、网格、热力图等地理对象交给 WebGL 和 GPU 处理，适合做大规模空间数据可视化。

引言：为什么三维地理数据可视化太卡

很多 GIS 同学第一次做三维 WebGIS 时，会直接把二维地图里的 GeoJSON、点位表或面数据搬到三维场景中。数据能显示，但一拖动、旋转、缩放就明显卡顿。

典型现象包括：

• 加载几十万规划指标点后，地图平移明显延迟。
• 建筑物白模、道路、POI、热力图同时显示时帧率下降。
• 浏览器内存持续增长，最后页面崩溃。
• 热力图半径、颜色带、透明度调整后响应很慢。
• 同一份数据在二维地图中不卡，在三维倾斜视角下很卡。

这类问题的核心不是“浏览器不适合 GIS”，而是渲染链路没有针对大规模空间数据优化。Deck.gl GPU加速可以把大量重复的图形绘制任务交给显卡处理，减少 CPU 和 DOM 的压力。

背景：城市规划热力图为什么容易卡

城市规划热力图常见数据包括人口密度、岗位密度、交通可达性、商业活力、公共服务设施覆盖度、用地开发强度等。这些数据往往具有三个特点。

1. 点位数量多

例如手机信令、公交刷卡、POI、停车记录、出入口客流、公共设施服务点等数据，很容易达到几十万甚至上百万条。每一个点如果都作为独立 DOM 或普通地图标记渲染，前端很快会撑不住。

2. 需要动态交互

规划分析不是只看一张静态图。用户通常需要切换时间、筛选街道、调整半径、查看不同规划情景。每一次筛选都可能触发图层重算和重绘。

3. 三维视角增加渲染压力

三维地图不仅要考虑经纬度，还要处理视角、相机、深度、倾斜、遮挡、光照或高度表达。若再叠加热力图、柱状图、建筑白模和道路网络，性能瓶颈会更加明显。

判断一个 WebGIS 三维项目是否需要 Deck.gl，不要只看数据格式，而要看数据规模、交互频率和渲染方式。如果数据量大、交互频繁、需要 GPU 图层，Deck.gl 通常比传统 Marker 方案更合适。

原理：Deck.gl GPU加速到底加速了什么

Deck.gl 是一个基于 WebGL 的大规模数据可视化框架，常用于地图可视化、三维空间分析结果展示和大数据前端渲染。它可以和 Mapbox、MapLibre、Cesium、React 等技术栈配合使用。

Deck.gl GPU加速主要体现在以下几个方面。

1. 批量绘制而不是逐个绘制

传统 Marker 方案常常把每个点当作一个独立对象处理。点越多，浏览器管理对象的成本越高。Deck.gl 的 ScatterplotLayer、HeatmapLayer、HexagonLayer 等图层会把数据组织成 GPU 可批量处理的缓冲区，减少重复绘制开销。

2. 将坐标、颜色、半径等属性传给 GPU

在 Deck.gl 中，点的位置、颜色、半径、高度、权重等属性可以通过 accessor 函数传入图层。底层会把这些属性转换为适合 GPU 的数据结构。这样大量点的绘制不再完全依赖 CPU 循环。

3. 利用 WebGL 处理空间可视化效果

热力图、六边形聚合、三维柱状表达、线流向表达等效果，如果用普通 Canvas 或 DOM 逐对象绘制，成本很高。Deck.gl 的图层本质上是为 WebGL 管线设计的，更适合三维地理数据可视化。

4. 减少前端对象数量

性能优化的关键不是“让每个对象更快”，而是“不要创建太多不必要的对象”。Deck.gl 鼓励用图层表达数据，而不是用成千上万个独立组件表达数据。

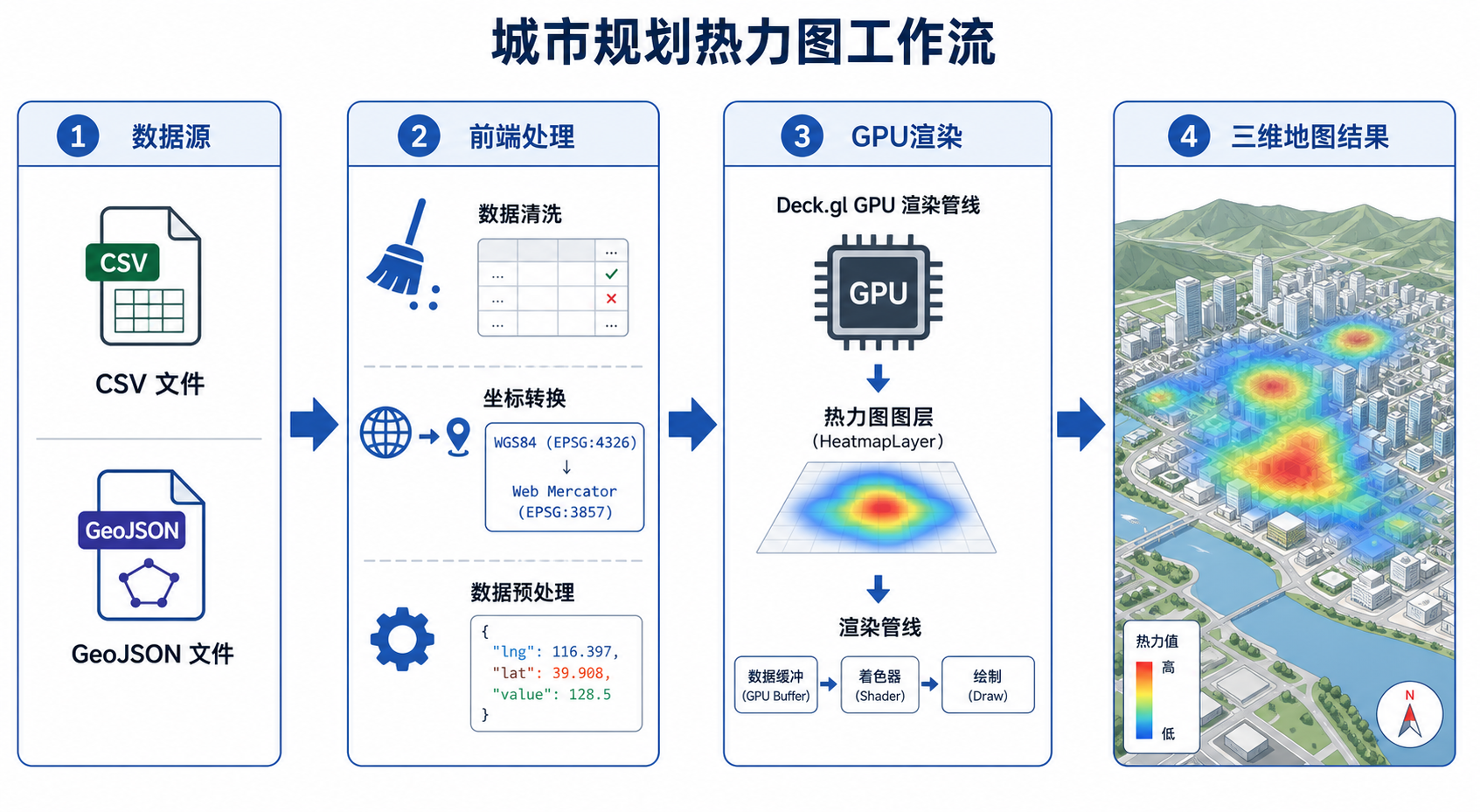

步骤：用 Deck.gl 做城市规划热力图案例

下面以“城市公共服务设施活力热力图”为例，说明如何用 Deck.gl GPU加速实现一个可交互的三维地理数据可视化页面。假设数据字段包括经度、纬度、权重和设施类型。

步骤 1：准备数据字段

推荐先把数据整理成轻量结构，例如 CSV 或 JSON。每条记录至少包含：

• longitude：经度，WGS84 坐标。
• latitude：纬度，WGS84 坐标。
• weight：热力权重，例如客流、设施评分、服务人口。
• type：设施类型，例如学校、医院、公园、商业。

示例数据结构如下：

[
  {"longitude": 121.4737, "latitude": 31.2304, "weight": 82, "type": "commercial"},
  {"longitude": 121.4820, "latitude": 31.2250, "weight": 45, "type": "park"},
  {"longitude": 121.4602, "latitude": 31.2388, "weight": 67, "type": "school"}
]

注意，前端热力图最好不要直接加载字段特别多的原始业务表。应在后端或数据处理阶段删除无关字段，只保留渲染和交互需要的字段。

步骤 2：安装 Deck.gl 相关依赖

如果使用 React 项目，可以安装 Deck.gl 和地图底图相关依赖：

npm install deck.gl react-map-gl maplibre-gl

如果项目不使用 React，也可以通过 Deck.gl 的原生 API 使用。实际工程中，React 方案更常见，便于和筛选面板、图层控制、规划指标卡片联动。

步骤 3：创建基础地图视图

下面是一个简化的视图配置。经纬度可以替换为你的研究区中心点。

const INITIAL_VIEW_STATE = {
  longitude: 121.4737,
  latitude: 31.2304,
  zoom: 11,
  pitch: 45,
  bearing: 0
};

pitch 表示地图倾斜角度。城市规划三维展示常用 30 到 60 度之间的倾斜视角。倾斜越明显，三维观感越强，但对渲染也更敏感。

步骤 4：使用 HeatmapLayer 创建热力图

Deck.gl 的 HeatmapLayer 适合表达点数据密度或加权强度。城市规划中可以用它展示人流热点、商业活力、设施服务强度、道路拥堵热区等。

import DeckGL from '@deck.gl/react';
import {HeatmapLayer} from '@deck.gl/aggregation-layers';
import {Map} from 'react-map-gl/maplibre';
import 'maplibre-gl/dist/maplibre-gl.css';

const heatmapLayer = new HeatmapLayer({
  id: 'planning-heatmap',
  data: planningPoints,
  getPosition: d => [d.longitude, d.latitude],
  getWeight: d => d.weight,
  radiusPixels: 45,
  intensity: 1,
  threshold: 0.03,
  pickable: false
});

这里有几个关键参数：

• getPosition：指定点的经纬度位置。
• getWeight：指定热力权重，权重越高影响越大。
• radiusPixels：热力扩散半径，过大会让图面糊成一片，过小则热点破碎。
• intensity：整体热度强度。
• threshold：热力显示阈值，可减少低值噪声。

步骤 5：把图层放入 DeckGL

function PlanningHeatmapMap({planningPoints}) {
  const layers = [
    new HeatmapLayer({
      id: 'planning-heatmap',
      data: planningPoints,
      getPosition: d => [d.longitude, d.latitude],
      getWeight: d => d.weight,
      radiusPixels: 45,
      intensity: 1,
      threshold: 0.03
    })
  ];

  return (
    <DeckGL
      initialViewState={INITIAL_VIEW_STATE}
      controller={true}
      layers={layers}
    >
      <Map
        mapStyle="https://demotiles.maplibre.org/style.json"
      />
    </DeckGL>
  );
}

这段代码可以形成一个基础的城市规划热力图。真正项目中，你可以把 planningPoints 替换为接口返回的数据，也可以增加时间筛选、设施类型筛选和街道边界联动。

步骤 6：增加类型筛选，避免一次渲染所有数据

如果数据包含多种设施类型，不建议默认全部显示。可以先按类型筛选，再传给 Deck.gl 图层。

const filteredPoints = planningPoints.filter(item => {
  return selectedType === 'all' || item.type === selectedType;
});

这种方式能减少进入图层的数据量。对于城市规划项目，常见筛选维度包括行政区、街道、设施类型、时间段、规划情景和指标等级。

步骤 7：用 HexagonLayer 做三维聚合表达

如果希望热力图更有三维表达，可以使用 HexagonLayer，把点聚合为六边形柱状图。它适合展示人口密度、开发强度、就业岗位密度等指标。

import {HexagonLayer} from '@deck.gl/aggregation-layers';

const hexLayer = new HexagonLayer({
  id: 'planning-hexagon',
  data: filteredPoints,
  getPosition: d => [d.longitude, d.latitude],
  getElevationWeight: d => d.weight,
  getColorWeight: d => d.weight,
  radius: 300,
  elevationScale: 20,
  extruded: true,
  pickable: true
});

HeatmapLayer 更适合连续热点表达，HexagonLayer 更适合分区聚合和三维指标对比。城市规划汇报中，六边形柱状图通常比纯热力图更容易解释数值差异。

常见坑：Deck.gl GPU加速也不是万能药

1. 原始 GeoJSON 太大

Deck.gl 可以加速渲染，但不能消除网络传输和 JSON 解析成本。如果一个 GeoJSON 文件有几十 MB，页面仍然会在下载和解析阶段卡住。

建议：

• 点数据优先使用 CSV、Parquet、Arrow 或后端分页接口。
• 面数据优先做简化、切片或矢量瓦片。
• 删除无关属性字段。
• 按地图范围或行政区动态请求数据。

2. 坐标系没有统一

Web 地图通常使用 WGS84 经纬度或 Web Mercator。若数据来自 CGCS2000、高斯投影、本地工程坐标或 CAD 坐标，需要先转换。坐标系错误会导致点位偏移、热力图出现在海上，或者数据完全看不见。

建议在入库或发布前，用 QGIS、GDAL、GeoPandas 或 PostGIS 完成坐标转换，不要在前端对大量点逐条做复杂投影计算。

3. 每次交互都重新创建大量数据

在 React 项目中，如果每次状态更新都重新生成庞大的数组、对象和图层，会造成额外开销。可以使用缓存、分层筛选和后端聚合减少前端计算。

4. 热力图半径设置不合理

radiusPixels 太大会让所有热点混在一起，视觉上很“热”，但分析价值低；太小则看不到连续空间分布。城市级热力图可以从 30 到 60 像素开始调试，街区级分析可以适当减小。

5. 把 Deck.gl 当成数据库

Deck.gl 负责可视化，不负责复杂空间分析。缓冲区分析、叠置分析、路网可达性、行政区统计等任务应在 PostGIS、GeoPandas、ArcGIS Pro 或 QGIS 中完成，再把结果交给前端渲染。

方法比较：Deck.gl、Cesium、Three.js 和普通地图图层怎么选

方案	适合场景	优势	限制
Deck.gl	大规模点、线、面、热力图、聚合图层、三维专题图	GPU 加速能力强，GIS 图层丰富，适合数据可视化	不负责完整三维地球场景和复杂三维模型管理
Cesium	三维地球、倾斜摄影、3D Tiles、BIM/GIS 融合	三维地理场景能力强，适合宏观三维展示	大规模专题点图层需要额外优化
Three.js	自定义三维模型、特效、非标准三维场景	三维图形自由度高	GIS 坐标、地图交互和空间数据处理需要自行封装
普通 Marker 图层	少量 POI、简单业务标注	上手快，交互简单	点位一多容易卡，不适合大规模三维地理数据可视化

如果你的目标是三维城市底座、倾斜摄影和 3D Tiles，Cesium 更合适。如果你的目标是城市规划指标、人口热力、交通流量、设施覆盖等专题数据可视化，Deck.gl GPU加速通常更直接。

检查清单：上线前如何排查三维地理数据可视化太卡

• 数据量是否可控：首屏不要一次加载全部城市级原始数据。
• 字段是否精简：前端只保留坐标、权重、分类、ID 等必要字段。
• 坐标系是否正确：确认经纬度顺序是 longitude、latitude，而不是 latitude、longitude。
• 是否使用 GPU 图层：大量点位优先考虑 HeatmapLayer、ScatterplotLayer、HexagonLayer。
• 是否做了聚合：城市尺度优先显示聚合结果，放大后再显示细节。
• 是否避免重复渲染：筛选、时间轴、图层切换时不要无意义重建所有对象。
• 是否控制图层数量：热力图、建筑、道路、边界、标签不要全部默认开启。
• 是否区分分析与展示：空间分析在后端或 GIS 软件完成，前端主要负责展示。
• 是否测试低配置设备：不要只在开发机上测试，也要用普通办公电脑验证。

FAQ：Deck.gl GPU加速常见问题

Deck.gl 适合所有三维地理数据可视化吗？

不适合。Deck.gl 特别适合大规模专题数据可视化，例如点位、轨迹、热力图、网格、六边形聚合和三维柱状图。如果你主要展示倾斜摄影、精细三维模型或 3D Tiles，Cesium 往往更合适。

城市规划热力图应该用 HeatmapLayer 还是 HexagonLayer？

如果你想表达连续热点分布，例如人流热区、设施活力、商业集聚，可以用 HeatmapLayer。如果你想表达可统计、可比较的空间单元，例如每个网格的开发强度或人口密度，HexagonLayer 更容易解释。

Deck.gl GPU加速后为什么页面还是卡？

常见原因是数据下载太慢、JSON 解析太重、每次交互重新生成大量对象、底图和业务图层叠加过多，或者浏览器设备本身显卡性能较弱。GPU 加速解决的是渲染瓶颈，不会自动解决所有数据工程问题。

GeoJSON 可以直接用于 Deck.gl 吗？

可以，但不建议对超大 GeoJSON 直接加载。GeoJSON 可读性好，但体积偏大，浏览器解析成本高。大规模项目可以考虑矢量瓦片、FlatGeobuf、Arrow、后端接口分页或按范围加载。

Deck.gl 能和 QGIS、PostGIS 工作流结合吗？

可以。常见流程是用 QGIS 做数据检查和样式验证，用 PostGIS 做空间查询、聚合和指标统计，再把处理后的结果通过接口发布给 Deck.gl 前端渲染。这样可以把分析计算和前端展示分开。

三维地理数据可视化太卡时，第一步应该优化什么？

第一步先看数据量和渲染对象数量。不要一开始就调复杂参数。先确认首屏加载多少条数据、文件多大、是否重复渲染、是否使用了大量 Marker。多数卡顿问题都能在这一步发现方向。

结论：Deck.gl 更适合做大规模三维专题可视化

三维地理数据可视化太卡，并不一定要立刻换框架或换服务器。对于城市规划热力图这类大规模专题数据展示，Deck.gl GPU加速是一条很实用的优化路线。

正确做法是：先精简数据和统一坐标系，再选择 HeatmapLayer、HexagonLayer 等合适图层，把复杂空间分析放到 PostGIS、QGIS 或 GeoPandas 中完成，最后让 Deck.gl 负责高性能前端渲染。

如果你的项目正在展示人口密度、公共服务设施、交通流量、商业活力或规划开发强度，并且遇到三维地理数据可视化太卡的问题，可以优先尝试 Deck.gl。它不是万能工具，但在大规模 WebGIS 专题渲染上，确实能明显改善交互体验和工程可维护性。
