三维地理数据可视化太卡？试试Deck.gl GPU加速（附：城市规划热力图案例）

编程与开发
Dr.GIS
wowwwai GIS研习社 · 工具流程与项目排障

如果你正在做 WebGIS 或城市规划项目，遇到“三维地理数据可视化太卡？试试Deck.gl GPU加速（附：城市规划热力图案例）”这个问题，本质上通常不是地图底图慢，而是浏览器在处理大量点、线、面、三维柱状体或热力图时，CPU 与 DOM 渲染已经扛不住了。Deck.gl 的价值在于把大量空间要素交给 GPU 批量渲染，特别适合城市 POI、人口密度、交通流量、建筑高度、规划指标等高密度三维地理数据可视化场景。

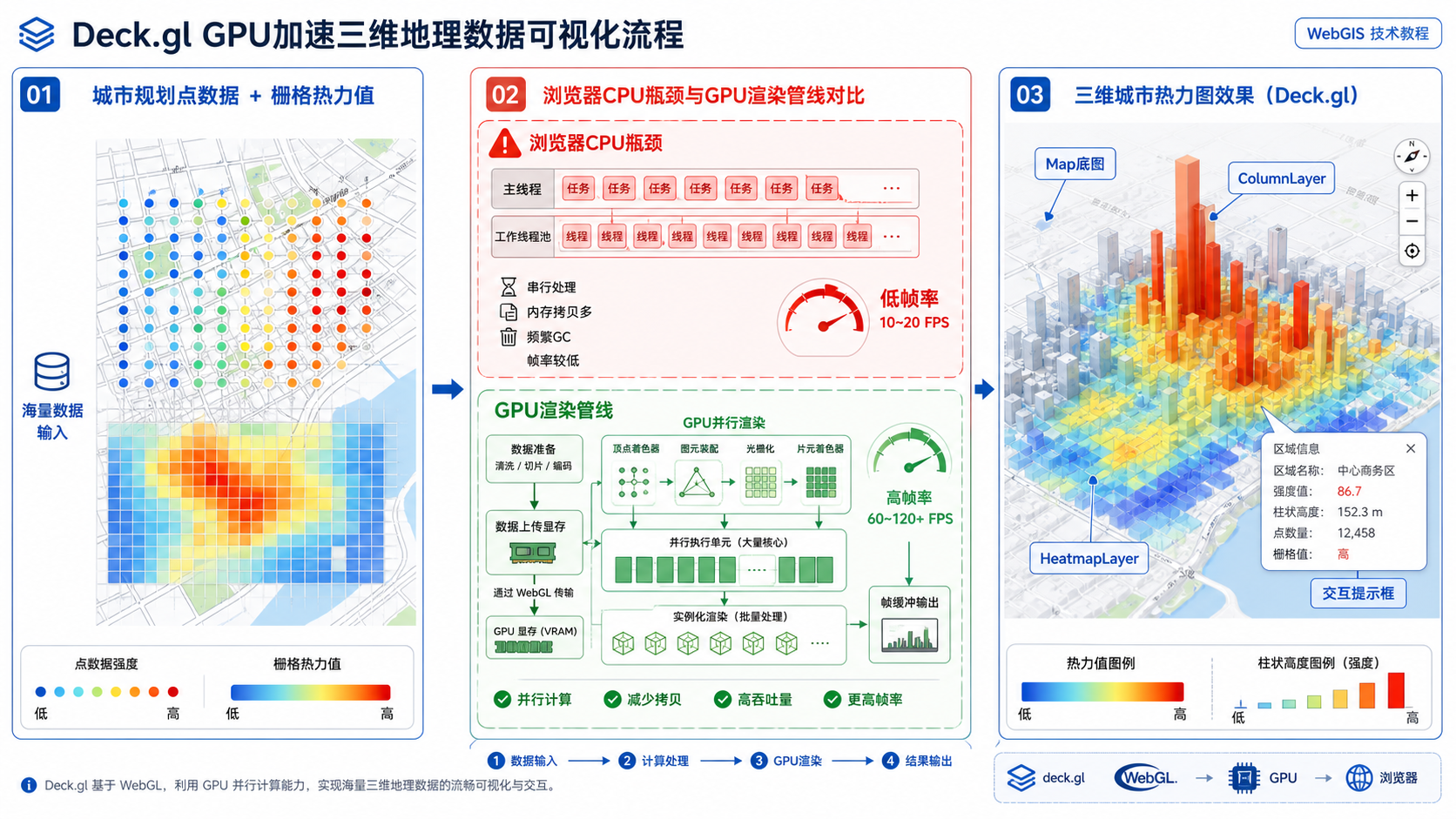

Deck.gl GPU加速三维地理数据可视化 城市规划热力图案例
Deck.gl 将大量城市规划空间数据交给 GPU 批量渲染，适合热力图、三维柱状图和大规模点数据可视化。

引言：为什么三维地理数据可视化容易卡顿

很多 GIS 读者第一次做三维地理数据可视化时，会直接把 GeoJSON 加到 Leaflet、OpenLayers 或 Mapbox GL JS 里。数据量小时问题不大，一旦点位达到几万、几十万，或者要把人口、建筑密度、用地强度做成三维热力图，页面就会出现拖拽卡顿、缩放延迟、鼠标悬停无响应、浏览器内存飙升等问题。

这类问题在城市规划项目中尤其常见。例如，你有一批居住人口栅格、商业 POI、路网节点、地块容积率和建筑高度数据，希望在浏览器中同时查看空间分布、热点区域和三维高度差。如果仍然使用传统 Canvas 或 SVG 方式逐个绘制要素，前端渲染很快就会成为瓶颈。

Deck.gl 是一个面向大规模数据可视化的 WebGL 框架。它不是传统 GIS 桌面软件，也不是单纯的地图底图库，而是一个可以叠加在 Mapbox、MapLibre、Google Maps 或自定义视图上的 GPU 可视化层。对于大规模点云、热力图、轨迹线、三维柱状体和空间聚合结果，Deck.gl 通常比普通前端绘制方式更适合。

背景：城市规划热力图为什么适合用 Deck.gl

城市规划热力图常见的数据并不复杂，但数据量和表现形式容易让前端卡住。典型数据包括：

  • 人口密度点或网格数据，例如 250 米或 500 米网格。
  • POI 数据，例如商业设施、学校、医院、公交站点。
  • 交通流量数据，例如道路断面流量或轨迹采样点。
  • 规划地块指标，例如容积率、建筑密度、开发强度。
  • 建筑物高度或楼层数，用于三维城市表达。

这些数据往往具有三个特点：数量大、空间分布密集、需要连续颜色或高度表达。传统做法可能会把每个点绘制成一个 DOM 元素，或者把每个面要素逐个交给 Canvas 渲染。数据量稍大后，浏览器主线程既要解析数据，又要计算样式，还要处理地图交互，卡顿就不可避免。

Deck.gl 的思路是把空间要素转成适合 GPU 处理的数组，将位置、颜色、半径、高度等属性作为缓冲区批量送入显卡。这样在缩放、旋转、倾斜和交互时，不需要前端逐个重绘所有对象，而是通过 WebGL 管线完成高并发绘制。

原理：Deck.gl GPU加速到底加速了什么

要理解 Deck.gl GPU加速，先要分清三个层次：数据准备、空间计算、图形渲染。Deck.gl 主要优化的是图形渲染和一部分可并行处理的视觉计算，不会自动解决所有后端查询慢、GeoJSON 文件过大或坐标系错误的问题。

1. CPU 绘制的瓶颈

在传统前端地图中，如果使用 SVG 或大量 DOM 节点绘制点位，每个要素都可能对应一个浏览器对象。浏览器需要维护这些对象的布局、样式和事件监听。当点位数量达到几万级时，即使地图本身没有问题，DOM 管理成本也会很高。

Canvas 比 SVG 更适合大量绘制，但如果每次缩放或拖拽都要重新遍历所有要素，并在主线程中逐个计算样式、半径、颜色和坐标转换，也会出现明显卡顿。

2. GPU 批量渲染的优势

GPU 擅长并行处理大量相似的图形任务。Deck.gl 会把点、线、面、柱体、热力图等封装成不同的 Layer，例如 ScatterplotLayer、HeatmapLayer、ColumnLayer、GeoJsonLayer、HexagonLayer。每个 Layer 把位置、权重、高度、颜色等属性转换为 GPU 可以批量处理的数据。

这意味着浏览器不再需要逐个“画点”，而是把一批空间对象作为一次或少量绘制任务交给 GPU。对于城市规划热力图、三维柱状密度图和大规模散点图，这种方式能显著改善交互流畅度。

3. Deck.gl 不等于自动优化所有 GIS 流程

需要注意，Deck.gl GPU加速解决的是前端渲染瓶颈，不是万能加速器。如果你的数据在传输前就是 200MB 的 GeoJSON，或者后端 PostGIS 查询没有空间索引，页面仍然会慢。正确做法是：后端先做空间过滤、聚合或切片，前端再用 Deck.gl 做高性能可视化。

步骤：用 Deck.gl 做城市规划三维热力图案例

下面以一个城市规划热力图为例：输入数据为一批带经纬度和规划强度值的点，每个点包含 lng、lat、value 三个字段。我们希望在浏览器中显示底图，并用 Deck.gl 渲染热点区域和三维柱状分布。

步骤 1：准备数据字段

推荐先把数据整理成轻量 JSON，而不是直接把复杂 GeoJSON 原样丢给前端。示例数据结构如下：

[
  {"lng": 116.391, "lat": 39.907, "value": 82},
  {"lng": 116.402, "lat": 39.913, "value": 65},
  {"lng": 116.385, "lat": 39.899, "value": 94}
]

其中 lng 和 lat 使用 WGS84 经纬度坐标，value 可以表示人口密度、开发强度、客流量、设施服务强度或其他规划指标。如果你的数据来自 CGCS2000、高斯投影、地方坐标或 Web Mercator，需要先统一坐标系。

步骤 2：安装 Deck.gl 相关包

如果你使用 Vite、React 或现代前端工程，可以安装 Deck.gl 和地图底图相关依赖。这里以 MapLibre 作为开源底图方案：

npm install deck.gl @deck.gl/react @deck.gl/layers @deck.gl/aggregation-layers maplibre-gl react-map-gl

如果项目已经使用 Mapbox GL JS，也可以继续使用 Mapbox 底图。Deck.gl 的重点是可视化层，底图可以根据项目许可、数据源和部署环境选择。

步骤 3：创建基础地图视图

下面是一个简化的 React 示例，用于初始化地图视角。实际项目中可以把数据请求、图层配置和交互逻辑拆分成独立文件。

import React, {useEffect, useState} from 'react';
import DeckGL from '@deck.gl/react';
import {Map} from 'react-map-gl/maplibre';
import {HeatmapLayer} from '@deck.gl/aggregation-layers';
import {ColumnLayer} from '@deck.gl/layers';
import 'maplibre-gl/dist/maplibre-gl.css';

const INITIAL_VIEW_STATE = {
  longitude: 116.391,
  latitude: 39.907,
  zoom: 11,
  pitch: 50,
  bearing: 0
};

export default function PlanningHeatmap() {
  const [data, setData] = useState([]);

  useEffect(() => {
    fetch('/data/planning-heat-data.json')
      .then(res => res.json())
      .then(json => setData(json));
  }, []);

  const layers = [];

  return (
    <DeckGL
      initialViewState={INITIAL_VIEW_STATE}
      controller={true}
      layers={layers}
    >
      <Map
        mapStyle="https://demotiles.maplibre.org/style.json"
      />
    </DeckGL>
  );
}

这里的 pitch 表示地图倾斜角度。做三维城市规划可视化时，适当倾斜视角可以让热力图和柱状高度更直观，但 pitch 过大也可能让用户难以判断真实空间位置。

步骤 4：添加 HeatmapLayer 显示热点区域

HeatmapLayer 适合表达连续空间热点，例如人口聚集、商业活力、公共设施服务强度等。它会根据点位位置和权重生成热力分布。

const heatmapLayer = new HeatmapLayer({
  id: 'planning-heatmap',
  data,
  getPosition: d => [d.lng, d.lat],
  getWeight: d => d.value,
  radiusPixels: 60,
  intensity: 1,
  threshold: 0.03
});

关键参数解释如下：

  • getPosition：指定点的经纬度位置，顺序是 longitude、latitude。
  • getWeight：指定热力权重，通常是人口、流量、强度或评分。
  • radiusPixels：热力影响半径。半径越大，热点越平滑，但局部差异会被弱化。
  • intensity：整体热力强度，用于调整视觉效果。
  • threshold：过滤较弱热点，避免整张图被低值背景覆盖。

步骤 5：添加 ColumnLayer 显示三维规划强度

如果你希望表达每个统计单元的规划强度，可以用 ColumnLayer 生成三维柱状图。它适合展示开发强度、建筑高度、地块指标、设施密度等。

const columnLayer = new ColumnLayer({
  id: 'planning-columns',
  data,
  diskResolution: 12,
  radius: 120,
  extruded: true,
  elevationScale: 20,
  getPosition: d => [d.lng, d.lat],
  getElevation: d => d.value,
  getFillColor: d => {
    if (d.value >= 80) return [220, 38, 38, 180];
    if (d.value >= 50) return [245, 158, 11, 170];
    return [34, 197, 94, 160];
  },
  pickable: true
});

这个图层中，getElevation 控制柱体高度，getFillColor 控制颜色。对于城市规划场景，建议颜色分级不要太多，通常 3 到 5 级更容易解释。红色可以表示高强度区域，黄色表示中等强度，绿色表示低强度。

步骤 6：组合图层并添加交互提示

把 HeatmapLayer 和 ColumnLayer 加入 layers 数组，就能同时显示热力背景和三维柱状表达。

const layers = [
  heatmapLayer,
  columnLayer
];

可以进一步添加 tooltip，帮助规划人员查看具体数值：

<DeckGL
  initialViewState={INITIAL_VIEW_STATE}
  controller={true}
  layers={layers}
  getTooltip={({object}) =>
    object
      ? `规划强度：${object.value}`
      : null
  }
>
  <Map mapStyle="https://demotiles.maplibre.org/style.json" />
</DeckGL>

在真实项目中，tooltip 不建议展示过多字段。对于城市规划热力图，可以优先展示区域名称、指标值、统计时间和数据来源。

步骤 7：验证渲染结果是否可信

完成可视化后，不要只看画面是否漂亮，还要做 GIS 结果校验。建议检查：

  • 热点位置是否与原始数据点大致一致。
  • 高值区域是否与业务认知相符，例如商圈、站点、中心城区。
  • 经纬度顺序是否正确，Deck.gl 中通常使用 [lng, lat]。
  • 数据是否存在异常极值，导致热力图被少量点控制。
  • 不同缩放级别下，热力半径是否仍然合理。

常见坑：Deck.gl 三维地理数据可视化卡顿的原因

1. 直接加载超大 GeoJSON

很多人以为用了 Deck.gl 就可以随便加载几百 MB 的 GeoJSON。实际上，浏览器仍然要下载、解析和存储这些数据。GeoJSON 是文本格式，字段冗余较多，不适合无节制地作为前端大数据传输格式。

解决方式包括：后端按视图范围过滤、使用矢量切片、提前聚合为网格或六边形、删除无用字段、压缩传输，或者改用二进制格式。

2. 坐标系没有统一

Deck.gl 常见输入是 WGS84 经纬度。如果你的数据是投影坐标，例如 EPSG:3857、EPSG:4547 或地方工程坐标，直接传入就会出现数据飞到海里、显示在错误城市、比例严重异常等问题。

在 QGIS、ArcGIS Pro、GeoPandas 或 PostGIS 中，先确认 CRS，也就是坐标参考系统。不要只“定义投影”，更要在需要时执行真正的坐标转换。

3. 视觉半径参数设置不合理

HeatmapLayer 的 radiusPixels 是屏幕像素单位，而 ColumnLayer 的 radius 通常是地图单位相关的空间半径。很多初学者会把两者混用，导致热力图过度糊成一片，或者柱状体密密麻麻无法识别。

建议从小范围样本开始调参，再扩大到全量数据。城市尺度热力图应避免把每个点都做成巨大影响范围，否则会掩盖局部差异。

4. 把空间分析全部放到前端

Deck.gl 擅长渲染，不适合替代专业 GIS 分析流程。例如缓冲区叠加、复杂空间连接、拓扑修复、网络分析、大范围栅格统计，仍建议放在 PostGIS、QGIS、ArcGIS Pro 或 Python GIS 环境中完成。

更稳妥的架构是：后端完成空间分析和聚合，前端只接收已经适合可视化的数据。

5. 图层太多且全部实时更新

如果同时叠加十几个高密度 Deck.gl 图层，并且每次鼠标移动都触发数据重算，也会造成卡顿。GPU 不是无限资源，图层数量、透明度混合、拾取交互和动态更新都会消耗性能。

对于规划展示系统，建议把核心图层控制在少数几个，并用图层开关按需加载。

方法比较：Deck.gl、Mapbox GL JS、Leaflet 与 Cesium 怎么选

工具 适合场景 优势 限制
Deck.gl 大规模点、线、热力图、三维柱状图、轨迹可视化 GPU 加速强，图层类型丰富，适合数据可视化 需要前端工程基础，不负责完整 GIS 数据管理
Mapbox GL JS / MapLibre GL JS 矢量瓦片底图、常规 WebGIS 地图展示 底图渲染流畅，样式控制能力强 复杂统计图层和大规模分析可视化不如 Deck.gl 灵活
Leaflet 轻量二维地图、简单点线面展示 学习成本低，插件生态丰富 大规模三维地理数据可视化能力有限
Cesium 三维地球、倾斜摄影、3D Tiles、全球尺度场景 真实三维地球能力强，适合三维城市和地形 做二维数据统计可视化时成本较高

如果你的需求是城市规划热力图、大规模 POI 分布、轨迹流向、开发强度柱状图，Deck.gl 通常是很好的选择。如果需求重点是倾斜摄影、BIM、3D Tiles 和全球三维地球，Cesium 更合适。如果只是普通业务点位查询，Leaflet 或 MapLibre 可能已经足够。

检查清单：上线前如何排查 Deck.gl GPU加速效果

  • 数据量检查：前端首屏加载数据是否过大，是否可以按范围、层级或主题拆分。
  • 字段检查：是否删除了前端不用的属性字段，避免 JSON 冗余。
  • 坐标检查：是否统一为 Deck.gl 能正确识别的经纬度坐标。
  • 异常值检查：是否存在极端 value 值影响热力图颜色和高度。
  • 图层检查：是否只加载当前需要展示的 Layer，避免一次性叠加过多图层。
  • 交互检查：tooltip、hover、click 是否只在必要图层开启 pickable。
  • 缩放检查：不同 zoom 下半径、高度和颜色是否仍然可读。
  • 后端检查：PostGIS 查询是否有空间索引，是否做了空间过滤或聚合。
  • 浏览器检查：目标用户浏览器是否支持 WebGL，老旧设备是否需要降级方案。

经验上，Deck.gl 的最佳实践不是“把所有原始 GIS 数据塞进前端”，而是“让后端提供适合可视化的数据，让 GPU 负责高密度渲染”。

FAQ：Deck.gl GPU加速常见问题

Deck.gl 能直接加载 Shapefile 吗？

Deck.gl 本身不是 Shapefile 解析工具。通常需要先把 Shapefile 转成 GeoJSON、矢量瓦片、JSON 点表或后端接口结果。可以使用 QGIS、ogr2ogr、GeoPandas 或 PostGIS 进行转换。对于大数据量，不建议直接把完整 GeoJSON 交给浏览器。

Deck.gl HeatmapLayer 和 HexagonLayer 有什么区别？

HeatmapLayer 更像连续热力分布，适合展示热点趋势；HexagonLayer 会把点聚合到六边形网格中，适合表达统计单元和空间聚合结果。如果城市规划报告需要可解释的统计单元，HexagonLayer 或网格聚合通常比纯热力图更容易说明。

Deck.gl GPU加速后为什么还是卡？

可能原因包括数据下载太慢、JSON 解析太重、图层过多、开启了过多交互拾取、浏览器 WebGL 性能不足，或者后端查询本身很慢。Deck.gl 主要优化渲染，不会自动优化网络传输和数据库查询。

城市规划热力图应该用点数据还是网格数据？

如果只是探索热点位置，可以使用点数据和 HeatmapLayer。如果需要做规划汇报、指标对比和区域统计，建议先在 PostGIS、QGIS 或 Python 中聚合到规则网格、街区或地块单元，再用 Deck.gl 做三维可视化。

Deck.gl 适合和 PostGIS 一起用吗？

适合。PostGIS 负责空间存储、索引、查询、过滤、聚合和空间分析，Deck.gl 负责前端 GPU 渲染。常见组合是：PostGIS 按当前地图范围返回聚合结果，前端使用 Deck.gl 的 HeatmapLayer、ColumnLayer、GeoJsonLayer 或 TripsLayer 展示。

Deck.gl 是否能替代 Cesium 做三维城市？

不能简单替代。Deck.gl 更偏数据可视化，适合三维柱状图、热力图、轨迹和统计图层；Cesium 更偏真实三维地球、地形、倾斜摄影和 3D Tiles。如果你要展示规划指标和空间统计，Deck.gl 很合适；如果要加载大规模三维模型和倾斜摄影，Cesium 更合适。

结论：Deck.gl 适合解决哪类 GIS 可视化卡顿

三维地理数据可视化太卡时，先不要急着更换服务器或压低画质。你需要判断瓶颈到底在数据传输、空间查询、前端解析，还是图形渲染。如果问题主要出在大规模点、热力图、三维柱状体和交互渲染，Deck.gl GPU加速是非常值得尝试的方案。

在城市规划热力图案例中，推荐的技术路线是：用 PostGIS、QGIS 或 Python GIS 完成数据清洗、坐标转换和空间聚合；前端用 MapLibre 或 Mapbox 提供底图；再用 Deck.gl 的 HeatmapLayer、ColumnLayer、HexagonLayer 等图层完成高性能三维地理数据可视化。

这样做的好处是分工清晰：GIS 工具负责数据正确性，数据库负责空间查询效率，Deck.gl 负责 GPU 渲染性能。对于 GIS 学生、WebGIS 开发者和城市规划数据分析人员来说，这也是构建高性能 WebGIS 可视化应用的一条实用路线。
