Turf.js多边形如何生成中线？三种GIS实战方法与代码详解（附：对比表）

wowwwai GIS研习社 · 工具流程与项目排障

引言：如果你正在做 WebGIS 路网提取、河道中心线表达、面状地物骨架分析，通常会遇到一个问题：Turf.js多边形如何生成中线？三种GIS实战方法与代码详解（附：对比表）这类需求看起来像一个简单的前端空间分析任务，但实际操作时会发现，Turf.js 本身并没有直接提供“多边形生成中线”或“面生成骨架线”的标准函数。

本文以 Turf.js 多边形生成中线为核心问题，结合 WebGIS 常见场景，讲清楚三种可落地的方法：基于边界点采样的近似中线、基于 Voronoi 的骨架线近似、以及借助后端 GIS 工具生成更稳定的中心线。你可以根据数据精度、浏览器性能和项目架构选择合适方案。

背景：为什么 Turf.js 多边形生成中线不是一个内置函数？

Turf.js 是 WebGIS 前端常用的 JavaScript 空间分析库，适合处理 GeoJSON 的缓冲区、相交、裁剪、距离、面积、中心点等任务。但“多边形生成中线”并不是普通几何计算，而更接近骨架线提取或中心线提取。

所谓骨架线，可以理解为多边形内部距离边界相对均衡的一组线。对于河道、道路面、狭长行政边界、建筑轮廓等数据，中线结果往往受以下因素影响：

• 多边形是否狭长、是否存在分叉；
• 边界点密度是否足够；
• 是否存在孔洞、多部件面或自相交几何；
• 是否需要拓扑连通的线，而不是零散线段；
• 运行环境是在浏览器前端，还是可以使用后端 GIS 服务。

所以，Turf.js 多边形生成中线通常不是“一行 API”能稳定解决的问题，而是需要根据业务目标做近似、筛选或后端预处理。

原理：多边形中线、中心线和骨架线有什么区别？

在实际项目中，很多人会把“中线”“中心线”“骨架线”混用，但它们的含义并不完全相同。

本文讨论的 Turf.js 多边形生成中线，重点面向 WebGIS 工程实践：在 GeoJSON 多边形中生成一条或一组可用于展示、分析或后续计算的线。

步骤：方法一，用 Turf.js 边界采样生成近似中线

第一种方法适合狭长、规则、无明显分叉的多边形，例如河道面、道路缓冲面、廊道面。思路是：沿多边形外边界采样，估计主方向，然后按主方向生成若干截线，与多边形相交后取每段交线的中点，最后把中点连成线。

适用条件

• 多边形整体呈狭长形；
• 中线只需要近似表达，不要求严格骨架；
• 希望尽量在浏览器前端完成；
• 数据量不大，单个多边形顶点数可控。

安装 Turf.js

npm install @turf/turf

示例代码：基于截线中点生成近似中线

import * as turf from '@turf/turf';

/**
 * 使用截线中点法生成狭长多边形近似中线
 * @param {Feature<Polygon>} polygon GeoJSON Polygon
 * @param {number} count 截线数量
 * @returns {Feature<LineString>|null}
 */
function polygonToApproxCenterline(polygon, count = 30) {
  const bbox = turf.bbox(polygon);
  const [minX, minY, maxX, maxY] = bbox;

  const width = maxX - minX;
  const height = maxY - minY;

  const points = [];

  for (let i = 0; i <= count; i++) {
    const t = i / count;

    let cutLine;

    if (width >= height) {
      const x = minX + width * t;
      cutLine = turf.lineString([
        [x, minY - height],
        [x, maxY + height]
      ]);
    } else {
      const y = minY + height * t;
      cutLine = turf.lineString([
        [minX - width, y],
        [maxX + width, y]
      ]);
    }

    const intersections = turf.lineIntersect(cutLine, turf.polygonToLine(polygon));

    if (intersections.features.length >= 2) {
      const coords = intersections.features.map(f => f.geometry.coordinates);

      coords.sort((a, b) => {
        return width >= height ? a[1] - b[1] : a[0] - b[0];
      });

      const first = coords[0];
      const last = coords[coords.length - 1];

      const mid = [
        (first[0] + last[0]) / 2,
        (first[1] + last[1]) / 2
      ];

      if (turf.booleanPointInPolygon(turf.point(mid), polygon)) {
        points.push(mid);
      }
    }
  }

  if (points.length < 2) {
    return null;
  }

  return turf.lineString(points);
}

使用示例

const polygon = turf.polygon([[
  [120.000, 30.000],
  [120.010, 30.002],
  [120.020, 30.001],
  [120.030, 30.004],
  [120.032, 30.008],
  [120.020, 30.006],
  [120.010, 30.007],
  [120.000, 30.004],
  [120.000, 30.000]
]]);

const centerline = polygonToApproxCenterline(polygon, 40);

console.log(centerline);

这个方法的优点是轻量、易懂、方便直接嵌入前端项目。缺点也很明显：如果多边形存在弯曲、分叉、孔洞或复杂凹陷，生成的 Turf.js 多边形中心线可能会偏离真实骨架。

步骤：方法二，用 Turf.js + Voronoi 近似生成多边形骨架线

第二种方法更接近“骨架线”的思路。基本流程是：对多边形边界进行密集采样，使用 Turf.js 生成 Voronoi 图，再保留落在多边形内部的 Voronoi 边作为候选骨架线。

Voronoi 图可以理解为一组点的空间分区结构。对于多边形边界上的采样点，其内部 Voronoi 边往往会接近多边形的中轴线，因此可以用于 Turf.js 多边形生成中线的近似方案。

实现流程

1. 将多边形边界转为线；
2. 沿边界按固定距离采样点；
3. 用采样点生成 Voronoi 面；
4. 提取 Voronoi 面的边界线；
5. 筛选落在原多边形内部的线段；
6. 必要时对线段进行合并、简化和去毛刺。

示例代码：生成内部 Voronoi 候选骨架

import * as turf from '@turf/turf';

/**
 * 使用边界采样 + Voronoi 近似生成多边形骨架线
 * @param {Feature<Polygon>} polygon GeoJSON Polygon
 * @param {number} sampleDistance 采样距离，单位为 kilometers
 * @returns {FeatureCollection<LineString>}
 */
function polygonToVoronoiSkeleton(polygon, sampleDistance = 0.05) {
  const boundary = turf.polygonToLine(polygon);
  const length = turf.length(boundary, { units: 'kilometers' });

  const samplePoints = [];

  for (let d = 0; d <= length; d += sampleDistance) {
    const p = turf.along(boundary, d, { units: 'kilometers' });
    samplePoints.push(p);
  }

  if (samplePoints.length < 4) {
    return turf.featureCollection([]);
  }

  const pointsFc = turf.featureCollection(samplePoints);
  const bbox = turf.bbox(polygon);
  const voronoi = turf.voronoi(pointsFc, { bbox });

  if (!voronoi) {
    return turf.featureCollection([]);
  }

  const candidateLines = [];

  voronoi.features.forEach(cell => {
    if (!cell || !cell.geometry) return;

    const cellLine = turf.polygonToLine(cell);

    const segments = turf.lineSegment(cellLine);

    segments.features.forEach(seg => {
      const mid = turf.midpoint(
        turf.point(seg.geometry.coordinates[0]),
        turf.point(seg.geometry.coordinates[1])
      );

      if (turf.booleanPointInPolygon(mid, polygon)) {
        candidateLines.push(seg);
      }
    });
  });

  return turf.featureCollection(candidateLines);
}

如何清理 Voronoi 生成的毛刺线？

Voronoi 方法通常会生成很多短线和毛刺线。实际项目中需要做二次过滤：

• 删除长度小于阈值的线段；
• 保留距离多边形边界较远的线段；
• 对线段进行拓扑合并；
• 根据业务方向保留主干线；
• 使用 simplify 简化坐标点。

function filterShortLines(lines, minLength = 0.02) {
  return turf.featureCollection(
    lines.features.filter(line => {
      return turf.length(line, { units: 'kilometers' }) >= minLength;
    })
  );
}

const skeleton = polygonToVoronoiSkeleton(polygon, 0.03);
const filtered = filterShortLines(skeleton, 0.01);

这种方法比截线中点法更适合弯曲面和局部分叉面，但仍然不是严格的 GIS 骨架线算法。它更适合 WebGIS 前端预览、交互分析和低精度制图表达。

步骤：方法三，后端 GIS 生成中线，前端 Turf.js 只负责展示和校验

如果你的项目对结果质量要求较高，例如河道中心线生产、道路面转中心线、批量空间数据处理，不建议完全依赖前端 Turf.js。更稳妥的做法是使用后端 GIS 工具生成中心线，然后在前端用 Turf.js 做展示、裁剪、长度计算或空间校验。

推荐架构

1. 前端上传或选择多边形 GeoJSON；
2. 后端接收 GeoJSON，并使用 Python GIS、PostGIS 或桌面 GIS 工具处理；
3. 后端返回 LineString 或 MultiLineString；
4. 前端用 Leaflet、OpenLayers 或 MapLibre 加载结果；
5. 前端用 Turf.js 验证长度、是否落在面内、是否与边界异常相交。

Python 后端思路

在 Python GIS 环境中，可以使用 GeoPandas、Shapely、GDAL/OGR，或者专门的 skeletonize、centerline 类库来处理。不同库的维护状态和适用数据差异较大，工程中要先用样本数据验证。

# 示例：伪代码结构，实际骨架算法需根据项目库选择
import geopandas as gpd

polygons = gpd.read_file("polygon.geojson")

# 1. 修复无效几何
polygons["geometry"] = polygons.geometry.buffer(0)

# 2. 投影到米制坐标系，避免经纬度距离误差
polygons = polygons.to_crs(3857)

# 3. 调用中心线或骨架线算法
# centerlines = build_centerline(polygons)

# 4. 转回 WGS84 供 WebGIS 使用
# centerlines = centerlines.to_crs(4326)
# centerlines.to_file("centerline.geojson", driver="GeoJSON")

前端 Turf.js 校验示例

function validateCenterlineInPolygon(centerline, polygon) {
  const segments = turf.lineSegment(centerline);

  const outsideSegments = segments.features.filter(seg => {
    const mid = turf.midpoint(
      turf.point(seg.geometry.coordinates[0]),
      turf.point(seg.geometry.coordinates[1])
    );

    return !turf.booleanPointInPolygon(mid, polygon);
  });

  return {
    valid: outsideSegments.length === 0,
    outsideCount: outsideSegments.length
  };
}

这种模式的优势是结果更稳定，适合批处理和生产环境。Turf.js 在这里不再承担复杂骨架算法，而是发挥其前端空间分析、快速校验和交互展示的优势。

常见坑：Turf.js 多边形中心线生成失败的原因

1. 直接用 centroid 或 center 当中线

turf.centroid 和 turf.center 只能生成点，不能表达多边形的线状形态。对于狭长多边形，一个中心点通常没有业务意义。

2. 在经纬度坐标下直接按米计算

GeoJSON 常用 WGS84 经纬度坐标，单位是度，不是米。若要用距离阈值、采样间距、线段长度，建议先投影到合适的平面坐标系，或者明确使用 Turf.js 的 kilometers、meters 等单位参数。

3. 多边形几何无效

自相交、重复点、未闭合环、孔洞异常都会影响 Turf.js 多边形生成中线。处理前应检查 GeoJSON 是否有效，并尽量清理重复点和异常环。

4. 采样距离设置不合理

采样过稀，中线会粗糙甚至断裂；采样过密，浏览器性能会明显下降。前端项目应根据地图比例尺和数据大小设置动态阈值。

5. 复杂分叉面只生成一条线

如果多边形本身像 Y 字形、树枝状河网或复杂道路面，它的合理结果往往是多条骨架线，而不是一条 LineString。此时应接受 MultiLineString 或 FeatureCollection 结果。

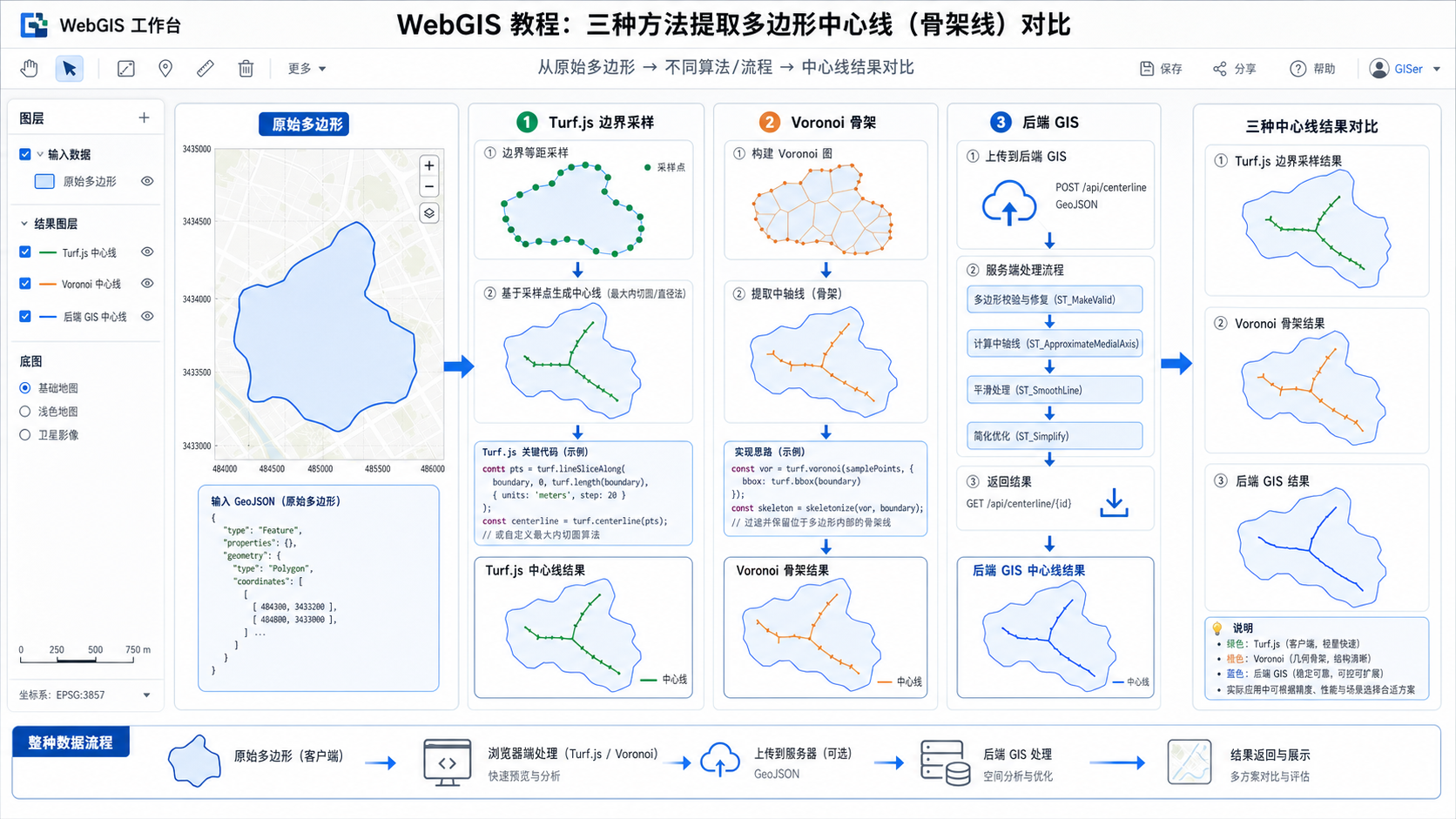

方法比较：三种 Turf.js 多边形生成中线方案怎么选？

如果只是前端可视化，优先尝试截线中点法；如果多边形弯曲较明显，可以尝试 Voronoi 近似；如果结果要进入正式数据库或用于空间分析，建议采用后端 GIS 生成，再由 Turf.js 做展示和校验。

检查清单：生成中线前先确认这些问题

• 数据类型：输入是否为 Polygon 或 MultiPolygon，而不是 LineString？
• 坐标系：是否明确当前 GeoJSON 是经纬度还是投影坐标？
• 几何有效性：是否存在自相交、重复点、空几何或异常孔洞？
• 业务目标：需要严格骨架线，还是只要制图用近似中线？
• 结果类型：是否允许输出 MultiLineString 或多条线段？
• 性能限制：是否需要在浏览器中实时生成？数据量是否可控？
• 后续用途：中线是否要用于长度统计、拓扑分析、路径计算或数据库入库？

FAQ：Turf.js 多边形生成中线常见问题

Turf.js 有没有 polygonToCenterline 这样的函数？

没有。Turf.js 提供了很多常用空间分析函数，但没有稳定的多边形转中心线 API。一般需要自己组合 polygonToLine、lineIntersect、voronoi、booleanPointInPolygon 等函数实现近似方案。

Turf.js 多边形中心线可以用于正式数据生产吗？

如果只是地图展示或交互预览，可以使用 Turf.js 前端近似生成。若用于正式数据生产、工程测绘、河道中心线或道路中心线入库，建议使用后端 GIS 算法，并进行人工抽检和拓扑校验。

为什么 Voronoi 方法生成很多碎线？

因为 Voronoi 图是由边界采样点生成的空间分割结构，它并不知道哪些边是你业务上需要的主中线。生成结果通常包含短线、分支和毛刺，需要按长度、位置、连通性和业务规则过滤。

MultiPolygon 可以直接生成中线吗？

不建议直接整体处理。更稳妥的做法是先把 MultiPolygon 拆成多个 Polygon，分别生成中线，再合并结果。否则不同面之间可能产生不合理的连接关系。

采样距离应该怎么设置？

没有固定值。可以按多边形尺寸设置，例如边界长度越长，采样距离越大；地图比例尺越大，采样距离越小。前端实时计算时，要避免过密采样导致浏览器卡顿。

结论：Turf.js 适合做近似中线，生产级骨架线建议后端处理

Turf.js 多边形生成中线的关键，不是寻找一个不存在的万能函数，而是根据数据形态选择合适方法。简单狭长面可以用截线中点法快速生成近似中线；弯曲或轻微分叉面可以用 Voronoi 方法提取候选骨架；如果是生产级河道中心线、道路中心线或批量面转线任务，应优先放到后端 GIS 流程中完成。

实践中最稳妥的方案是：前端 Turf.js 负责交互、预览和校验，后端 GIS 负责复杂中心线生成。这样既能保持 WebGIS 系统响应速度，也能保证空间数据成果的可靠性。
