编程与开发 Turf.js turf.js多边形中生成线

Turf.js多边形如何生成中线？三种GIS实战方法与代码详解（附：对比表）

2026-02-06 编程与开发

wowwwai GIS研习社 · 工具流程与项目排障

Turf.js多边形如何生成中线？三种GIS实战方法与代码详解（附：对比表）这篇文章，专门解决 WebGIS 开发中一个很常见但容易被低估的问题：给一个面状要素生成“中线”“骨架线”或近似中心线，用于河道、道路面、狭长地块、建筑通道等场景的可视化和空间分析。

先说明一个关键点：Turf.js 本身没有直接提供“polygon to centerline”或“polygon skeleton”这样的标准函数。因此，所谓 Turf.js 多边形生成中线，通常不是一个函数调用就能完成，而是要根据业务场景选择近似方法、后端算法或预处理流程。

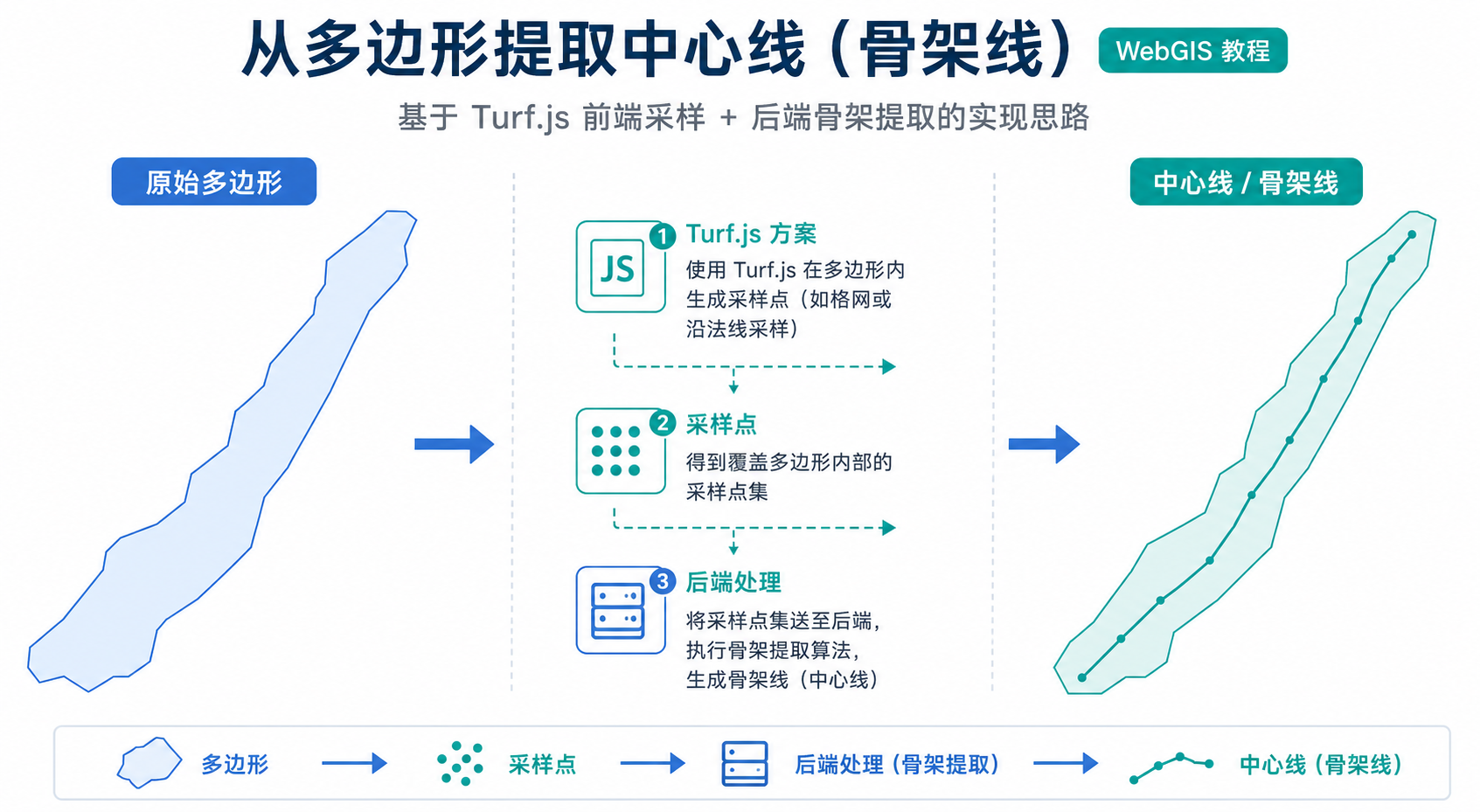

Turf.js多边形生成中线与Turf.js多边形中心线方法示意图 — 多边形生成中线的核心思路：前端可用 Turf.js 做近似处理，复杂场景建议交给后端 GIS 算法。

引言：为什么 Turf.js 多边形生成中线不是一个内置功能？

很多同学在做 WebGIS 项目时，会自然地搜索 Turf.js 多边形生成中线，希望找到类似 turf.centerline() 的方法。但在 Turf.js 的常用 API 中，更多提供的是缓冲区、相交、裁剪、中心点、长度、面积、点线面判断等通用空间分析能力。

中线生成属于更复杂的几何问题。它不仅要考虑多边形外轮廓，还要处理凹多边形、孔洞、分叉、窄口、锯齿边界、坐标单位和拓扑异常。不同类型的多边形，对“中线”的定义也不完全一样。

例如：

河道面生成中线，通常希望中线沿河道主方向延伸。
道路面生成中心线，通常希望中心线贴近车道中心。
建筑走廊面生成中线，可能需要保留分叉结构。
普通行政区面生成中线，很多时候并没有明确的中线意义。

所以，本文不会把问题简化成一个不存在的 Turf.js 函数，而是从 GIS 实战角度给出三种可落地方法，并说明每种方法适合什么数据、如何写代码、结果如何验证。

背景：Turf.js 多边形中心线的典型业务场景

在实际项目中，Turf.js 多边形中心线需求通常来自以下几类场景。

1. 河流、渠道、排水沟等狭长面要素

一些水系数据以多边形存储，例如宽河道、渠道、水面范围。如果要做流向表达、标注布设、线性里程计算，就需要从面中提取一条代表性的中线。

2. 道路面转道路中心线

城市道路数据有时是面状道路红线或路面范围，但导航、标注、网络分析通常需要线。此时会遇到“道路面如何转中心线”的问题。

3. 地块、廊道、管廊等狭长区域表达

对于狭长地块或通道，多边形面积表达太重，线表达更适合做统计、距离量测和符号化。

4. WebGIS 前端临时可视化

有些场景不要求严格空间分析，只需要在地图上快速画出一条看起来合理的中线。这类需求可以用 Turf.js 在前端做近似处理。

如果你的结果要用于工程测绘、河网建模、道路网络分析或正式入库，不建议只依赖前端近似算法。Turf.js 更适合轻量计算和交互式分析。

原理：多边形生成中线到底在算什么？

从 GIS 原理看，多边形生成中线常见有三类思路。

1. 基于主方向的近似中线

先判断多边形的大致延伸方向，再在该方向上构造一条代表线。这种方法适合形状简单、整体狭长、没有明显分叉的多边形。

优点是实现简单，前端可完成；缺点是遇到弯曲河道、复杂道路面时效果有限。

2. 基于采样点和中心点序列的近似中线

沿多边形边界或包围盒方向取一组剖面线，计算剖面线与多边形的交点，再取每个剖面的中点，最后把这些中点连成线。这是 Turf.js 多边形生成中线中比较实用的一种前端思路。

这种方法适合较规则的狭长多边形，例如直线或轻微弯曲的河道、道路面、带状区域。

3. 基于骨架线算法的真实中线

更严格的中线通常来自骨架线算法，例如内侧中轴、Voronoi 骨架、Straight Skeleton、Medial Axis 等。这类算法可以更好处理弯曲、分叉和复杂边界，但实现复杂，通常需要借助后端库或桌面 GIS 工具。

在 WebGIS 架构中，比较稳妥的做法是：前端 Turf.js 负责显示、交互和轻量校验；后端使用 PostGIS、Python GIS、QGIS 处理工具或专门算法生成中线，再把结果以 GeoJSON 返回前端。

步骤：方法一，用 Turf.js 生成简单近似中线

第一种方法适合“形状比较规则、整体近似一条带状区域”的多边形。思路是：取多边形的包围盒，判断长边方向，然后用包围盒中心构造一条穿过多边形的直线，再与多边形裁剪得到内部线段。

适用条件

多边形整体接近直线走向。
没有明显分叉。
对结果精度要求不高，主要用于前端展示。
数据量不大，适合浏览器端即时计算。

示例代码

import * as turf from '@turf/turf';

function simpleCenterLineByBBox(polygon) {
  const bbox = turf.bbox(polygon);
  const minX = bbox[0];
  const minY = bbox[1];
  const maxX = bbox[2];
  const maxY = bbox[3];

  const width = maxX - minX;
  const height = maxY - minY;

  const centerX = (minX + maxX) / 2;
  const centerY = (minY + maxY) / 2;

  let candidateLine;

  if (width >= height) {
    candidateLine = turf.lineString([
      [minX, centerY],
      [maxX, centerY]
    ]);
  } else {
    candidateLine = turf.lineString([
      [centerX, minY],
      [centerX, maxY]
    ]);
  }

  const clipped = turf.lineIntersect(candidateLine, turf.polygonToLine(polygon));

  if (clipped.features.length >= 2) {
    const p1 = clipped.features[0].geometry.coordinates;
    const p2 = clipped.features[clipped.features.length - 1].geometry.coordinates;
    return turf.lineString([p1, p2]);
  }

  return candidateLine;
}

代码说明

这段代码先使用 turf.bbox() 获取多边形外接矩形，再根据宽高判断多边形的大致方向。如果横向更长，就生成一条横向候选线；如果纵向更长，就生成一条纵向候选线。

随后通过 turf.polygonToLine() 把多边形边界转成线，再用 turf.lineIntersect() 求候选线与边界的交点。对于规则狭长多边形，两个交点之间的线段就可以作为一个非常粗略的中线。

这个方法的局限

无法适应弯曲河道。
无法处理分叉道路面。
遇到凹多边形可能取到错误交点。
结果不是严格意义上的骨架线。

因此，它更适合快速预览，而不是正式数据生产。

步骤：方法二，用剖面采样生成 Turf.js 多边形近似中线

第二种方法更接近实战。它不是只画一条穿过中心的直线，而是在多边形长轴方向上做多次剖面采样，取每个剖面与多边形相交部分的中点，再把中点连接起来。

这种 Turf.js 多边形中心线方法适合轻微弯曲的狭长面。虽然仍然不是严格骨架线，但比简单包围盒中线更可用。

基本流程

计算多边形的外接矩形。
判断主要延伸方向。
按固定步长生成多条横向或纵向剖面线。
计算剖面线与多边形边界的交点。
每条剖面取两个主要交点的中点。
按顺序连接所有中点，得到近似中线。

示例代码

import * as turf from '@turf/turf';

function sectionSampleCenterLine(polygon, sampleCount = 30) {
  const bbox = turf.bbox(polygon);
  const minX = bbox[0];
  const minY = bbox[1];
  const maxX = bbox[2];
  const maxY = bbox[3];

  const width = maxX - minX;
  const height = maxY - minY;
  const horizontal = width >= height;

  const boundary = turf.polygonToLine(polygon);
  const centerPoints = [];

  for (let i = 1; i < sampleCount; i++) {
    const t = i / sampleCount;
    let sectionLine;

    if (horizontal) {
      const x = minX + width * t;
      sectionLine = turf.lineString([
        [x, minY - height],
        [x, maxY + height]
      ]);
    } else {
      const y = minY + height * t;
      sectionLine = turf.lineString([
        [minX - width, y],
        [maxX + width, y]
      ]);
    }

    const intersects = turf.lineIntersect(sectionLine, boundary);

    if (intersects.features.length >= 2) {
      const coords = intersects.features.map(feature => feature.geometry.coordinates);

      coords.sort((a, b) => {
        return horizontal ? a[1] - b[1] : a[0] - b[0];
      });

      const first = coords[0];
      const last = coords[coords.length - 1];

      const mid = [
        (first[0] + last[0]) / 2,
        (first[1] + last[1]) / 2
      ];

      if (turf.booleanPointInPolygon(turf.point(mid), polygon)) {
        centerPoints.push(mid);
      }
    }
  }

  if (centerPoints.length < 2) {
    return null;
  }

  return turf.lineString(centerPoints);
}

结果验证

生成中线后，不要只看地图效果，建议做三个检查：

用 turf.booleanPointInPolygon() 检查中线节点是否落在多边形内部。
用 turf.length() 检查中线长度是否明显异常。
把中线与原始多边形叠加显示，检查是否穿出边界或跨越孔洞。

适合的改进方向

如果多边形有弯曲，简单按 X 或 Y 方向采样可能不够。可以先计算多边形的主方向，再把坐标旋转到主方向坐标系中采样，最后再旋转回来。这个方案会更复杂，但在狭长道路面和河道面中效果更稳定。

步骤：方法三，后端生成骨架线，再给 Turf.js 前端使用

如果你的需求是“真正可用的多边形骨架线”，建议不要强行在 Turf.js 中完成。更推荐的工程方案是：后端生成中线，前端用 Turf.js 做展示、长度统计、空间判断和交互。

Python GIS 处理思路

Python 生态中，常见做法是借助 GeoPandas、Shapely、scikit-image、pygeoops 或其他中心线提取库。对于生产项目，建议先在小样本上验证算法稳定性，再批量处理。

import geopandas as gpd

gdf = gpd.read_file("polygon.geojson")

gdf = gdf.to_crs(3857)

gdf["geometry"] = gdf.geometry.buffer(0)

# 这里应替换为项目中验证过的中心线或骨架线算法
# 例如使用专门的 centerline/skeleton 工具库进行处理
# result = generate_centerline(gdf)

gdf.to_file("fixed_polygon.geojson", driver="GeoJSON")

上面代码没有假装某个函数一定存在，而是强调了生产流程中更重要的前置步骤：统一投影、修复几何、验证算法。很多中线提取失败，并不是算法本身的问题，而是原始多边形存在自相交、重复点、空洞异常或坐标单位不合适。

QGIS 处理思路

如果不想自己写算法，可以先用 QGIS 或相关插件进行实验。常见流程是：

加载多边形数据。
检查几何有效性。
必要时使用“修复几何”。
使用中心线、骨架线、栅格细化或第三方处理工具生成线。
人工检查分叉和断裂。
导出 GeoJSON 给 WebGIS 使用。

这种方法适合一次性处理或半自动数据生产。对于在线系统，则应把这套逻辑迁移到后端服务。

PostGIS 处理思路

PostGIS 原生更擅长空间存储、索引和查询。对于复杂骨架线提取，通常需要扩展算法或外部处理服务配合。PostGIS 可承担这些工作：

存储原始多边形和生成后的中线。
用 ST_IsValid 检查几何有效性。
用 ST_MakeValid 修复部分异常几何。
用 ST_Intersection、ST_Within 等函数做结果校验。

SELECT id, ST_IsValid(geom) AS is_valid
FROM polygon_table;

UPDATE polygon_table
SET geom = ST_MakeValid(geom)
WHERE NOT ST_IsValid(geom);

对于正式项目，可以把“中心线生成服务”和 PostGIS 分开：PostGIS 负责数据管理，Python 或专门 GIS 服务负责算法计算。

常见坑：Turf.js 多边形生成中线容易失败的原因

1. 经纬度坐标直接用于距离和采样

如果数据是 EPSG:4326 经纬度，坐标单位是度，不是米。直接按经纬度做采样，结果在不同纬度会有明显变形。对于需要距离、长度、剖面间距的计算，建议先投影到合适的平面坐标系。

在前端临时处理时，可以使用 Turf.js 的距离函数做近似；在后端生产时，应使用适合区域的投影坐标系。

2. 多边形不是狭长形，却强行生成中线

并不是所有面都适合生成中线。行政区、湖泊、大型地块等面状区域，可能不存在业务上明确的中心线。此时应重新确认需求：是要中心点、标注点、代表线，还是骨架网络？

3. 多部件多边形没有拆分

MultiPolygon 如果直接处理，可能把多个不相连面生成一条错误的线。建议先拆分为单个 Polygon，分别生成中线，再合并结果。

4. 边界太复杂导致锯齿中线

如果多边形边界非常密集或有噪声，中线可能抖动明显。可以先做适度简化，但要注意简化不能破坏拓扑关系。

const simplified = turf.simplify(polygon, {
  tolerance: 0.00001,
  highQuality: true
});

5. 孔洞和凹陷没有处理

带孔洞的多边形会让剖面交点数量增加。如果代码简单取第一个和最后一个交点，可能让中线穿过孔洞。对于这种数据，应使用更严格的骨架线算法，或在后端处理。

方法比较：三种 Turf.js 多边形中心线方案怎么选？

方法	适用场景	优点	缺点	推荐程度
包围盒近似中线	规则、直线型狭长多边形	代码简单，前端即可运行	无法处理弯曲和分叉	适合快速预览
剖面采样中线	轻微弯曲的河道面、道路面、带状区域	效果比直线近似更好，可用 Turf.js 实现	对复杂凹多边形和孔洞不稳定	适合前端轻量业务
后端骨架线算法	复杂河道、道路网络、工程级数据生产	结果更接近真实中线，可处理复杂结构	实现成本高，需要后端 GIS 能力	推荐用于正式项目

如果只是 WebGIS 地图上临时显示，优先考虑方法一或方法二。如果要入库、统计、建模或作为后续空间分析数据，建议使用方法三。

检查清单：上线前如何检查中线结果是否可靠？

确认原始多边形是否为有效几何。
确认坐标系是否适合距离、长度和采样计算。
确认输入是 Polygon 还是 MultiPolygon。
检查中线节点是否全部位于多边形内部。
检查中线是否穿越孔洞。
检查中线长度是否与多边形长轴方向一致。
检查是否存在断线、回折、异常跳点。
对典型样本进行人工叠加核查。
明确结果用途：展示、标注、统计还是工程分析。
复杂数据优先使用后端算法，不要强行用前端近似。

FAQ：Turf.js 多边形如何生成中线的常见问题

Turf.js 有直接生成多边形中线的函数吗？

没有常用的官方内置函数可以直接把 Polygon 转为严格中心线。Turf.js 多边形生成中线通常需要自己组合几何操作，或者把复杂计算放到后端完成。

Turf.js 多边形中心线和 centroid 有什么区别？

centroid 是中心点，不是线。它只能表示一个点位置，不能表达河道、道路、廊道这类狭长面要素的延伸方向。中线是 LineString 或 MultiLineString，更适合表达线性结构。

为什么我的中线跑到多边形外面了？

常见原因包括：多边形是凹形、存在孔洞、采样方向错误、交点排序错误、经纬度坐标直接计算、MultiPolygon 未拆分。建议先用少量样本可视化调试，不要直接批量处理。

道路面转中心线可以只用 Turf.js 吗？

如果只是前端展示，可以用 Turf.js 做近似。如果要生成可用于道路网络、路径分析或正式数据库的中心线，建议使用 QGIS、Python GIS 或后端骨架线算法处理。

河道面生成中线应该选择哪种方法？

简单直河道可以用包围盒或剖面采样方法。弯曲河道、分叉河道或用于水文分析的数据，应使用后端骨架线算法，并进行人工或规则化校验。

生成中线前需要简化多边形吗？

如果边界点过密或存在明显噪声，可以适度简化。但简化参数不能过大，否则会改变原始形状，导致中线偏移。正式项目中建议保留原始数据，并另存简化后的处理副本。

结论：Turf.js 适合近似中线，复杂中线应交给后端 GIS

Turf.js多边形生成中线的关键，不是寻找一个不存在的万能函数，而是根据数据形态和业务要求选择合适方案。规则狭长面可以用包围盒近似；轻微弯曲面可以用剖面采样；复杂河道、道路和工程数据则应使用后端骨架线算法。

如果你的目标是前端可视化，Turf.js 足够完成很多轻量工作。如果你的目标是数据生产、空间分析或业务入库，就要把中线提取作为一个完整 GIS 流程来做：修复几何、统一坐标系、选择算法、验证结果，并保留人工抽检环节。

一句话总结：Turf.js 可以帮你快速生成“看起来合理”的多边形中线，但要生成“业务上可靠”的中心线，必须结合 QGIS、Python GIS、PostGIS 或专门的骨架线算法。
