WMS图层加载卡顿闪退？完美世界游戏场景GIS化实战方案（附：坐标转换工具集）

wowwwai GIS研习社 · 工具流程与项目排障

《WMS图层加载卡顿闪退？完美世界游戏场景GIS化实战方案（附：坐标转换工具集）》这篇文章面向想把游戏场景、三维地形或自定义地图接入 GIS 工作流的读者，重点解决一个具体问题：WMS 图层在 QGIS、ArcGIS Pro 或 WebGIS 中加载卡顿、频繁闪退、坐标对不上、切片请求异常时，应该如何排查并建立一套稳定的场景 GIS 化方案。

引言：为什么 WMS 图层一加载就卡顿甚至闪退

很多同学在做游戏地图 GIS 化、虚拟场景可视化、历史地图叠加或自定义底图发布时，会把场景图导出为大图，再通过 GeoServer、MapServer 或 QGIS Server 发布成 WMS 图层。看起来流程很简单：准备图片、配准坐标、发布服务、前端加载。

但实际操作中经常会遇到这些问题：

• QGIS 添加 WMS 图层后长时间无响应。
• ArcGIS Pro 浏览服务时地图窗口卡死。
• OpenLayers 或 Leaflet 加载 WMS 时拖动地图明显卡顿。
• 放大到某些级别后图层变黑、空白或闪退。
• 游戏场景坐标和 GIS 坐标无法正确对应。
• 同一张地图在桌面端能看，发布到 WebGIS 后错位。

这些现象通常不是单一原因造成的，而是由影像尺寸过大、坐标系设置不合理、WMS 请求参数不匹配、服务端渲染压力过高、客户端缓存不足共同触发。尤其是游戏场景地图本身并不是标准 GIS 数据，它的坐标原点、单位、比例尺、Y 轴方向往往和真实地理坐标不同，如果直接发布为 WMS，很容易出现卡顿和错位。

背景：完美世界游戏场景 GIS 化和普通地图发布有什么不同

普通 GIS 地图通常已经具备明确的空间参考，例如 EPSG:4326、EPSG:3857、CGCS2000 或地方投影坐标系。数据的单位、范围、方向和投影参数都可以被 GIS 软件识别。

而游戏场景图通常有以下特点：

• 坐标单位可能是游戏引擎单位，而不是米或经纬度。
• 坐标原点可能在地图中心、左上角或任意场景基准点。
• Y 轴方向可能与 GIS 坐标相反。
• 地图比例尺不一定与真实世界对应。
• 一张场景图可能非常大，例如数万像素宽高。
• 场景对象坐标、NPC 坐标、传送点坐标与底图像素坐标之间需要转换。

因此，完美世界游戏场景 GIS 化的关键不是简单“把图发成 WMS”，而是要先建立一套可复用的坐标转换规则。只有坐标规则稳定，后续的矢量点位、路线、区域面、任务范围、三维模型索引才可能正确叠加。

原理：WMS 图层加载卡顿闪退的核心原因

1. WMS 是动态出图服务，不等于切片服务

WMS，全称 Web Map Service，是一种按请求动态返回地图图片的服务。客户端每拖动、缩放一次地图，都会向服务器发送包含范围、尺寸、坐标系、图层名和样式的请求。

典型 WMS 请求参数包括：

• LAYERS：请求的图层名称。
• CRS 或 SRS：请求使用的坐标参考系统。
• BBOX：地图范围。
• WIDTH 和 HEIGHT：返回图片的像素宽高。
• FORMAT：图片格式，例如 image/png 或 image/jpeg。
• VERSION：WMS 版本，例如 1.1.1 或 1.3.0。

如果底图是超大尺寸栅格，服务端每次都要临时裁剪、重采样、投影转换和渲染，就会造成明显卡顿。请求并发一高，桌面 GIS 或浏览器前端也可能因为内存占用快速上升而闪退。

2. 坐标系不匹配会放大渲染压力

如果源数据使用自定义游戏坐标，而客户端请求的是 EPSG:3857 或 EPSG:4326，服务端可能需要对每一次 WMS 请求进行动态重投影。对于普通矢量数据影响还可以接受，但对于大栅格底图，动态重投影非常消耗 CPU 和内存。

所以，游戏场景 GIS 化建议先定义一个工程内部坐标系。它可以不是真实地理坐标系，但必须满足三个条件：

• 单位明确，例如统一按米、场景单位或像素单位处理。
• 原点明确，例如左下角为原点或以游戏世界原点为基准。
• 转换公式固定，任何点位都能从游戏坐标转换到 GIS 坐标。

3. 大图直接发布 WMS 是高风险做法

很多 WMS 图层加载卡顿闪退案例，根源都是把一张巨大的 PNG 或 TIFF 直接丢进服务端发布。这样做的问题包括：

• 服务端读取整图或大范围影像时内存占用过高。
• 透明 PNG 文件体积大，网络传输慢。
• 没有金字塔，缩小浏览时仍需从高分辨率影像重采样。
• 没有瓦片缓存，每次浏览都重新计算。
• 客户端一次请求图片尺寸过大，浏览器或 GIS 软件渲染失败。

更稳妥的做法是先把游戏场景图处理成带金字塔的 GeoTIFF 或 Cloud Optimized GeoTIFF，再通过 GeoServer 配合 GeoWebCache 发布缓存瓦片，必要时再提供 WMS 兼容接口。

步骤：完美世界游戏场景 GIS 化实战方案

步骤一：整理游戏场景原始数据

先把所有原始数据放到一个清晰的工程目录中，避免后期坐标文件、底图文件和服务配置混在一起。

project_pw_gis/
  raw/
    scene_points.csv
    scene_regions.json
  processed/
    scene_georef.tif
    scene_pyramid.tif
  scripts/
    coord_convert.py
  publish/
    geoserver_style.sld
  docs/
    coordinate_rule.md

建议至少准备三类数据：

• 场景底图：例如 PNG、JPG、TIF 格式的大图。
• 控制点：用于建立像素坐标、游戏坐标和 GIS 坐标的对应关系。
• 业务点位：例如 NPC、传送点、任务点、怪物刷新区、路线节点。

步骤二：确定游戏坐标到 GIS 坐标的转换规则

假设游戏坐标为 (gx, gy)，GIS 工程坐标为 (x, y)。如果游戏坐标只是平移和缩放，可使用线性转换：

x = gx * scale_x + offset_x
y = gy * scale_y + offset_y

如果游戏 Y 轴方向和 GIS Y 轴相反，则常见转换为：

x = gx * scale_x + offset_x
y = max_y - gy * scale_y + offset_y

一个简化版 Python 坐标转换工具如下：

import csv

SCALE_X = 1.0
SCALE_Y = 1.0
OFFSET_X = 0.0
OFFSET_Y = 0.0
MAX_Y = 10000.0

def game_to_gis(gx, gy):
    x = gx * SCALE_X + OFFSET_X
    y = MAX_Y - gy * SCALE_Y + OFFSET_Y
    return x, y

with open("raw/scene_points.csv", "r", encoding="utf-8") as f_in,
     open("processed/scene_points_gis.csv", "w", encoding="utf-8", newline="") as f_out:
    reader = csv.DictReader(f_in)
    fieldnames = reader.fieldnames + ["x", "y"]
    writer = csv.DictWriter(f_out, fieldnames=fieldnames)
    writer.writeheader()

    for row in reader:
        gx = float(row["game_x"])
        gy = float(row["game_y"])
        x, y = game_to_gis(gx, gy)
        row["x"] = x
        row["y"] = y
        writer.writerow(row)

实际项目中，最好把 SCALE_X、SCALE_Y、OFFSET_X、OFFSET_Y 写入配置文件，而不是写死在代码里。这样以后更换地图版本或修正控制点时，不需要改动主程序。

步骤三：在 QGIS 中配准场景底图

打开 QGIS 后，可以使用地理配准工具处理场景底图。操作思路如下：

1. 加载原始场景图片。
2. 选择若干个明显控制点，例如地图角点、主城中心、道路交叉点、边界转折点。
3. 为每个控制点输入转换后的 GIS 坐标。
4. 选择合适的变换方式。简单缩放平移可用线性变换，存在旋转或轻微形变时可考虑 Helmert 或多项式。
5. 输出为 GeoTIFF，并写入空间参考。
6. 在 QGIS 主界面加载输出结果，叠加转换后的点位进行验证。

对于游戏场景，很多时候不需要强行套用真实地理坐标。可以使用自定义平面坐标系，只要整个工程内部一致即可。这样能减少不必要的投影转换，也更利于 WMS 稳定加载。

步骤四：为大栅格创建金字塔和压缩

如果场景图很大，不建议直接发布原始 PNG。可以使用 GDAL 转为压缩 GeoTIFF，并建立金字塔。

gdal_translate scene_georef.tif scene_publish.tif
  -co TILED=YES
  -co COMPRESS=DEFLATE
  -co BIGTIFF=IF_SAFER

gdaladdo -r average scene_publish.tif 2 4 8 16 32

如果图片是连续色彩的场景底图，也可以考虑 JPEG 压缩：

gdal_translate scene_georef.tif scene_publish_jpeg.tif
  -co TILED=YES
  -co COMPRESS=JPEG
  -co JPEG_QUALITY=85
  -co BIGTIFF=IF_SAFER

这样处理后，WMS 在小比例尺浏览时可以读取金字塔层级，而不是每次从最高分辨率影像重新计算，卡顿会明显减少。

步骤五：在 GeoServer 中发布 WMS 图层

以 GeoServer 为例，推荐发布流程如下：

1. 在 GeoServer 中创建工作区，例如 pw_scene。
2. 创建 GeoTIFF 数据存储，指向处理后的 scene_publish.tif。
3. 发布图层时检查 Native SRS 和 Declared SRS 是否一致。
4. 确认 Bounding Box 范围没有异常值。
5. 启用 GeoWebCache 缓存。
6. 限制支持的坐标系，避免客户端随意请求动态重投影。
7. 测试 GetMap 请求，确认返回图片正常。

如果只是内部项目，不需要支持多种坐标系。坐标系越多，动态转换路径越复杂，WMS 图层加载卡顿闪退的风险越高。

步骤六：在 QGIS 中验证 WMS 图层

在 QGIS 中添加 WMS 服务后，按以下顺序检查：

1. 先只加载单个底图图层，不要同时加载大量矢量图层。
2. 检查图层范围是否能自动缩放到正确位置。
3. 使用识别工具或坐标显示检查鼠标位置坐标。
4. 叠加转换后的 CSV 点位或 GeoJSON 点位。
5. 放大、缩小、平移，观察是否出现空白、错位或明显卡顿。
6. 查看 GeoServer 日志，确认请求是否有报错。

如果 QGIS 中加载正常，而 WebGIS 中卡顿，通常是前端请求策略、图片格式、地图容器尺寸或并发请求导致的问题。如果 QGIS 中也卡顿，则优先检查服务端数据格式、金字塔、坐标系和 WMS 请求参数。

步骤七：在 WebGIS 中加载 WMS

OpenLayers 加载 WMS 时，建议先使用单图层、固定投影、合理参数进行测试。

const wmsLayer = new ol.layer.Image({
  source: new ol.source.ImageWMS({
    url: "https://example.com/geoserver/pw_scene/wms",
    params: {
      "LAYERS": "pw_scene:scene_publish",
      "FORMAT": "image/png",
      "VERSION": "1.1.1"
    },
    ratio: 1,
    serverType: "geoserver"
  })
});

如果前端拖动时很卡，可以考虑改用瓦片方式：

const tiledWmsLayer = new ol.layer.Tile({
  source: new ol.source.TileWMS({
    url: "https://example.com/geoserver/gwc/service/wms",
    params: {
      "LAYERS": "pw_scene:scene_publish",
      "FORMAT": "image/png",
      "TILED": true
    },
    serverType: "geoserver"
  })
});

对于游戏场景 GIS 化项目，如果用户主要是在浏览器中平移缩放地图，优先使用缓存瓦片或 WMTS；如果用户需要临时渲染样式、按参数过滤、叠加动态专题图，再考虑 WMS。

常见坑：WMS 图层加载卡顿闪退的排查重点

坑一：WMS 1.3.0 坐标轴顺序导致图层错位

WMS 1.3.0 对部分坐标系的轴顺序处理与 WMS 1.1.1 不同。特别是 EPSG:4326，在某些客户端中会出现经纬度顺序差异，导致 BBOX 请求范围异常。

排查方法：

• 分别测试 WMS 1.1.1 和 1.3.0。
• 查看浏览器网络请求中的 BBOX 参数。
• 确认客户端 CRS 设置与服务端声明一致。
• 如果是自定义平面坐标系，尽量统一版本和请求模板。

坑二：没有金字塔，缩小浏览反而更慢

没有金字塔的大影像，在缩小浏览时服务端仍可能读取高分辨率数据并重采样成小图。这是 WMS 图层加载卡顿的典型原因。

解决方法很明确：为 GeoTIFF 创建 overview，并在服务端确认它能被正确读取。

坑三：透明 PNG 体积过大

如果场景底图不需要透明背景，可以优先使用 JPEG 或不透明 PNG。透明 PNG 在大范围 WMS 请求中可能明显增加传输体积和渲染压力。

对于需要透明的专题图层，可以保留 PNG；对于底图类场景图，建议优先测试 JPEG 压缩方案。

坑四：客户端一次请求图片尺寸太大

某些 WebGIS 页面会因为地图容器过大、设备像素比过高或 WMS ratio 参数设置过大，导致一次请求返回超大图片。

排查时重点看：

• GetMap 请求中的 WIDTH 和 HEIGHT。
• 浏览器 Network 面板中的图片大小。
• 地图组件是否开启了过高的 pixelRatio。
• OpenLayers 中 ImageWMS 的 ratio 是否过大。

坑五：把游戏坐标当成真实经纬度

游戏坐标通常不是经纬度。把 1234, 5678 直接当成经纬度或 Web Mercator 坐标，会导致图层范围异常，甚至让客户端尝试渲染一个极端错误的地图范围。

正确做法是先定义工程坐标规则，再进行统一转换。不要在每个模块里各写一套临时转换公式。

方法比较：WMS、WMTS、XYZ 切片和矢量瓦片怎么选

方案	适合场景	优点	限制
WMS	需要动态出图、临时样式、少量用户访问	标准成熟，QGIS 和 ArcGIS Pro 支持好	大栅格和高并发下容易卡顿
WMTS	固定底图、大量浏览访问	缓存友好，前端加载稳定	样式和比例尺层级不如 WMS 灵活
XYZ 切片	WebGIS 前端展示、静态底图	部署简单，兼容 Leaflet 和 OpenLayers	需要提前切片，不适合频繁变更
矢量瓦片	点线面对象多、需要前端样式控制	交互能力强，样式灵活	不适合直接承载大幅栅格场景图

对于完美世界游戏场景 GIS 化，推荐组合是：底图使用 WMTS 或 XYZ 缓存瓦片，业务点线面使用 GeoJSON、PostGIS 或矢量瓦片，必要时保留 WMS 作为桌面 GIS 兼容接口。这样既能满足 QGIS 检查，又能保证 WebGIS 浏览稳定。

检查清单：发布前必须确认的 20 个点

• 是否明确了游戏坐标原点。
• 是否明确了 X 轴和 Y 轴方向。
• 是否记录了比例尺或缩放系数。
• 是否有至少 4 个可验证控制点。
• 底图是否已经地理配准。
• GeoTIFF 是否写入正确空间参考。
• 大栅格是否已经创建金字塔。
• 影像是否采用合适压缩方式。
• GeoServer 图层范围是否正常。
• Native SRS 和 Declared SRS 是否一致。
• 是否避免了不必要的动态重投影。
• WMS 请求的 WIDTH 和 HEIGHT 是否合理。
• 是否测试了 WMS 1.1.1 与 1.3.0 的差异。
• 是否启用了 GeoWebCache 或其他缓存。
• WebGIS 是否优先请求缓存瓦片。
• 浏览器 Network 面板是否有大量失败请求。
• 服务端日志是否存在内存溢出或渲染报错。
• 点位数据是否经过同一套坐标转换工具处理。
• QGIS、ArcGIS Pro、WebGIS 三端结果是否一致。
• 是否把坐标转换规则写入项目文档。

经验上，WMS 图层加载卡顿闪退不要先怀疑客户端，而要先检查数据预处理、坐标系、金字塔和缓存。客户端优化只能缓解问题，不能替代正确的数据发布流程。

FAQ：常见问题解答

WMS 图层加载卡顿一定是服务器性能不够吗？

不一定。服务器性能不足会导致卡顿，但更常见的原因是大栅格没有金字塔、请求范围异常、动态重投影过多、图片格式过重或没有启用缓存。先优化数据和服务配置，再考虑升级服务器。

游戏场景 GIS 化必须使用 EPSG:4326 或 EPSG:3857 吗？

不必须。如果场景不需要和真实地球数据叠加，可以使用自定义平面坐标系。重点是坐标规则稳定、单位明确、所有数据使用同一套转换公式。

为什么 QGIS 能打开 WMS，WebGIS 却很卡？

QGIS 和 WebGIS 的请求方式不同。WebGIS 可能在拖动、缩放时发起更多并发请求，也可能因为容器尺寸、设备像素比、ratio 参数导致请求图片过大。建议在浏览器 Network 面板中检查 GetMap 请求。

完美世界游戏坐标如何转换成 GIS 坐标？

先确定游戏坐标原点、单位、轴方向和地图范围，再用控制点计算缩放和平移参数。简单场景可用线性转换；如果有旋转或变形，则需要使用地理配准或仿射变换。

WMS 和 WMTS 哪个更适合游戏地图底图？

如果底图基本固定，WMTS 或 XYZ 切片更适合，因为它们可以缓存，浏览体验更稳定。WMS 更适合动态出图和桌面 GIS 兼容，但不适合把超大游戏场景图直接作为高并发底图服务。

坐标转换工具集应该包含哪些功能？

至少应包含游戏坐标转 GIS 坐标、GIS 坐标转游戏坐标、批量 CSV 转换、GeoJSON 点位导出、控制点检查、坐标范围校验和配置文件读取。不要只写一个临时脚本，否则后期很难维护。

结论：先坐标规则，后 WMS 发布，再做前端优化

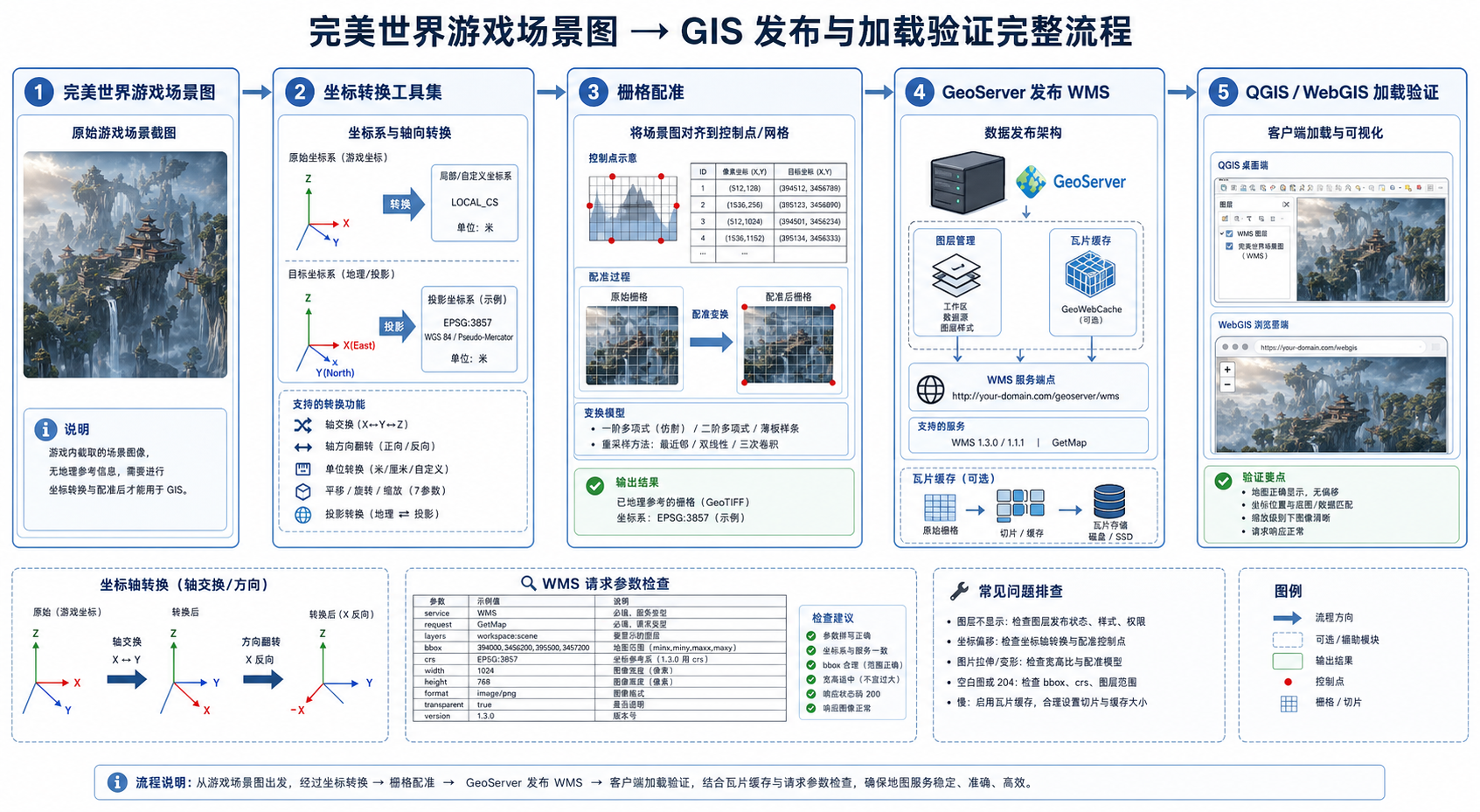

WMS 图层加载卡顿闪退的表面现象在客户端，根本原因往往在数据和坐标。对于完美世界游戏场景 GIS 化这类项目，正确顺序应该是：先建立坐标转换工具集，再完成底图配准和金字塔处理，然后通过 GeoServer 等服务稳定发布，最后在 QGIS、ArcGIS Pro 和 WebGIS 中分别验证。

如果项目需要长期维护，建议把 WMS 作为标准兼容接口，把 WMTS 或 XYZ 切片作为主要浏览底图，把点线面业务对象独立存储为 GeoJSON、PostGIS 或矢量瓦片。这样既能降低 WMS 卡顿闪退风险，也能让游戏场景数据真正进入可分析、可叠加、可发布的 GIS 工作流。
