设备巡检GIS项目推进慢，数据采集与系统集成避坑指南（附：流程模板）

2026-03-09 GIS基础理论

wowwwai GIS研习社 · 工具流程与项目排障

“设备巡检GIS项目推进慢，数据采集与系统集成避坑指南（附：流程模板）”这类问题，在园区、管网、电力、燃气、水务、交通设施和物业巡检项目中非常常见：地图底图有了，巡检系统也采购了，但项目迟迟不能上线，原因往往不是某一个软件不好用，而是数据采集、空间编码、业务字段、接口集成和验收口径没有在前期说清楚。

本文从GIS项目实施视角，梳理设备巡检GIS项目推进慢的典型原因，并给出一套可落地的数据采集与系统集成避坑流程模板。适合GIS工程师、项目经理、实施顾问、空间数据分析人员和负责巡检数字化建设的甲方团队参考。

引言：设备巡检GIS项目为什么容易推进慢

设备巡检GIS项目看起来是“把设备点位放到地图上，再让巡检人员按路线打卡”，但实际落地时，它同时涉及空间数据、业务台账、移动端采集、权限组织、工单流程、接口对接和现场运维。

如果前期只关注系统页面，而没有把数据标准和集成边界定义清楚，后期就会出现以下情况：

设备点位已经采集，但无法和原有资产台账匹配。
巡检路线画出来了，但现场人员说路线不符合实际通行条件。
移动端能上传照片，但照片、工单、设备编码无法关联。
GIS平台能显示地图，但业务系统无法按设备编号查询空间位置。
接口已经开发，但字段含义、坐标系、更新频率不一致，联调反复返工。

因此，设备巡检GIS项目推进慢，本质上通常是“空间数据标准、业务流程和系统集成方案没有同步设计”。

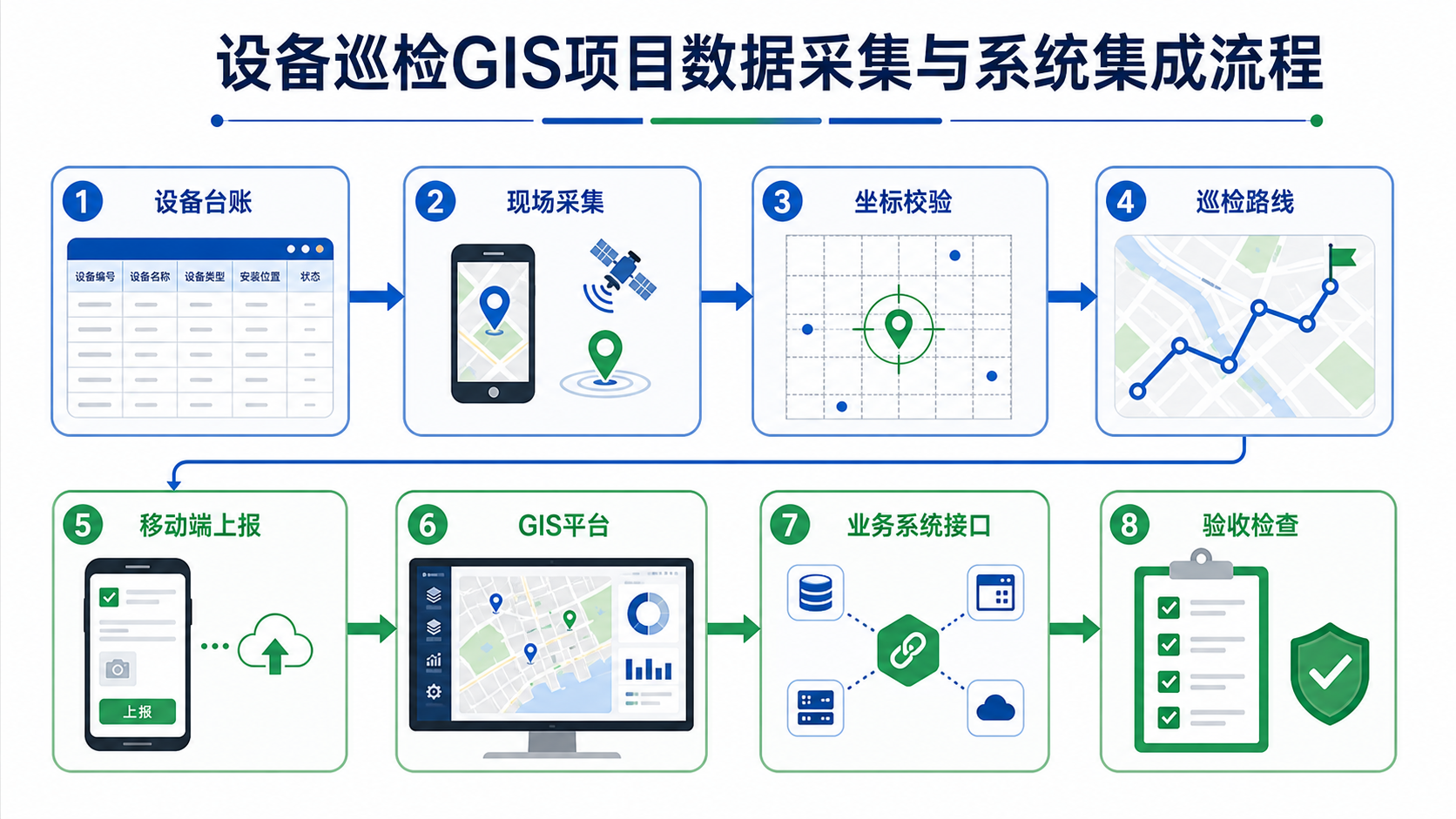

设备巡检GIS项目推进慢数据采集与系统集成流程模板 — 设备巡检GIS项目建议按“台账梳理、现场采集、空间校验、系统集成、验收闭环”的顺序推进。

背景：设备巡检GIS项目推进慢的常见场景

在实际项目中，设备巡检GIS项目推进慢通常集中在四类场景。

场景一：设备台账和地图点位对不上

甲方已有Excel、ERP、EAM、CMMS或资产管理系统台账，里面有设备编号、名称、类型、所属区域、安装位置等字段。但现场采集人员又重新生成了一套点位编号，导致GIS点位和资产台账无法稳定关联。

典型表现包括：

同一台设备在台账中叫“阀门井A-001”，现场采集叫“FMJ001”。
设备名称相同，但安装位置描述不一致。
台账中有设备，地图上没有点。
地图上有点，但业务系统查不到对应设备。

场景二：坐标系和定位精度没有提前约定

设备巡检GIS项目经常涉及CAD图、无人机影像、Web地图、移动端GPS和已有GIS数据。如果坐标系没有统一，就会出现点位偏移、路线偏移、底图对不齐等问题。

常见数据来源包括：

CAD总平图，可能没有真实坐标或使用局部坐标。
ArcGIS、QGIS历史数据，可能是CGCS2000、WGS84或地方坐标。
移动端GPS采集，通常以WGS84或GCJ-02相关坐标展示。
在线地图底图，可能存在加密偏移或瓦片坐标体系差异。

场景三：巡检业务流程没有固化

有些项目在系统开发前没有明确巡检规则，导致系统上线时才讨论“谁巡、巡什么、多久巡一次、异常怎么处理、工单如何闭环”。这会让GIS开发、移动端开发和业务系统集成同时返工。

场景四：接口集成只谈技术，不谈业务口径

系统集成并不是简单地提供一个接口地址。设备巡检GIS项目的数据接口至少要明确字段、主键、坐标、增量更新、权限、错误处理和日志追踪。

如果只约定“提供设备查询接口”，但不约定设备唯一标识、坐标字段格式和更新机制，后期联调会非常低效。

原理：先统一空间对象，再打通业务流程

要让设备巡检GIS项目顺利推进，核心原则是：先把“空间对象”定义清楚，再把“业务动作”挂到空间对象上。

这里的空间对象，指的是可以在GIS中定位、展示、查询和分析的对象，例如：

设备点：消防栓、阀门、变压器、摄像头、泵站、井盖、路灯。
线路线：管线、电缆、巡检路径、道路中心线。
区域面：园区、站点、责任区、网格、危险区域。

每一个空间对象都应该有一个稳定的唯一标识。这个唯一标识最好来自资产台账或主数据系统，而不是由GIS系统临时生成。GIS可以新增空间字段和图形信息，但不要随意改变业务主键。

设备巡检GIS项目的数据关系

一个相对稳定的数据模型可以这样理解：

对象	核心字段	作用
设备台账	设备ID、设备名称、类型、所属单位、状态	作为业务主数据，保证设备身份唯一
GIS点线面数据	设备ID、坐标、几何类型、空间位置	提供地图展示、空间查询和巡检定位
巡检计划	计划ID、设备ID、巡检周期、责任人	定义巡检频率和任务安排
巡检记录	记录ID、设备ID、时间、结果、照片、位置	形成现场执行证据
异常工单	工单ID、设备ID、问题类型、处理状态	实现问题整改和闭环管理

只要设备ID稳定，GIS地图、巡检记录、照片附件、异常工单和统计报表就能串起来。反过来，如果设备ID混乱，后续所有系统集成都会变慢。

步骤：设备巡检GIS项目数据采集与系统集成流程模板

下面是一套推荐的推进流程。它不依赖某一个特定平台，可以用于QGIS、ArcGIS Pro、PostGIS、WebGIS平台、移动采集App和企业业务系统的组合项目。

第一步：明确项目范围和对象清单

不要一开始就让采集人员下现场。先确认本次设备巡检GIS项目到底覆盖哪些对象。

巡检对象：设备、管线、站点、建筑、道路、区域，还是多类对象。
空间范围：园区、厂区、城市片区、管网分区，还是多级行政区。
业务范围：只做地图展示，还是包含巡检计划、移动打卡、异常工单、统计分析。
系统范围：是否要对接资产系统、工单系统、统一认证、视频平台、物联网平台。

建议输出一份对象清单表，至少包含对象名称、几何类型、数据来源、是否需要现场采集、是否参与巡检、责任部门。

第二步：制定设备编码和字段标准

设备编码是设备巡检GIS项目的“身份证”。如果没有统一编码，后期系统集成会反复返工。

建议字段标准至少包括：

字段名	建议说明	是否必填
device_id	设备唯一ID，优先使用资产台账主键	是
device_name	设备名称，避免只写简称	是
device_type	设备类型，建议使用字典值	是
status	运行、停用、报废、待核查等状态	是
longitude	经度或投影坐标X，需注明坐标系	是
latitude	纬度或投影坐标Y，需注明坐标系	是
update_time	最后更新时间	建议必填

如果使用PostGIS存储空间数据，可以增加geometry字段；如果使用GeoJSON交换数据，要明确坐标顺序通常为经度在前、纬度在后。

第三步：统一坐标系和底图基准

坐标系问题是设备巡检GIS项目推进慢的高频原因。建议在采集前就形成坐标约定，而不是采集后再批量修正。

确定项目空间数据的标准坐标系，例如CGCS2000、高斯投影、WGS84或地方坐标。
确认WebGIS展示底图使用的坐标体系，例如天地图、政务地图、离线瓦片或自建底图。
明确移动端采集坐标如何转换进入数据库。
对CAD图纸进行配准，避免直接把无坐标CAD当作真实GIS数据。
建立样本控制点，用于现场核验偏移情况。

一个简单但有效的做法是：先选取10到30个现场可识别点位，分别在底图、历史数据和移动端采集中核对位置。如果这些样本点都存在系统性偏移，就不要立即大规模采集。

第四步：设计现场采集表单

现场采集表单要为后续系统集成服务，不能只满足“能填信息”。建议把字段分为四类：

身份字段：设备ID、设备名称、设备类型。
空间字段：坐标、所属区域、楼栋楼层、现场位置描述。
巡检字段：检查项、是否正常、异常类型、处理建议。
证据字段：照片、视频、录音、采集人、采集时间、定位精度。

表单字段应尽量使用下拉选项和字典值，减少自由文本。自由文本适合补充说明，不适合作为系统联动的关键字段。

第五步：小范围试采集，不要直接全量铺开

设备巡检GIS项目最容易犯的错误，是还没有验证数据标准就安排大量人员全量采集。正确做法是先试采集。

建议试采集覆盖以下样本：

不同设备类型。
室内和室外点位。
有台账设备和无台账设备。
点、线、面等不同空间对象。
正常设备和异常设备。

试采集结束后，要检查字段完整率、坐标偏差、照片质量、设备ID匹配率和移动端操作反馈。只有这些问题基本闭环后，才适合扩大采集范围。

第六步：建立数据质检规则

数据质检是保证设备巡检GIS项目上线质量的关键。建议至少做以下检查：

唯一性检查：device_id是否重复。
完整性检查：必填字段是否为空。
空间范围检查：点位是否落在项目范围内。
坐标异常检查：是否存在经纬度反写、零坐标、明显偏移。
拓扑检查：管线是否断裂，点是否落在线附近，区域是否自相交。
字典检查：设备类型、状态、异常类型是否使用统一编码。
关联检查：GIS点位是否能匹配资产台账。

如果项目使用QGIS，可以通过字段计算器、按位置选择、拓扑检查器和表达式筛选做初步质检。如果使用PostGIS，可以用SQL做批量规则检查。

-- 检查设备ID重复
SELECT device_id, COUNT(*) AS cnt
FROM inspection_device
GROUP BY device_id
HAVING COUNT(*) > 1;

-- 检查坐标是否为空
SELECT device_id, device_name
FROM inspection_device
WHERE geom IS NULL;

-- 检查点位是否落在项目范围外
SELECT d.device_id, d.device_name
FROM inspection_device d
LEFT JOIN project_boundary b
ON ST_Within(d.geom, b.geom)
WHERE b.id IS NULL;

第七步：明确GIS平台与业务系统的集成边界

系统集成前，要先分清哪个系统是主系统，哪个系统是展示系统，哪个系统负责流程。

系统	建议职责	不建议承担的职责
资产台账系统	维护设备主数据和资产状态	复杂空间分析和地图制图
GIS平台	维护空间位置、地图展示、空间查询、范围分析	替代所有业务审批流程
巡检系统	维护巡检计划、任务、记录、异常上报	单独生成一套不受控设备主数据
工单系统	负责问题派发、处理、反馈和闭环	维护重复的空间底图数据

边界清楚后，接口才好设计。例如设备名称和状态由资产系统维护，空间坐标由GIS平台维护，巡检记录由巡检系统产生，异常处理由工单系统闭环。

第八步：设计接口字段和更新机制

接口文档不要只写URL和请求方式，还要明确字段含义、数据方向和失败处理。

一个设备点位同步接口至少应说明：

数据方向：资产系统到GIS，还是GIS到资产系统，还是双向同步。
唯一主键：使用device_id还是另设global_id。
坐标字段：使用经纬度、投影坐标，还是GeoJSON geometry。
坐标系：必须明确EPSG编号或项目坐标说明。
更新方式：全量覆盖、增量更新、按时间戳拉取。
删除逻辑：物理删除、逻辑删除，还是状态标记停用。
错误处理：字段缺失、编码重复、坐标非法时如何返回。
日志追踪：接口调用时间、调用方、失败原因是否可查询。

如果系统之间使用GeoJSON交换数据，建议在接口说明中明确示例。

{
  "type": "Feature",
  "properties": {
    "device_id": "FM-2024-001",
    "device_name": "一号阀门井",
    "device_type": "valve",
    "status": "running",
    "update_time": "2026-07-03 10:30:00"
  },
  "geometry": {
    "type": "Point",
    "coordinates": [116.3912, 39.9075]
  }
}

第九步：联调前先做接口样本数据包

很多设备巡检GIS项目联调慢，是因为一边开发一边猜数据。建议在正式联调前准备一批样本数据包。

样本数据包应包含：

正常设备点位。
缺少非关键字段但可入库的数据。
缺少必填字段的错误数据。
坐标为空或坐标非法的数据。
设备ID重复的数据。
已停用或已删除的设备。
带照片、巡检记录、异常工单的完整业务链路样本。

这样可以提前验证接口的容错能力，也能让甲方、GIS开发、业务系统开发和测试人员对数据口径达成一致。

第十步：按验收场景组织测试

设备巡检GIS项目验收不应只看“地图能不能打开”，而要看完整业务链路是否跑通。

建议按以下场景测试：

从资产台账新增一台设备，GIS地图能否显示位置。
在GIS中调整设备位置，业务系统是否能读取最新空间信息。
巡检人员在移动端接收任务，能否导航到设备点位。
现场提交异常照片后，工单系统能否生成处理任务。
异常处理完成后，GIS地图和统计报表能否更新状态。
设备停用后，巡检计划是否自动停止或转入待确认状态。

常见坑：设备巡检GIS项目数据采集与集成避坑清单

坑一：把CAD图纸等同于GIS数据

CAD图纸适合工程制图，但不一定具备GIS所需的坐标、属性和拓扑结构。设备巡检GIS项目中，如果直接把CAD线条导入系统，可能会遇到图层混乱、坐标不准、对象不可查询的问题。

建议先做CAD清理、图层分类、坐标配准和属性挂接，再进入GIS数据库。

坑二：移动端采集只看定位点，不看定位精度

手机GPS在开阔区域效果较好，但在室内、地下、厂房、管廊、楼宇密集区容易漂移。设备巡检GIS项目如果对位置精度要求较高，应提前选择RTK、蓝牙信标、二维码、NFC或室内定位方案。

坑三：设备类型字典不统一

同一种设备在不同部门可能有不同叫法。例如“消防栓”“消火栓”“室外消火栓”可能被录成三个类型。后期做统计和筛选时就会出错。

建议建立统一字典表，并在采集端使用下拉选择。

坑四：照片附件没有和设备ID绑定

现场照片如果只按时间或文件名保存，后期很难追溯。照片附件应至少绑定设备ID、巡检记录ID、拍摄时间、拍摄人和照片类型。

坑五：只做系统演示，不做异常场景测试

正常流程通常都能演示成功，真正影响上线的是异常场景。例如网络中断、重复提交、设备不存在、坐标非法、接口超时、权限不足。设备巡检GIS项目上线前必须测试这些情况。

坑六：把GIS平台做成所有系统的替代品

GIS平台擅长空间展示、查询和分析，但不一定适合承载所有审批、工单、资产财务和组织权限逻辑。合理的做法是让GIS成为空间能力中心，而不是把所有业务系统重做一遍。

方法比较：不同推进方式的优缺点

设备巡检GIS项目通常有三种推进方式：先采集后建系统、先建系统后采集、数据标准和系统集成并行推进。三种方式适合不同条件。

推进方式	优点	风险	适用场景
先采集后建系统	现场工作启动快，容易看到数据成果	字段、编码、坐标不统一时返工严重	已有成熟数据标准，系统需求非常明确
先建系统后采集	表单和流程可控，数据结构较稳定	如果不了解现场，系统设计可能脱离实际	业务流程成熟，现场类型较少
数据标准和系统集成并行推进	能较早发现数据和接口问题，返工少	前期协调成本较高	多系统对接、多部门参与、数据来源复杂

对于大多数设备巡检GIS项目，建议采用第三种方式：先做数据标准、样本采集和接口样例，再逐步扩大采集和开发范围。

检查清单：项目启动到上线的流程模板

下面这份检查清单可以直接作为设备巡检GIS项目推进模板使用。

一、项目启动检查

是否明确巡检对象类型和空间范围。
是否明确参与部门和数据责任人。
是否确认已有资产台账、CAD、GIS、影像和业务系统数据来源。
是否定义项目验收场景，而不仅是功能清单。

二、数据标准检查

是否有统一设备ID。
是否有字段字典和设备类型字典。
是否明确坐标系和底图基准。
是否规定照片、附件和巡检记录的命名与关联方式。
是否设计数据质检规则。

三、现场采集检查

是否完成小范围试采集。
是否检查定位精度和点位偏移。
是否验证采集表单字段是否足够。
是否处理无台账设备和重复设备。
是否形成采集问题反馈机制。

四、系统集成检查

是否明确每个系统的数据主责。
是否完成接口字段说明和示例数据。
是否明确增量更新、删除逻辑和错误返回。
是否准备接口样本数据包。
是否记录联调日志和问题闭环状态。

五、上线验收检查

是否能从设备台账定位到GIS地图。
是否能从地图进入设备详情和巡检记录。
是否能完成移动端巡检、异常上报和照片上传。
是否能生成异常工单并完成处理闭环。
是否能按区域、设备类型、状态和时间统计。
是否有数据更新和运维责任机制。

FAQ：设备巡检GIS项目常见问题

设备巡检GIS项目必须使用专业GIS数据库吗？

不一定。小型项目可以使用文件型数据或普通数据库加经纬度字段。但如果设备数量多、空间查询频繁、需要范围分析、缓冲区分析、拓扑检查或多系统共享，建议使用PostGIS、ArcGIS Enterprise Geodatabase等空间数据库方案。

设备点位采集用手机GPS够不够？

取决于精度要求。普通巡检定位、园区设施点位管理通常可以先用手机采集，再人工校正。若涉及地下管线、工程测量、权属边界或高精度资产定位，应考虑RTK或测绘级设备。

为什么设备巡检GIS项目中坐标会偏移？

常见原因包括坐标系不一致、CAD图没有真实坐标、在线地图存在偏移、经纬度顺序写反、投影坐标被当成经纬度使用。解决方法是先统一坐标标准，再用样本控制点核验。

GIS系统和资产系统谁维护设备信息？

通常建议资产系统维护设备主数据，GIS系统维护空间位置和地图相关属性。双方通过设备ID关联。这样可以避免多个系统各自维护一套设备台账，造成数据冲突。

设备巡检GIS项目的数据采集可以外包吗？

可以，但甲方或总包方必须提供数据标准、质检规则和验收口径。不能只要求外包团队“采回来”。否则数据看似完整，实际可能无法用于系统集成。

巡检路线应该由GIS自动生成吗？

可以辅助生成，但不建议完全依赖自动算法。巡检路线还要考虑门禁、道路通行、楼层、危险区域、班组习惯和现场安全要求。更稳妥的方式是GIS生成初稿，现场人员复核后固化。

设备巡检GIS项目上线后还需要维护数据吗？

需要。设备新增、迁移、停用、报废、维修都会影响GIS数据和巡检计划。项目上线后应建立数据更新流程，明确谁提交、谁审核、谁入库、多久同步一次。

结论：先控数据标准，再做系统集成，设备巡检GIS项目才会快

设备巡检GIS项目推进慢，表面上看是采集慢、开发慢、联调慢，实际常常是前期没有把设备编码、坐标系、字段标准、巡检流程和接口边界定义清楚。

比较稳妥的推进方式是：先梳理对象清单和设备台账，再统一数据标准和坐标基准；先做小范围试采集和样本接口，再进行全量采集与系统开发；上线验收时按完整业务链路测试，而不是只看地图展示效果。

对于GIS团队来说，设备巡检GIS项目的价值不只是“把点画到地图上”，而是让设备位置、巡检任务、异常工单和统计分析形成可追溯、可更新、可集成的空间业务闭环。
