GIS画线总是歪七扭八？ArcGIS矢量化教程（含：平滑技巧）
很多同学做“GIS画线总是歪七扭八？ArcGIS矢量化教程（含：平滑技巧）”这类任务时，问题并不是不会画线，而是画出来的道路、河流、等高线边界抖动明显，节点过密或过少，后期制图一放大就很难看。本文以 ArcGIS Pro 为主，兼顾 ArcMap 的常见操作，讲清楚矢量化画线、捕捉、节点编辑和平滑处理的完整流程。
引言：ArcGIS矢量化画线为什么容易歪七扭八
ArcGIS矢量化的核心工作，是把影像、扫描图、PDF 转换来的底图，或者已有栅格参考图上的线状要素，手工或半自动转成可编辑的矢量线。常见对象包括道路中心线、河流、沟渠、管线、行政边界、等高线和地类边界。
线画得不顺，通常会表现为以下几种情况：
- 线条像“锯齿”，拐点很多但整体不自然。
- 本来应该是平滑曲线，却被画成很多短折线。
- 相邻线段没有真正连接，后续拓扑检查出现悬挂点。
- 放大看还可以，缩小制图时线条抖动明显。
- 平滑后偏离原始底图太远，影响空间精度。
所以，ArcGIS画线平滑并不是最后点一下工具就完事，而是从坐标系、底图质量、捕捉设置、节点密度和编辑习惯开始控制。
背景：先判断你是在做哪一种ArcGIS矢量化
开始操作前，先明确数据来源。不同底图对应的画线策略不一样，不能统一用“狂点节点再平滑”的方法。
| 矢量化对象 | 典型数据来源 | 建议方法 | 注意点 |
|---|---|---|---|
| 道路、河流、沟渠 | 遥感影像、航片、在线底图 | 手工描绘为主，适度平滑 | 保持中心线位置，不要过度追求圆滑 |
| 等高线 | 扫描地形图、DEM派生结果 | 节点较密，平滑要谨慎 | 不能改变高程含义和线形趋势 |
| 行政界线、权属界线 | 纸质图扫描、历史矢量图 | 优先保证精度，少做平滑 | 界线不能为了美观随意偏移 |
| 管线、电力线 | 工程图、CAD、外业采集 | 直线段优先，捕捉端点 | 拓扑连接比线条美观更重要 |
如果你的目标是制图展示，ArcGIS画线平滑可以适当加强；如果目标是空间分析、工程管理或权属管理，则应优先保证几何精度和拓扑关系。
原理：线不顺的本质是节点、比例尺和坐标精度问题
在 ArcGIS 中，线要素本质上是由一串顶点组成的折线。所谓“平滑”，并不是把线变得更高级，而是通过算法重构顶点位置或插入新顶点，让折线看起来更接近自然曲线。
1. 节点太少会生硬
如果你沿着弯曲河道只点了几个节点，线段之间会形成明显折角。此时平滑工具只能缓解视觉问题，不能凭空恢复真实形态。
2. 节点太多会抖动
很多新手在 ArcGIS矢量化时习惯一路密集点击。结果每个手部抖动都会变成一个顶点，线条自然就歪七扭八。节点越多，错误越多，后期编辑也越麻烦。
3. 坐标系不合适会影响编辑判断
如果数据在地理坐标系下直接编辑，单位是度，不利于用米来判断容差、平滑距离和捕捉范围。建议在工程项目中使用合适的投影坐标系，例如 CGCS2000 高斯投影、UTM 或本地工程坐标系。
4. 平滑会改变几何位置
这是很多人容易忽略的一点。ArcGIS画线平滑会让线更顺，但也可能让线偏离原始影像或控制点。因此平滑之后一定要叠加底图检查，而不是只看线条是否好看。

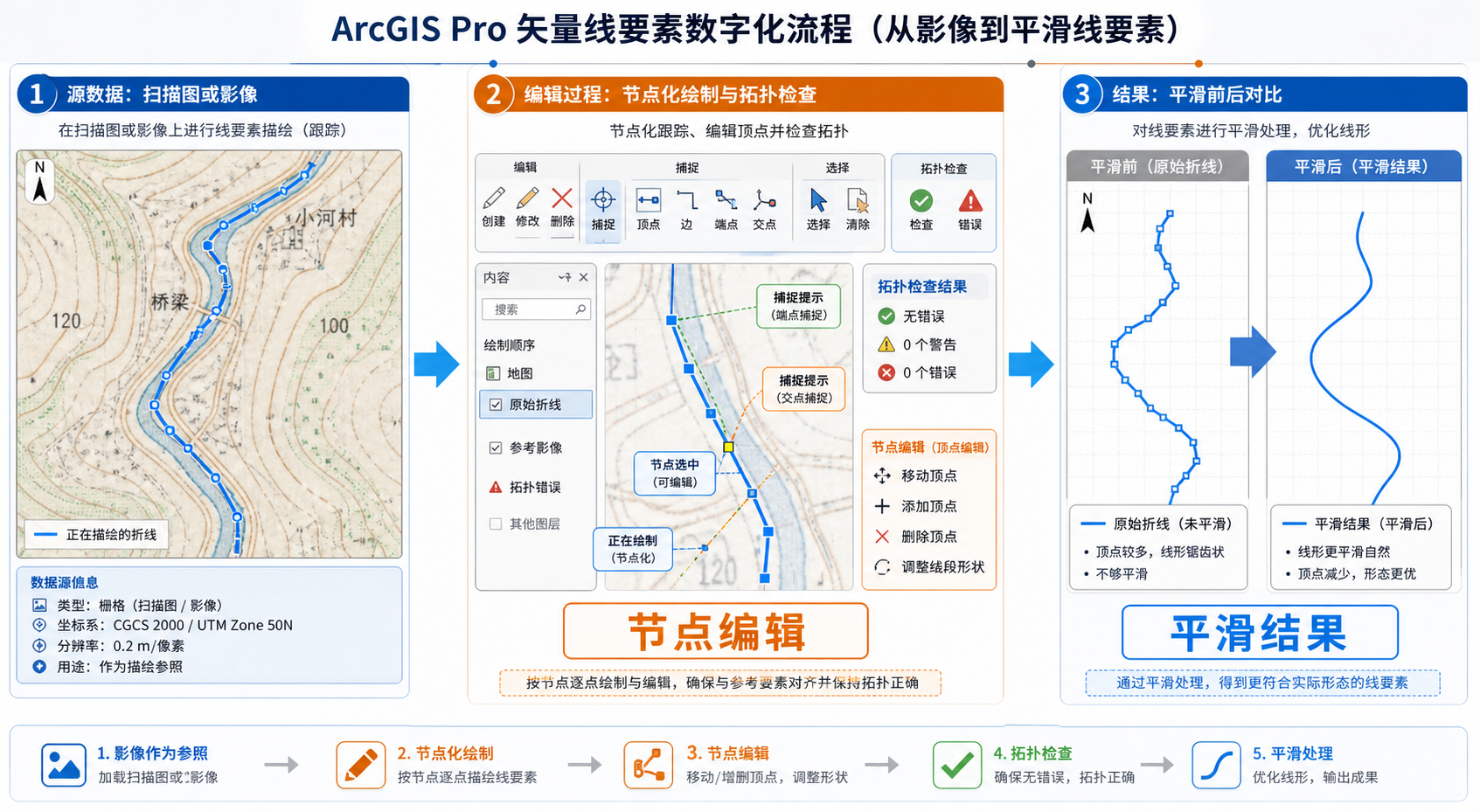

步骤：ArcGIS矢量化画线的推荐流程
步骤一：准备底图并确认坐标系
在 ArcGIS Pro 中，先把参考底图、影像或扫描图加载到地图中。然后检查图层坐标系是否一致。
- 右键地图，打开地图属性，查看当前坐标系。
- 右键底图图层，查看数据源坐标系。
- 如果扫描图没有空间参考，先做地理配准。
- 如果坐标系不一致，优先将数据投影到统一的工程坐标系。
如果底图本身偏移，后面画得再漂亮也没有意义。ArcGIS矢量化之前，应先解决配准和投影问题。
步骤二：新建线要素类
建议不要直接在旧图层上乱改，而是新建一个专门用于矢量化的线要素类。
- 在地理数据库中创建 Feature Class。
- 几何类型选择 Polyline。
- 坐标系选择与项目一致的投影坐标系。
- 根据业务需要增加字段，例如名称、类型、来源、精度等级、备注。
字段不需要一开始设计得特别复杂，但至少要能记录线的类别和数据来源，方便后期检查和追溯。
步骤三：开启编辑与捕捉
捕捉是避免线段断开、端点错位的关键。很多“画线歪七扭八”的数据，除了视觉上不好看，还存在大量不连接的端点。
在 ArcGIS Pro 中，进入编辑功能区，开启 Snapping。建议至少开启以下捕捉类型：
- Vertex：捕捉已有节点。
- Endpoint：捕捉线端点，适合道路、管线连接。
- Edge：捕捉线边，适合沿已有边界补线。
- Intersection：捕捉交点，适合路网和管网编辑。
捕捉容差不要设置得过大。容差太小捕不到，容差太大则容易吸到错误对象。实际操作中，可以根据当前比例尺逐步调整。
步骤四：按目标比例尺控制节点密度
ArcGIS矢量化画线时，不是点得越密越准确。一个实用原则是：在曲率变化大的地方多放节点，在直线或缓弯处少放节点。
- 直线路段：只在起点、终点和必要折点处点击。
- 缓弯道路：沿弧线均匀放少量节点。
- 急弯河道：在弯曲方向变化处增加节点。
- 边界线：以可辨识的拐点和控制点为主，不要随手抖动式点击。
建议边画边在不同缩放级别检查。只在最大比例尺下追细节，容易产生过度矢量化；只在小比例尺下画，容易漏掉关键拐点。
步骤五：使用 Trace 或 Streaming 辅助描线
如果你要沿已有线要素或清晰边界画线，可以考虑使用 ArcGIS Pro 的 Trace 工具。Trace 能沿着已有边线追踪，适合沿道路边界、地块边界或已知线层补充要素。
对于连续曲线，部分编辑场景也可以使用 Streaming 方式连续采集节点。但要注意，Streaming 容易产生大量顶点，用完后通常需要简化或平滑处理。
经验建议：手工点击适合精度要求高的线，Streaming 适合快速描绘自然曲线，但后期必须检查节点数量和线形偏移。
步骤六：编辑节点，先修形再平滑
不要一画完就直接平滑。更稳妥的方法是先用 Modify Features 中的 Vertices 工具检查顶点。
- 删除明显多余的抖动节点。
- 移动偏离底图的节点。
- 在急弯处补充必要节点。
- 检查线段端点是否与相邻线真正连接。
这一步很重要。ArcGIS画线平滑只能优化线形，不能自动理解你的业务意图。如果原始节点质量很差，平滑结果也可能变形。
步骤七：使用 Smooth Line 做线条平滑
在 ArcGIS Pro 中，可以使用地理处理工具 Smooth Line 对线要素进行平滑。该工具常用于制图综合和线形美化。
基本操作流程如下：
- 打开 Geoprocessing 窗格。
- 搜索 Smooth Line。
- Input Features 选择需要平滑的线图层。
- Output Feature Class 设置新的输出图层，不建议覆盖原始数据。
- Smoothing Algorithm 根据需要选择。
- Smoothing Tolerance 设置平滑容差。
- 运行后叠加原始线和底图进行检查。
平滑容差是关键参数。容差越大，线越圆滑，但偏移风险越高。建议先复制一小段典型区域测试，再批量处理全部数据。
步骤八：用拓扑和几何检查验证结果
矢量化完成后，不要只看地图效果，还要做数据质量检查。
- 检查是否存在悬挂线端点。
- 检查应该相交的线是否真的相交。
- 检查是否有重复线段。
- 检查线是否自相交或异常弯折。
- 叠加底图检查平滑后是否明显偏离。
如果是道路、管线、河网这类网络数据，拓扑关系比线条美观更重要。建议在 ArcGIS Pro 中建立拓扑规则，或者使用相应的检查工具辅助发现问题。
常见坑：ArcGIS画线平滑最容易出错的地方
坑一：平滑容差设置过大
平滑容差过大时，原本贴合底图的线会被拉直或外扩，尤其在急弯、交叉口、边界拐点处容易失真。行政界线、红线、权属线不建议做大幅平滑。
坑二：在未配准的扫描图上直接描线
扫描图如果没有经过地理配准，或者配准控制点分布不合理，矢量化结果会整体偏移或局部扭曲。应先检查控制点残差，再开始 ArcGIS矢量化。
坑三：节点密度不统一
同一类线要素中，有的地方节点特别密，有的地方非常稀，会导致平滑结果不一致。建议按同一比例尺和同一采集规范作业。
坑四：只追求视觉好看，忽略业务精度
道路中心线可以适度平滑，河流可以保持自然弯曲，但权属边界、规划红线、管线位置不能为了美观随意改变。任何平滑处理都应服从数据用途。
坑五：平滑后覆盖原始数据
不建议直接覆盖原始矢量化线。正确做法是保留原始线、输出平滑线，并在属性中记录处理方法和时间。这样后续发现问题时可以回退。
方法比较：手工描线、Trace、Streaming和平滑工具怎么选
| 方法 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|
| 手工点击绘制 | 道路、边界、管线、控制点明确的线 | 精度可控，节点位置清楚 | 效率较低，需要经验 |
| Trace 追踪 | 沿已有线或边界补线 | 连接关系较好，减少重复描边 | 依赖已有线质量 |
| Streaming 连续采集 | 河流、等高线等连续曲线 | 速度快，曲线连续 | 容易产生过多节点和抖动 |
| Smooth Line 平滑 | 制图美化、自然曲线优化 | 改善线条观感 | 可能改变几何位置 |
| Simplify Line 简化 | 节点过密、制图综合 | 减少顶点，提高显示效率 | 过度简化会丢失细节 |
实际项目中，推荐组合流程是：先手工或 Trace 精准建线，再删除明显多余节点，最后对适合制图表达的线做轻度 Smooth Line。不要把平滑工具当作修复所有画线问题的万能按钮。
检查清单：提交ArcGIS矢量化成果前逐项核对
- 坐标系是否与项目要求一致。
- 扫描图或影像是否已经正确配准。
- 线要素是否存放在正确的地理数据库或工程目录中。
- 字段是否包含类型、来源、备注等必要信息。
- 捕捉是否开启，端点是否真正连接。
- 节点是否过密、过稀或分布不均。
- 平滑后是否偏离原始底图。
- 是否保留了平滑前的原始数据。
- 是否检查了悬挂点、重复线、自相交等几何问题。
- 最终显示效果是否符合目标出图比例尺。
FAQ：ArcGIS矢量化画线和平滑常见问题
ArcGIS矢量化时线画歪了，应该重画还是编辑节点？
如果只是局部偏移，建议用 Vertices 编辑节点；如果整条线节点密集且抖动严重，重画通常比逐点修改更快。判断标准是：修改时间超过重画时间时，直接重画。
ArcGIS画线平滑后为什么位置偏了？
因为平滑算法会根据容差重构线形，本质上会改变部分顶点位置。容差越大，偏移越明显。解决方法是降低容差、分段处理，并叠加原始底图检查。
道路中心线需要平滑吗？
需要看用途。如果用于制图展示，可以轻度平滑；如果用于导航、路网分析或工程管理，应优先保证交叉口连接、道路中心位置和拓扑关系，不应过度平滑。
等高线可以用 Smooth Line 吗？
可以，但要谨慎。等高线的形态表达地形变化，平滑过度会改变地形判断。建议保留原始等高线，只对出图副本做小容差平滑。
ArcMap 和 ArcGIS Pro 的矢量化思路一样吗？
基本思路一样，都是创建线图层、开启编辑、设置捕捉、绘制线、编辑节点、检查拓扑、必要时平滑。差别主要在界面入口和编辑工具组织方式上。
为什么我用 Streaming 画线后文件变大很多？
Streaming 会连续记录大量顶点，尤其在手移动不稳定时会产生密集节点。可以后续使用 Simplify Line 减少顶点，但简化前要备份原始数据。
结论：好的ArcGIS矢量化不是靠最后平滑，而是靠全过程控制
ArcGIS矢量化画线想要不歪七扭八，关键不是最后套一个平滑工具，而是从底图配准、坐标系、捕捉设置、节点密度和编辑习惯开始控制。平滑技巧可以让线条更顺，但不能替代准确的节点采集和质量检查。
建议你在实际作业中采用“先准确、再修形、后平滑、再检查”的流程：先保证线的位置和连接关系正确，再删除多余节点，最后根据出图比例尺做轻度 ArcGIS画线平滑。这样得到的线要素既能看起来顺，也能经得起空间分析和项目验收。
