如果你觉得地理信息系统原理太难懂？图解核心逻辑与架构（附：思维导图）这类内容总是停留在概念层面，学完仍然不知道 GIS 到底如何“存、管、算、显”，那这篇文章会用一条清晰主线把地理信息系统原理拆开：空间数据从哪里来、如何组织、怎样分析、最终如何变成地图服务或业务应用。

本文适合 GIS 初学者、测绘地信专业学生、准备学习 QGIS / ArcGIS Pro 的用户，以及刚接触 WebGIS、PostGIS、空间分析的开发者。你不需要先背大量术语，只要抓住 GIS 的核心逻辑：用空间位置连接现实世界、属性信息和分析模型。

引言：地理信息系统原理到底难在哪里

很多人第一次学习地理信息系统原理，会被“空间数据模型、拓扑关系、地图投影、空间分析、数据库、WebGIS 架构”等概念同时包围。问题不在于每个概念都很难，而在于它们经常被分散讲解，缺少一条贯穿全局的逻辑线。

换一个角度看，GIS 并不是一堆软件按钮，也不是单纯画地图。它解决的是三个问题：

• 在哪里：对象的位置、范围、坐标、边界在哪里。
• 是什么：对象有哪些属性，例如道路等级、人口数量、土地类型。
• 有什么关系：对象之间是否相交、包含、邻接、连通、距离多远。

只要把这三个问题串起来，地理信息系统原理就会变得清楚：GIS 用坐标描述位置，用空间数据模型组织对象，用空间分析计算关系，用地图和服务表达结果。

背景：为什么 GIS 不是简单的电子地图

很多初学者容易把 GIS 理解成“能缩放、能查询的地图”。这个理解只看到结果，没有看到背后的数据结构和分析能力。

电子地图更偏向展示，而 GIS 更强调管理和分析。比如同样是一张城市道路图：

• 普通地图可以告诉你道路在哪里。
• GIS 可以判断某条道路属于哪个行政区。
• GIS 可以计算学校 500 米缓冲区内有多少居民区。
• GIS 可以分析两点之间的最短路径。
• GIS 可以把道路、人口、地形、用地规划叠加起来辅助决策。

这就是地理信息系统原理的实际价值：它把“地图显示”提升为“空间数据管理和空间决策支持”。

原理：用一条主线理解地理信息系统原理

地理信息系统原理可以压缩成一条主线：

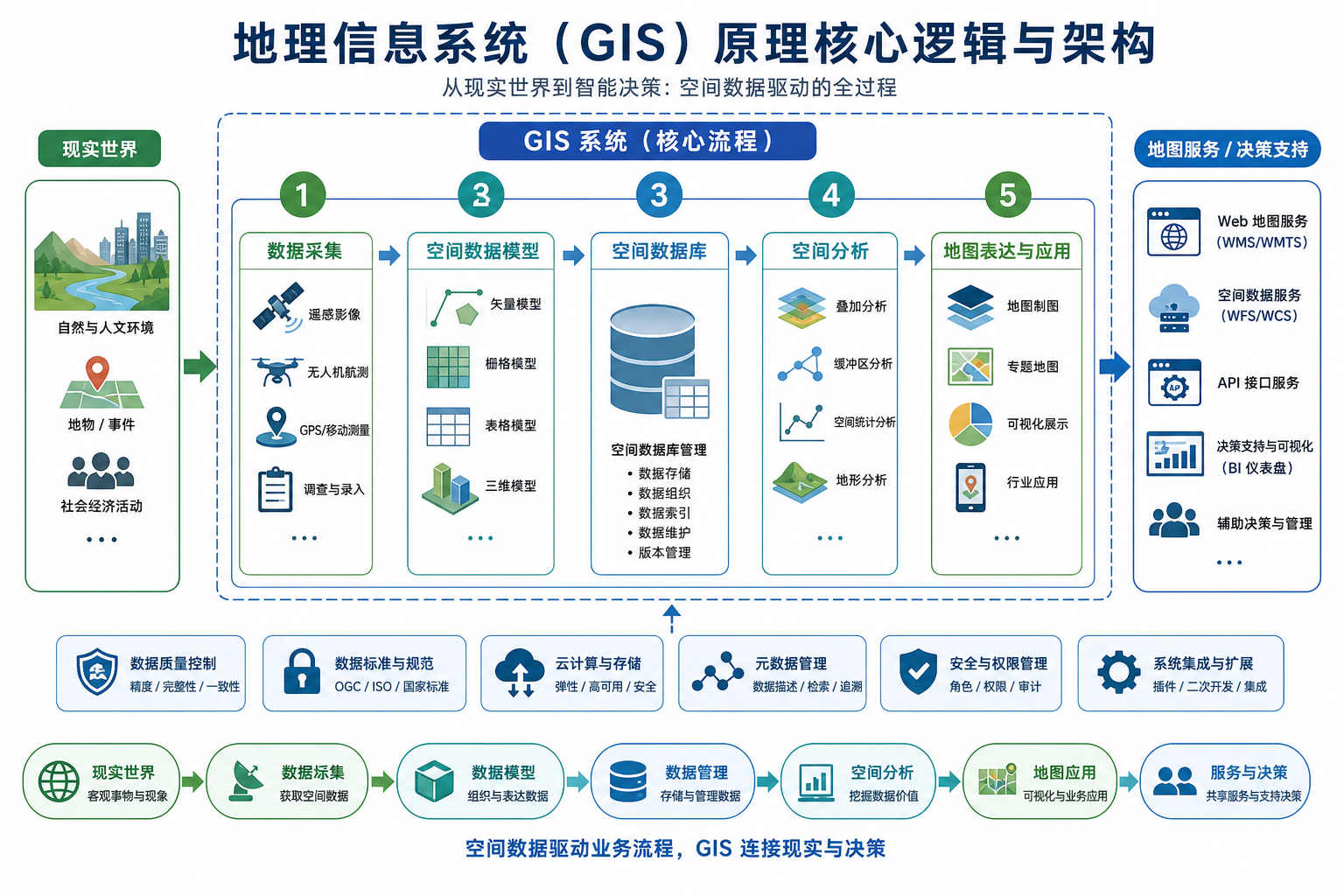

现实世界对象 → 空间数据表达 → 坐标系统定位 → 属性数据关联 → 空间关系建模 → 空间分析处理 → 地图表达与应用服务。

下面把这条主线拆成几个核心模块。

1. 现实世界对象：GIS 先从“抽象”开始

现实世界很复杂，GIS 不可能完整复制现实，只能根据业务目标抽象对象。例如：

• 研究交通：把道路抽象成线，把路口抽象成点。
• 研究土地利用：把不同地类抽象成面。
• 研究气温：把观测站抽象成点，把连续温度场抽象成栅格。

所以学习地理信息系统原理时，第一个关键是明白：GIS 数据不是现实本身，而是为了某个问题对现实的结构化表达。

2. 空间数据模型：矢量和栅格是两种基本表达

GIS 中最常见的空间数据模型是矢量数据和栅格数据。

数据模型	表达方式	适合对象	常见格式
矢量数据	点、线、面	道路、地块、行政区、POI	Shapefile、GeoPackage、GeoJSON、FileGDB
栅格数据	规则像元矩阵	遥感影像、DEM、土地覆盖、温度场	GeoTIFF、IMG、ASCII Grid

矢量数据更适合表达边界清晰的对象，栅格数据更适合表达连续变化的现象。比如行政区划通常用面要素表示，卫星影像通常用栅格表示。

3. 坐标系统：让空间对象放到正确位置

坐标系统是 GIS 的定位基础。没有坐标系统，数据就只是一些数字；有了坐标系统，这些数字才能落到地球表面正确位置。

常见概念包括：

• 地理坐标系：用经纬度表示位置，例如 WGS 84。
• 投影坐标系：把地球曲面转换到平面坐标，例如 UTM、高斯-克吕格、Web Mercator。
• 坐标转换：在不同坐标参考系统之间转换数据。
• 投影变换：改变地图显示或计算所使用的平面表达方式。

很多 GIS 错误都和坐标系统有关，例如图层错位、面积计算不准、距离单位异常。理解坐标系统，是理解地理信息系统原理的重点之一。

4. 属性数据：GIS 不只存位置，还存业务含义

一个面要素如果只有几何边界，意义有限。只有关联属性表后，它才可能表示一个行政区、宗地、地块或保护区。

例如一个行政区面图层可能包含：

• 行政区名称
• 行政区代码
• 人口数量
• 面积
• 所属城市
• 统计年份

空间位置回答“在哪里”，属性数据回答“是什么”。GIS 的强大之处在于可以把这两类信息绑定在同一个对象上。

5. 空间关系：GIS 分析能力的核心

空间关系是 GIS 区别于普通数据库的重要能力。常见空间关系包括：

• 相交：一条道路是否穿过某个行政区。
• 包含：某个学校是否位于某个街道范围内。
• 邻接：两个地块是否共边。
• 距离：居民点到医院有多远。
• 连通：道路网络中两点是否可以通行。

在 QGIS、ArcGIS Pro、PostGIS 中，叠加分析、空间连接、缓冲区分析、网络分析，本质上都在计算空间关系。

步骤：用一个实际案例串起 GIS 架构

下面用“分析学校周边 500 米范围内的小区数量”这个简单案例，串起地理信息系统原理和 GIS 架构。

步骤 1：明确业务问题

先把问题说清楚：我们不是泛泛地“做一张学校地图”，而是要回答：

• 学校在哪里？
• 学校周边 500 米范围如何定义？
• 哪些小区落在这个范围内？
• 每所学校周边有多少小区？

GIS 分析一定要先定义问题，否则后续数据、坐标、工具参数都会失去判断标准。

步骤 2：准备空间数据

这个案例至少需要两个图层：

• 学校点图层：包含学校位置和名称。
• 小区面图层或点图层：包含小区范围或中心点。

常见数据格式可以是 Shapefile、GeoPackage、GeoJSON 或 PostGIS 数据表。如果数据来自不同来源，要先检查字段、坐标系、几何类型和数据完整性。

步骤 3：统一坐标系统

500 米缓冲区属于距离计算，最好使用以米为单位的投影坐标系。不要直接在经纬度坐标下做精确距离分析。

在 QGIS 中可以这样处理：

1. 右键图层，查看图层 CRS。
2. 如果图层是 EPSG:4326 这类经纬度坐标，先另存为合适的投影坐标系。
3. 确认学校图层和小区图层使用同一个坐标参考系统。
4. 再执行缓冲区、相交或空间连接。

这一步体现了地理信息系统原理中的关键点：空间分析结果依赖正确的坐标系统。

步骤 4：生成学校缓冲区

在 QGIS 或 ArcGIS Pro 中，对学校点图层执行 500 米缓冲区分析。缓冲区会生成一批面要素，每个面表示某个学校周边指定距离范围。

需要注意：

• 缓冲距离单位应为米。
• 如果学校较密集，缓冲区可能重叠。
• 是否需要按学校分别保留缓冲区，要看后续统计方式。

步骤 5：执行空间连接或相交分析

接下来判断小区是否位于学校 500 米范围内。常见做法有两种：

• 相交分析：找出与学校缓冲区相交的小区。
• 空间连接：把小区数量统计到每个学校缓冲区上。

如果小区是面图层，“相交”可能表示小区部分进入缓冲区；如果小区是点图层，则通常表示小区中心点落入缓冲区。两种定义会影响统计结果，不能混用。

步骤 6：检查结果并制图表达

分析完成后，不要只看属性表数字，还要回到地图上检查：

• 缓冲区是否围绕学校正确生成。
• 小区是否确实落在缓冲区范围内。
• 是否有明显错位的数据。
• 统计字段是否和学校名称一一对应。

最后可以用分级颜色表达学校周边小区数量，或者导出表格用于报告。这一步就是 GIS 架构中的“结果表达层”。

常见坑：学习地理信息系统原理时最容易混淆的点

坑 1：把坐标系和投影当成可有可无

很多初学者在软件里看到图层能显示，就认为数据没问题。但图层能显示不代表适合分析。尤其是面积、距离、缓冲区、叠加统计，都必须关注坐标系统。

判断方法很简单：如果你要计算米、平方米、公里，优先检查图层是否在合适的投影坐标系下。

坑 2：只学工具按钮，不理解数据模型

同一个“裁剪”工具，对矢量数据和栅格数据的含义不同；同一个“重分类”工具，通常用于栅格而不是矢量。工具按钮只是入口，真正决定操作方式的是数据模型。

坑 3：把空间连接和普通表连接混为一谈

普通表连接依靠共同字段，例如行政区代码。空间连接依靠空间关系，例如包含、相交、最近距离。两者都能“合并信息”，但判断依据完全不同。

坑 4：忽略数据质量

GIS 分析对数据质量很敏感。常见问题包括：

• 几何无效，例如自相交面。
• 属性缺失，例如行政区代码为空。
• 坐标系标注错误。
• 重复要素。
• 图层边界不闭合或存在缝隙。

如果输入数据有问题，GIS 软件仍然可能给出结果，但结果未必可信。

坑 5：认为 GIS 架构只属于开发人员

即使你不做 WebGIS 开发，也应该理解 GIS 架构。因为桌面 GIS、空间数据库、地图服务、前端地图应用之间的数据流是相通的。理解架构后，你会更容易判断数据应该存在哪里、在哪里处理、在哪里展示。

方法比较：从桌面 GIS 到 WebGIS 的架构差异

地理信息系统原理在不同工具中是一致的，但实现方式不同。下面用一个表格对比常见 GIS 工作模式。

工作模式	典型工具	适合任务	优点	限制
桌面 GIS	QGIS、ArcGIS Pro	数据编辑、空间分析、制图出图	上手直观，工具完整	多人协作和在线发布能力有限
脚本 GIS	ArcPy、GeoPandas、GDAL、Rasterio	批处理、自动化分析、数据清洗	可重复、适合大量数据	需要编程基础
空间数据库	PostGIS、SpatiaLite	空间查询、数据管理、多用户协作	适合长期存储和复杂查询	需要数据库设计和 SQL 能力
WebGIS	GeoServer、MapServer、Leaflet、OpenLayers、Cesium	地图服务发布、浏览器端交互展示	便于共享和系统集成	需要考虑服务性能、瓦片、接口和前端渲染

可以这样理解：桌面 GIS 更像工作台，脚本 GIS 更像自动化生产线，空间数据库更像仓库，WebGIS 更像面向用户的展示和服务窗口。

检查清单：快速判断你是否理解了 GIS 核心逻辑

学习地理信息系统原理时，可以用下面这份清单自查。

• 我能说清楚当前图层是点、线、面还是栅格吗？
• 我知道数据使用的坐标参考系统吗？
• 我知道这个坐标系适不适合做距离或面积计算吗？
• 我能区分属性查询和空间查询吗？
• 我知道本次分析依赖的是相交、包含、邻接还是距离关系吗？
• 我能解释分析结果为什么会出现，而不只是说“软件算出来的”吗？
• 我检查过输入数据是否有缺失、重复、错位或无效几何吗？
• 我知道结果应该用地图、表格、服务接口还是报告表达吗？

如果这些问题都能回答清楚，说明你已经掌握了地理信息系统原理中最重要的主干。

FAQ：关于地理信息系统原理的常见问题

1. 地理信息系统原理需要先学数学吗？

不需要一开始就深入高等数学。初学阶段更重要的是理解空间对象、坐标系统、数据模型和空间关系。后续学习地图投影、空间统计、遥感反演、路径优化时，再逐步补充数学基础。

2. 学 GIS 应该先学 QGIS 还是 ArcGIS Pro？

如果你想低成本入门，可以先学 QGIS；如果你所在学校或单位主要使用 Esri 生态，可以学 ArcGIS Pro。两者背后的地理信息系统原理一致，差别主要在软件界面、工具组织、数据管理方式和生态体系。

3. 矢量数据和栅格数据哪个更重要？

二者都重要。矢量数据常用于行政区、道路、管线、地块等边界清晰对象；栅格数据常用于遥感影像、DEM、气候数据、土地覆盖等连续或网格化现象。实际项目中经常需要矢量和栅格结合使用。

4. 为什么我的 GIS 面积计算不准？

最常见原因是坐标系统不合适。如果图层仍在经纬度坐标系下，直接计算面积容易得到不符合预期的结果。应先转换到适合研究区的投影坐标系，再计算面积。同时还要检查几何是否有效、单位是否正确。

5. GIS 架构和 WebGIS 架构有什么关系？

GIS 架构强调数据采集、存储、分析、表达的完整流程；WebGIS 架构是在这个基础上增加服务发布、浏览器渲染、接口调用和用户交互。简单说，WebGIS 是 GIS 能力在网络环境中的一种实现方式。

6. 学地理信息系统原理只看书够吗？

不够。原理必须结合操作理解。建议一边学习概念，一边用 QGIS 或 ArcGIS Pro 做小案例，例如坐标转换、缓冲区分析、叠加分析、空间连接、栅格裁剪。只有把概念落到数据和工具上，才真正掌握。

结论：把 GIS 理解成一套空间问题解决流程

地理信息系统原理并不是孤立概念的堆叠，而是一套从现实世界到空间数据、从空间数据到分析结果、从分析结果到地图表达的完整流程。

记住这条主线就够了：先把现实对象抽象为空间数据，再用坐标系统确定位置，用属性表描述含义，用空间关系进行分析，最后通过地图、数据库或 WebGIS 服务输出结果。

当你以后再学习 QGIS、ArcGIS Pro、PostGIS、GeoPandas 或 WebGIS 时，不要只记工具名称，而要先问自己：这个工具处理的是哪类空间数据？依赖什么空间关系？输出结果如何验证？这样学习地理信息系统原理会更快，也更不容易被术语绕晕。
