ArcGIS影像裁剪后空白？保存成TIF和像素怎么改

wowwwai GIS研习社 · 工具流程与项目排障

ArcGIS影像裁剪最常见的需求，是把一幅较大的遥感影像、DEM 或航片，按研究区边界裁成更小的工作范围。但很多同学会遇到三个问题：裁剪结果打开后全是空白，结果没有保存成 TIF，或者输出像素大小和原图不一致。下面按实际项目排查顺序，把这三个问题一次讲清楚。

本文以 ArcGIS Pro 和 ArcMap 中都常见的栅格处理思路为主，重点不是记菜单位置，而是理解裁剪工具、环境参数、坐标系、NoData 和像元大小之间的关系。只要这几项检查正确，ArcGIS影像裁剪后的结果通常就能稳定复现。

ArcGIS影像裁剪的问题背景：为什么结果经常不符合预期

影像裁剪看起来只是“用一个边界切影像”，但在 GIS 里它同时涉及三个层面的判断：输入影像的真实范围，裁剪边界的空间参考，以及输出栅格的像元网格。如果其中任何一个条件不一致，就可能出现空白、错位、黑边、锯齿边界或像素大小变化。

在真实项目中，裁剪对象可能是行政区边界、项目红线、缓冲区、流域范围或人工绘制的 AOI。如果边界和影像不是同一坐标系统，ArcGIS 在地图窗口里可能看起来重叠，但地理处理工具按数据坐标计算时仍可能得不到有效像元。

ArcGIS影像裁剪的核心原理：裁的是范围、像元和 NoData

ArcGIS影像裁剪本质上是在输入栅格的像元网格中选出一部分像元，并把边界外的区域处理为 NoData 或直接去掉。这里有三个关键概念。

• 裁剪范围：决定输出影像覆盖到哪里，通常来自矩形范围、要素边界或掩膜。
• 裁剪几何：如果使用面要素边界进行不规则裁剪，需要让工具按输入要素的几何形状裁，而不是只取外接矩形。
• 像元大小：决定输出栅格的分辨率，例如 0.5 米、10 米、30 米。像元大小改变后，ArcGIS 会进行重采样。

因此，判断问题时不要只看地图窗口是否显示正常，还要检查图层属性里的范围、空间参考、NoData 值、像元大小和波段信息。这些才是地理处理工具真正使用的参数。

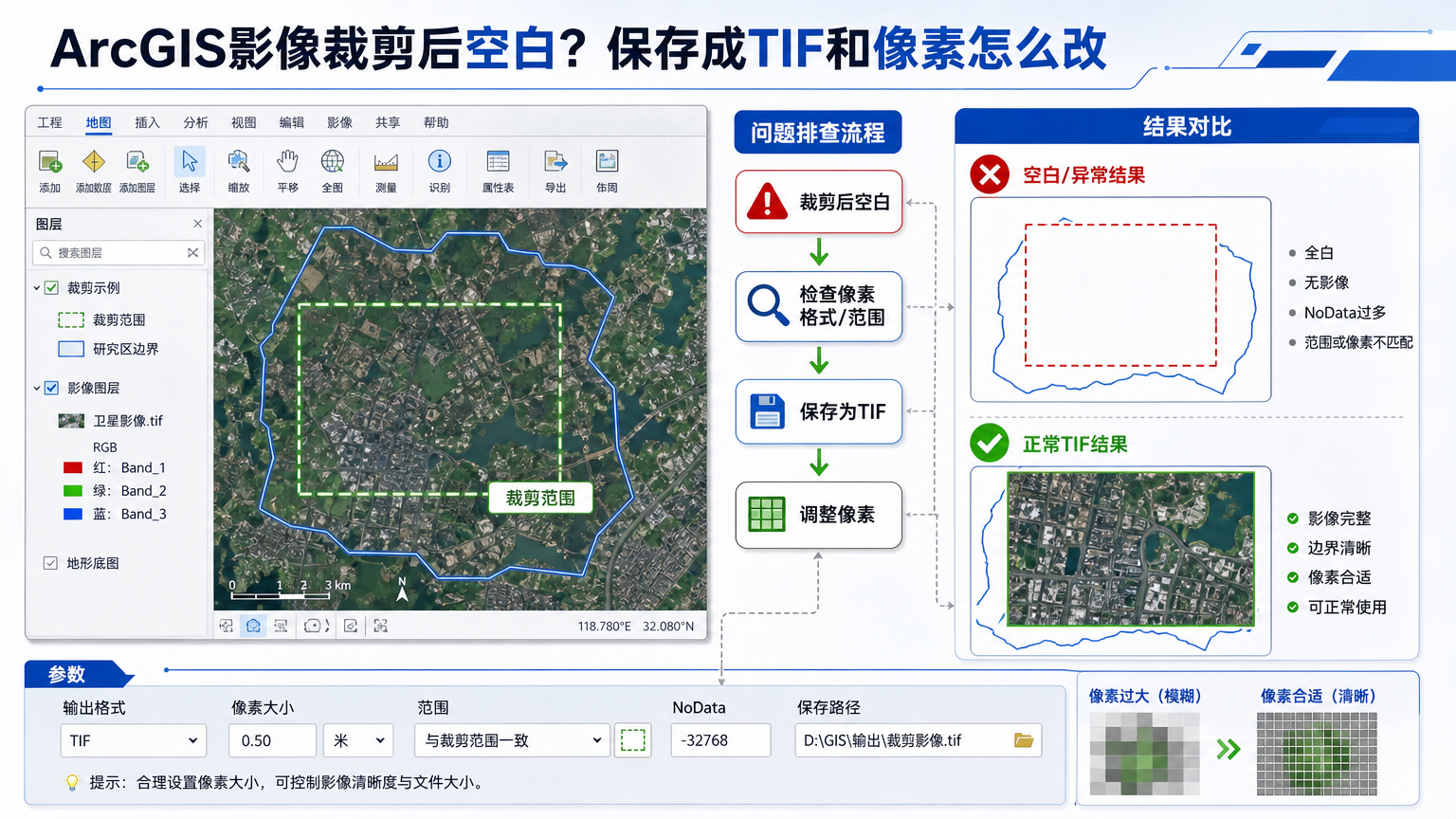

ArcGIS影像裁剪后是空白的：先按这 6 项排查

如果你搜索的是“ArcGIS影像裁剪后是空白的”，优先不要反复换工具，而是先确认输入条件是否有效。空白通常不是软件没有裁成功，而是输出范围里没有有效像元，或者有效像元被符号系统显示成了透明、黑色或 NoData。

1. 检查影像和裁剪面是否真正重叠：右键查看影像和面要素的范围值，不要只依赖地图窗口的视觉重叠。
2. 检查坐标系是否一致：如果一个是地理坐标系，一个是投影坐标系，先用 Project 或 Project Raster 生成同一空间参考下的数据，再裁剪。
3. 确认裁剪边界是面要素：线或点不能直接作为正常的面状掩膜。必要时先把线闭合成面，或先做缓冲区。
4. 勾选按几何裁剪：如果只是设置范围，输出可能是外接矩形；如果需要按行政区或项目红线边界裁，要使用输入要素几何或 Extract by Mask。
5. 查看 NoData 和拉伸显示：裁剪后如果像元值存在但显示空白，可以重新计算统计值，调整渲染方式，或检查 NoData 设置。
6. 避免输出到异常路径：中文路径、过深路径、云盘同步目录或无写入权限目录都可能造成输出异常，建议先输出到本地短路径。

一个实用判断方法是：把裁剪结果加入地图后，打开属性表或查看栅格属性。如果行列数、范围和像元大小都有值，再用 Identify 工具点一下输出区域。如果点到的都是 NoData，再回头查掩膜范围、坐标系和裁剪几何。

ArcGIS影像裁剪后保存成TIF：输出路径和格式要这样写

很多人以为工具运行完就是 TIF，其实 ArcGIS 的输出格式取决于保存位置和文件名。ArcGIS影像裁剪后保存成TIF，最直接的方法是在输出栅格名称后写完整的 .tif 扩展名，并把输出位置放在普通文件夹中，而不是文件地理数据库中。

1. 打开 Clip Raster 或 Extract by Mask 工具。
2. 输入要裁剪的影像作为 Input Raster。
3. 输入裁剪面或掩膜范围。
4. 在 Output Raster Dataset 中选择一个普通文件夹。
5. 把输出名称写成类似 study_area_clip.tif。
6. 运行完成后，把 TIF 重新加载到地图中检查范围、波段、像元大小和 NoData。

如果结果已经生成在地理数据库中，也可以再用 Copy Raster 或 Raster To Other Format 另存为 TIF。需要注意的是，TIF 是文件格式，不是坐标系或分辨率设置。保存成 TIF 只能决定输出容器，不能自动解决空白、错位或像素大小不对的问题。

实践建议：正式批量处理前，先用一个小范围样本输出 TIF，确认能在 ArcGIS、QGIS 或下游软件中正常打开，再处理整幅影像。

ArcGIS影像裁剪像素怎么改：用环境参数或 Resample

“ArcGIS影像裁剪像素怎么改”通常有两种含义：一种是裁剪时希望输出像元大小变成指定分辨率，另一种是已经裁剪完，想再把 TIF 重采样成新的像素大小。这两种做法都可以，但适用场景不同。

方法一：裁剪时设置输出像元大小

在地理处理工具的环境设置中，找到 Cell Size 或像元大小参数，把它设置为目标分辨率。比如原始影像是 0.5 米，项目只需要 2 米输出，就可以把输出像元大小设置为 2。为了避免像元网格偏移，建议同时设置 Snap Raster，让输出栅格对齐到指定参考影像。

这个方法适合一次性生成目标成果。缺点是如果参数设置错了，裁剪和重采样会同时出问题，排查成本更高。新手建议先按原始像元大小裁剪成功，再单独改像素。

方法二：裁剪后用 Resample 改像元大小

如果已经得到正确范围的 TIF，再用 Resample 工具修改像元大小更稳。连续型数据，如 DEM、温度、降雨栅格，通常可用双线性或三次卷积；分类数据，如土地利用、分类影像、掩膜栅格，通常应使用最近邻，避免类别值被插值成不存在的新值。

数据类型	建议重采样方法	原因
土地利用、分类影像、掩膜	最近邻	保留原始类别值，避免产生小数或错误类别。
DEM、温度、降雨、反射率	双线性或三次卷积	适合连续数值，输出表面更平滑。
需要与另一幅影像叠加分析	参考目标影像设置 Cell Size 和 Snap Raster	保证行列、像元边界和空间位置尽量一致。

推荐步骤：从空白排查到 TIF 输出的完整流程

下面给出一个更稳的 ArcGIS影像裁剪流程，适合学生作业、项目制图、遥感分类前处理和空间分析前的数据准备。

1. 整理数据：把原始影像、裁剪面和输出文件夹放在本地短路径中，文件名使用英文、数字和下划线。
2. 统一空间参考：先检查影像和裁剪面坐标系，必要时投影到同一坐标系统。
3. 检查边界范围：把裁剪面半透明显示，确认它和影像真实覆盖范围相交。
4. 选择工具：矩形范围裁剪用 Clip Raster；按不规则面边界裁剪，优先考虑 Extract by Mask 或按输入要素几何裁剪。
5. 设置输出格式：输出到普通文件夹，并把文件名写成 xxx.tif。
6. 设置环境参数：如需指定分辨率，设置 Cell Size；如需和参考影像对齐，设置 Snap Raster。
7. 运行并检查：检查输出 TIF 是否有有效值、范围是否正确、像元大小是否符合预期。

如果第一次运行后出现空白，不要直接删除所有参数重做。先保留输入影像和裁剪面，逐项改坐标系、裁剪几何、NoData、输出路径和显示统计，这样能更快定位原因。

常见坑点：ArcGIS影像裁剪不是只看工具是否成功

• 地图上重叠不代表数据坐标正确：ArcGIS 可以动态投影显示图层，但地理处理仍依赖数据本身的空间参考和范围。
• 裁剪面外接矩形不等于不规则边界：如果想沿行政区边界裁出不规则形状，要启用几何裁剪或使用掩膜工具。
• NoData 可能被误认为空白：先用像元查询和统计值确认是否真的没有数据。
• 像元大小不是图片尺寸：像元大小指地面分辨率，图片宽高行列数会随着裁剪范围和分辨率变化。
• 保存成 TIF 不会自动压缩或建金字塔：大影像输出后可按需要构建金字塔和统计值，以提升显示速度。

工具对比：Clip Raster、Extract by Mask、Copy Raster 怎么选

工具	适合场景	注意事项
Clip Raster	按矩形范围或要素范围裁剪影像	确认是否需要按输入要素几何裁剪，否则可能得到外接矩形。
Extract by Mask	按面边界或掩膜提取不规则范围	适合研究区边界、流域、行政区等掩膜裁剪场景。
Copy Raster	把已有裁剪结果另存为 TIF 或调整部分栅格属性	主要解决格式输出，不负责判断裁剪边界是否正确。
Resample	修改裁剪结果的像元大小	分类数据和连续数据要选择不同重采样方法。

实用检查清单：交付前看这 8 项

• 输入影像和裁剪面是否有正确坐标系。
• 二者真实范围是否相交。
• 裁剪面是否为有效面要素，是否存在空几何或自相交。
• 输出路径是否为可写入的本地普通文件夹。
• 输出文件名是否以 .tif 结尾。
• 输出 TIF 是否有有效像元值，而不是全部 NoData。
• 输出像元大小是否符合项目要求。
• 需要叠加分析时，是否设置了 Snap Raster 或与目标影像对齐。

FAQ：ArcGIS影像裁剪空白、TIF 和像素设置常见问题

ArcGIS影像裁剪后是空白的，最先检查什么？

先检查影像和裁剪面的坐标系与真实范围是否相交。很多“ArcGIS影像裁剪后是空白的”问题，本质上是边界和影像在地理处理坐标中没有重叠，或者输出区域全部变成 NoData。

ArcGIS影像裁剪后保存成TIF，为什么输出到了数据库里？

如果输出位置选择的是文件地理数据库，结果会保存为地理数据库栅格，而不是独立 TIF。ArcGIS影像裁剪后保存成TIF，应选择普通文件夹，并在输出名称中写上 .tif 扩展名。

ArcGIS影像裁剪像素怎么改，应该在裁剪前还是裁剪后改？

如果你已经很熟悉环境参数，可以在裁剪工具里设置 Cell Size。更稳的做法是先按原始分辨率裁剪成功，再用 Resample 修改像元大小。这样排查问题更清楚，也更适合初学者理解 ArcGIS影像裁剪像素怎么改。

为什么裁剪后的 TIF 边界外还有黑色区域？

黑色区域可能是 NoData 被显示成黑色，也可能是外接矩形范围内没有有效像元。检查 NoData 设置、符号系统和是否按几何裁剪。如果要沿面边界得到不规则结果，优先使用掩膜方式处理。

改小像元大小会让影像更清楚吗？

不会。把 10 米像元改成 1 米像元，只是重采样出更多像元，并不能增加原始影像没有记录的真实细节。像元大小应该服务于分析尺度和成果要求，而不是单纯追求更小。

结论：把坐标、格式和像元大小分开处理

ArcGIS影像裁剪要稳定，关键是把三个问题分开：空白问题先查坐标系、范围、裁剪几何和 NoData；格式问题通过输出到普通文件夹并写 .tif 解决；像素问题用 Cell Size、Snap Raster 或 Resample 控制。不要把“裁剪失败”“没保存成 TIF”“像元大小不对”混在一起排查。

实际工作中，推荐先用小范围测试完成一次 ArcGIS影像裁剪，确认结果不是空白，能正确保存成 TIF，并且像元大小符合项目要求，再进入批量处理。这样最省时间，也最容易发现数据本身的问题。
