在道路服务范围、河流保护带、学校周边影响区、消防站可达范围等项目里，ArcGIS多环缓冲区可以一次生成多个距离等级的缓冲面。但很多同学会遇到工具报错、结果为空、距离不对、环带重叠或字段不好用的问题。
这篇文章按实际排错顺序讲清楚：为什么工具会失败，为什么会出现空结果，以及一套可以复用的操作流程。重点不是背菜单，而是把输入数据、坐标系、距离单位、输出路径和叠置分析逻辑检查到位。
问题背景：多环缓冲区为什么容易出错
多环缓冲区看起来只是输入几个距离，例如 500、1000、2000 米，然后点击运行。但在 ArcGIS 里，它实际依赖输入要素的几何质量、空间参考、距离单位、输出工作空间和缓冲结果的融合规则。任何一个条件异常，都可能导致工具失败或结果无法用于后续分析。
常见场景包括：用点图层生成公共服务设施的 500 米、1000 米、1500 米圈层；用道路中心线生成噪声影响分区；用河流线生成生态管控带；用项目边界生成外围控制范围。不同输入类型都能做缓冲区，但距离解释和后续统计方式要保持一致。
核心原理：多环缓冲区不是普通 Buffer 的简单重复
这个工具的核心逻辑，是围绕同一批输入要素生成多个指定距离的缓冲面，并在结果中保留距离等级字段。普通 Buffer 通常一次生成一个距离，多环缓冲区一次生成多个距离，更适合服务范围分级、影响范围分级和分圈层统计。
要正确理解结果，需要分清两种输出形态。第一种是从中心对象向外连续扩大的缓冲面，例如 500 米面、1000 米面、1500 米面互相包含。第二种是环带式结果，例如 0-500 米、500-1000 米、1000-1500 米，每一圈代表独立距离区间。ArcGIS 的工具参数、融合选项和后处理方式会影响你最终拿到哪种形态。
- 输入要素：可以是点、线或面，但几何必须有效，不能全部为空几何。
- 缓冲距离：应按从小到大输入，单位要和数据坐标系、业务口径一致。
- 距离单位：投影坐标系下更适合使用米、千米等长度单位；经纬度数据直接按米做分析前要特别谨慎。
- 融合规则：决定同一距离等级内的缓冲区是否合并，也会影响后续面积统计和叠加分析。
- 结果字段：通常需要保留距离等级字段，用于制图分级、面积汇总和属性连接。
所以，排查缓冲区问题时，不要只看工具是否运行完成。更重要的是看输出要素数量、范围、距离字段、面积、坐标系和环带之间的空间关系是否符合业务含义。
ArcGIS多环缓冲区分析步骤：从数据准备到结果检查
下面是一套稳妥的 ArcGIS多环缓冲区分析步骤，适合 ArcGIS Pro，也适合使用 ArcMap 时按同样逻辑检查参数。正式项目中建议先取少量样本跑通，再处理完整数据。
- 整理输入数据：把点、线或面要素保存到本地 File Geodatabase，避免过长中文路径、同步盘目录和只读目录。
- 检查空间参考：右键查看图层属性，确认输入图层有正确坐标系。距离分析优先使用适合研究区的投影坐标系。
- 检查几何质量：运行 Repair Geometry，删除空几何、无效几何和明显错误的要素。线要素过短、面要素自相交都可能影响缓冲结果。
- 打开 Multiple Ring Buffer 工具：在地理处理工具中搜索 Multiple Ring Buffer，输入要缓冲的要素图层。
- 设置输出要素类：输出到本地 File Geodatabase 或短路径文件夹，文件名使用英文、数字和下划线。
- 输入多个距离：按从小到大填写距离，例如 500、1000、1500。不要把单位混在数值里，单位应在工具参数里统一设置。
- 选择距离单位：项目口径是米就选米，是千米就选千米。若输入数据是经纬度坐标，先投影再做米制距离分析。
- 设置融合方式：如果只关心同一距离等级的整体范围，可以融合；如果需要保留每个设施、道路或地块的独立缓冲区，不要过早融合。
- 运行工具并检查结果：查看输出要素数量、距离字段、面积、图层范围和符号分级。确认每个距离等级都有结果。
- 进行后续叠加分析：用 Intersect、Identity、Spatial Join 或 Summarize Within 统计人口、用地、设施、风险点等对象在不同环带内的分布。
这套流程的关键，是先保证缓冲区本身可靠，再进入叠加统计。很多分析错误不是出在统计工具，而是前面的多环缓冲区距离、坐标系或融合方式已经不符合需求。
ArcGIS多环缓冲区失败：先看这 7 类原因
遇到 ArcGIS多环缓冲区失败 时，先不要反复更换输出名称。多数失败都能归到输入、坐标、距离、路径、权限、选择集和几何质量这几类原因。
- 输入图层没有有效要素：当前图层可能有选择集，工具只处理被选中的部分；如果选中要素为 0，输出就会异常。运行前清除选择，或确认选择集正确。
- 几何存在错误：空几何、自相交面、极短线段、重复节点和异常多部件都可能导致缓冲失败。先用 Check Geometry 和 Repair Geometry 处理。
- 坐标系没有正确定义：数据看似落在底图上，不代表空间参考正确。Define Projection 只是写标签，真正转换坐标应使用 Project。
- 距离单位不匹配：经纬度图层用米制距离直接分析，可能产生异常范围或运行错误。正式距离分析建议先投影到米制坐标系。
- 输出路径不可写：网络盘、云同步盘、过长路径、中文特殊字符、结果文件被占用，都可能让工具失败。排错时先输出到本地短路径。
- 距离列表输入错误：距离值为空、重复、包含非数字字符，或顺序混乱，都可能让结果难以解释。建议只填数值，并保持从小到大。
- 环境参数限制了范围：如果 Geoprocessing Environments 中设置了 Processing Extent、Mask 或 XY Tolerance，可能会影响输出。排错时先清空不必要的环境参数。
实践建议：先用 3 到 5 个样本要素、两个距离值和本地短路径测试。如果样本能成功，再逐步加入完整数据、更多距离和融合选项。

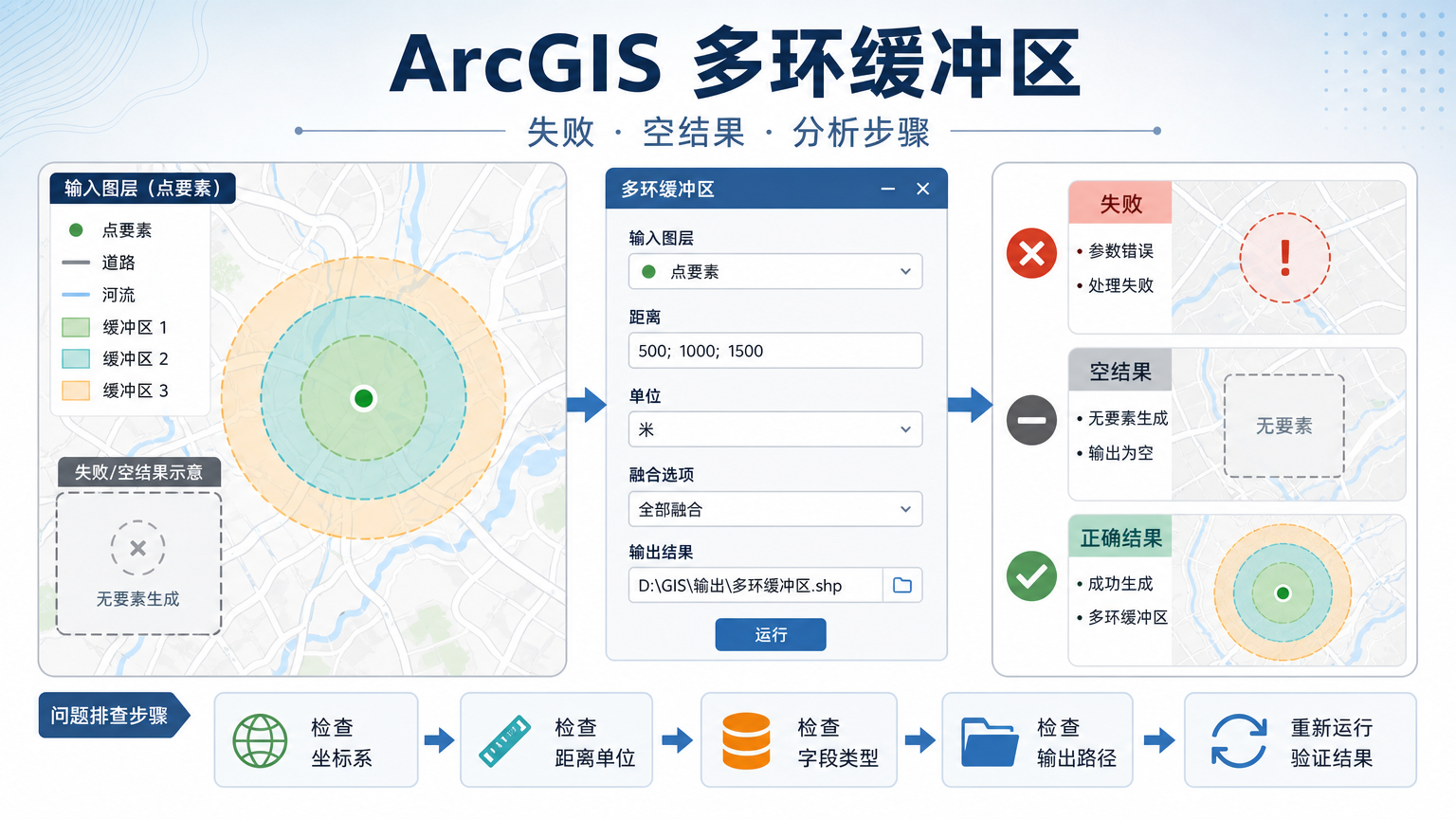

ArcGIS多环缓冲区生成空的：区分“没有输出”和“看不见”
ArcGIS多环缓冲区生成空的结果时，先分清两种情况：一种是输出要素类确实没有任何要素；另一种是结果有要素，但地图上看不见或符号显示不明显。两者的排查方向不同。
情况一：输出要素数量为 0
如果属性表没有记录，重点检查输入选择集、环境范围、输入要素是否为空、距离值是否有效。特别是很多同学在地图上选中过某些对象后忘记清除选择，地理处理工具只处理当前选择，导致输出结果为空。
- 清除输入图层选择，再重新运行工具。
- 查看输入图层属性表，确认要素数量不为 0。
- 缩放到输入图层范围，确认它不是坐标异常导致落在远处。
- 检查环境设置中的 Extent 和 Mask，确认没有把输出限制到无交集区域。
- 把距离值改成较小、明确的测试值，例如 100 或 500，再判断工具是否能生成结果。
情况二：有记录但地图上看不到
如果属性表里有记录，但地图窗口看不到结果，通常不是工具生成空了，而是显示、范围或坐标系问题。可以右键输出图层选择 Zoom To Layer，检查结果是否落在异常位置。还要看符号透明度、比例尺可见范围和图层顺序。
- 右键缓冲区图层，选择缩放到图层范围。
- 检查输出图层坐标系和地图坐标系是否一致或可动态投影。
- 给缓冲区设置明显的填充色和边线色，避免透明符号被误认为空白。
- 打开属性表，查看距离字段和 Shape_Area 是否有合理数值。
- 如果输出范围极大或极小，回到距离单位和投影坐标系继续排查。
判断空结果问题时，最有效的方法是同时看属性表和地图范围。只看地图窗口，很容易把显示问题误判为工具失败。
距离和坐标系：多环缓冲区最容易忽略的基础问题
缓冲区是距离分析，距离单位的可靠性非常重要。经纬度坐标系的单位是度，不是米。如果直接用经纬度数据做 500 米、1000 米这样的多环缓冲区，很容易出现结果范围异常、面积不准或环带形态不稳定。
稳妥做法是先选择适合研究区的投影坐标系，再运行多距离缓冲工具。例如城市尺度项目通常使用本地平面坐标或合适的投影坐标系；跨省、全国或跨纬度较大的项目，要特别注意投影变形对距离和面积的影响。
| 检查项 | 建议做法 | 原因 |
|---|---|---|
| 输入图层没有坐标系 | 先确认真实坐标来源，再使用 Define Projection 写入正确坐标系 | 坐标系标签错误会让后续所有距离分析都偏离 |
| 输入图层是经纬度 | 使用 Project 转为合适的投影坐标系后再缓冲 | 米制距离分析更稳定，结果更容易解释 |
| 多个数据源坐标不一致 | 统一投影到同一空间参考，再做缓冲和叠加 | 避免地图显示重叠但地理处理关系异常 |
| 结果距离看起来明显不对 | 检查单位、投影、地图比例尺和距离字段 | 多数距离错误来自单位混用或空间参考错误 |
不要把 Define Projection 和 Project 混用。前者只是告诉 ArcGIS“这批坐标本来是什么坐标系”，不会移动点线面位置；后者才是把数据从一个坐标系转换到另一个坐标系。
融合、重叠和环带：结果能不能用于统计取决于这里
多环缓冲区生成后，很多人会直接拿去统计人口、建筑、POI 或用地面积。但如果没有处理好重叠和环带关系，统计结果可能重复计算。尤其是多个设施点之间的缓冲区相互覆盖时，是否融合会直接改变分析含义。
需要整体服务范围时
如果你的问题是“任意学校 1000 米范围内覆盖了多少居住用地”，通常可以按距离等级融合缓冲区。这样同一距离内重叠的部分只算一次，更接近整体覆盖范围。
需要单个对象贡献时
如果你的问题是“每个消防站分别覆盖了哪些小区”，不要一开始就融合。应保留输入对象 ID，后续用 Spatial Join、Intersect 或 Summarize Within 按对象统计，否则会丢失单个设施的归属关系。
需要独立环带时
如果要统计 0-500 米、500-1000 米、1000-1500 米三个独立区间，必须确认结果不是简单的嵌套面。必要时可用 Erase、Identity、Union 或工具自带的环带选项生成互不重叠的距离区间，再进行面积或数量统计。
| 分析目标 | 建议结果形态 | 注意事项 |
|---|---|---|
| 整体覆盖范围 | 同距离等级融合 | 避免重叠区域重复计算 |
| 单个设施服务范围 | 保留输入对象 ID，不提前融合 | 便于按设施统计和回溯 |
| 分圈层统计 | 独立环带 | 确认 500-1000 米不包含 0-500 米区域 |
| 制图展示 | 按距离字段分级符号化 | 颜色从近到远应有清晰层级 |
工具和方法对比：Multiple Ring Buffer、Buffer 和 ArcPy 怎么选
做多距离缓冲时，不一定只有一种做法。手动运行 Multiple Ring Buffer 适合教学和少量项目；普通 Buffer 适合只做一个距离或要精细控制单次结果；ArcPy 适合批量处理多个图层、多个城市或多个参数组合。
| 方法 | 适合场景 | 限制和风险 |
|---|---|---|
| Multiple Ring Buffer | 一次生成多个距离等级，适合服务范围和影响圈层 | 需要提前确认距离单位、融合方式和环带含义 |
| Buffer 多次运行 | 每个距离都要独立控制参数或单独质检 | 步骤更多，后续合并和字段管理容易出错 |
| ArcPy 批处理 | 多个图层、多个城市、多个距离组合的重复分析 | 脚本前必须先用样本跑通工具参数 |
| Pairwise Buffer 后处理 | 大数据量或需要更高处理效率的缓冲区任务 | 仍需自行组织多距离和环带字段 |
如果只是做一次课程作业或小项目，优先用 Multiple Ring Buffer，并把参数和截图记录清楚。如果是每周都要生成多个区域的成果，建议先固定这套流程，再用 ArcPy 自动化。
常见坑点：结果能打开不代表分析正确
- 距离单位混用：参数写的是 1000，但数据坐标和单位理解不一致，结果就不一定是 1000 米。
- 选择集没有清除：工具只处理选中要素，导致结果少一部分或直接为空。
- 融合过早：一旦融合掉对象 ID，后面想按单个设施统计会很麻烦。
- 环带重复计算：嵌套缓冲面直接叠加统计，会把近距离区域重复算进远距离范围。
- 输出到 Shapefile 后字段受限：字段名长度和中文字段可能被截断，排错阶段建议用 File Geodatabase。
- 结果没有质检：只看工具绿色完成标记不够，还要看要素数量、距离字段、面积和地图范围。
实用检查清单：交付前逐项确认
完成缓冲区结果后，建议按下面清单检查。只要其中一项不确定，就不要直接进入成果制图或统计。
- 输入图层是否有正确坐标系。
- 是否已经投影到适合距离分析的坐标系。
- 输入要素是否存在空几何、错误几何或异常范围。
- 运行前是否清除了不需要的选择集。
- 距离值是否按从小到大填写，单位是否一致。
- 输出路径是否可写，结果文件是否没有被占用。
- 输出要素数量是否符合预期。
- 距离字段是否完整，符号分级是否按距离显示。
- 是否需要融合，融合后是否仍能满足统计目的。
- 分圈层统计时，是否已经处理嵌套缓冲区造成的重复计算。
FAQ：失败、空结果和步骤问题
ArcGIS多环缓冲区失败最先检查什么？
遇到这种失败时，先检查输入图层是否有有效要素、是否存在选择集、几何是否错误、输出路径是否可写。然后再看坐标系和距离单位。不要一开始就怀疑工具本身损坏。
ArcGIS多环缓冲区生成空的，是不是距离太小？
不一定。空结果可能来自输入选择集为空、环境范围限制、输入要素为空、输出显示异常或坐标系错误。距离太小只是一种可能，需要结合属性表记录数和 Zoom To Layer 判断。
ArcGIS多环缓冲区分析步骤中，为什么建议先投影？
因为缓冲区是距离分析。经纬度坐标的单位是度，不适合直接解释为米。规范流程通常会先确认坐标系，再投影到合适的米制坐标系，最后设置距离并运行工具。
多环缓冲区结果为什么会互相重叠？
多环缓冲区可能生成从中心向外扩大的嵌套面，也可能通过参数或后处理形成独立环带。如果你要做 0-500 米、500-1000 米这样的分区统计，要确认结果是独立环带，否则近距离区域可能被重复统计。
多个点的缓冲区重叠时，要不要融合？
取决于问题。如果统计整体覆盖范围，融合可以避免重复计算。如果要分析每个点各自覆盖了哪些对象，不要过早融合，应保留输入对象 ID，后续再按对象统计。
结论：先排除数据问题，再判断工具参数
多距离缓冲是很实用的空间分析工具，但它对坐标系、距离单位、几何质量和输出参数都比较敏感。遇到失败或空结果时，按输入要素、选择集、几何、坐标系、距离、输出路径、环境参数的顺序排查，通常比反复重跑更有效。
真正可靠的缓冲区分析，不只是生成几个圈，而是让每个距离等级都有明确业务含义，并能支撑后续叠加统计、分区制图和结果解释。把前面的检查清单固定下来，后续做道路、河流、设施点或项目边界的多环分析，都会更稳定。
