在 QGIS 打印布局里添加经纬度,选中地图项后到“项目属性 → 网格”新增网格,把网格 CRS 设为 EPSG:4326,再勾选绘制坐标并选小数或度分秒格式;自定义图例则用添加工具加入图例项,取消“自动更新”后手动删图层、改标签、调字体和列数。截至 2026 年 11 月,最新稳定版是 QGIS 4.2.3,生产环境更推荐长期支持版 3.44 LTR,两者在布局网格与图例上的操作路径基本一致。按下面步骤做完,导出前用样例范围核对网格间隔和标签是否齐全即可。

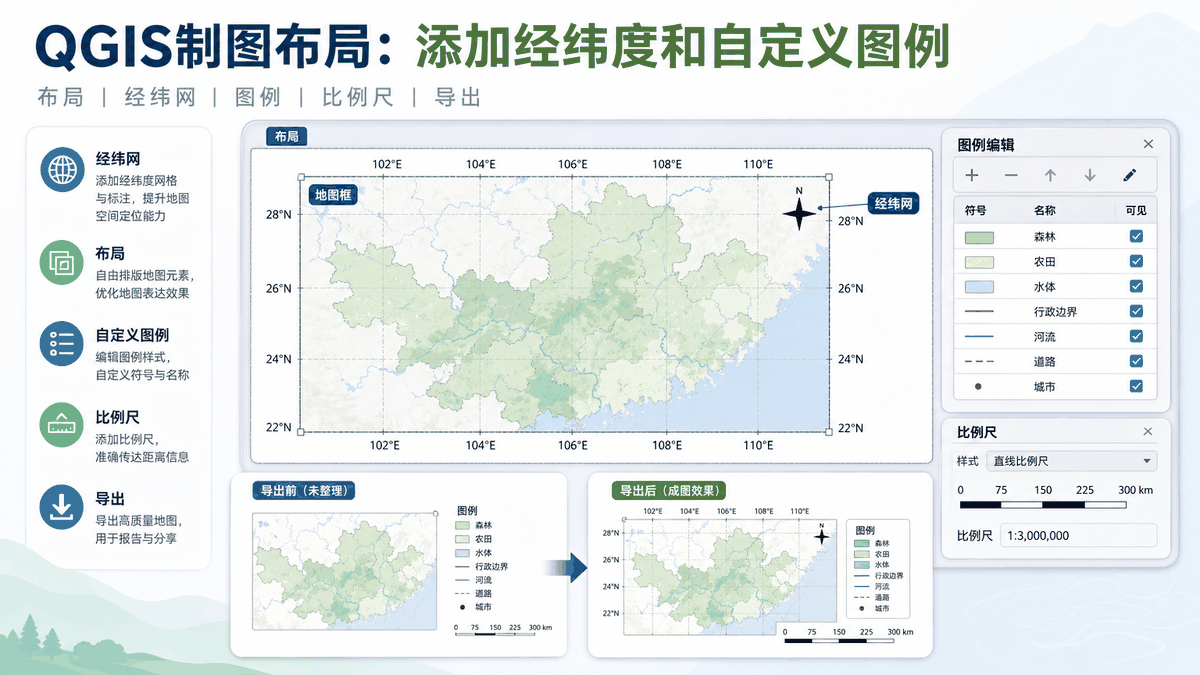

打印布局中经纬度网格与图例的典型效果示意

QGIS制图布局与qgis制图布局教程示意图

先建打印布局并放好地图项

做经纬度网格和图例之前,先保证主窗口图层样式、项目 CRS 已经定好,否则布局里改来改去只会反复返工。菜单走“项目 → 新建打印布局”,起个好认的名字;或用布局管理器统一管理多个版面。界面可在“设置 → 选项 → 区域设置”里切到简体中文,打印布局里的中文标注还需手动选微软雅黑、思源黑体等支持中文的字体。

在布局画布上用“添加地图”拖出地图框,在地图项属性里确认:

  • 范围与主窗口一致,或按纸面比例锁定比例尺。
  • 地图项 CRS 可与项目 CRS 不同;若最终要叠经纬度网,主图常用投影坐标系,网格单独用地理坐标系。
  • 需要批量出图时,提前规划 Atlas 关联字段,图例标题也可用数据定义属性做动态文字。

硬件上没有官方硬性门槛,一般办公机可做常规制图;复杂矢量、大栅格建议 16GB 以上内存和 SSD。安装与版本选择以官网为准,可参考 QGIS 官方安装指南;版本节奏见 QGIS 发布路线图。生产交付优先 LTR,尝新功能再用最新稳定版。

给地图项添加经纬度网格

经纬度网格挂在地图项上,不是单独的布局元素。选中地图框,在右侧“项目属性”找到“网格”组,点“+”新增一条网格,再点“修改网格”进入详细设置。

  1. 勾选启用网格。类型可选实线、十字、标记,或只显示边框与标注。
  2. CRS 设为 EPSG:4326(WGS 84)。若仍用投影单位,间隔会出现几百上千“米”而不是“度”,坐标也不会按经纬度显示。
  3. 间隔类型常用“地图单位”:X、Y 分别设经度、纬度间隔,例如 0.5° 或 1°;也可用“适合段宽”让软件自动选较美观的间隔。必要时加偏移,让整度线落在边框附近。
  4. 框架样式选斑马线、内外刻度或线框等;可分别控制仅显示纬度边、仅显示经度边,旋转地图时打开“跟随网格旋转”。
  5. 勾选“绘制坐标”。格式选小数、度分秒(可带后缀)或自定义表达式;上下左右四侧分别设显示内容、框内/框外位置、文字方向、字体、距边框距离和小数精度。

同一地图项可叠多套网格,例如底层投影公里网 + 上层经纬度网。投影地图上的经纬度线通常不垂直,这是正常现象。验收时看:边框四侧标签是否成对出现、间隔是否符合制图规范、导出 PDF 后标签有没有被裁切。

设置项 经纬度网格建议 说明
网格 CRS EPSG:4326 地理坐标系才能按度标注
间隔类型 地图单位(度) 避免误用毫米/厘米纸面单位当经纬度
坐标格式 小数或 DMS 按出图规范选;精度按图幅尺度调整
框架 斑马线或刻度 大比例尺常用刻度,小比例尺可用斑马线

添加并自定义图例

工具栏点“添加图例”,在画布拖出图例框。默认会关联某个地图项并自动列出项目中可见图层。标题可手写,也可做成数据定义字符串,方便 Atlas 批量出图时跟着要素名变化。

要真正“自定义”,先取消“自动更新”,否则主窗口一改图层,图例又被刷回默认。取消后可以:

  • 拖动排序,删除不需要的图层或符号类,把图层提升为组或隐藏图层名只留符号。
  • 双击标签改名;需要要素数量时添加计数;用表达式过滤,或勾选“仅显示关联地图范围内的项”“仅显示当前 Atlas 要素内的项”。
  • 标题、组、子组、项分别设字体、字号、颜色、缓冲和对齐;中文务必选支持中文的字体,避免导出后乱码或方框。
  • 设列数、是否等宽、是否允许拆分图层;调整符号宽高、栅格图例描边;需要时改词换行长度和各项间距。

改完主窗口样式后,可用“全部更新”同步一次,再继续手工整理。验收标准:图例只保留出图需要的图层、名称与地图符号一致、列宽不溢出纸边、中文显示正常。

布局画布上调整网格与图例时的工作示意

容易踩的坑和怎么验收

网格不显示或没有度分秒:多半是网格 CRS 仍是投影坐标,或间隔仍按米设置得过大。把 CRS 改成 EPSG:4326,把间隔降到 0.1°~1° 量级,并确认已勾选绘制坐标。

局部网格线缺失、切断或角度怪异:在重投影幅度大的区域更常见,可先更新到当前系列最新点版本,微调间隔与偏移;仍不稳定时,改用矢量渔网图层模拟网格线。网格偏移过大也可能导致边框线或标签缺一块,把偏移清零再试。

导出 PDF 多出底图网格线:检查导出选项,避免不必要的栅格分块带来的伪影,或把相关网格外观调到不影响成品。图例塞满无关图层:取消自动更新后删除,或启用“仅显示关联地图内项”。

  • 固定一份小范围样例数据和纸张模板,先在样例上调通网格与图例再套全图。
  • 记录软件版本(LTR 或最新版)、地图项 CRS、网格 CRS、间隔与图例字体,方便同事复现。
  • 导出图像与 PDF 各看一遍:标签是否被裁、中文是否正常、图例符号是否与主图一致。
  • 复杂版面存成布局模板,下次只替换地图范围和 Atlas 字段。

常见问题

投影地图上的经纬度线为什么不横平竖直?

因为网格是按地理坐标计算再投影到当前地图 CRS 上的,在墨卡托以外的投影里经纬线会弯曲或倾斜,属于正常表现。若必须正交网格,改用与地图相同投影的公里网,或单独做矢量格网图层。

图例改完又自动变回去怎么办?

多半还开着“自动更新”。取消该选项后再删项、改名;主窗口有样式变更时再手动点更新。Atlas 出图时用“仅显示当前要素内项”,避免图例列出范围外的类别。

布局里中文标签或图例乱码怎么处理?

界面语言和布局字体是两回事。在网格坐标、图例标题与各项文字格式里,明确指定支持中文的字体,导出前用 PDF 预览确认,不要依赖系统默认字体。

该用最新版还是 LTR 做制图交付?

交付和长期维护优先 3.44 LTR 一类长期支持版;需要 4.x 新特性再用 4.2 稳定版,并单独建配置文件做测试。点版本以修 bug 为主,出图前尽量升到当前系列最新补丁。

QGIS 制图布局里,经纬度靠地图项网格把 CRS 设为 EPSG:4326 并打开坐标标注,图例靠取消自动更新后做精简与字体列数调整;先在小样例上验收间隔、标签和中文显示,再套到全图和导出。建议生产环境固定使用 LTR,并把布局存成模板,减少下次重复设置。
