gis制图步骤详解，带你掌握gis绘制地图全流程

wowwwai GIS研习社 · 工具流程与项目排障

gis制图步骤详解，带你掌握gis绘制地图全流程 这个问题看起来像是在问“地图怎么画”，但真正进入 GIS 实操后，大家很快会发现，制图并不是把数据拖进软件、选个颜色、导出图片那么简单。底图能不能用、坐标系是否统一、符号化该怎么选、版面元素要不要加、导出后为什么字体糊了，这些才是 GIS 绘制地图全流程里最常见的真实问题。

所以，真正有用的 gis 制图步骤详解，不应该只停留在软件按钮介绍，而要把“数据准备、专题表达、版面设计、成图检查、导出交付”这一整条链路讲清楚。本文就围绕 GIS 绘制地图全流程展开，帮你从入门视角快速建立一套能复用的制图工作方法。

引言：GIS 绘制地图真正难的，不是画出来，而是画得清楚、准确、可交付

很多新手第一次接触 GIS 制图时，会觉得它和普通画图软件差不多，都是把内容摆上去再导出。但 GIS 地图和普通图片最大的区别在于，它不是单纯追求“好看”，而是要保证空间位置正确、专题表达准确、读图逻辑清晰。也就是说，一张合格的 GIS 地图必须同时满足空间正确性和信息可读性。

这也是为什么同样一组数据，有的人做出来的地图一眼就能看懂，有的人做出来却像“图层堆叠截图”。问题通常不在软件本身，而在是否掌握了完整流程。只有理解 GIS 绘制地图全流程，后面的每一步操作才会有明确目的。

背景：为什么很多 GIS 地图看似完成了，实际却不能直接交付

在课程作业、项目汇报、规划分析和日常制图任务里，最常见的情况是“图做出来了，但还不能交”。原因通常有几类。第一类是数据问题，比如研究区边界和底图错位、投影不一致、字段内容不完整。第二类是表达问题，比如专题配色不合理、图例说明不清楚、比例尺和北箭头位置混乱。第三类是输出问题，比如导出分辨率太低、线条过细、中文字体缺失。

这些问题说明，GIS 制图不是单点技能，而是一整套从数据到版面的流程。只要前面某个环节没处理好，最后哪怕地图样式看起来还不错，依然很可能在汇报、打印或发布时出问题。

原理：一张 GIS 地图，本质上是“空间数据加专题表达加版面输出”

从原理上说，GIS 制图至少包含三层内容。第一层是空间数据本身，包括矢量、栅格、属性表和坐标系；第二层是专题表达，也就是如何通过颜色、线型、符号、透明度和标注把信息表达出来；第三层是版面输出，包括标题、图例、比例尺、指北针、注记和最终导出格式。三层中任何一层出问题，地图效果都会明显打折。

这也解释了为什么 GIS 绘制地图全流程不能只学符号化。没有统一坐标系，再好的配色也只是错位地图；没有合理图例，再精细的数据也难以判读；没有导出检查，最终成图很可能在打印或发布时失真。理解这个原理，能帮助你把每一步放到正确的位置上。

GIS 制图的核心不是“把图做满”，而是“让目标读者在最短时间内看懂关键信息”。

步骤一：先明确制图目的和读图对象

开始做图前，先确认这张地图是给谁看的、要解决什么问题。是做项目汇报、课程作业、领导审阅，还是专题分析图？如果目的不同，地图的信息密度和表达方式也会不同。比如用于分析的专题图，可以保留更多分级和细节；用于汇报的地图，则更适合突出重点、减少干扰信息。

这一步看起来不像“软件操作”，但却是整个 GIS 制图流程里最容易被忽视、也最影响结果的一步。因为如果制图目标不明确，后面你很容易在底图、配色、标注和版面上反复返工。

步骤二：准备数据并统一坐标系

GIS 绘制地图的第一项硬操作，通常不是调样式，而是整理数据。至少要确认研究区边界、专题数据、底图和辅助图层是否坐标一致，字段是否完整，几何是否正常。很多新手一打开软件就开始拖图层，结果发现边界漂移、比例不对，问题其实都出在这一步。

1. 收集研究区边界、专题图层、底图和必要的参考图层。
2. 检查各图层坐标系，统一到本项目使用的投影坐标系统。
3. 清理空字段、乱码字段和明显错误的几何对象。
4. 确认专题字段可直接用于符号化、标注或统计。
5. 对不需要的图层进行裁剪或筛选，减少视觉干扰。

如果这一步没做好，后面看到的问题往往不是制图问题，而是数据问题伪装成的制图问题。

步骤三：先做专题表达，再做版面设计

很多人在 GIS 里做图时会把注意力过早放到版面布局上，比如标题放哪、图例多大、边框要不要加。但更稳的顺序通常是先在地图视图中把专题表达调清楚，再进入布局视图做版面设计。因为如果地图内容本身还不清楚，版面再精致也无法弥补表达问题。

专题表达通常包括三件事：一是确定符号化方式，例如唯一值、分级设色、比例符号或线型分类；二是设置标注规则，决定哪些要素需要显示名称；三是压低无关信息，例如降低底图透明度、简化边界线或隐藏辅助图层。做对这一步，地图的可读性会直接提升。

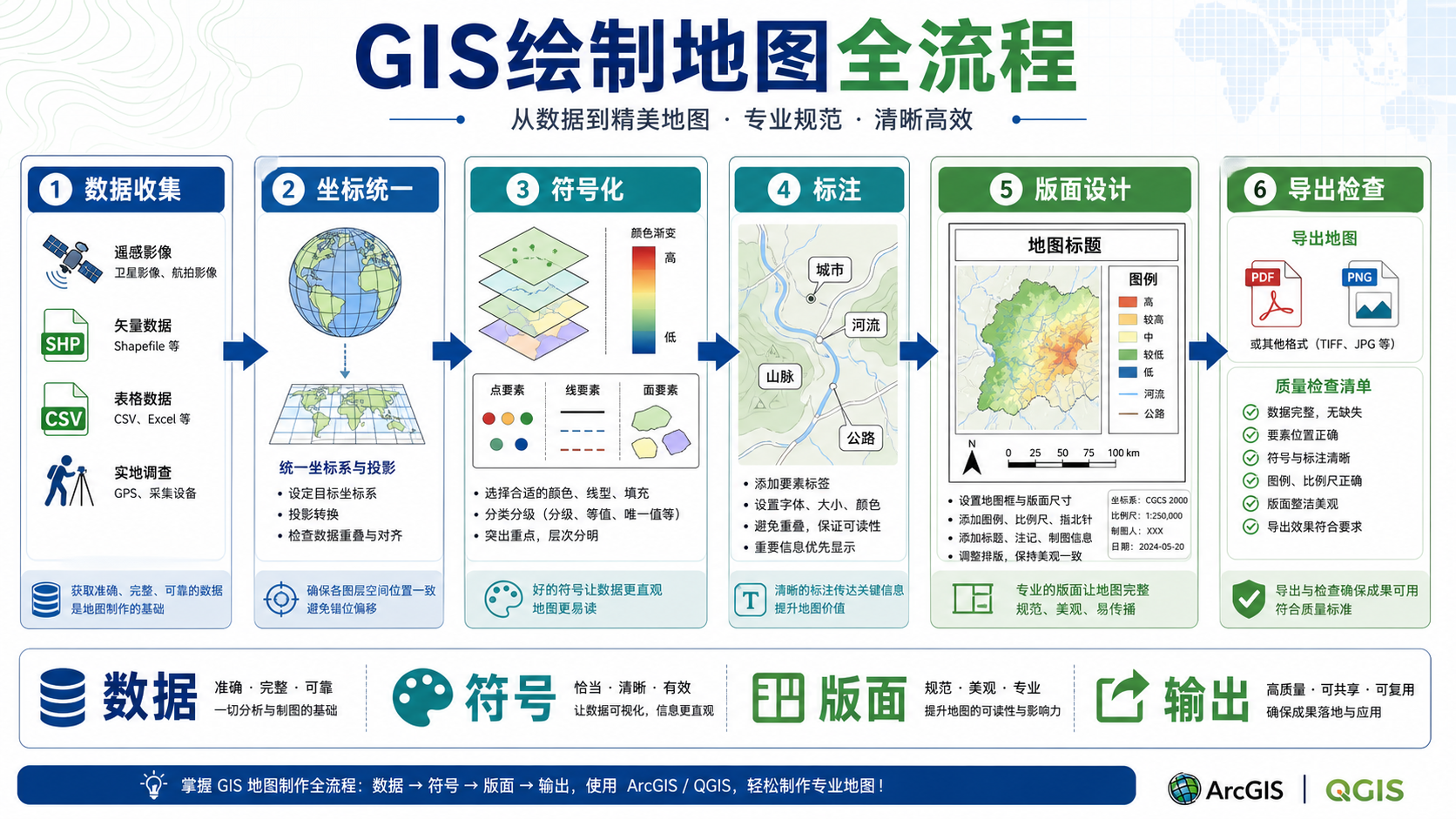

步骤四：GIS 绘制地图全流程里的典型操作顺序

下面给出一套适合 ArcGIS、QGIS 等主流 GIS 软件的通用制图顺序，适合大多数入门场景。

1. 加载研究区、专题数据和底图，检查显示范围是否正确。
2. 统一坐标系并修正明显错位的数据。
3. 根据制图目标选择合适的专题表达方式。
4. 设置颜色、线型、点符号和透明度，建立主次关系。
5. 添加必要标注，并控制标注密度，避免遮挡主体信息。
6. 切换到布局视图，加入标题、图例、比例尺、指北针和数据来源。
7. 调整页面边距、元素对齐和字体层级，让版面更稳定。
8. 导出前做一次整体检查，再输出 PNG、PDF 或印刷文件。

这套顺序的好处是，始终先解决空间和表达问题，再处理视觉和输出问题，不容易陷入“版面改了很多，但图还是不好看”的循环。

步骤五：导出前一定要做成图检查

GIS 地图完成后，最容易被忽视的一步就是导出前检查。很多问题只有在输出后才会暴露出来，比如图例被截断、中文字体替换、线条太细、底图过暗、比例尺显示错误，或者页面边缘被裁切。为了避免返工，建议在导出前按清单逐项检查。

如果是用于汇报，建议先导出一版 PDF 和一版 PNG，对比屏幕显示和打印效果是否一致；如果是用于论文或印刷，再额外检查分辨率、颜色模式和页面尺寸。对 GIS 制图来说，导出不是简单的“另存为”，而是成果质量控制的一部分。

常见坑：GIS 制图步骤里最容易踩的几个问题

1. 先调版面，后想表达逻辑

这样很容易把时间花在装饰上，却忽略地图本身的信息层级。更合理的顺序是先把专题信息表达清楚，再设计版面。

2. 坐标系没统一，图层看起来“差不多对齐”就继续做

这是典型隐患。哪怕肉眼看起来差不多，只要坐标系不一致，后续测量、叠加和输出都可能出错。

3. 配色太艳或类别太多，读图重点被冲散

专题图最怕没有主次。颜色过多、底图过重、边界线太粗，都会让用户看不出真正重点。

4. 图例和地图内容不一致

有些图例显示了隐藏图层，或者分级标签和实际符号不一致，这类错误在正式交付中非常常见，也很影响专业性。

5. 导出后才发现字体、清晰度和边距问题

这说明没有把输出环节当成流程的一部分。尤其是中文字体和高分辨率输出，最值得提前检查。

方法比较：不同 GIS 制图方式分别适合什么场景

对大多数初学者来说，最值得先掌握的是标准专题制图流程。它既适合 GIS 绘制地图全流程学习，也最容易迁移到真实工作场景。

检查清单：正式导出地图前，建议至少过一遍这几项

• 制图目的和读图对象已经明确，地图内容不过度堆叠。
• 研究区、底图和专题图层的坐标系已经统一。
• 符号化方式符合数据类型，没有误用分级或唯一值表达。
• 图例、标注、比例尺和指北针都与地图内容一致。
• 底图透明度和边界线粗细已经调整到不抢主体信息。
• 标题、数据来源、制图时间和必要说明已经补全。
• 导出尺寸、分辨率和文件格式符合汇报或打印要求。
• 导出后已复查字体、边距、清晰度和页面完整性。

FAQ：GIS 绘制地图全流程中最常被问到的问题

GIS 制图第一步到底是找底图，还是整理数据？

更建议先整理数据。底图只是辅助表达，真正决定地图是否可靠的是专题数据和空间参考是否正确。

一张 GIS 地图一定要有标题、图例、比例尺和指北针吗？

大多数正式地图都需要，但也要看用途。比如某些纯屏幕展示图可以弱化比例尺，但专题图例和标题通常不能省。

GIS 绘制地图为什么总觉得“图很多，却没有重点”？

通常是信息层级没处理好。常见原因包括底图过重、颜色过多、图层过杂或标注太密。要学会让重点图层最先被看到。

导出 PDF 和导出 PNG，应该怎么选？

如果用于打印、汇报归档或后续矢量编辑，优先 PDF；如果用于网页、文档插图或即时分享，PNG 更方便。正式项目里通常两种都会导出。

结论：掌握 GIS 制图步骤，关键是把“数据、表达、版面、输出”四步串起来

gis制图步骤详解，带你掌握gis绘制地图全流程 这类问题真正的答案，不是记住几个菜单位置，而是建立一套稳定的工作顺序。先明确目的，再整理数据，然后做好专题表达，最后完成版面和输出检查。只要这条线走顺了，不管你用的是 ArcGIS 还是 QGIS，地图质量都会明显提升。

对新手来说，最实用的练习方式不是一开始追求复杂炫酷的地图，而是先用一个简单专题，把“数据准备、符号化、布局、导出复查”完整跑一遍。只要你真正理解 GIS 绘制地图全流程，后面做更复杂的地图时，效率和稳定性都会高很多。
