gis地图制作步骤流程详解，全面掌握gis制图步骤 这类搜索通常发生在一个很具体的场景里：你已经有了行政区边界、专题数据、底图或者遥感影像，也打开了 ArcGIS 或 QGIS，但真正开始做图时却发现问题一大堆。图层为什么叠不上，地图颜色怎么选，图例是不是必须加，为什么导出的地图发到汇报里又模糊又乱，这些才是 GIS 地图制作步骤流程里最常见的实操难点。

所以，真正有用的 GIS 制图步骤，不是孤立地记住几个菜单，而是建立一条稳定的工作流程：先定目标，再理数据，再做专题表达，接着完成版面设计，最后检查输出质量。本文就围绕 GIS 地图制作步骤流程展开，把引言、背景、原理、步骤、常见坑、方法比较、检查清单、FAQ 和结论一次讲清楚。

引言：GIS 地图制作步骤真正难的，不是把图做出来，而是做得能看、能用、能交付

很多初学者第一次做 GIS 地图时，会觉得流程应该很简单：导入图层、换个颜色、加个标题、导出成图片，事情就结束了。但只要做过一次正式地图，就会知道真正的难点不是“有没有成图”，而是“成图是否可靠”。空间位置对不对、专题逻辑清不清楚、版式是否稳定、输出后是否还清晰，这些才是决定地图质量的关键。

也正因为如此，GIS 地图制作步骤流程不能只从软件按钮出发，而应该从成果要求出发。只有先理解一张地图到底是为谁做、要表达什么、最终在哪种场景下使用，你后面的数据处理、配色、标注和导出设置才会更准确。

背景：为什么很多 GIS 制图结果看起来像地图，实际却不适合交付

在课程作业、项目汇报、专题分析和成果展示中，最常见的问题是“地图已经有了，但还不能直接用”。有时是因为数据层本身就有问题，比如坐标系不统一、字段内容混乱、图层范围不完整；有时是因为专题表达出了偏差，比如分类太多、颜色没有层次、标注互相遮挡；还有时是因为输出细节没控制好，比如 PDF 正常但 PNG 发虚，或者打印后线条太细。

这些问题说明，GIS 制图从来不是单一步骤，而是一个连续流程。前面如果没把数据和目标处理好，后面哪怕花再多时间修版面，最终成果也很难真正稳定。所以学习 GIS 地图制作步骤流程，关键不是学某一个按钮，而是建立整套判断逻辑。

原理：GIS 制图本质上是在组织空间数据与视觉表达的关系

从原理上看，GIS 地图由三部分组成。第一部分是空间数据，包括矢量、栅格、属性字段和空间参考；第二部分是视觉表达，包括颜色、线型、点符号、透明度和标注；第三部分是版面输出，包括标题、图例、比例尺、指北针、注记和页面尺寸。GIS 地图制作步骤流程之所以要分阶段，就是因为这三部分彼此关联，但不能混在一起处理。

比如，数据没准备好时去调样式，只会把错位或缺失问题隐藏起来；专题表达没理清时去做布局，往往只会得到一张“排得整齐但看不懂”的地图；输出前不复查，最终图片可能在屏幕上好看，一打印就崩。所以，制图流程的本质就是先保证空间正确，再保证信息清楚，最后保证成图稳定。

一张合格的 GIS 地图，不是元素越多越好，而是读者能在最短时间里抓住最关键的空间信息。

步骤一：先明确地图目的、使用场景和读图对象

做图前要先回答三个问题：这张地图是给谁看的、要说明什么问题、最终会出现在什么场景里。给老师看的课程作业、给领导看的汇报图、给客户看的专题成果图，信息密度和版面风格都不会一样。地图目的不清，后面常常会在底图要不要保留、专题要不要细分、图例要不要完整上来回返工。

因此，GIS 地图制作步骤流程的第一步其实不是技术操作，而是任务定义。只有目标明确，后面的数据选择和表达策略才有依据。

步骤二：整理数据并统一空间参考

真正进入软件后，最先要处理的是数据状态，而不是美化样式。要确认研究区边界、专题图层、底图和辅助图层是否都在同一坐标系下，属性字段是否完整，几何是否正常，是否存在重复要素、空值或乱码。很多“地图做不对”的问题，本质上都出在这一步。

1. 收集研究区边界、专题数据和底图资料。
2. 检查所有图层的坐标系和投影定义。
3. 将主要图层统一到项目使用的投影坐标系统。
4. 清理错误几何、空字段和明显异常记录。
5. 按研究区裁剪无关数据，减少后续制图干扰。

如果这一环节做扎实，后面的符号化和布局会顺畅很多，因为你面对的是干净、统一、可用的数据，而不是一堆需要边做边救火的图层。

步骤三：先完成专题表达，再进入版面设计

GIS 制图最常见的误区之一，就是过早进入布局视图，花大量时间摆标题和图例，却还没把地图内容本身理顺。更合理的做法是，先在地图视图里把专题表达做好，例如选择唯一值、分级设色、比例符号或线型分类，让不同图层之间有清晰主次。

这一步要重点处理三个问题。第一，哪一层是主体图层，必须最先被看见；第二，哪些辅助图层应该弱化；第三，标注应不应该出现、出现到什么程度。只要这三个问题没解决，地图再工整也很难好看。

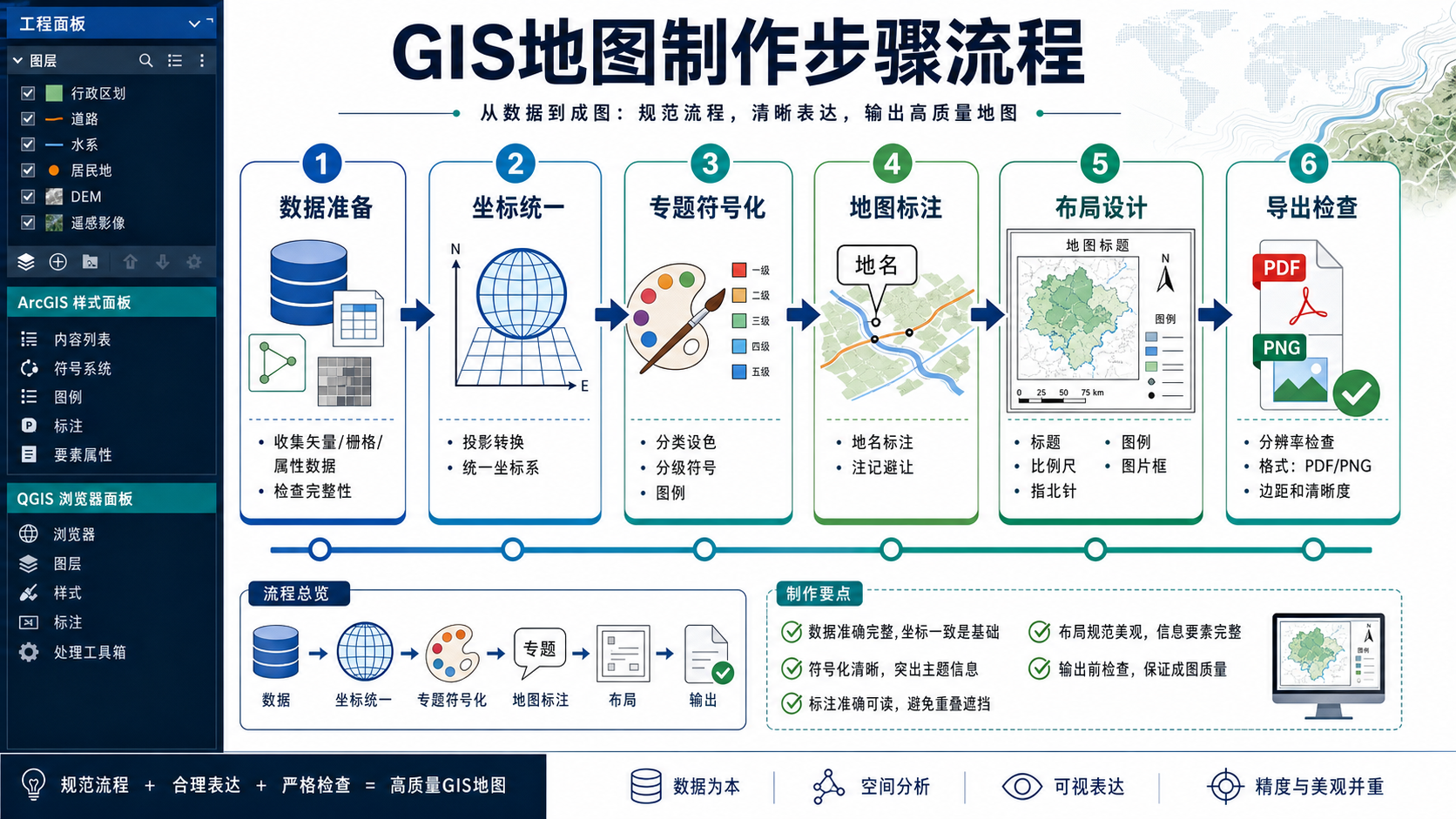

步骤四：GIS 地图制作步骤流程的通用操作顺序

下面这套流程适用于 ArcGIS、QGIS 等大多数主流 GIS 软件，也比较适合入门者直接照着练习。

1. 加载研究区边界、专题图层、底图和辅助图层。
2. 统一坐标系并检查图层叠加是否准确。
3. 选择合适的专题表达方法，例如唯一值或分级设色。
4. 设置颜色、线宽、点样式和透明度，拉开信息层级。
5. 添加必要标注，并控制文字密度，避免遮挡主体。
6. 切换到布局视图，加入标题、图例、比例尺、指北针和数据来源。
7. 调整版面留白、元素对齐和字体层级，增强整体稳定性。
8. 按输出用途导出 PDF、PNG 或高分辨率图片，并做复查。

这套顺序的核心价值在于，把“数据正确”“表达清楚”“布局合理”“输出稳定”四件事分开做，避免所有问题混在一起处理。

步骤五：导出前后都要做质量检查

很多 GIS 地图不是做坏的，而是导出坏的。常见问题包括中文字体替换、图例被截断、颜色变灰、线条锯齿明显、页面边距不平衡，或者打印后比例尺过小。为了减少返工，建议导出前先在布局中整体检查一遍，导出后再用目标使用场景复核一次。

例如，如果地图是用于 PPT 汇报，就要把导出的 PNG 放进 PPT 看清晰度；如果是用于打印或报告附件，就要优先检查 PDF 中的文字、线条和页面尺寸。GIS 制图的输出环节，本质上就是最后一道质量控制。

常见坑：GIS 制图步骤里最容易忽视的问题

1. 没想清楚用途就开始做图

结果往往是要素很多、信息很满，但重点不突出。不同场景的地图需要不同的信息密度和表达策略。

2. 坐标系不统一，图层靠肉眼“差不多”对齐

这是很常见但也很危险的问题。视觉上对齐不代表空间上正确，后续测量、叠加和分析都可能出错。

3. 颜色太多、底图太重，专题信息被淹没

很多新手喜欢把所有图层都做得很醒目，结果读者反而看不出主题。专题图最需要的是主次关系，不是视觉堆叠。

4. 图例和地图实际符号不一致

这通常发生在中途改了样式却忘了更新图例，最终会直接影响地图的专业性和可解释性。

5. 导出后才发现字体和分辨率问题

尤其是中文环境下，字体替换和低分辨率输出特别常见。最好在正式交付前多导出一版测试图。

方法比较：不同 GIS 地图制作方式该怎么选

对大多数入门者来说，最值得优先掌握的还是标准专题制图流程，因为它最接近真实工作，也是 GIS 地图制作步骤流程的核心能力。

检查清单：正式导出前，建议至少核对这几项

• 地图目标、读图对象和使用场景已经明确。
• 研究区边界、专题图层和底图坐标系已经统一。
• 主体图层和辅助图层的表达层级清楚，不会相互抢信息。
• 图例、标题、比例尺、指北针和数据来源已经补齐。
• 标注数量适中，没有明显遮挡关键区域。
• 配色符合专题逻辑，底图没有抢走主体注意力。
• 导出尺寸、分辨率和文件格式符合交付要求。
• 导出后的地图已经在目标场景中复查过清晰度和版面完整性。

FAQ：GIS 地图制作步骤流程里最常见的问题

GIS 制图时，应该先找底图还是先整理专题数据？

更建议先整理专题数据。底图只是辅助表达，真正决定地图准确性的还是研究区和专题数据本身。

地图一定要加比例尺和指北针吗？

大多数正式地图都建议保留，尤其是用于汇报、归档和打印的成果图。纯网页展示图可以视场景简化，但图例和标题通常不能省。

为什么 GIS 地图看起来很满，却没有重点？

通常是图层主次没有拉开。底图过重、颜色过多、辅助图层太显眼，都会让读者无法快速识别主题信息。

GIS 地图导出时，PDF 和 PNG 应该怎么选？

如果要打印、归档或保持矢量质量，优先 PDF；如果要用于文档插图、网页或即时汇报，PNG 更方便。正式项目里通常两种都会输出一版。

结论：掌握 GIS 地图制作步骤流程，关键是先理顺流程，再追求效果

gis地图制作步骤流程详解，全面掌握gis制图步骤 这类问题真正的答案，不是记住某个软件里哪个按钮在哪，而是建立一条稳定的工作顺序。先明确用途，再整理数据，再做专题表达，接着完成布局，最后把输出质量控住。只要这几步走顺了，不管你用 ArcGIS 还是 QGIS，制图结果都会稳定很多。

对初学者来说，最实用的练习方式不是一开始追求复杂炫酷的地图，而是先拿一个清晰的小专题，把数据、表达、布局和输出完整走一遍。这样练出来的，才是真正能迁移到实际工作中的 GIS 制图能力。
