gis制图步骤入门指南：详细解析gis怎么做位置示意图
很多人在做论文插图、项目汇报或区域研究成果时，都会碰到一个很具体的问题：主图能画出来，但别人还是不知道这个地方到底在哪里。这时候通常就需要一张位置示意图。看起来它好像只是多放一个小地图，实际上如果范围选得不对、层级没处理好，位置示意图不但帮不上忙，反而会让整张图显得更乱。
这篇文章就围绕gis怎么做位置示意图这个常见实操问题来写，重点说明位置示意图为什么不能随便截图、主图和定位图该怎么配合、在 ArcGIS 或 QGIS 里应该怎样一步一步完成，以及哪些细节最容易影响最终成图效果。
引言：位置示意图的作用，不是“凑版面”，而是帮读者快速建立空间位置感
位置示意图最常见于论文、规划图件、调查报告和专题研究中。它的核心任务不是展示详细业务内容，而是告诉读者研究区在更大空间范围中的位置关系。例如某个乡镇在全市哪里，某个流域在全省哪里，某个样区在全国哪个区域附近。
也正因为如此，位置示意图和主图的表达重点完全不同。主图强调细节和主题，位置示意图强调定位和空间参照。如果把两者混为一谈，位置示意图往往会过于复杂，反而失去真正作用。
背景：为什么很多 GIS 位置示意图看起来像“又放了一张地图”
最常见的错误，是直接把主图缩小放在角落里，当成位置示意图。这样做的问题在于，主图的信息本来就细，一缩小以后既看不清主题，也起不到定位作用。另一个常见问题，是示意图底图过于复杂，放了太多行政边界、道路、标注和分类颜色，结果读者一眼看过去根本抓不住研究区在哪里。
这类问题背后反映的，其实是没有把位置示意图当成一个独立的地图任务来看待。它不是主图的缩略版，而是一张专门服务于“定位说明”的辅助地图。
原理：GIS 位置示意图的核心，是“大范围参照加小范围高亮”
如果用一句话概括位置示意图的制作原理，那就是：在更大空间范围里，用简化背景衬托出研究区的位置。这里通常有两个关键元素。第一个是参照范围，例如全国、省域、市域或流域背景；第二个是高亮对象，也就是研究区边界、点位或样区范围。
因此，位置示意图最重要的不是细节，而是对比。背景应尽量简洁，研究区应足够突出，两者在视觉上要拉开层次。只有这样，读者才会在几秒内明白“研究对象位于哪里”。
| 组成部分 | 作用 | 常见做法 | 容易出错的点 |
|---|---|---|---|
| 参照底图 | 提供大范围空间背景 | 省界、市界、流域边界、简化底图 | 信息太多，抢走研究区重点 |
| 研究区范围 | 突出目标位置 | 高亮边界、填充色、描边或标记点 | 颜色不突出，和背景混在一起 |
| 主图关系 | 说明示意图和主图对应关系 | 版面靠近、标题呼应、必要时加框线 | 两张图像彼此独立，读者看不出联系 |
理解这套原理后，你会发现位置示意图并不复杂，但它特别考验你是否知道“哪些信息该删掉，哪些信息必须保留”。
步骤：在 GIS 中做一张清晰可用的位置示意图
步骤一：先确定示意图要回答哪个“位置问题”
开始做图前，先明确你希望读者通过这张示意图知道什么。是研究区位于全国哪个省，还是位于某省哪个市，还是位于某市哪个区县？这个问题决定了示意图的参照范围。如果范围选得太大，研究区会小得几乎看不见；如果范围太小，又起不到真正定位作用。
比较实用的做法是按读者熟悉程度来选背景层级。对陌生地区，通常需要全国到省级或省到市级的两层定位；对本地项目，可能一个市域背景就足够了。
步骤二：准备主图边界和上一级参照底图
在 ArcGIS 或 QGIS 中，先准备研究区边界图层，再准备一个更大范围的行政区、流域或区域底图。两类数据必须使用一致的坐标系，否则示意图里研究区位置可能会偏。若底图信息很多，建议提前裁剪或简化，只保留边界和少量必要标注。
这一步的重点不是把所有背景信息都带进来，而是为后续高亮研究区建立一个足够干净的参照框架。
步骤三：弱化背景，单独高亮研究区
做位置示意图时，背景通常用浅灰、浅色或简单描边即可，研究区则要用明显更强的颜色、边框或填充方式突出。很多人失败的原因，不是研究区画错了，而是高亮和背景差异不够大，读者一眼找不到研究对象。
一个简单原则是：读者在不看文字的情况下，也应能先看到研究区，再去看背景范围。
步骤四：控制示意图信息量，不要把主图内容全部搬进去
位置示意图最怕信息过载。通常不需要把主图中的土地利用分类、道路等级、统计字段和复杂注记都放进去。只保留能支撑定位判断的信息就够了，例如省界、市界、主要河流、海岸线或少量关键城市名称。
如果研究区本身很小，可以在示意图里用点、边框或加粗轮廓来表示，而不是强行显示全部内部细节。示意图不是小型主图，而是定位工具。

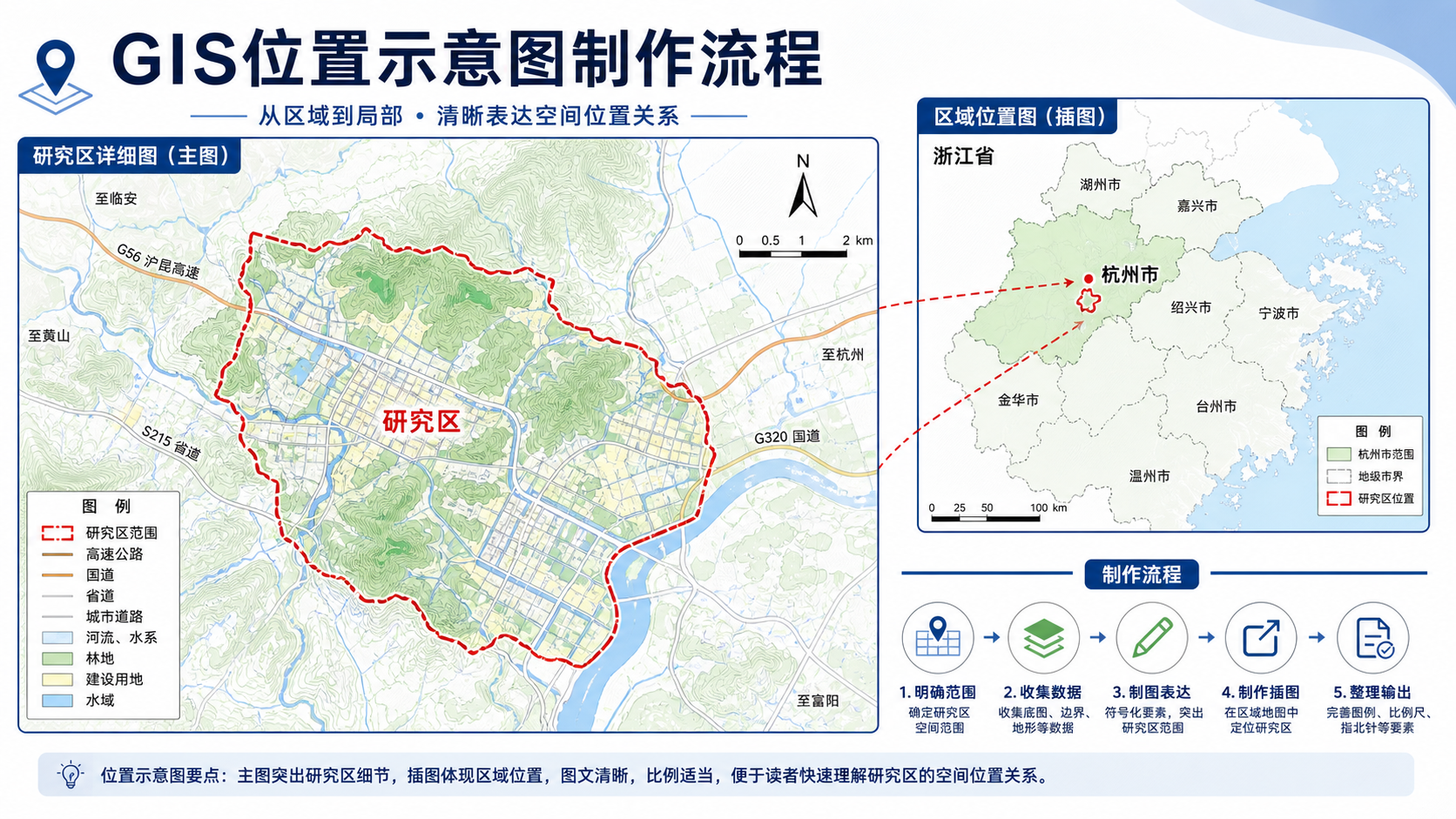

步骤五：在版式里处理主图和示意图的关系
进入布局视图后，通常把位置示意图放在主图的角落或侧边，但要注意两张图之间的逻辑关系。示意图不应过大抢主题，也不能小到看不清。标题或图注里最好能明确说明“研究区位置示意”或“研究区在某区域中的位置”。
如果主图范围比较局部，示意图和主图之间可以通过相近配色、边界呼应或图框组织来增强联系。这样读者不会把它们当成两张互不相关的地图。
步骤六：导出前复核位置表达是否一眼可懂
完成版式后，重点检查三件事：第一，研究区在示意图里是否足够醒目；第二，示意图背景是否简洁到不会分散注意力；第三，主图与示意图的空间关系是否能被快速理解。若有条件，最好让没参与制图的人看一眼，判断他能否在几秒内说出研究区大致位置。
如果对方还要靠你解释很久，通常说明示意图仍然太复杂，或者高亮还不够明确。
常见坑：GIS 位置示意图最容易做错的地方
坑一：直接把主图缩小当示意图
这样既失去定位作用，又会让小图内容太密，读者看不清也找不到重点。
坑二：背景信息太多，研究区反而不显眼
位置示意图最怕“每个地方都很重要”。背景过强时，研究区就会淹没在大量边界和标注里。
坑三：参照范围选得不合适
范围过大时研究区太小，范围过小时又起不到解释位置的作用。示意图的层级一定要围绕读者的认知来选。
坑四：示意图和主图缺少联系
如果图题、配色和版面关系都很弱，读者可能根本意识不到这张小图是在说明主图位置。
坑五：坐标或边界数据没统一
示意图虽然简化，但空间位置仍然必须准确。若投影不一致或边界数据有偏差，位置说明本身就会出错。
方法比较：做 GIS 位置示意图时，几种常见方式怎么选
| 方式 | 适用场景 | 优点 | 注意点 |
|---|---|---|---|
| 省域或市域边界高亮 | 论文、报告、区域研究 | 简单直观，最常用 | 研究区必须有足够明显的高亮 |
| 全国到省两级定位 | 研究区陌生、跨省展示 | 层级清楚，定位更完整 | 版式容易拥挤，要控制尺寸 |
| 点位标记式示意图 | 样点、站点、观测位置 | 适合很小的研究对象 | 点符号要足够醒目 |
| 流域或功能区边界示意 | 非行政区研究对象 | 更贴合真实研究范围 | 背景边界不能太复杂 |
如果你是第一次做位置示意图，最稳妥的方式通常是“简化背景边界加研究区高亮”，先把定位说清楚，再考虑版式美化。
检查清单：位置示意图导出前请逐项确认
- 示意图是否明确回答了“研究区在哪里”这个问题。
- 背景范围层级是否选得合适，没有过大或过小。
- 研究区边界或点位是否足够醒目，能一眼识别。
- 背景信息是否已经简化，没有喧宾夺主。
- 主图与示意图是否在版式和标题上有清晰联系。
- 所有图层坐标和边界位置是否准确一致。
- 示意图中的必要文字和边界在导出后是否清晰可读。
- 图例、标题或图注是否已明确“位置示意”用途。
- 最终是否保留了工程文件，方便后续调整范围和样式。
FAQ：GIS 怎么做位置示意图的常见问题
位置示意图一定要放在主图右上角吗？
不一定，关键是不要遮挡主图重点，并且能让读者自然建立两者联系。右上角常见，但不是唯一选择。
位置示意图需要放比例尺和指北针吗？
视场景而定。若只是简要定位，通常不必放太多要素；但如果缺少这些会影响理解，也可以适当保留。核心仍是简洁。
为什么我的位置示意图总显得很乱？
通常是因为背景信息太多，或者把主图内容也塞进了示意图。位置示意图应优先服务于定位，而不是展示细节。
研究区很小，示意图里几乎看不见怎么办？
可以改用明显的点符号、加粗边框、半透明填充或双层定位方式，而不是勉强显示其内部细节。
ArcGIS 和 QGIS 做位置示意图有本质差别吗？
本质差别不大，核心都是准备大范围背景、突出研究区、进入版式布局并处理主图关系。不同主要在界面位置和布局工具命名上。
结论：做好 GIS 位置示意图，关键是让读者几秒内看懂“研究区在哪里”
gis制图步骤入门指南：详细解析gis怎么做位置示意图，真正要解决的，不是多做一张小地图，而是用最简洁、最准确的方式告诉读者研究区所在的位置。只要把背景简化、研究区高亮、主图关系和最终版式这几步处理好，位置示意图通常就会清晰很多。
对初学者来说，最值得先练的不是复杂装饰，而是拿一个真实研究区，完整走一遍“选参照范围、准备边界、高亮研究区、排版联动、导出复核”的流程。等这条线熟了，以后不管做论文插图还是项目汇报，位置示意图都会变得顺手很多。
