gis教程详解，快速掌握gis制图步骤全流程 这类搜索通常出现在一个很具体的时刻：你已经打开了 ArcGIS 或 QGIS，也准备好了行政区边界、专题数据或者底图，但真正开始制图时却发现事情并不简单。图层为什么叠不齐，分级设色到底怎么选，图例和比例尺是不是必须加，导出的地图为什么发到汇报里就变糊，这些才是 GIS 制图步骤全流程里最常见的真实问题。

所以，一篇真正有用的 GIS 教程，不该只讲几个菜单位置，而应该帮你建立一条可重复的工作流。也就是先确定制图目标，再整理数据，再完成专题表达，然后进入版面布局，最后做好输出检查。本文就围绕这个搜索意图展开，帮你从入门视角快速掌握 GIS 制图步骤全流程。

引言：GIS 制图入门最重要的，不是把图做出来，而是做成可读、可用、可交付的成果

很多初学者会把 GIS 制图理解成“做一张地图图片”，但实际工作里，地图从来不是普通图片。它不仅要看起来整洁，还要保证空间位置准确、专题逻辑清晰、地图元素完整，并且在打印、汇报或网页展示时依然稳定。也就是说，GIS 制图的难点并不只是操作工具，而是把空间数据和视觉表达正确结合起来。

如果没有流程意识，就很容易陷入反复返工。比如还没统一坐标系就开始排版，主题图层还没确定就频繁换颜色，导出前不检查就直接发给别人。这些问题看似分散，实际上都说明制图顺序出了问题。

背景：为什么很多人学了 GIS 基础操作，还是做不好地图

这类情况在课程作业、项目汇报和日常专题图制作中都很常见。很多人已经会加载图层、切换底图、设置颜色，甚至也知道怎么进入布局视图，但最后做出来的地图仍然不理想。常见表现包括：研究区和底图存在轻微错位，专题颜色太杂导致重点不突出，图例和地图内容不一致，或者导出后文字发虚、边距不平衡。

出现这些问题，并不一定是软件不会用，而是缺少一套完整制图流程。GIS 制图不是一个单点技能，它同时涉及数据管理、专题表达、版式设计和成果输出。只有把这几部分串起来，地图质量才会稳定下来。

原理：GIS 制图的核心，是把空间数据正确地翻译成读者能看懂的地图

从原理上看，一张 GIS 地图通常由三层组成。第一层是空间数据本身，包括矢量、栅格、属性字段和坐标系统。第二层是专题表达，也就是用颜色、线型、点符号、大小和标注把数据特征表现出来。第三层是版面输出，包括标题、图例、比例尺、指北针、注记和导出格式。

这三层必须按顺序处理。空间数据没整理好，后面的专题样式再漂亮也是建立在错误位置上的；专题表达没理顺，版面再规整也不代表地图容易看懂；输出前不复查，最终文件就可能在汇报或打印时出问题。理解这一点，才能真正明白 GIS 制图为什么要讲“全流程”。

GIS 地图不是信息越多越好，而是让读图者在最短时间内抓住最重要的空间信息。

步骤一：先明确地图用途和读图对象

在真正制图之前，先确定这张地图是给谁看的、用于什么场景。是课程作业、项目汇报、分析报告，还是给甲方看的成果图？用途不同，地图的信息密度和表达重点也不同。比如用于汇报的地图，更强调一眼看懂；用于分析的地图，则可能需要更完整的分类和更多辅助信息。

如果这一步没想清楚，后面常见的问题就是：什么都想放上去，结果版面很满却没有重点。GIS 制图入门第一步，不是找样式模板，而是确认地图到底要解决什么问题。

步骤二：准备图层并统一坐标系

GIS 制图步骤全流程里，最容易被低估的就是数据准备。至少要确认研究区边界、专题图层、底图和辅助图层是否坐标一致，字段内容是否完整，几何是否存在异常。很多新手看到图层“差不多重合”就继续做图，等到测量、叠加或输出时才发现位置不准确。

1. 收集研究区边界、专题图层、底图和必要的辅助图层。
2. 检查每个图层的坐标系统和投影信息。
3. 将主要图层统一到项目使用的坐标参考系统。
4. 清理无效字段、乱码字段和明显错误几何。
5. 按研究区裁剪无关图层，避免画面信息过多。

做完这一步后，后面的符号化和版面布局会顺很多，因为你面对的是可直接表达的数据，而不是一边做图一边修补数据问题。

步骤三：先做专题表达，再进入布局设计

很多入门者一开始就去排图例、摆标题、调页面大小，但实际上更合理的顺序是先在地图视图里把专题表达做清楚。也就是先确定什么图层是主体，适合用唯一值还是分级设色，底图是否需要弱化，标注应该显示多少。

例如，行政边界通常是辅助信息，不应该比专题层更抢眼；底图如果颜色太重，可以降低透明度；标注如果太密，就只保留核心地名或重点要素。专题表达做对以后，布局视图里的每个元素才是为地图服务，而不是在补救地图本身的问题。

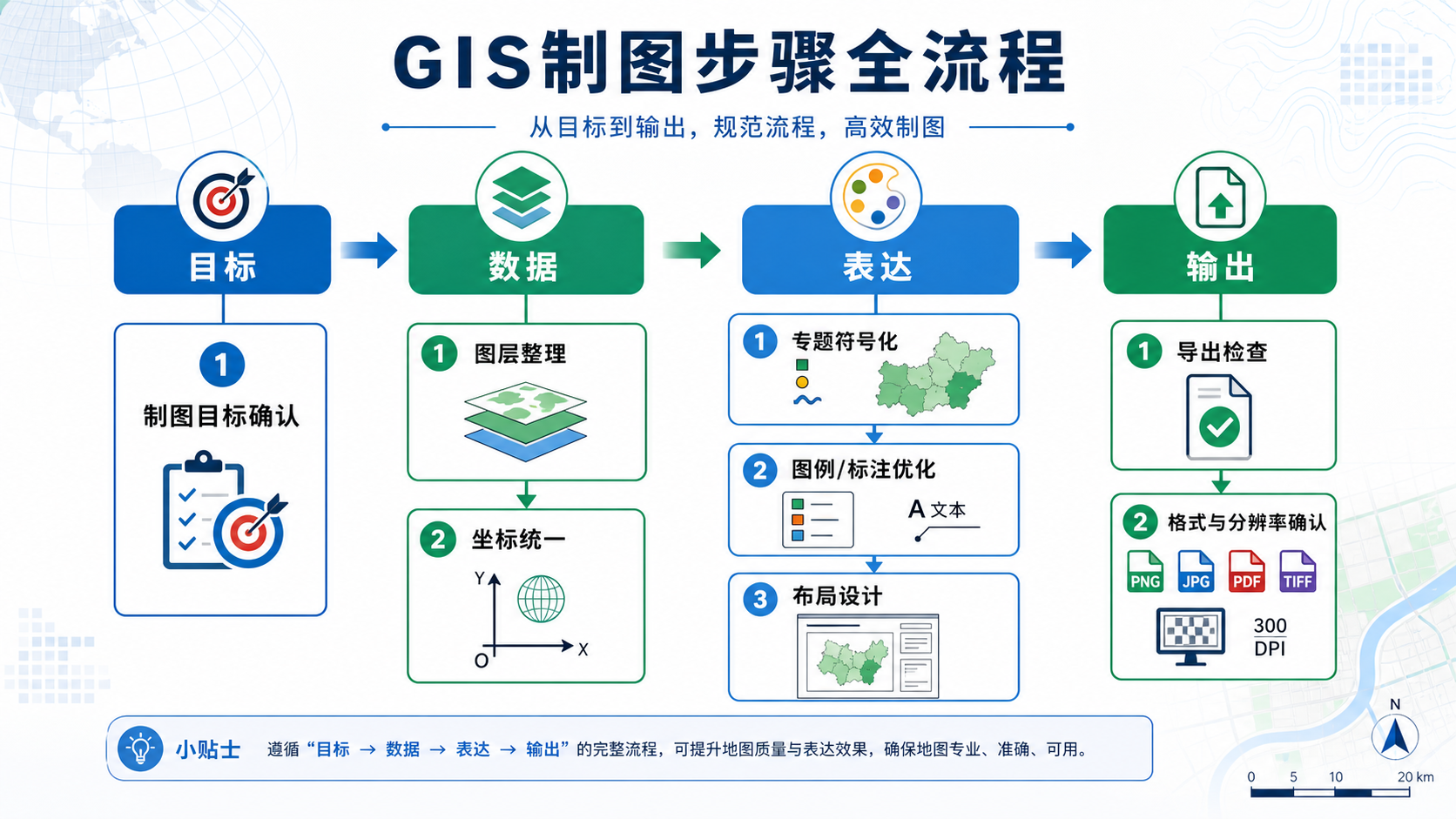

步骤四：GIS 制图步骤全流程的通用顺序

下面这套顺序适合 ArcGIS、QGIS 等主流 GIS 软件，也是大多数入门任务最稳妥的做法。

1. 加载研究区、专题图层、底图和参考图层。
2. 检查坐标系和叠加效果，修正偏移问题。
3. 根据地图目标选择合适的表达方式，如唯一值、分级设色或比例符号。
4. 设置颜色、线宽、透明度和图层顺序，建立视觉主次。
5. 添加必要标注，并控制标注数量和摆放位置。
6. 进入布局视图，加入标题、图例、比例尺、指北针和数据来源。
7. 调整页面边距、元素对齐和字体层级，保证版面稳定。
8. 根据用途导出 PDF、PNG 或高分辨率图片，并进行复查。

这套流程的好处在于，每一步都有明确目的，不会把数据、样式、布局和输出混在一起处理，返工也会少很多。

步骤五：导出前后都要做一次成图检查

GIS 地图最容易出问题的地方，往往不是制图过程本身，而是输出环节。常见情况包括：图例在导出后被截断，中文字体被替换，线条太细，底图过暗，或者页面边缘不平衡。这些问题在软件界面里可能不明显，但一到汇报文件、打印件或网页里就会暴露出来。

更稳妥的做法是，导出前检查一次版面完整性，导出后再在目标场景里复查一次。比如用于 PPT，就把图片放进汇报页面里看；用于报告，就先看 PDF 的显示和打印效果。输出检查不是多余步骤，而是 GIS 制图质量控制的一部分。

常见坑：GIS 制图新手最容易踩的几个问题

1. 制图目标不清，什么信息都想放进去

结果往往是地图很满，却没有重点。先明确地图用途，能帮你更果断地舍弃不必要的信息。

2. 坐标系没有统一，只靠肉眼判断“差不多”

这类问题在地图浏览时可能不明显，但一做空间分析、测量或精细出图，就很容易暴露出来。

3. 颜色太多、底图太重，专题信息被压住

主题图层应该最先被看到。如果辅助图层和底图太显眼，读者就会抓不住重点。

4. 图例、标题和地图内容不一致

中途修改过样式却忘记同步图例，是正式制图里很常见的低级错误，也最影响专业性。

5. 导出后不检查，直接交图

很多清晰度、字体和边距问题只有在最终文件里才会出现。少做一次复查，往往就会多一次返工。

方法比较：常见 GIS 制图做法分别适合什么场景

如果你的目标是快速掌握 GIS 制图步骤全流程，最值得先练熟的是标准专题制图流程，因为它最接近实际工作，也最容易迁移到不同软件和不同地图任务中。

检查清单：正式导出地图前，建议至少核对这几项

• 已经明确地图用途、读图对象和核心表达内容。
• 研究区、专题图层和底图的坐标系统已经统一。
• 主体图层和辅助图层主次分明，没有互相抢信息。
• 符号化方式符合数据类型，没有误用类别或分级方法。
• 标题、图例、比例尺、指北针和数据来源已经补全。
• 标注数量适中，没有遮挡重点区域。
• 导出尺寸、分辨率和格式符合汇报、打印或网页要求。
• 导出后的文件已经在目标使用场景中复查过一次。

FAQ：GIS 制图入门最常见的几个问题

GIS 制图第一步应该先找底图还是先理数据？

更建议先整理数据。底图只是辅助表达，真正决定地图是否可靠的是专题图层和空间参考是否正确。

一张正式地图一定要有比例尺和指北针吗？

大多数正式成果都建议保留，尤其是课程作业、项目汇报和打印地图。某些纯展示型图片可以简化，但图例和标题一般不能省。

为什么地图做得很满，却还是显得没有重点？

通常是信息层级没处理好。底图太重、颜色太多、标注太密或边界线太粗，都会让主题被冲淡。

导出地图时，PDF 和 PNG 应该怎么选？

如果要打印、归档或保留矢量质量，优先 PDF；如果用于网页、PPT 或文档插图，PNG 更方便。正式工作里通常会同时导出两种格式。

结论：快速掌握 GIS 制图步骤全流程，核心是把顺序走对

gis教程详解，快速掌握gis制图步骤全流程 这个主题真正重要的，不是背下来某个软件里的命令，而是建立一套稳定流程。先明确用途，再准备数据，再做好专题表达，然后完成布局，最后认真检查输出质量。只要这条线理顺了，GIS 制图的难度就会明显下降。

对新手最实用的建议是，不要一开始就追求复杂炫目的地图，而是先拿一个范围适中的案例，把“数据整理、符号化、布局、导出复查”完整跑一遍。只要这套流程真正跑通，以后面对不同 GIS 制图任务时，你都会知道先从哪里下手。
