gis等高线生成地形图全解，gis等高线地图入门必看 这类搜索通常不是在问一个抽象概念，而是已经拿到了 DEM、高程点或地形数据，准备在 GIS 里生成等高线并制作地形图。真正开始操作后，很多人很快会遇到几个典型问题：等高线为什么锯齿很多，间距应该设多少，生成出来的线为什么断裂，地形图看起来为什么不像教材里的效果。这些问题，才是 GIS 等高线生成地形图时最常见的实操难点。
所以，一篇真正有价值的等高线地图入门教程，不该只告诉你“点哪个工具”，而要把数据准备、等高线生成、线条整理、地形表达和出图检查这整条链路讲清楚。本文就围绕这个真实搜索意图展开，帮助你从入门角度理解并掌握 GIS 等高线生成地形图的完整流程。
引言：GIS 生成等高线地形图，难点从来不只是跑出线条
很多新手第一次做等高线地图时，会以为只要有高程数据，打开 ArcGIS 或 QGIS 里的等高线工具，输入一个间距值，马上就能得到标准地形图。但实际情况往往不是这样。即便工具成功运行，结果也可能出现线条过密、局部断裂、地形不连贯、标注混乱，甚至整张图根本不适合判读。
这说明，GIS 等高线地图的核心并不只是“生成线”，而是让这些线条能够真实、清楚地表达地形起伏。也就是说，等高线只是地形图的一部分，后面还有线条整理、符号分级、注记和图面检查等关键步骤。
背景：为什么很多等高线图看着有线，却不是真正可用的地形图
在教学练习、规划分析、工程选址和地貌判读场景里，很多人都会接触到等高线地图。但常见问题是，生成出的结果从技术上看“有线条”，从制图角度看却很难直接使用。比如平地区域线条几乎挤在一起，山地区域反而过粗；原始 DEM 分辨率不够，导致线条非常毛糙；或者等高距设置不合理，让整张图要么密得看不清，要么稀得看不出地形变化。
这些问题本质上不是某个按钮点错了，而是没有把数据质量、等高距选择、平滑处理和地形表达放在一个完整流程里考虑。想真正做好 GIS 等高线地形图，必须从数据源开始判断，而不是从最后的图面倒推。
原理：等高线为什么能表达地形，地形图为什么不能只靠自动生成
等高线本质上是把相同高程值连接起来形成的曲线。当地形起伏较大时，等高线会变密；地形平缓时，等高线会变疏。因此，读图者可以通过线条疏密、闭合形态和标高变化判断山脊、谷地、坡面和洼地。这就是等高线表达地形的基本原理。
但 GIS 自动生成的只是“数学意义上的等值线”，并不天然等于“可读性好的地形图”。因为真实地形图还需要考虑等高距是否合适、曲线是否需要平滑、指数曲线是否要加粗、标高注记是否便于读图。换句话说，工具负责算出线，制图流程负责把线变成真正可用的地形图。
等高线生成解决的是“从高程数据提线”，地形图制作解决的是“让这些线条能够被正确判读”。
步骤一：先判断你的数据适不适合生成等高线
做等高线图之前，先不要急着打开 Contour 工具。更重要的是先看手头数据是什么。常见数据来源包括 DEM、TIN、栅格地形数据、高程点和已有地形面。对入门者来说，最常见的是直接使用 DEM 生成等高线，但并不是所有 DEM 都适合直接出图。
要重点检查三件事。第一，DEM 分辨率是否足够支撑你的制图比例尺；第二，研究区内是否存在空值、噪声或明显异常高程；第三，坐标系统和高程单位是否清楚。如果这些基础没确认，后面就算成功生成等高线，结果也可能不可靠。
步骤二：合理设置等高距，别一上来就用默认值
等高距是决定地图可读性的关键参数之一。很多新手直接使用默认值，结果不是线太密，就是线太稀。实际选择时要同时考虑地形起伏和地图用途。山地地区通常可以用较大的等高距，平原或缓坡地区则需要较小的等高距，才能表现细微变化。
如果是教学练习，可以先做两到三组测试，例如 5 米、10 米、20 米，对比哪一组最适合当前研究区。不要把等高距当成“固定标准”，它更像是制图比例尺和地形复杂度共同决定的参数。
步骤三：GIS 等高线生成的通用操作流程

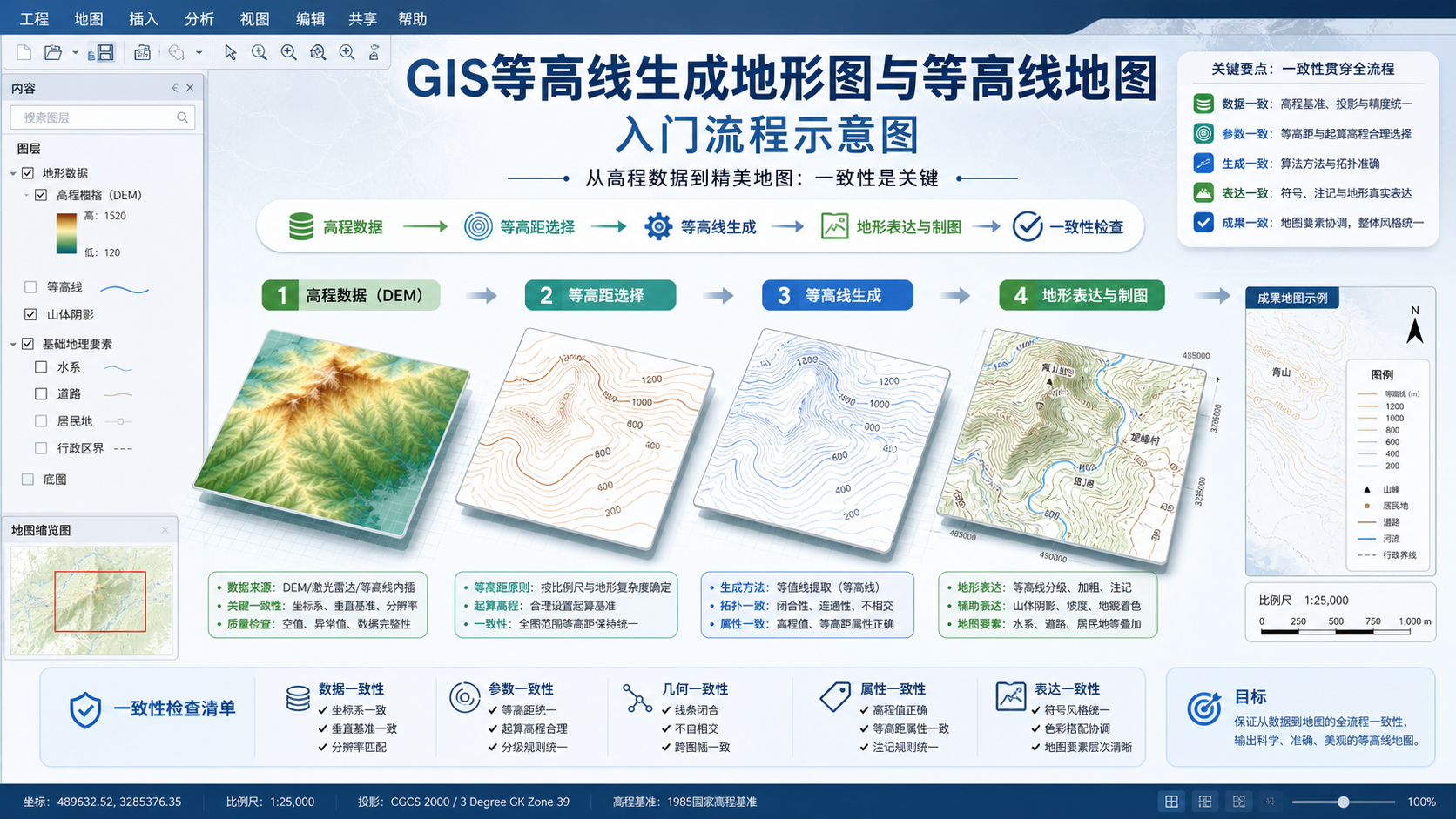

无论你用的是 ArcGIS 还是 QGIS，核心流程都比较接近：准备高程数据，设置等高距，运行等高线生成工具，然后检查输出结果。下面这套顺序适合大多数入门场景。
- 加载 DEM 或其他高程数据，确认研究区范围和高程单位。
- 检查并统一坐标系统，必要时先裁剪到目标区域。
- 根据地形起伏和比例尺设定等高距。
- 运行等高线生成工具，输出线状要素。
- 检查属性字段中的高程值是否完整、连续。
- 对线条进行平滑或简单清理，减少毛刺和小碎线。
- 区分普通等高线和指数曲线，设置不同线宽或标注规则。
- 叠加阴影、坡度或底图后，输出最终地形图。
这套流程的核心价值在于，它把“算线”和“做图”拆开了。你不会在工具刚跑完时就误以为成果已经完成，而是知道后面还要做检查和表达优化。
步骤四：生成后要做线条整理和地形表达优化
自动生成的等高线很少能直接成为最终成果。最常见的问题是线条边缘锯齿明显、局部小碎线太多、密集区域几乎无法判读。这个时候，通常要根据项目要求做适度平滑、过滤噪声和符号分级。
如果要做标准地形图，建议至少区分普通等高线和指数曲线，也就是每隔若干条线加粗一条，帮助读图者快速建立高程层次感。必要时还可以叠加山体阴影或浅色晕渲，让地形起伏更直观，但注意不能让底图压住等高线主体。
步骤五：地形图输出前，要重点检查注记和可读性
很多等高线地图失败，不是因为线生成错了，而是因为图面根本不好读。常见情况包括标高注记贴在线条转折处，文字方向混乱，曲线加粗规则不一致，或者线条和阴影底图混在一起无法区分。要让等高线地图真正可用，最后一步必须做成图检查。
建议重点检查三件事：一是局部线条是否过密导致看不清；二是高程注记是否覆盖关键区域或放置不顺；三是整张图是否能让读者快速判断主要山脊、谷地和坡向。如果不能，就要继续调整符号和布局。
常见坑：GIS 等高线地图入门时最容易踩的问题
1. 直接用原始 DEM 生成等高线，不检查数据质量
如果 DEM 本身有空值、异常值或分辨率太低，生成的等高线很容易出现毛刺、跳变和不自然闭合。
2. 等高距设置不合理
这是最常见的问题之一。等高距过小会让线条挤成一片，过大又会丢失地形细节。要根据研究区和比例尺来测试选择。
3. 生成后不做平滑和清理
自动结果往往只是初稿。特别是在分辨率一般的 DEM 上，不做基本整理，图面通常会非常生硬。
4. 普通等高线和指数曲线没有区分
这样会明显影响读图效率。没有层次感的等高线图，读者很难快速判断高程变化趋势。
5. 只顾生成线条，不检查地形图判读效果
等高线地图最终是给人看的，不是给工具看的。即便技术上成功输出，图面如果不好读，依然不能算完成。
方法比较：不同地形表达方式该怎么选
| 方法 | 适合场景 | 优点 | 注意点 |
|---|---|---|---|
| 纯等高线图 | 教学判读、工程基础图、传统地形表达 | 结构清晰，便于精确读取高程 | 线过密时可读性会明显下降 |
| 等高线加晕渲 | 展示型地图、综合地形说明图 | 地形起伏更直观 | 底图不能压过等高线主体 |
| DEM 分级设色 | 区域高程分布浏览、快速展示 | 出图快，色带直观 | 不适合精细判读坡脊和谷线 |
| TIN 三维地形表达 | 工程设计、三维展示 | 立体感强，适合演示 | 不等同于传统等高线地形图 |
如果你的目标是入门掌握 GIS 等高线地图，最建议先从“纯等高线图”或“等高线加轻度晕渲”开始，因为这两种方式最容易帮助你理解地形表达的基本逻辑。
检查清单：正式输出等高线地形图前，建议至少核对这些项
- 高程数据来源清楚，分辨率和精度适合当前制图任务。
- 研究区范围和坐标系统已经确认，没有明显错位。
- 等高距经过测试，不是直接使用默认值。
- 等高线属性字段完整，高程值连续且逻辑正确。
- 线条已经做过基本平滑或清理，没有明显毛刺和碎线。
- 普通等高线和指数曲线已经区分，图面层次清楚。
- 标高注记位置合理，不遮挡关键地形区域。
- 最终地图经过整体判读检查，能清楚反映主要地形起伏。
FAQ：GIS 等高线地图入门时最常问的问题
GIS 生成等高线一定要用 DEM 吗？
不一定。DEM 是最常见的数据来源，但也可以用 TIN、高程点插值结果或已有地形面来生成等高线。对入门者来说，DEM 通常最直接。
等高距到底该设多少才合适？
没有统一答案。要看研究区地形起伏、数据分辨率和地图比例尺。最稳妥的办法是先做几组测试，再根据图面可读性选择。
为什么生成的等高线特别锯齿？
常见原因包括 DEM 分辨率偏低、原始数据噪声较多，或者输出后没有做基本平滑处理。先检查数据源，再决定是否平滑。
等高线图和晕渲地形图有什么区别？
等高线图更适合精确判断高程和坡面结构，晕渲图更适合直观展示地形起伏。很多项目里会把两者结合使用。
结论：真正掌握 GIS 等高线生成地形图，关键是把“提线”和“成图”分开理解
gis等高线生成地形图全解，gis等高线地图入门必看 这个主题真正重要的，不是记住某个工具的位置，而是理解完整工作链：先判断高程数据质量，再选择合理等高距，然后生成等高线，接着做线条整理和符号分级，最后输出能被清楚判读的地形图。只要这条流程理顺了，等高线地图就不会再只是工具输出的线条集合。
对入门者最实用的建议是，先找一个范围适中的 DEM 样例，分别测试不同等高距，观察图面差异，再尝试做一次普通等高线、指数曲线和标注的完整表达。只要你真正把这条流程跑通，以后面对更复杂的地形图任务时，就会知道该从哪里开始。
