gis等高线地图入门指南：带你解析gis等高线生成地形 这类搜索通常不是在看概念解释，而是已经准备开始做等高线地图，或者已经跑出了等高线结果，却发现图面效果并不理想。常见问题包括：为什么等高线特别密、为什么局部断裂、为什么地形图看起来没有层次、为什么生成的线条和实际山谷走势不太一致。对入门者来说，真正难的往往不是点开工具，而是理解从高程数据到地形图表达这一整条链路。

所以，这篇 GIS 等高线地图入门指南，重点不是只告诉你工具名称，而是帮你把“数据适不适合、参数怎么设、结果怎么整理、地图怎么判读”这些关键问题一次理清。只要这条流程走顺了，等高线地图就不再只是软件生成的一堆曲线，而会变成真正能表达地形起伏的专题成果。

引言：GIS 等高线生成地形，核心不是生成一组线，而是做出可判读的地形图

很多初学者第一次做等高线地图时，会把重点放在“怎么把线生成出来”。但只要真的操作一次，就会发现自动生成只是起点，不是终点。即便工具运行成功，得到的结果也可能有很多问题，比如线条过密看不清、地形平缓区几乎没有层次、山地区域出现锯齿，或者高程注记根本不好放。

这说明，GIS 等高线生成地形并不是一个单一按钮问题。它同时涉及高程数据质量、等高距设置、等高线后处理、符号分级和图面表达。只有把这些环节连起来看，入门才不会停留在“会用工具”，而是能真正做出一张像样的地形图。

背景：为什么很多等高线地图技术上生成成功，实际却不好用

在教学练习、工程选址、地貌分析和规划底图制作中，等高线地图是非常常见的成果类型。很多人会直接拿到 DEM 或高程栅格，运行等高线工具后就开始出图。但常见结果是：有线条，却看不出地形重点；有高程值，却读不出坡向和谷地；有完整图面，却很难直接用于分析或展示。

这些问题通常不是软件故障，而是流程不完整。比如 DEM 分辨率不够高，生成的线天然就比较粗糙；等高距设置不合理，平原地区会挤成一团；没有区分普通等高线和指数曲线，读图就缺少层次。换句话说，GIS 等高线地图能不能用，很大程度上取决于你前面的判断和后面的整理，而不是单纯取决于工具有没有跑完。

原理：等高线为什么能表达地形，为什么地形图还需要额外整理

等高线是把相同高程值连接起来形成的曲线。当地形陡峭时，线条会更密；当地形平缓时，线条会更疏。通过观察线条疏密、闭合方向和高程数值，读图者可以判断山峰、谷地、坡面和洼地。这是等高线表达地形的基本逻辑，也是传统地形图一直沿用这种方式的原因。

但 GIS 工具自动生成的，只是符合数值条件的线，而不是天然适合阅读的地图。真实地形图还要解决几个问题：线条是否平滑、等高距是否合适、重要曲线是否加粗、标高注记是否便于阅读、整张图是否能快速表现主要地貌结构。所以，自动生成负责“提线”，地形图制作负责“把线组织成可读信息”。

生成等高线是计算问题，做成地形图是表达问题。两者相关，但不能混为一件事。

步骤一：先判断高程数据能不能直接拿来做等高线图

GIS 等高线地图的起点不是工具，而是数据。最常见的数据来源是 DEM，也可能是 TIN、高程点插值结果或已有高程栅格。对入门者来说，最值得先检查的是数据分辨率、研究区范围和高程单位。如果 DEM 分辨率偏低，即便能生成线，线条也可能非常粗糙。

更稳妥的做法是，先查看 DEM 的像元大小和高程范围，再结合你的制图比例尺判断它是否适合当前任务。比如做小范围地形图时，粗分辨率 DEM 往往很难表现细节；如果是区域展示图，则可以接受较概括的结果。

步骤二：等高距不要凭感觉设，先做测试再决定

等高距是等高线地图里最关键的参数之一。很多新手上来就套用 10 米或 20 米的常见值，结果图面不是挤得太满，就是过于稀疏。合理的等高距，必须同时考虑地形起伏、地图比例尺和使用场景。

一个很实用的入门方法是，先对同一份数据测试两到三组等高距，比如 5 米、10 米、20 米，然后把结果叠加到研究区里对比。不要急着找“统一标准”，而是先看哪一组在当前场景下最容易读图。

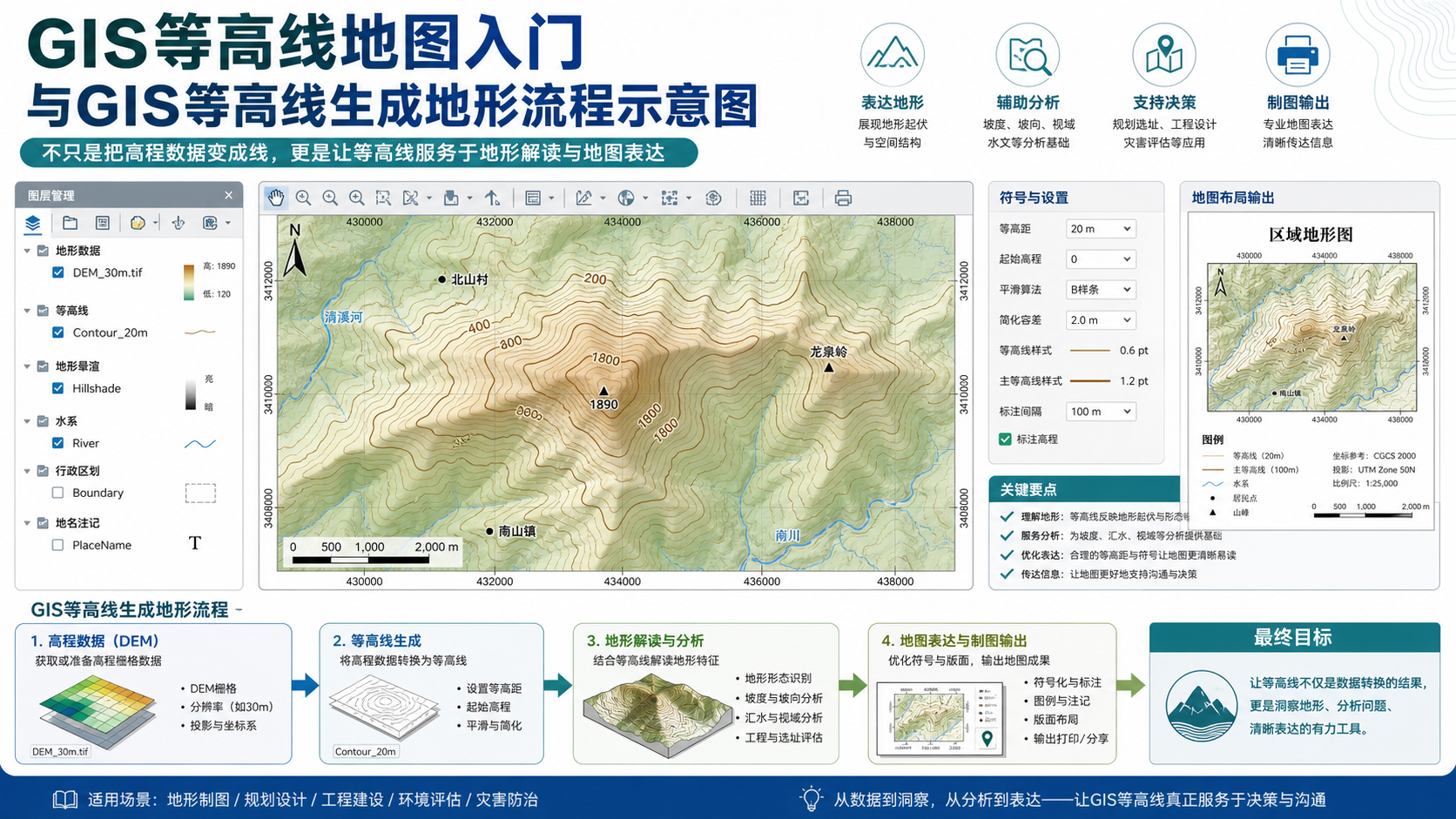

步骤三：GIS 等高线生成地形的通用操作流程

不管你用 ArcGIS 还是 QGIS，实际流程都差不多。核心是先准备好高程数据，再用等高线工具生成线，接着检查属性和图面，再做后处理。下面这套顺序适合大多数入门任务。

1. 加载 DEM 或高程栅格，确认研究区范围和高程单位。
2. 统一坐标系统，必要时先裁剪到目标范围。
3. 根据研究区地形测试并确定等高距。
4. 运行等高线生成工具，输出线状要素。
5. 检查等高线属性字段，确认高程值连续且没有异常。
6. 对线条做平滑、清理碎线或过滤异常短线。
7. 区分普通等高线和指数曲线，设置不同符号样式。
8. 叠加底图或晕渲效果，输出最终地形图。

这套流程最重要的意义在于，让你知道生成等高线只是中间步骤，真正的地形图质量取决于后面的检查和整理。

步骤四：生成后一定要做线条整理和层次强化

自动生成的等高线通常会带有原始数据的噪声特征，尤其是在 DEM 分辨率一般、地表破碎较多或边缘区域较复杂时，线条很容易显得锯齿明显、碎线很多。这个时候就需要做基本后处理，例如平滑线条、删除明显无意义的小碎段、统一显示规则。

如果要让地形图更容易判读，还建议加入指数曲线，也就是每隔若干条等高线加粗一条。这样做的目的不是美观，而是帮助读图者快速建立高程层次。必要时也可以搭配轻度晕渲，但要保证等高线始终是视觉主体。

步骤五：最终出图前，要从“读图者视角”再检查一遍

很多等高线地图在技术上没有问题，但在阅读上仍然不合格。比如高程注记压在线条转折处，标签方向混乱，密集区域完全看不清走势，或者晕渲底图太重把线条淹没。真正的地形图，不仅要线算得出来，还要让别人读得懂。

因此，出图前建议重点检查三点：线条疏密是否合理、指数曲线是否清楚、标高注记是否放在便于阅读的位置。如果这些地方没做好，地图即使导出来了，也很难称得上真正完成。

常见坑：GIS 等高线地图入门最容易踩的几个问题

1. 直接拿原始 DEM 生成线条，不先检查数据质量

如果 DEM 存在噪声、空值或分辨率偏低，生成结果通常会很毛糙，后面很难完全修回来。

2. 等高距设置过小或过大

过小会让线条密成一片，过大又会丢失地形细节。最稳妥的办法不是猜，而是测试。

3. 生成后不做平滑和碎线清理

自动结果往往只能算初稿。特别是在教学或展示场景中，不整理图面通常很难达到合格效果。

4. 普通等高线和指数曲线没有区分

没有层次的线条会显著增加读图难度，尤其是在地形复杂区域，读者很难快速抓住主要高程结构。

5. 只看有没有生成线，不看地形图好不好读

等高线地图最终是给人判读地形的。如果图面无法支持判读，再完整的线条也没有实际价值。

方法比较：不同地形图表达方式分别适合什么场景

如果你的目标是入门掌握 GIS 等高线地图，最建议先从纯等高线图开始，再逐步叠加轻度晕渲。这样更容易先把地形判读逻辑学扎实。

检查清单：正式输出等高线地形图前，建议至少核对这些项

• 高程数据来源清楚，分辨率和范围适合当前研究区。
• 坐标系统和高程单位已经确认，没有明显错位或单位混用。
• 等高距经过至少一次测试，而不是直接套用默认值。
• 等高线属性字段完整，高程值连续合理。
• 线条已经做过平滑、碎线清理或基础优化。
• 普通等高线与指数曲线已经区分，图面层次清楚。
• 标高注记位置合理，不遮挡关键地形区域。
• 整张图已经从判读角度检查过一次，确认主要地形结构清晰。

FAQ：GIS 等高线地图入门时最常见的问题

GIS 生成等高线一定要用 DEM 吗？

不一定。DEM 是最常见的数据来源，也可以用 TIN、高程点插值结果或其他高程面数据。对入门者来说，DEM 往往最容易上手。

等高距应该怎么定，5 米还是 10 米更好？

没有固定答案。要看地形起伏、DEM 分辨率和地图用途。最实际的做法是先测试几组结果，再按可读性选。

为什么生成的等高线很锯齿？

常见原因包括 DEM 分辨率偏低、数据有噪声，或者生成后没有做线条平滑。先检查数据，再决定是否后处理。

等高线地图和晕渲地形图哪个更适合入门？

如果是学习地形判读，优先从等高线地图入手；如果是做展示型地图，可以叠加轻度晕渲增强直观性。

结论：掌握 GIS 等高线生成地形，重点是先做好数据和参数，再追求图面效果

gis等高线地图入门指南：带你解析gis等高线生成地形 这个主题真正重要的，不是记住某个工具位置，而是理解完整流程：先判断高程数据是否适合，接着测试合理的等高距，再生成线条、做平滑和分级，最后输出一张真正能判读地形的地图。只要这条线走顺了，等高线地图就不再只是技术结果，而会变成能服务分析和展示的专题成果。

对入门者最实用的建议是，先找一块范围适中、地形起伏比较明显的样区，用两到三种等高距分别生成结果，再观察哪种更适合读图。只要你亲手把这套流程做完整一次，后面再面对更复杂的地形图任务时，就不会只盯着工具本身，而会更清楚地知道该从哪里优化。
