等高线地形图详解，gis等高线地图入门全指南
等高线地形图 是 GIS 入门阶段最容易“看得见线，却说不清地形”的内容之一。很多人会生成等高线，也能把线叠到地图上，但真正拿到一张等高线地图时，常常分不清哪里是山脊、哪里是谷地，不知道等高距怎么选，也不清楚为什么有些图看起来很专业、有些图却像半成品。本文就围绕“gis等高线地图入门”这个真实搜索意图，把等高线地形图从读图、制图到检查的关键环节串起来讲清楚。
引言：为什么等高线地形图看起来简单，实际最考验基础功
等高线地图不像影像图那样直观，也不像行政区图那样容易理解。它用一组高程相同的线去表达连续地形变化，读图的人必须能从线的疏密、走向和闭合关系里判断坡缓坡陡、山顶谷地和地形起伏。
这也意味着，GIS 做等高线地图时，问题通常不在“线能不能生成”，而在“结果能不能读、能不能用”。如果你不理解等高线表达逻辑，后面即使软件操作没错，地图依然可能做得不清楚。
背景：GIS 等高线地图入门最常见的应用场景
等高线地形图常见于教学实习、工程选址、山区规划、道路选线、水文分析和地貌表达。不同场景对地图要求并不一样。教学图强调易读和规律，工程图强调精度和注记规范，专题分析图则更看重与坡度、坡向、晕渲等结果的配合。
因此，等高线地形图不是“画出线就结束”。你需要同时考虑数据来源、等高距设置、线条清理、主计曲线表达、标注和最终版式。只有这些环节连起来，地图才会从“分析结果”变成“正式成果”。
原理：等高线地形图到底在表达什么
等高线是同一高程点连接而成的线。相邻两条等高线之间的高差固定，这个固定值就是等高距。线越密，说明单位水平距离内高程变化越大，坡越陡；线越疏，说明地形越平缓。
读懂等高线地图，核心看三类关系。第一类是疏密关系，用来判断坡度。第二类是闭合关系，闭合且数值向内升高通常是山顶，向内降低则可能是洼地。第三类是弯曲方向，结合河流或山脊，可以判断沟谷和分水岭。因此，GIS 等高线地图入门的第一步，其实不是操作工具，而是先理解这种表达规则。
等高线图不是“很多曲线的堆叠”，而是用固定高差去翻译连续地形的空间语言。

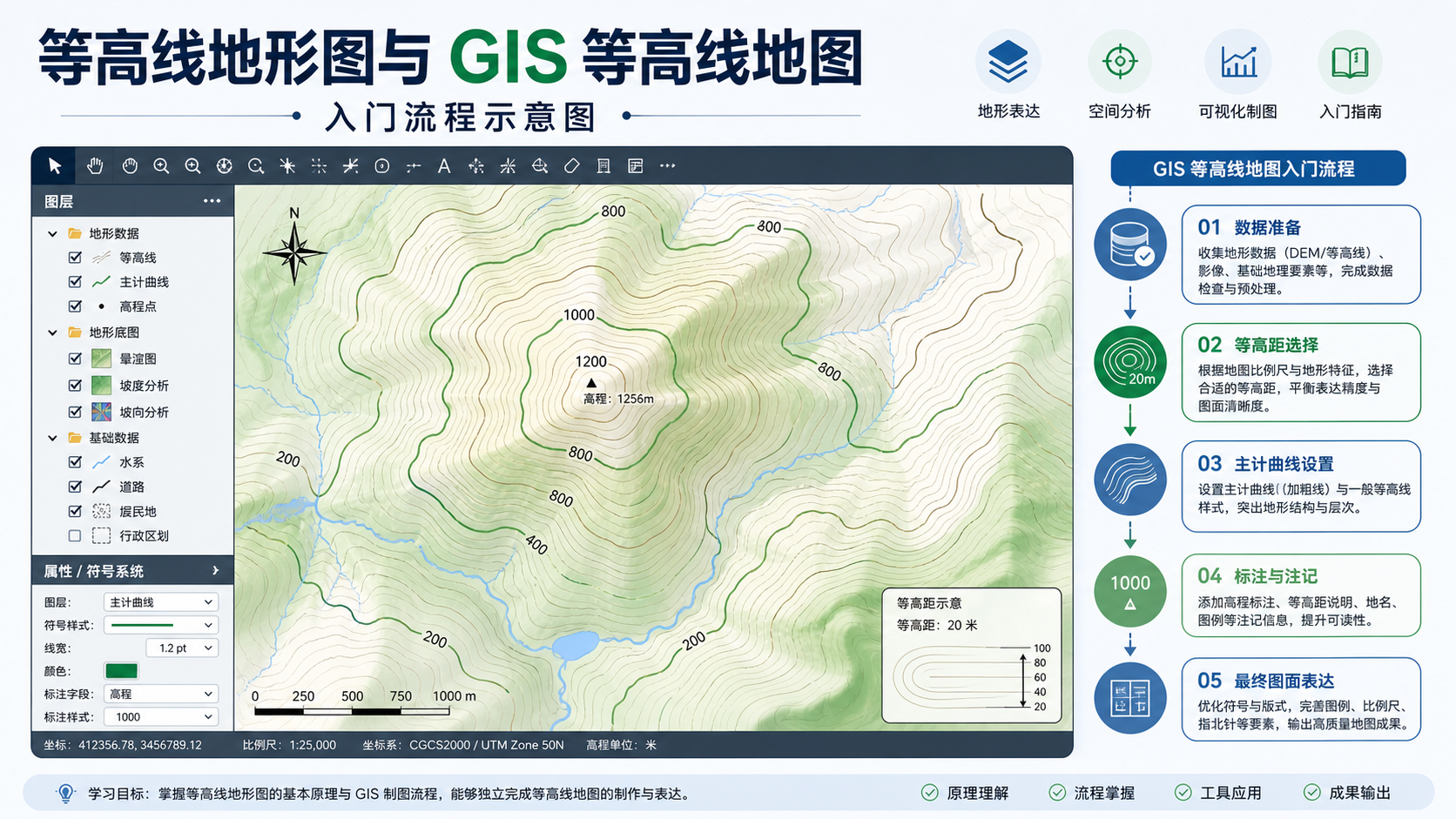

步骤：GIS 等高线地形图的完整入门流程
步骤1：先明确你的地图用途
开始之前先回答一个问题：这张图是为了教学展示、工程分析，还是专题汇报？如果目标只是让读者看懂地形，大可选择较清晰的等高距和简洁版式；如果要做路线分析或工程判断，就要更重视精度和辅助图层。
步骤2：准备高程数据或已有等高线数据
做等高线地形图常见有两条路。第一条是已有 DEM，从 DEM 生成等高线；第二条是手头已有等高线图层，直接做地形表达。入门练习中，通常从 DEM 开始更直观，因为你可以同时看到高程面和等高线结果之间的关系。
- 若用 DEM，先确认分辨率和范围是否适合研究区。
- 若用已有等高线，先确认高程字段和线条完整性。
- 无论哪种数据，都要先统一坐标系。
步骤3：设置合理的等高距
等高距是等高线地图的核心参数。平原或缓坡区，等高距太小会导致线特别密；山区如果等高距太大，又会看不出地形细节。实际操作中，不要机械套固定值，先结合比例尺和地形起伏试跑一版，再判断图面是否清楚。
步骤4：生成等高线并检查基础结果
在 ArcGIS 或 QGIS 中运行 Contour 工具，指定输入 DEM、等高距和输出图层。生成后先不要急着排版，先检查线条有没有异常碎线、边界锯齿、闭合错误或高程字段缺失。很多问题在这一步就能发现，不必拖到最后成图时再补救。
步骤5：区分主计曲线和普通等高线
如果所有等高线都用同样线宽和颜色，地图往往显得平。更常见的做法，是每隔若干条设置一条主计曲线，并加粗或加深颜色。主计曲线既方便读图，也方便后续做高程标注。
步骤6：添加高程标注并控制标注密度
不是所有等高线都需要标数值。入门阶段最稳妥的做法，是优先在主计曲线上标注高程，普通等高线少标或不标。若地图已经有晕渲、河流、道路等背景，标注就更要克制，否则地形图很容易变乱。
步骤7：叠加辅助地形表达图层
单纯的等高线图有时不够直观，尤其对新手读者。常见做法是适度叠加 Hillshade 晕渲、河流、道路、山顶点或行政边界。这些图层的作用不是抢画面，而是帮助理解等高线所表达的地形结构。
步骤8：进入布局视图完成版式设计
当线条、标注和辅助图层都准备好后，再进入布局视图，加入标题、图例、比例尺、指北针和数据来源。等高线地图通常不适合太花哨的版式，重点应当落在地形表达本身，所以布局最好克制、清楚、层次分明。
步骤9：用读图逻辑检查最终成果
最后一轮检查不要只看“好不好看”，还要看“能不能读懂”。比如某片山地区域，线是否过密到无法区分；山脊与谷地是否能从弯曲关系中判断；主计曲线和数字是否足够清楚。这种读图式检查，往往比单纯检查样式更重要。
常见坑：等高线地形图入门最容易踩的地方
坑1：不看地形起伏，直接套固定等高距
等高距不应死记硬背。地势不同，适合的参数也不同。照搬别人的值，往往会导致图面不是过密就是过稀。
坑2：所有等高线都一个样，读图没有节奏
如果没有主计曲线，读者很难快速把握高程层级。正式地形图通常都会通过线宽或颜色加强主计曲线。
坑3：标注太多，破坏线条连续感
很多新手觉得数字越多越专业，结果图面变得很拥挤。等高线地图最怕文字和线条互相打架。
坑4：只生成等高线，不做后续清理
边界碎线、短线和异常闭合，在自动生成结果里并不少见。直接出图很容易让地图显得粗糙。
坑5：图层叠加太多，主图反而被盖住
晕渲、道路、行政边界和注记都可以加，但不能抢主角。辅助图层应当服务于等高线，而不是压过等高线。
方法比较：GIS 等高线地图制作有哪些常见路径
| 方法 | 适合场景 | 优点 | 注意点 |
|---|---|---|---|
| DEM 直接生成等高线图 | 入门练习、常规专题图 | 流程清晰，最容易上手 | 质量高度依赖 DEM 分辨率 |
| 等高线加晕渲联合表达 | 需要更强地形可读性的地图 | 直观，便于新手理解地形 | 晕渲不宜过重，避免压住线条 |
| 已有测绘等高线直接制图 | 工程项目、正式成果图 | 精度高，线形通常更稳定 | 标注和版式要求更高 |
| 等高线转 DEM 再反推检查 | 教学、质量验证、数据重建 | 便于理解高程面与线的关系 | 流程更长，对数据质量更敏感 |
检查清单：输出等高线地形图前必须确认这些项
- 数据来源清楚，DEM 或等高线图层范围与研究区一致。
- 投影坐标系已统一，没有叠加错位问题。
- 等高距已根据地形起伏和比例尺试跑过。
- 主计曲线和普通等高线已经区分。
- 高程标注密度适中，没有影响主图阅读。
- 辅助图层如晕渲、河流、边界的透明度和颜色已控制好。
- 导出前已从读图角度检查山顶、谷地、坡陡坡缓是否表达清楚。
FAQ：等高线地形图常见问题
等高线地形图怎么看山顶和谷地？
闭合等高线数值向内升高，通常是山顶；向内降低则可能是洼地。若与河流叠加看，等高线在谷地常呈 V 形并指向上游。
GIS 等高线地图入门最该先学什么？
最该先学的是读图逻辑和等高距概念，其次才是具体工具操作。因为只有先理解线条在表达什么，后面的制图才不会只停留在软件层面。
等高线越密是不是就代表海拔越高？
不一定。线密代表坡陡，线疏代表坡缓。海拔高低要结合高程数值本身判断，不能只看密度。
为什么我生成的等高线图看起来很乱？
常见原因包括等高距不合适、DEM 噪声大、标注太多、辅助图层太重。先从参数和图层主次入手调整，通常比重新做复杂样式更有效。
等高线地图一定要叠加晕渲吗？
不一定。晕渲能增强直观性，但不是必需。若地图主要用于教学或简单分析，清晰的线条和标注就已经足够；若想提高地形层次感，再适度叠加晕渲会更好。
结论：等高线地形图的关键，是既能生成，也能读懂、做清楚
等高线地形图 真正的难点，不在于运行一次工具，而在于把高程数据、等高距、主计曲线、标注和版式完整串起来。只要抓住“先理解读图逻辑，再控制参数与表达”这条主线，GIS 等高线地图入门就不会停留在只会点工具的层面。
对初学者来说，先做出一张清楚、可读、层次分明的等高线图，比追求复杂效果更重要。因为地形图的核心价值，始终是让地形变化被准确看懂，而不是单纯把线画出来。
