gis等高线地图入门指南：详解等高线gis应用 这类搜索背后，通常不只是想知道“等高线是什么”，而是已经碰到了更具体的问题：在 GIS 里，等高线到底能拿来做什么？除了生成一张地形图，它还能用于坡度判读、工程选址、路线分析和地貌理解吗？很多入门者会发现，自己虽然听过等高线，也会运行一些基本工具，但一旦进入真实任务场景，就不知道这些线条到底该怎么用、怎么解释、怎么检查结果对不对。

所以，这篇文章不会把重点放在单一工具按钮上，而是围绕“等高线 GIS 应用”这个搜索意图，讲清楚等高线在 GIS 工作流里的实际角色。我们会从等高线的背景和原理谈起，再进入数据准备、生成步骤、典型应用、常见坑、结果核查和 FAQ，帮助你把概念、判读和操作真正连起来。

引言：等高线在 GIS 里不是装饰线，而是地形分析和制图的重要基础

很多新手第一次接触等高线，会把它理解成地图上的一组曲线，知道它和高程有关，却不太清楚它在 GIS 任务中真正的价值。事实上，等高线并不是为了让地图“更像地形图”才存在，它最大的作用，是把连续变化的高程信息转成容易判读和分析的线状结构。

这也是为什么等高线在 GIS 中有很强的实用性。它既能服务制图表达，也能帮助你理解坡面结构、判断谷地与山脊、辅助工程布局，甚至作为后续空间分析的参考依据。入门时如果只学“怎么生成”，却不理解“生成后怎么用”，很容易把等高线学成一个孤立功能。

背景：为什么等高线 GIS 应用很常见，但很多人始终停留在“会出线”阶段

在地形判读、道路选线、水文分析、地貌教学和基础测绘中，等高线几乎都是高频内容。很多软件教程也会演示如何从 DEM 生成等高线，但实际工作中，真正的难点往往不在生成过程，而在后续使用。比如生成出的线条密密麻麻，不知道哪里是山脊、哪里是谷地；做出来的图层叠到底图上，也不清楚该用它辅助哪类分析。

这类问题说明，等高线应用能力缺的不是“工具入口”，而是“空间理解”。你需要知道等高线和高程面、坡度、地形结构之间的关系，也要知道它在哪些场景下最有价值，在哪些场景下又不该被过度依赖。

原理：为什么等高线可以支持 GIS 分析，而不仅仅是地图展示

等高线本质上是相同高程值的连线。因为不同高程在空间中的分布具有连续性，所以这些线条的疏密、走向和闭合关系，就能间接表达坡度变化和地形结构。线越密，坡通常越陡；线越疏，地形通常越平缓；线向上游方向弯曲，往往暗示谷地；向低处凸出，则常见于山脊。

在 GIS 中，等高线通常从 DEM、TIN 或高程点插值结果中提取出来。它和原始高程面相比，有一个很重要的优势：更适合人类快速阅读和局部分析。也就是说，DEM 更适合做连续数值计算，等高线更适合做结构判读、专题制图和辅助决策。这也是“等高线 GIS 应用”之所以值得单独讲的原因。

DEM 更像高程数据底板，等高线更像高程结构语言。前者适合算，后者适合看和解释。

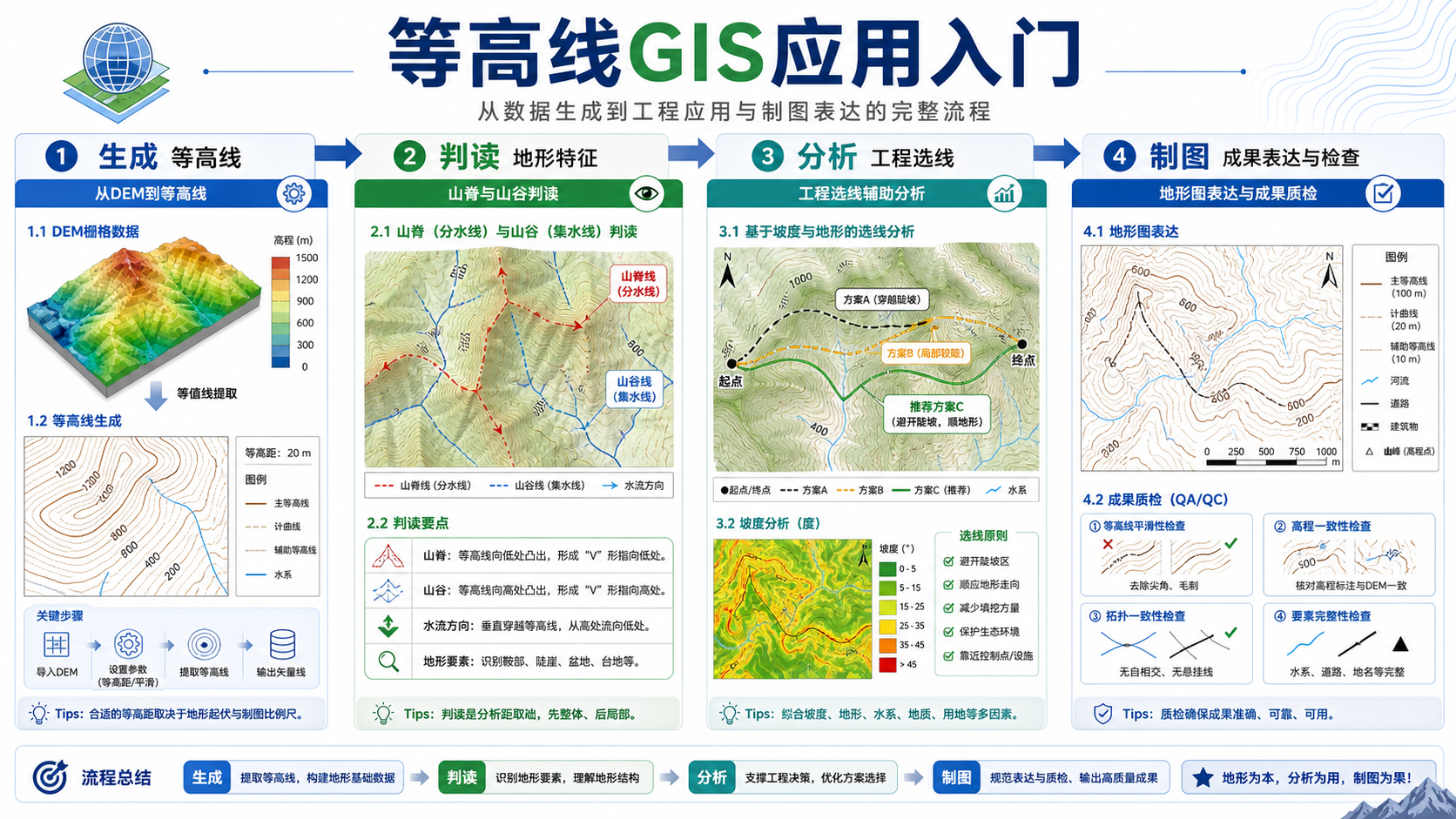

步骤一：先明确你做等高线是为了制图，还是为了分析

这是入门时最值得先问清楚的一步。你做等高线，到底是为了出一张地形图，还是为了辅助选址、判读坡面、检查地貌结构？如果目标不同，后面的参数设置和图层处理方式也会不同。比如做展示型地图，图面可读性更重要；做工程辅助分析，则更关注等高距和局部高差表达是否准确。

很多新手一上来就跑工具，等结果出来后才想“我接下来该怎么用它”。更高效的方式，是先确定用途，再决定后面怎么生成和整理。

步骤二：准备高程数据，并判断适不适合当前任务

等高线应用的前提是有可靠的高程数据。最常见的是 DEM，也有一些场景使用 TIN 或高程点插值结果。入门时至少要检查三件事：数据精度是否适合你的研究区，高程单位是否明确，坐标系统是否一致。如果这些基础条件不成立，后面无论做地图还是做分析，结果都可能有偏差。

如果研究区范围较小，建议先裁剪高程数据，只保留任务相关区域。这样不仅运算更快，也更容易聚焦局部地形特征。很多人直接对整幅栅格生成等高线，最后只用到其中一小块，既浪费时间，也增加后续整理负担。

步骤三：设置等高距并生成等高线图层

等高距是等高线应用里最关键的参数之一。它既影响地图可读性，也影响后续分析判断。等高距太小，线条会非常密集，不利于阅读；太大，又会忽略很多关键高差信息。通常需要根据地形起伏和分析尺度做测试，而不是直接套一个常见值。

1. 加载 DEM 或高程面数据，确认研究区和高程范围。
2. 统一坐标系统，必要时先裁剪到任务范围。
3. 测试不同等高距，例如 5 米、10 米、20 米。
4. 运行等高线生成工具，输出线状图层。
5. 检查属性字段中的高程值，确认连续且无异常。

这里的目标不是只要“有线条”就结束，而是找到最适合当前任务的线条表达密度。

步骤四：根据应用场景整理等高线图层

生成后的等高线图层通常还需要做后处理，尤其是在教学展示、地形图出图或工程分析场景下。常见操作包括平滑线条、清理过短碎线、区分普通等高线和指数曲线，以及设置标注规则。不同任务对这些处理的要求不完全一样。

如果你的重点是地图表达，就要更关注图面层次和可读性；如果重点是地形分析，就要避免过度平滑导致地形结构被弱化。也就是说，整理方式要服务于用途，而不是一味追求“看起来更顺”。

步骤五：把等高线真正用进 GIS 分析和判读里

这一步是很多入门者最容易忽略的。等高线生成完以后，不要急着只把它当成果图层保存。你可以把它叠加到道路、河流、工程点位或规划边界上，帮助判断局部高差、坡面朝向和空间可达性。对于教学场景，可以用它练习山脊、谷地、鞍部和坡面识别；对于项目场景，可以用它辅助快速判断地形限制。

当然，也要注意边界。等高线适合辅助理解地形结构，但并不等同于精细坡度分析或三维模拟。需要连续计算时，仍然要回到 DEM 或坡度栅格等原始分析数据。

常见坑：等高线 GIS 应用里最容易踩的几个问题

1. 只会生成等高线，不知道生成后怎么用

这是最常见的入门问题。等高线的价值不在“出线成功”，而在它能不能支持地形判读、制图和分析。

2. 没有根据用途选择等高距

用于制图和用于工程辅助的等高距要求可能不同。如果只用一个固定值，结果往往不是太密就是太粗。

3. 过度平滑线条，导致地形细节被抹掉

平滑可以提升图面美观，但过度处理会影响真实地形结构表达，尤其在小范围复杂地貌区更明显。

4. 把等高线当成所有地形分析的唯一依据

等高线适合判读和辅助理解，但需要做连续高程计算时，DEM、坡度和坡向栅格通常更直接、更稳定。

5. 只看图面是否好看，不检查高程逻辑是否合理

一张线条顺滑的图，不一定就是一张可靠的地形图。高程连续性、闭合关系和局部异常同样需要检查。

方法比较：等高线在 GIS 里的几种典型应用怎么选

如果你的目标是“等高线 GIS 应用”入门，最值得先掌握的是两种用法：一是拿它做地形判读，二是拿它做基础地形图表达。这两种最能帮助你建立正确理解。

检查清单：正式把等高线用于制图或分析前，建议至少核对这些项

• 已经明确本次等高线是用于制图、判读，还是分析辅助。
• 高程数据来源清楚，精度和研究区范围适合当前任务。
• 坐标系统和高程单位已经确认，没有混用问题。
• 等高距经过测试，而不是直接套用默认值。
• 等高线属性字段完整，高程值连续合理。
• 图层已经根据用途做过平滑、分级或清理。
• 普通等高线和指数曲线已经区分，便于快速判读。
• 最终结果已经从“地形逻辑”和“图面可读性”两方面检查过。

FAQ：等高线 GIS 应用入门时最常见的问题

等高线在 GIS 里最常见的应用是什么？

最常见的是地形图制作、地貌判读、工程辅助选线和地形结构快速理解。它特别适合把连续高程变化转成容易阅读的线状信息。

等高线和 DEM，哪个更适合做分析？

如果是连续数值计算，DEM 更适合；如果是快速判读地貌结构和制图表达，等高线更直观。两者通常是配合使用，而不是互相替代。

为什么有时候等高线图看起来很乱？

常见原因包括等高距设得太小、数据分辨率偏低、线条没有做基础整理，或者图面没有区分主次层次。

工程项目里能只靠等高线判断地形吗？

不建议只靠等高线。它适合做初步理解和辅助判读，但正式分析通常还需要结合 DEM、坡度、水文或外业数据一起判断。

结论：学会等高线 GIS 应用，关键是理解它在地形表达和空间分析中的位置

gis等高线地图入门指南：详解等高线gis应用 这个主题真正重要的，不是单独学会一个工具，而是知道等高线在 GIS 里到底扮演什么角色。它既是地形图的重要表达方式，也是理解坡面结构、局部高差和地貌形态的有效辅助工具。只要你把“数据准备、参数测试、线条整理、用途判断”这条链路走顺，等高线就会从一组曲线变成真正能帮你解决问题的信息。

对入门者最实用的建议是，先选一个起伏较明显的小区域，一边练习基本判读，一边测试不同等高距生成结果，再尝试把它叠加到具体分析场景里。只要你亲手做过一次完整流程，就会更清楚等高线在 GIS 应用中适合做什么、不适合替代什么。
