arcgis阴影效果详解，全面解析gis阴影晕渲原理 这个标题背后，很多读者真正想解决的，并不是“晕渲是什么”这么基础的问题，而是更实际的几件事：为什么同一份 DEM 在 ArcGIS 里做出来的阴影效果和别人完全不一样，光照方向与高度角到底该怎么选，为什么有的地图层次清楚、有的却一片死黑或发灰，以及 ArcGIS 阴影效果到底该作为分析结果还是制图底图使用。对 GIS 初学者来说，阴影晕渲既是地形表达工具，也是非常典型的参数型制图技巧。
这篇文章就围绕这些真实需求来写。重点不是只教你点开哪个工具，而是讲清楚阴影晕渲背后的 DEM、太阳方位角、太阳高度角、垂直夸张和叠加方式如何共同决定最终效果。只要这条逻辑理顺，很多“图做出来了但不好看、不好用”的问题都会容易定位。
引言
阴影晕渲是 GIS 中最经典的地形可视化方法之一。它通过模拟光线照射地表后的明暗变化，让二维高程数据呈现出接近三维的立体感。很多人第一次在 ArcGIS 里做阴影效果时，都会觉得这只是“让地形更好看”的灰度底图，但一旦进入专题制图或地貌表达场景，就会发现它远不止是视觉增强。
一张好的晕渲图，不仅能帮助读者快速识别山脊、谷地、坡面和起伏结构，还能和分层设色、高程色带、土地覆盖或专题符号自然叠加。也正因为如此，GIS 阴影晕渲的核心不是单纯生成灰度图，而是让地形结构更容易被读懂。
背景
在地形制图、DEM 可视化、流域分析、地貌判读、自然资源展示和地图底图设计中，阴影晕渲几乎都是高频工具。特别是在 ArcGIS 中，很多用户会先做一层阴影效果，再叠加高程分层、道路、水系或行政区，来提升地图层次感。
但晕渲图也是最容易“做出来但不好用”的成果之一。常见问题包括：光照方向导致地貌像反过来一样，阴影过重把细节全压黑，平原区域几乎没有层次，山区又黑得太死，或者叠加专题色后底图完全抢戏。这些问题看似像审美差异，实际上都和阴影晕渲原理、DEM 质量和参数选择直接相关。
原理

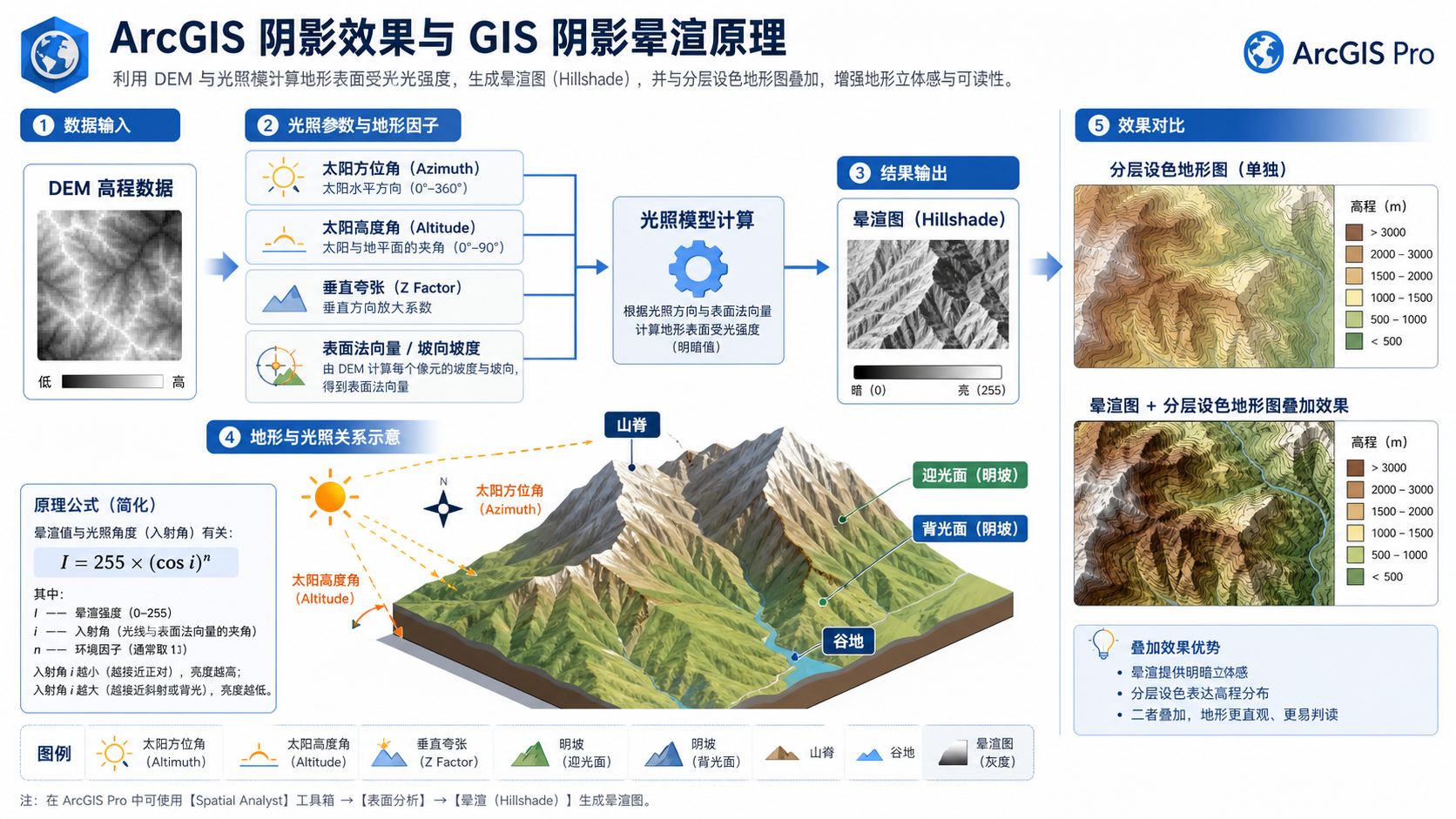

阴影晕渲的核心逻辑，是根据 DEM 中每个像元的坡度和坡向，模拟太阳从某个方向、以某个高度照射时的明暗关系。对 ArcGIS 用户来说，最关键的几个参数通常是太阳方位角、太阳高度角和垂直夸张。它们分别控制“光从哪里来”“阴影有多深”“地形起伏是否被强化”。
也就是说，晕渲图并不是一张“自动正确”的地形图，而是一种人为控制的地形表达方式。目标通常不是绝对模拟真实太阳，而是让地形阅读最清晰。很多经验值之所以存在，例如偏好西北方向打光，并不是因为它永远最真实，而是因为它往往更符合读图习惯，更容易把山体看成凸起而不是凹陷。
| 参数或条件 | 它控制什么 | 常见图面表现 | 最容易出的问题 |
|---|---|---|---|
| DEM 质量 | 基础地形细节与精度 | 山脊谷地是否清楚、是否有噪声 | 低质量 DEM 易出现发糙和伪影 |
| 太阳方位角 | 光从哪个方向照来 | 明暗分布和立体感方向 | 方向不合适会让地貌阅读反转 |
| 太阳高度角 | 光线高低 | 阴影深浅和细节强弱 | 太低会过黑，太高会发平 |
| 垂直夸张 | 强化地形起伏 | 平缓区更容易看出层次 | 夸张过度会显得不自然 |
理解这几个参数之后，你就会发现，ArcGIS 阴影效果的好坏，并不取决于软件本身，而取决于你是否知道当前地形和制图目标需要什么样的表达方式。
步骤
1. 先确认 DEM 是否适合做晕渲
开始前不要急着跑工具，先看你手里的 DEM 是什么分辨率、什么范围、什么地形类型。高分辨率 DEM 能表现更多细节，但也更容易带入噪声；低分辨率 DEM 适合区域尺度表达，但局部起伏可能不够清楚。入门阶段建议先选一份范围明确、质量可靠的 DEM 练习。
2. 用 ArcGIS 先生成一版基础阴影效果
在 ArcGIS Pro 或 ArcMap 中，先用默认或常见参数跑一版基础晕渲，不要一开始同时调很多选项。这个初版结果的作用，是帮助你判断当前地形的整体可读性：山脊和谷地是否清楚，阴影是不是太重，平缓区是否看不出层次，边缘是否存在明显噪声。
- 加载 DEM 并确认投影与像元大小。
- 使用阴影晕渲工具生成基础结果。
- 先看整体立体感，再看局部细节是否丢失。
- 记录当前参数，方便后续比较。
3. 优先调整太阳方位角
方位角决定光从哪个方向照射地表。很多地图会偏好西北方向打光，因为它更符合多数人的阅读习惯，容易把山体看成凸起。但这不是死规则。真正要做的是观察当前地形在不同方位角下，山脊、谷地和坡面的层次哪个最清楚。
4. 再调整太阳高度角控制阴影深浅
如果你发现晕渲图太黑、细节被淹没，通常要适当提高太阳高度角；如果整体发平、起伏不明显，则可以适当降低。山区、丘陵和平原对高度角的适应性不一样，所以不要把它当成固定模板值，而要把它理解为“控制阴影强弱”的旋钮。
5. 按地形场景决定是否做垂直夸张
在起伏不大的地区，例如平原、缓丘或城市微地形分析中，适度垂直夸张能帮助你看出本来不明显的细节。但在高差已经很明显的山地，继续夸张就可能显得过度。更稳妥的原则是：让地形更清楚，而不是让地形更夸张。
6. 把晕渲图作为底层表达，而不是孤立成图
真正实用的 ArcGIS 阴影效果，往往不是单独灰度显示，而是作为分层设色地形图、土地利用图或专题地图的底层增强。常见做法是适当降低晕渲层透明度，或与彩色高程分层叠加。这样既能保留地形结构，又不至于压过主专题内容。
7. 在目标输出比例下做最终检查
很多晕渲图在原始比例下看起来不错，但一旦缩小或叠加其他图层，就会发灰、过黑或抢戏。输出前一定要在目标比例下检查：缩小时层次是否还清楚，叠加色彩后是否依然可读，专题信息是否被底图过度干扰。
常见坑
- 只会跑默认参数，不判断地形是否真正可读。 默认值能出图，但不一定适合当前 DEM。
- 太阳高度角设得太低。 阴影过重时，地形细节反而会被压没。
- 垂直夸张过度。 会让地形显得不自然，甚至误导阅读。
- 把晕渲图当成独立成果，不考虑叠加使用。 实际成图时往往需要服务主专题，而不是喧宾夺主。
- 不同尺度共用一套参数。 局部图和区域图对细节强度的需求完全不同。
- 忽视 DEM 噪声。 数据本身质量差时，调参数也救不了晕渲效果。
方法比较
| 方法 | 适合场景 | 优点 | 注意点 |
|---|---|---|---|
| 单一灰度晕渲 | 快速查看地形起伏 | 简单直观，上手快 | 不适合信息量大的专题地图 |
| 晕渲叠加分层设色 | 地形图和地貌图制作 | 既有色彩又有立体感 | 透明度和色彩平衡要控制好 |
| 低高度角强化阴影 | 山地起伏展示 | 立体感强 | 容易过黑、压细节 |
| 垂直夸张微地形晕渲 | 平原或缓丘微起伏分析 | 能强化不明显的地形变化 | 夸张过度会失真 |
对初学者来说，最推荐的路线通常是“先做基础灰度晕渲，再与分层设色或专题色带叠加”。这条路线最容易理解参数调整对最终地图表达的影响。
检查清单
- 是否已经确认 DEM 分辨率和研究范围适合当前晕渲任务。
- 是否已经先生成基础阴影效果并检查整体可读性。
- 是否根据地形特点调整了太阳方位角，而不是机械套用固定值。
- 是否检查太阳高度角是否导致过黑或过平。
- 是否判断当前场景是否需要垂直夸张。
- 是否测试了晕渲图和分层设色或专题图层的叠加效果。
- 是否在最终出图比例下检查了图面层次。
- 是否避免让阴影晕渲压过主专题内容。
- 是否确认问题来自参数还是 DEM 数据本身。
- 是否把“能生成晕渲图”推进到了“能控制 ArcGIS 阴影效果”。
FAQ
ArcGIS 阴影效果和普通高程色带有什么区别？
高程色带主要表达高低变化，阴影晕渲主要通过明暗表达坡面起伏和立体感。两者最常见的好做法是叠加使用。
为什么我的晕渲图会看起来像地形反了？
通常和光照方向、读图习惯以及局部阴影关系有关。调整太阳方位角后往往会改善。
QGIS 和 ArcGIS Pro 做晕渲图的逻辑一样吗？
整体逻辑一样，都是基于 DEM 和光照参数生成明暗关系。区别主要在工具界面和参数入口，不在核心原理。
晕渲图一定要用西北光照吗？
不一定。西北方向常见是因为更符合很多人的读图习惯，但真正应以地形可读性和成图效果为准。
什么时候最适合做垂直夸张？
在地形起伏较小、细节不明显的地区更常用。但如果本身就是高差很大的山地，夸张要更谨慎。
结论
arcgis阴影效果详解，全面解析gis阴影晕渲原理 真正要掌握的，不只是会生成一张灰度地形图，而是学会把 DEM 质量、光照参数和制图目标联系起来。只有当你能说明为什么这张晕渲图要这样设置、它为什么更利于读图、以及它如何服务主专题表达时，阴影晕渲才真正被你用起来了。
对入门者最务实的做法，是选一份明确范围的 DEM，先做基础晕渲，再逐步调整方位角、高度角和叠加方式，最后在实际出图比例下检查效果。只要这条链路走顺了，你就不只是学会了点工具，而是真正掌握了 GIS 阴影晕渲的核心技巧。
