地形晕渲与分层设色怎么配：光照方向、色带与地貌可读性
问题场景
一张地形图“好看”并不等于地貌好读。晕渲太重会压暗低地，色带太饱和会掩盖山脊沟谷，光照方向与等高线相冲突还会让读者误判凸凹。地形表达的任务是让高程、坡形和空间关系同时可辨，而不是制造视觉特效。本文给出从 DEM 检查到多比例尺验收的实操框架，适用于规划底图、流域分析和户外专题图。
DEM 质量决定所有后续表达
晕渲来自 DEM 的坡度和坡向，任何条带、填洼或分辨率突变都会被光影放大。制图前先检查高程范围、单位、NoData 和异常尖峰；把建筑表面模型误当裸地 DEM，会得到“城市积木”而非自然地形。
光照方位应服务于地貌识别
北西向光照是常用约定，因为多数读者习惯从左上方理解阴影，但它不是硬规则。南向坡占主导的区域或特定工程场景，可测试不同方位。关键是整个系列地图保持一致，避免一页山谷凸起、另一页反转。
色带要保留明度顺序
连续色带应确保明度随高程单调变化，并让低、中、高程的分界与主题意义匹配。彩虹色带虽然显眼，却常造成不存在的类别边界。对色觉缺陷用户，应减少仅靠红绿区分的信息，必要时配合等高线或标注。

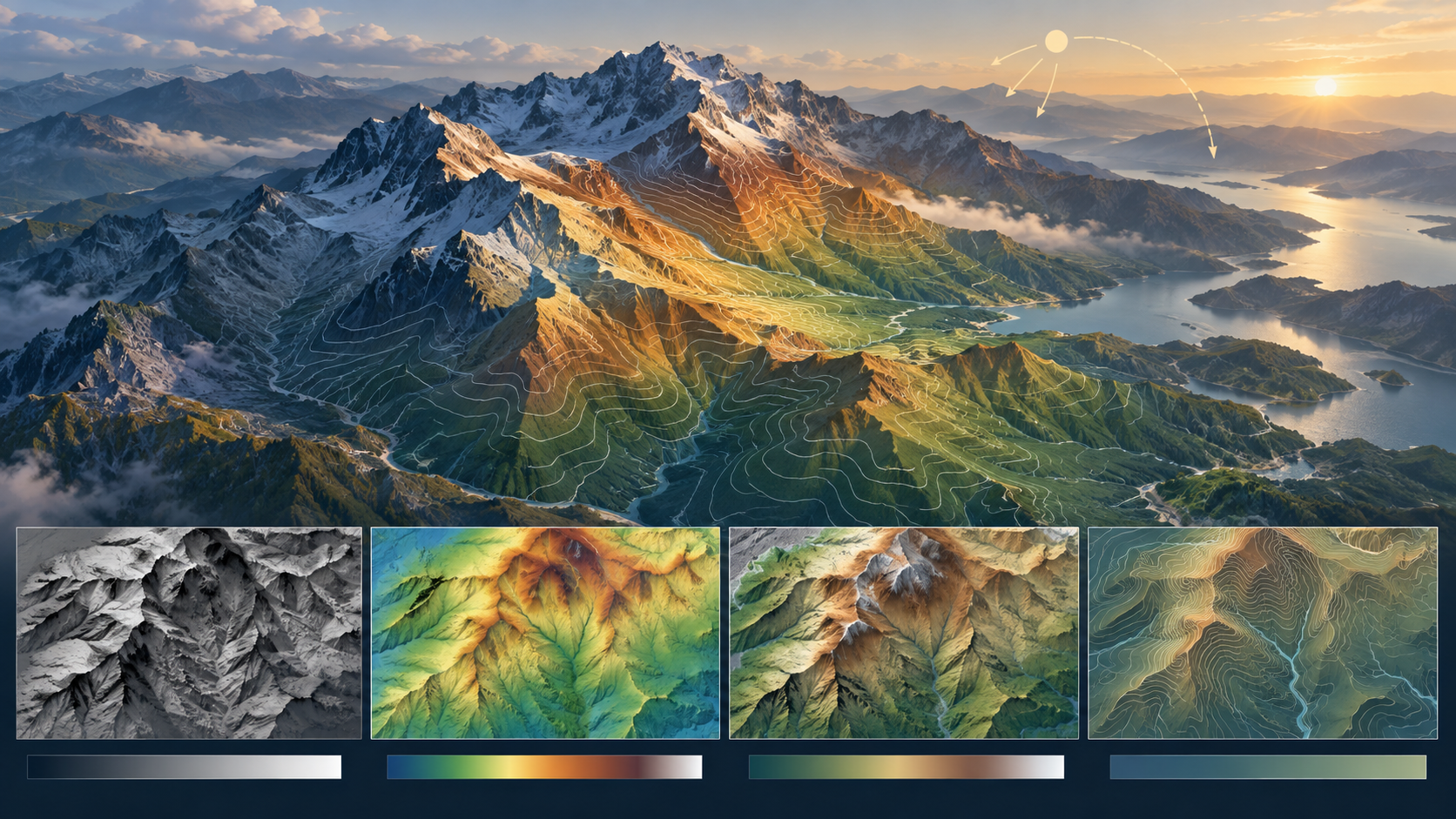

晕渲与设色应分层而非互相覆盖
把分层设色置于底层，晕渲以适中透明度和正片叠底等方式增强纹理。先在灰度下判断山脊沟谷是否清楚，再叠色；若必须大幅提高晕渲不透明度才能看见地貌，说明 DEM 或色带需要调整。
实操流程
- 检查 DEM 的坐标系、垂直单位、NoData、异常高程和分辨率，必要时做平滑或填洼。
- 试算两到三个光照方位与高度角，在典型山脊、谷地和缓坡处比较。
- 选择明度单调的高程色带，按区域高程分布设置合理断点。
- 将晕渲与设色分层叠加，分别在全图、局部和移动端尺寸下检查。
- 叠加等高线、水系和地名，确认阴影没有遮挡关键线划或文字。
抽样复核与交接
在把“地形晕渲与分层设色怎么配：光照方向、色带与地貌可读性”写进日常生产流程前，先为本次数据建立一份可回放的运行记录。记录不应只写“处理成功”，而要包含输入数据的来源、获取时间、空间范围、记录数、坐标参考、字段版本和操作者。若输入来自多个部门，还应标明哪一份被视为权威来源，以及发生不一致时由谁确认。
抽样不能只挑地图上看起来正常的区域。至少覆盖范围边缘、属性缺失、历史批次、新增对象和高密度区域；每类样本都要能追溯到稳定 ID。对连续数值，可同时比较最小值、最大值、中位数和异常分位数；对分类结果，则比较类别数量、空值率与前后批次的变化。这样能比单纯浏览地图更早发现口径漂移。
建议把复核结果分成通过、需解释和需返工三类。通过项给出抽样依据与证据位置；需解释项保留业务确认记录；需返工项写清触发规则、影响范围和重跑条件。不要为了让报表整齐而把例外值直接删掉，例外本身往往揭示数据采集、编码或模型边界中的真实问题。
对于会反复运行的任务，应固定参数快照。软件版本、脚本提交号、数据库查询文本、环境变量和关键容差都应随成果留存。特别是日期范围、空间过滤和坐标转换参数，最容易在下一次执行时被默认值替换。参数可复现，才能解释两个批次的结果差异究竟来自数据变化还是流程变化。
交接材料最好同时提供机器可读和人可读两种形式：机器可读的 CSV、日志或 SQL 便于复跑，人可读的说明表帮助审阅者理解字段、单位和质量阈值。将成果链接、源数据定位和异常清单放入同一交付目录；只交付最终地图或截图，会让后续人员失去判断结论可靠性的依据。
发布或入库后再做一次独立抽检。由未参与配置的人按说明重做少量样本，对照对象数量、关键属性、空间位置和统计结果。若独立复现无法得到相同结论，应优先补足说明或修正流程，而不是用口头解释代替证据。这个小成本步骤能有效发现隐藏的本地路径、缓存和权限依赖。
最后，为成果设定复查触发器：数据源更新、字段字典变化、软件升级、行政边界调整或业务口径变更时，必须重新检查本流程的关键假设。把触发器写入项目任务单，能避免旧脚本在新数据上静默运行。GIS 成果真正可信，不是因为某次运行没有报错，而是因为每次变化都能被发现、解释和复验。
项目避坑与质量检查
关键检查点：验收时做一个“盲读”测试：隐藏图例，让不参与制图的人指出主山脊、谷地流向和相对高低。若多人把阴影当成凹地或无法判断方向，就不要急着发布。另在打印和低亮度屏幕上复核，过暗的晕渲在这些介质上问题最明显。
FAQ
晕渲透明度设多少合适？
没有固定值，应以不压制设色和专题信息为准，常从较低不透明度开始测试。
为什么山看起来反过来了？
光照方向与视觉习惯或地形坡向组合可能造成凸凹错觉，换方位后比较。
DEM 能直接用于所有比例尺吗？
不能，比例尺变小时需考虑概化和分辨率，否则会出现噪声或过度平滑。
总结
地形表达先求可读，再求风格。可靠的 DEM、稳定的光照约定和保留明度层次的色带，能让地图在不同媒介中都说清地貌。
