《地图制图学与地理信息工程详解，地理信息工程入门必读》适合刚接触 GIS 的同学、转岗做空间数据处理的工程人员，以及正在学习 QGIS、ArcGIS Pro、WebGIS 的入门用户。很多人一开始会把“地图制图学”和“地理信息工程”混在一起：前者更关注地图表达是否准确、清晰、易读，后者更关注空间数据如何采集、管理、分析、发布和应用。

这篇文章不做空泛概念堆砌，而是从一个真实 GIS 项目的角度，说明地图制图学在地理信息工程中的作用，以及入门学习时应该掌握哪些基础流程、工具和检查方法。

引言：为什么学 GIS 不能只会点软件

很多 GIS 初学者会从软件操作入门，例如在 QGIS 中打开 Shapefile，在 ArcGIS Pro 中做缓冲区分析，或者在 WebGIS 中加载 GeoJSON。软件操作很重要，但如果不了解地图制图学与地理信息工程的关系，就容易出现这些问题：

• 地图看起来“有图层”，但表达混乱，读者看不出重点。
• 空间分析步骤能跑通，但坐标系、单位、比例尺不正确。
• 数据发布到 WebGIS 后，图层加载慢、样式不统一、属性字段混乱。
• 成果图缺少图例、指北针、比例尺、数据来源，难以用于报告或汇报。

地理信息工程不是简单地“画地图”，而是围绕地理空间数据开展的一套工程流程。地图制图学则帮助我们把空间数据和分析结果表达成读者能理解、能判断、能使用的地图产品。

背景：地图制图学与地理信息工程分别解决什么问题

地图制图学关注地图表达

地图制图学主要研究如何把地理信息合理地表达在地图上。它关注的不只是“好不好看”，更重要的是地图是否准确、清晰、有层次。

在实际 GIS 项目中，地图制图学通常涉及以下内容：

• 地图投影：把地球曲面转换到平面地图时采用的数学方法。
• 比例尺：地图距离与真实地面距离的比例关系。
• 符号化：用颜色、线型、点符号、填充样式表达不同空间对象。
• 标注：道路名、地名、行政区名等文字信息的摆放规则。
• 图例与整饰：帮助读者理解地图内容的说明元素。
• 视觉层次：让重要对象更突出，辅助信息不过度干扰阅读。

地理信息工程关注完整 GIS 工作流

地理信息工程更偏向工程实施，重点是如何把空间数据用于实际业务。一个典型地理信息工程项目，通常会包含数据采集、数据建库、空间分析、地图制图、系统发布和维护更新等环节。

例如，一个城市绿地资源管理项目可能包括：

1. 采集绿地边界、道路、行政区、遥感影像等数据。
2. 统一坐标系，检查拓扑错误和重复图斑。
3. 计算绿地面积、服务半径和人均绿地指标。
4. 制作专题图，例如绿地分布图、服务覆盖图、缺口分析图。
5. 将成果发布为 WebGIS 图层，供管理部门查询。

从这个角度看，地图制图学是地理信息工程成果表达的重要基础，而地理信息工程则为地图制图提供数据、分析结果和应用场景。

原理：理解 GIS 工程的三条主线

第一条主线：空间位置必须可靠

GIS 与普通表格数据最大的区别，是每条记录都带有空间位置。空间位置是否可靠，直接影响分析结果和地图表达。

常见空间位置问题包括：

• 图层坐标系不一致，导致数据错位。
• 经纬度坐标被当作米制坐标计算面积。
• 缺少投影信息，软件只能“猜测”数据位置。
• 不同来源数据精度不一致，叠加后边界不吻合。

所以，地理信息工程入门时一定要先掌握坐标系、投影、单位和数据精度。地图制图学中的比例尺和投影知识，也正是为了解决地图空间表达的准确性问题。

第二条主线：空间数据必须可管理

一个 GIS 项目很少只有一个图层。行政区、道路、水系、建筑物、兴趣点、遥感影像、DEM、高程点等数据往往来自不同部门和不同格式。

常见 GIS 数据格式包括：

• Shapefile：传统矢量格式，兼容性好，但字段名长度和编码容易受限制。
• GeoPackage：适合 QGIS 项目的现代单文件空间数据库格式。
• File Geodatabase：ArcGIS 生态常用的地理数据库格式。
• GeoJSON：WebGIS 常见矢量交换格式，适合前端加载和接口传输。
• PostGIS：基于 PostgreSQL 的空间数据库，适合多用户和服务端空间查询。
• GeoTIFF：常用栅格格式，适合遥感影像、DEM、分类结果等数据。

地理信息工程需要考虑数据命名、字段设计、编码、坐标系、元数据、更新频率和权限管理。没有良好的数据管理，即使地图制图做得漂亮，也很难长期维护。

第三条主线：空间分析结果必须可解释

GIS 的价值不仅是显示位置，还包括空间分析。例如缓冲区分析、叠加分析、网络分析、可达性分析、空间统计和栅格分析。

但分析结果不能只看软件输出，还要能解释：

• 为什么选择这个分析方法？
• 输入数据是否满足分析条件？
• 参数单位是否正确？
• 结果是否符合实际地理逻辑？
• 地图表达是否会误导读者？

例如做“学校 500 米服务范围”分析时，如果图层是 WGS84 经纬度坐标，直接用 500 作为缓冲距离就可能出错。正确做法通常是先投影到合适的米制坐标系，再计算缓冲区。这个例子同时涉及地理信息工程的空间分析流程，也涉及地图制图学中的投影和比例尺基础。

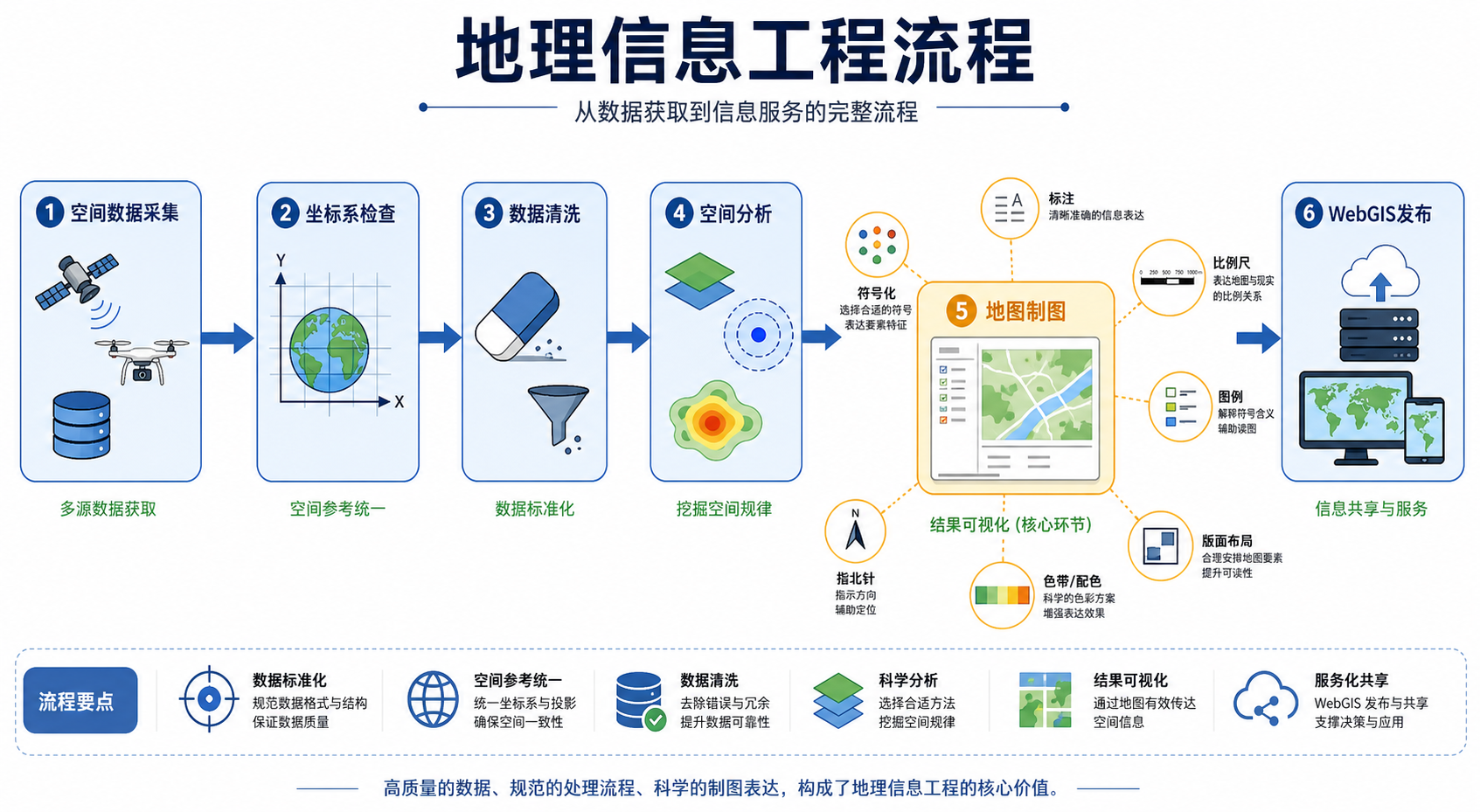

步骤：地理信息工程入门的完整实践流程

步骤一：明确项目目标和地图用途

开始任何 GIS 项目前，先不要急着打开软件。应先明确成果要解决什么问题。

• 是做一张报告用专题图，还是做一个可查询的 WebGIS 系统？
• 用户是普通公众、规划人员，还是数据分析人员？
• 地图重点是展示分布、比较差异，还是支持决策？
• 成果比例尺大约是多少？是城市级、区县级，还是街道级？

如果目标是“制作城市公园服务范围图”，就需要准备公园点位或面数据、道路或居住区数据、行政区边界，以及适合距离计算的投影坐标系。

步骤二：收集并整理空间数据

数据收集是地理信息工程的基础。初学者常用的数据来源包括自然资源、统计、开放街图、遥感影像、单位业务数据和现场采集数据。

整理数据时建议建立清晰目录：

project/
  raw_data/        原始数据，不直接修改
  processed/       清洗后的中间数据
  output/          最终成果
  map_project/     QGIS 或 ArcGIS Pro 工程文件
  document/        数据说明、制图规范、报告材料

原始数据不要随意覆盖。所有清洗、投影转换、字段计算和裁剪结果应另存到 processed 或 output 目录，便于回溯问题。

步骤三：检查坐标系和空间范围

在 QGIS 或 ArcGIS Pro 中加载数据后，第一件事是检查坐标系和空间范围。不要只看图层是否叠在一起，还要查看图层属性中的坐标参考系统。

检查要点：

• 图层是否有明确坐标系。
• 经纬度坐标是否被错误用于面积和距离计算。
• 项目坐标系是否与主要分析任务匹配。
• 不同图层叠加后是否存在明显偏移。
• 坐标单位是度、米，还是其他单位。

如果要计算面积、长度、距离，建议使用适合研究区的投影坐标系。中国区域项目常见做法是根据所在区域选择合适的高斯-克吕格投影或地方坐标系统；如果是全球展示或 WebGIS 底图叠加，则常见使用 WGS84 或 Web Mercator，但要注意 Web Mercator 不适合精确面积量算。

步骤四：进行数据清洗和字段规范

数据清洗决定后续分析是否可靠。常见清洗操作包括：

• 删除重复要素。
• 修复无效几何。
• 统一字段命名和字段类型。
• 补充必要属性，例如名称、类别、面积、来源。
• 裁剪到研究区范围。
• 合并同类图层或拆分复杂图层。

例如在 QGIS 中，可以使用“修复几何图形”“按位置选择”“字段计算器”“裁剪”“融合”等工具完成基础清洗。在 ArcGIS Pro 中，可以使用 Repair Geometry、Clip、Dissolve、Calculate Field 等工具完成类似工作。

步骤五：选择合适的空间分析方法

地理信息工程中的分析方法应服务于业务问题，而不是为了使用工具而使用工具。

问题类型	常用 GIS 方法	典型应用
某对象影响范围有多大	缓冲区分析	学校、公园、公交站服务范围
哪些对象落在某范围内	空间叠加、空间连接	统计行政区内设施数量
两个数据集是否重叠	相交、裁剪、擦除	建设用地与生态红线冲突检查
沿道路到达是否方便	网络分析	消防站、医院、物流网点可达性
栅格连续面如何变化	栅格分析	坡度、坡向、适宜性评价

分析完成后，不要只保存结果图层，还要记录输入数据、参数、坐标系和处理时间。这样在结果被质疑时，才能解释和复现。

步骤六：根据地图制图学原则设计专题图

地图制图不是最后随便配个颜色。一个好的专题图应让读者快速理解空间分布和分析结论。

建议按以下顺序设计地图：

1. 确定地图主题，例如“公园 500 米服务范围分析图”。
2. 选择主图层，例如服务范围面或覆盖率分区。
3. 弱化辅助图层，例如道路、水系、行政界线。
4. 设置合理颜色，避免主次不分。
5. 添加必要标注，避免文字遮挡。
6. 补充图名、图例、比例尺、指北针、数据来源和制图日期。

如果是分级设色图，应注意分级方法。自然断点、等距分级、分位数分级会产生不同视觉效果。地图制图学要求制图者理解分级方法的含义，避免用颜色制造错误判断。

步骤七：输出成果或发布 WebGIS

地理信息工程的成果形式不止一张图片，常见输出包括：

• PDF 专题图，用于汇报和打印。
• PNG 或 JPG 地图图片，用于文档和网页。
• GeoPackage、File Geodatabase 或 Shapefile 数据成果。
• PostGIS 空间数据库成果。
• GeoJSON、矢量切片或栅格瓦片，用于 WebGIS 发布。
• ArcGIS Online、GeoServer、MapServer、QGIS Server 等地图服务。

如果成果要发布到 WebGIS，需要额外考虑图层简化、字段裁剪、切片策略、样式一致性和接口性能。桌面 GIS 中能正常打开的数据，不一定适合直接放到浏览器端加载。

常见坑：初学地理信息工程最容易忽略的问题

坑一：把图层能叠上当作坐标系正确

有时软件会进行“动态投影”，让不同坐标系的数据看起来叠在一起。但这不代表数据本身坐标系已经统一。做面积、距离和叠加分析前，仍然要确认图层坐标系和项目坐标系。

坑二：直接用经纬度计算面积和距离

经纬度单位是度，不是米。直接用经纬度坐标计算面积和距离，结果往往不符合真实地面量算。需要根据研究区选择合适投影后再计算。

坑三：地图颜色过多，主题不突出

地图制图学强调视觉层次。初学者常把每个图层都设置成高饱和颜色，导致主图层不突出。建议主图层使用明显颜色，辅助图层使用浅灰、细线或低透明度。

坑四：只交地图，不交数据说明

地理信息工程成果应包括数据来源、坐标系、处理步骤、字段说明和精度说明。没有说明文档，后续维护人员很难判断数据是否可用。

坑五：WebGIS 直接加载大 GeoJSON

GeoJSON 适合交换和轻量展示，但大型面数据或高密度线数据直接加载到浏览器中，可能导致卡顿。可以考虑数据简化、切片、PostGIS 服务端查询或矢量瓦片。

方法比较：地图制图学、GIS 软件操作与地理信息工程的区别

维度	地图制图学	GIS 软件操作	地理信息工程
核心关注	地图表达是否准确清晰	工具如何使用	完整空间数据项目如何实施
典型内容	符号、色彩、投影、比例尺、图例	加载图层、分析工具、布局输出	数据采集、建库、分析、制图、发布
常用工具	QGIS 布局、ArcGIS Pro Layout、制图规范	QGIS、ArcGIS Pro、GDAL、GeoPandas	PostGIS、GeoServer、WebGIS、数据库和桌面 GIS
成果形式	专题图、地图集、制图模板	处理结果、工程文件、导出图	空间数据库、分析模型、地图服务、应用系统
入门重点	读懂地图并正确表达信息	掌握常用工具流程	理解从数据到应用的工程链条

对初学者来说，比较稳妥的学习顺序是：先理解 GIS 基础概念，再掌握常用软件操作，然后通过项目练习理解地理信息工程流程，最后补强地图制图学和空间数据库能力。

检查清单：完成一个 GIS 小项目时逐项核对

在提交 GIS 成果前，可以用下面的检查清单快速排查问题。

数据检查

• 是否保留原始数据备份？
• 每个图层是否有明确数据来源？
• 字段名、字段类型和编码是否规范？
• 是否存在重复要素、空几何或无效几何？
• 研究区边界是否清晰，裁剪范围是否正确？

坐标系检查

• 图层坐标系是否明确？
• 项目坐标系是否适合当前任务？
• 面积、长度、距离计算是否使用米制投影坐标系？
• 多源数据叠加是否存在偏移？

分析检查

• 分析方法是否与业务问题匹配？
• 输入图层是否为清洗后的数据？
• 参数单位是否正确？
• 分析结果是否经过抽样核验？
• 是否记录了处理步骤和关键参数？

制图检查

• 地图主题是否明确？
• 主图层是否突出，辅助图层是否弱化？
• 图例、比例尺、指北针、数据来源是否完整？
• 标注是否遮挡重要对象？
• 颜色是否符合分类逻辑，是否避免误导？

交付检查

• 是否输出所需格式，例如 PDF、图片、数据包或地图服务？
• 是否附带数据说明和处理说明？
• WebGIS 图层是否经过简化或切片优化？
• 成果文件命名是否清晰？
• 是否能在另一台电脑或另一个环境中复现打开？

FAQ：地理信息工程入门常见问题

1. 地图制图学和地理信息工程哪个更适合先学？

建议先学 GIS 基础概念和常用软件操作，再同步学习地图制图学。地理信息工程涉及完整项目流程，如果完全没有数据、坐标系和制图基础，直接学工程实施会比较吃力。入门阶段可以用一个小项目把两者结合起来，例如制作“某区公共服务设施分布图”。

2. 只会 QGIS 或 ArcGIS Pro，算不算掌握地理信息工程？

不完全算。会使用软件是基础，但地理信息工程还包括数据规范、坐标系统一、空间分析设计、数据库管理、成果发布和维护。软件是工具，工程能力体现在能否把工具组织成可靠流程。

3. 地理信息工程入门需要学编程吗？

不是一开始必须学，但建议逐步学习 Python。Python 可以帮助你批量处理空间数据、自动化制图、调用 GDAL、GeoPandas、ArcPy 等工具。对于重复性强的数据清洗和批处理任务，编程能力会明显提高效率。

4. 为什么同一份数据在不同软件里显示效果不一样？

常见原因包括坐标系解释不同、样式文件没有同步、字段编码不一致、几何类型兼容性问题，以及软件默认渲染规则不同。解决时应先检查坐标系和数据格式，再检查样式和字段编码。

5. 做专题图时最重要的地图制图学原则是什么？

最重要的是主题明确、主次清楚、表达准确。不要为了美观加入过多颜色和符号，也不要省略比例尺、图例和数据来源。专题图的目标是帮助读者理解空间问题，而不是展示软件效果。

6. WebGIS 发布和桌面制图有什么不同？

桌面制图更关注版面输出和静态表达，WebGIS 发布还要关注浏览器性能、网络请求、图层切片、接口响应、交互查询和权限控制。大数据量图层通常不适合直接用 GeoJSON 一次性加载，应考虑服务端查询或瓦片化。

7. 地理信息工程项目中如何验证分析结果是否可靠？

可以从三个层面验证：第一，检查输入数据坐标系、范围和属性是否正确；第二，抽样检查分析结果是否符合地理逻辑；第三，使用已知案例、现场资料或业务人员经验进行交叉验证。不要只依赖软件运行成功的提示。

结论：把地图表达、空间分析和工程流程连起来

地图制图学与地理信息工程不是两个割裂的方向。地图制图学解决“如何把地理信息表达清楚”，地理信息工程解决“如何把空间数据变成可用成果”。对 GIS 初学者来说，真正重要的是把坐标系、数据格式、空间分析、地图制图和成果发布连成一条完整流程。

入门阶段不必追求一次掌握所有软件和技术。可以从一个小而完整的项目开始：整理一组空间数据，检查坐标系，完成一次简单分析，制作一张规范专题图，并输出数据说明。只要反复练习这个流程，你对地理信息工程的理解会比单纯学习菜单按钮更扎实。
