拓扑（Topology）是什么？为什么它是高质量空间数据的关键？

wowwwai GIS研习社 · 工具流程与项目排障

拓扑（Topology） 在 GIS 里不是抽象数学名词，而是一套用来约束空间要素关系的数据规则。它回答的不是“点线面画出来没有”，而是“线有没有真正接上”“面与面之间是否重叠”“边界是否共享”“是否出现缝隙和悬挂线”。很多空间数据在地图上看着正常，一旦做面积统计、叠加分析、路径分析或入库质检就出错，问题往往不在制图样式，而在拓扑没有管好。

如果你做过地籍调查、国土图斑整理、道路中心线建库、管网数据维护，基本都会碰到拓扑问题。拓扑（Topology）之所以是高质量空间数据的关键，不是因为它“高级”，而是因为它直接决定分析结果能不能信、编辑成果能不能复用、多人协作时数据会不会越改越乱。下面我们就从 GIS 实操角度，把拓扑是什么、为什么重要、以及在 QGIS、ArcGIS Pro 和 PostGIS 里怎么落地讲清楚。

问题背景：为什么很多空间数据看起来没问题，用起来却问题不断

最常见的误区是只检查几何，不检查关系。比如宗地图斑边界肉眼看上去闭合了，但实际上相邻面之间存在细小缝隙；道路图层两条线看似相交，实际上端点没有捕捉到同一个节点；河流和桥梁叠在一起，却没有建立正确的连接关系。这类问题在静态制图里不明显，可一旦进入面积汇总、叠置裁剪、缓冲分析、最短路径或网络连通分析，就会暴露出来。

GIS 项目里真正麻烦的不是单个错误，而是错误会被后续流程放大。一个地块重叠，可能导致面积重复统计；一条道路断点，可能让导航路径直接中断；一个未闭合多边形，可能导致面转栅格或空间查询失败。也就是说，拓扑不是“最后顺手做一下的清理步骤”，而应该是数据采集、编辑、入库、发布全过程里的质量控制骨架。

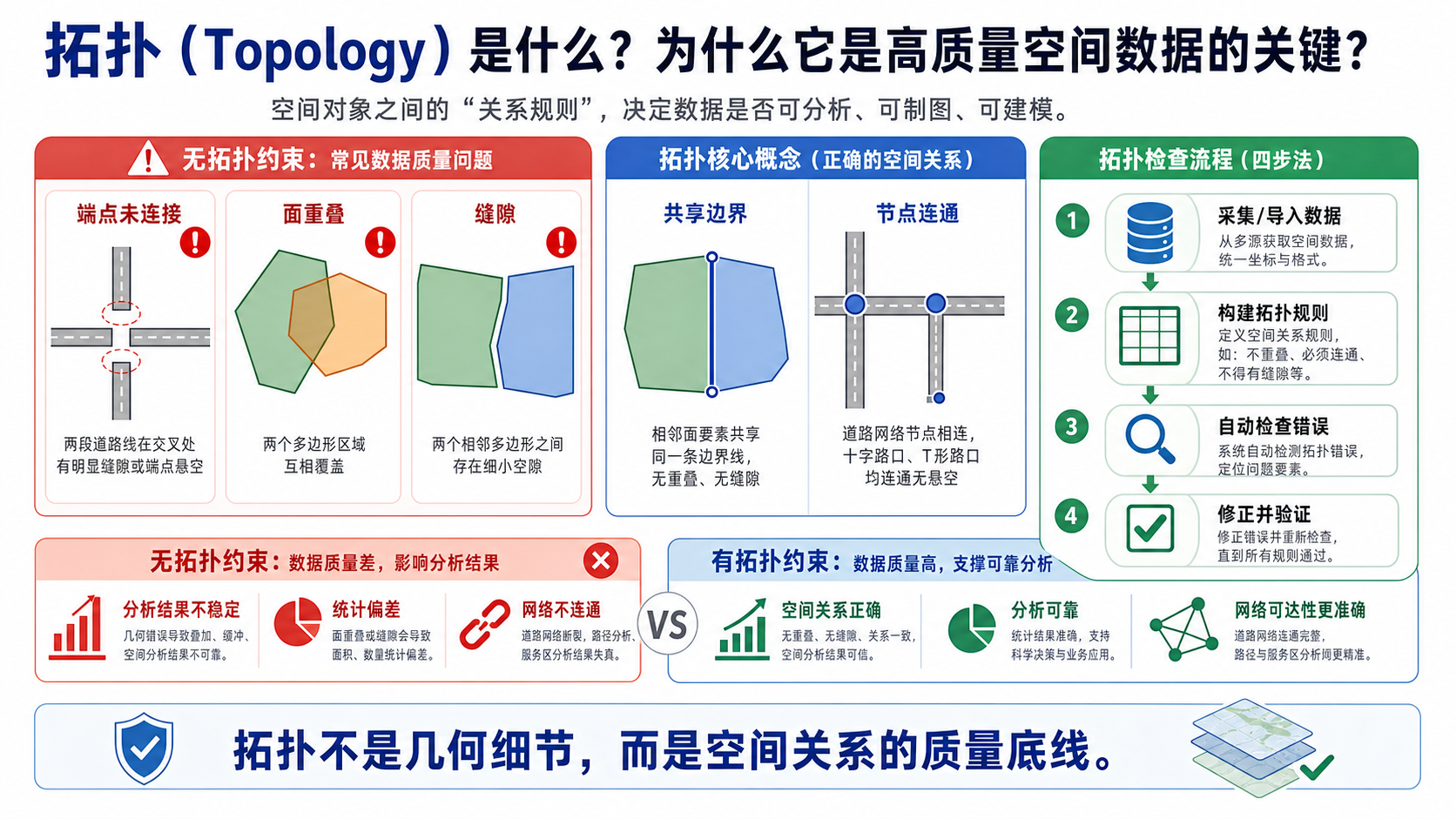

核心原理：拓扑到底在管理哪些空间关系

在 GIS 语境里，拓扑（Topology）可以理解为“空间要素之间的逻辑关系规则”。它不强调几何外形是否漂亮，而强调关系是否正确。对实际工作最有用的三个关键词是连通性、相邻性和包含关系。

1. 连通性：线要素有没有真正接通

连通性主要用于道路、河网、管线、电力线等线性网络。两条线在视觉上相交，不代表它们在数据结构里真的连通。只要端点没有共享节点，网络分析就会把它们当成两段断开的路。常见错误包括悬挂线、过头线、欠头线和交叉未打断。

2. 相邻性：相邻面是否共享同一条边界

面数据最怕“看着挨着，实际上各画各的边”。在规范的拓扑关系里，相邻两个地块、行政区或土地利用图斑应该共享边界，而不是各自保留两条几乎重合的线。否则后续一边改了，另一边没改，就会出现缝隙或重叠。

3. 包含关系：点、线、面是否落在正确的对象内部

例如井盖点是否落在道路范围内，建筑物是否落在宗地范围内，采样点是否位于行政区内部。这类规则很适合做数据质检，因为它能快速发现挂错图层、投影偏移、采集漏改等问题。

简单记忆：几何回答“形状在哪里”，拓扑回答“它和谁连接、相邻、包含”。

一步步做：在 GIS 项目里如何检查和修复拓扑问题

第一步：先按业务场景定义拓扑规则

不要一上来就跑“全量检查”。先明确图层用途，再定规则。比如地籍面图层常见规则是“面不能重叠”“面之间不能有缝隙”“边界必须闭合”；道路中心线常见规则是“端点必须正确连接”“伪节点要控制”“悬挂线只允许出现在断头路”；管线数据还可能要求阀门点必须落在线上、检查井必须位于节点位置。

规则定得越贴近业务，检查结果越有价值。泛泛地做几何修复，只能解决无效几何，解决不了真实业务里的逻辑错误。

第二步：统一坐标系、捕捉容差和编辑精度

很多拓扑错误不是人工画错，而是编辑环境不一致造成的。一个图层是米单位投影，另一个是经纬度坐标；一个人用 0.001 的捕捉容差，另一个人根本没开吸附；结果就是边界看上去差不多，数据层面却没有真正贴合。

在 QGIS 和 ArcGIS Pro 里，正式编辑前都应该统一工程坐标系，设置合理的捕捉容差和吸附规则，并尽量约束编辑人员使用同一套模板。否则你后面做再多拓扑检查，也是在给不稳定输入收拾残局。

第三步：用工具批量发现错误位置

如果你用 QGIS，可以在“拓扑检查器”或相关规则检查工具中针对图层配置规则，例如“Must not overlap”“Must not have gaps”“Must be covered by”“Must not have dangles”等。ArcGIS Pro 则更适合在地理数据库中建立 Topology，添加要素类和规则后执行 Validate。这样错误不会只停留在视觉判断，而会形成可定位的错误对象。

如果你用 PostGIS 做批处理，可以先用几何函数和空间关系函数做第一轮筛查，例如检查无效几何、重叠、未闭合或异常短线。数据库方式的优势是适合大批量质检和自动化入库。

SELECT id
FROM parcels
WHERE NOT ST_IsValid(geom);

SELECT a.id, b.id
FROM parcels a
JOIN parcels b
  ON a.id < b.id
 AND ST_Overlaps(a.geom, b.geom);

这类 SQL 不是完整拓扑系统的替代品，但很适合做入库前的快速筛查，尤其适合批量发现明显重叠和无效几何。

第四步：区分哪些错误能批量修，哪些必须人工判读

拓扑修复最怕“一键全修”。例如微小缝隙可以结合容差做自动吸附，但如果两个地块本来就存在真实边界争议，盲目合并可能把合法界线改错。道路悬挂线也一样，有些是采集错误，有些本来就是死胡同。软件能识别异常，不一定能理解业务语义。

实务上比较稳妥的做法是：先批量处理明显机械性错误，再把疑难错误输出给人工复核。尤其是国土、规划、管网、电力这类精度要求高的项目，人工判读几乎不可省略。

常见坑点：为什么很多团队做了拓扑检查，数据质量还是不稳定

只修几何无效，不修逻辑关系

`Fix Geometries` 或类似工具只能处理自相交、空几何、环方向异常等问题，但它并不保证你的面没有缝隙、线网络是连通的、点落在正确位置上。几何有效不等于拓扑正确，这是很多初学者最容易混淆的地方。

拓扑容差设置过大或过小

容差过大，会把本来不该合并的邻近要素硬吸在一起；容差过小，又抓不住数字化带来的细碎误差。比较实用的原则是让容差和数据比例尺、采集精度保持一致，而不是照搬别人的默认值。

只在项目末尾检查一次

如果一个图层经过多人多轮编辑，最后才做一次拓扑检查，错误往往已经叠加得很难拆开。更合理的流程是把拓扑检查嵌入日常编辑、阶段提交和入库审核，而不是等到出图或上线前再突击清理。

忽略跨图层关系

很多团队只检查单图层内部错误，却不检查图层之间的覆盖和包含关系。比如宗地与建筑、道路与桥梁、管线与阀门、行政区与采样点，这些跨图层规则往往更接近真实业务，也更能提前发现问题。

工具和方法对比：QGIS、ArcGIS Pro、PostGIS 各适合什么场景

如果你的项目以桌面制图和局部编辑为主，QGIS 就够用；如果强调规范生产和企业级建库，ArcGIS Pro 更稳；如果数据量很大、要反复入库或做自动化巡检，PostGIS 的价值会非常明显。实际项目里，这三者常常不是替代关系，而是分工关系。

实践检查清单：拓扑质检前最好先确认这 8 件事

• 是否已经明确每个图层的业务规则，而不是只做通用几何修复。
• 工程坐标系、数据坐标系和长度单位是否已经统一。
• 捕捉容差、吸附方式和编辑模板是否对团队成员一致。
• 面图层是否检查了重叠、缝隙、闭合和共享边界。
• 线图层是否检查了悬挂线、过头线、欠头线和交叉断点。
• 点、线、面之间是否检查了覆盖、包含和位置约束关系。
• 批量修复后是否抽样复核，避免自动修复引入新错误。
• 入库、发布、分析前三个阶段是否都安排了拓扑复检。

FAQ：关于拓扑（Topology）最常见的几个问题

拓扑和几何修复是一回事吗？

不是。几何修复解决的是单个要素本身是否有效，拓扑解决的是多个要素之间的关系是否正确。两者有关联，但不能互相替代。

为什么我的数据看起来没有错，网络分析还是走不通？

大概率是线与线之间没有共享节点，或者交叉口没有被正确打断。视觉相交不等于拓扑连通，尤其在道路和管线数据里很常见。

面图层最关键的拓扑规则有哪些？

最常见的是不能重叠、不能有缝隙、边界必须闭合、相邻面共享边界。具体还要看业务，例如地籍、土地利用、行政区划的要求并不完全相同。

PostGIS 能不能做拓扑检查？

可以做很多实用的空间质检，例如无效几何、重叠、相交、覆盖关系检查，也有更完整的拓扑扩展可用。但是否采用完整拓扑模型，要看项目复杂度和团队维护能力。

结论：拓扑不是附加分，而是空间数据能否可信使用的底线

回到最初的问题，拓扑（Topology）是什么？在 GIS 里，它本质上就是一套确保空间关系正确的数据规则。为什么它是高质量空间数据的关键？因为没有拓扑约束，再精美的地图也可能只是“看起来对”，一到统计、分析、建模和发布就会暴露问题。

真正可靠的空间数据生产流程，应该把拓扑放到日常编辑和质检链条里，而不是等报错后再补救。只要你做的是道路、地块、管网、行政区、土地利用这类需要稳定关系的数据，拓扑就不是可选项，而是项目质量的底线。
