CityEngine最全入门教程2025版（从官网地址到安装到导入模型）

GIS基础理论
Dr.GIS
wowwwai GIS研习社 · 工具流程与项目排障

如果你正在找一篇能从零走通的CityEngine最全入门教程2025版（从官网地址到安装到导入模型），这篇文章会按 GIS 初学者最容易卡住的顺序来讲：去哪里下载 CityEngine、安装前要准备什么、如何完成授权登录、怎样新建工程，以及如何把常见的 OBJ、FBX、DAE、DXF、Shapefile 等数据导入到 CityEngine 中。

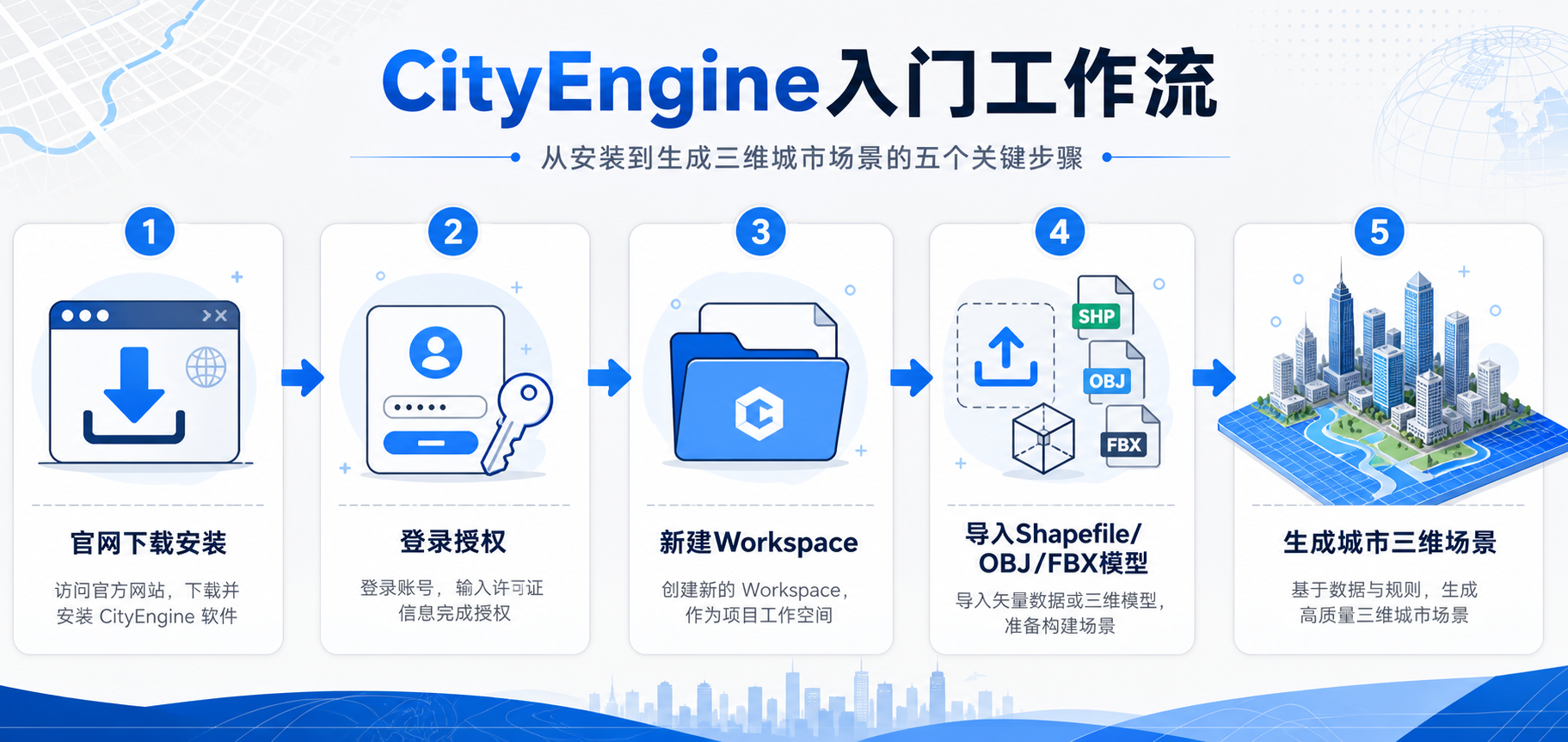

CityEngine入门教程 CityEngine导入模型流程图
CityEngine 入门的核心流程：下载、安装、授权、新建工程、导入模型与 GIS 数据。

引言：CityEngine适合解决什么问题

CityEngine 是 Esri 体系中的三维城市建模软件，常用于城市设计、三维 GIS 场景制作、规划方案表达、道路和地块规则化建模，以及与 ArcGIS Pro、ArcGIS Online、Unreal Engine 等平台协同。

很多 GIS 学生和初级工程师第一次接触 CityEngine 时，会误以为它只是一个“三维建模软件”。实际上，它更像是一个面向城市空间数据的规则建模工具：你可以导入地块、道路、建筑底面等 GIS 数据，再通过 CGA 规则批量生成建筑、街区和城市景观。

本文重点解决三个入门问题：

  • CityEngine 官网入口在哪里，应该下载哪个版本；
  • CityEngine 安装和登录授权时需要注意什么；
  • 如何把 GIS 数据和三维模型正确导入 CityEngine。

背景：为什么很多人安装CityEngine后不会用

CityEngine 的学习门槛主要不在安装，而在数据组织和工作流理解。很多新手能顺利打开软件，却在以下环节卡住：

  • 不知道官网入口，下载到非官方安装包；
  • 安装后提示许可不可用，无法进入软件；
  • 导入模型后看不见，或模型比例明显不对；
  • 导入 Shapefile 后坐标偏移，和底图对不上；
  • 不理解 Workspace、Project、Scene、Rule 之间的关系；
  • 想导入建筑模型，却分不清 OBJ、FBX、DAE、3DS、DXF 的区别。

所以这篇 CityEngine 入门教程不会只写“下一步、下一步、完成”，而是把安装、授权、工程结构、数据导入和常见错误放在一个完整流程里讲清楚。

原理：先理解CityEngine的基本工作流

在正式安装和导入模型前，建议先理解 CityEngine 的基本逻辑。CityEngine 的常见工作流可以概括为：

  1. 准备 GIS 数据：例如道路中心线、地块面、建筑轮廓、DEM 高程等；
  2. 新建 Workspace 和 Project：用于管理项目文件、场景文件、规则文件和模型资源；
  3. 导入数据：把 Shapefile、FileGDB、OBJ、FBX、DAE、DXF 等数据导入工程；
  4. 设置坐标系和单位：确保二维 GIS 数据、三维模型和地形在同一空间参考下；
  5. 应用 CGA 规则：根据地块或建筑底面批量生成三维建筑；
  6. 导出成果：导出为 WebScene、FBX、OBJ、USD、ArcGIS 相关格式或其他三维平台可用格式。

其中，CGA 是 CityEngine 的规则建模语言。你可以把它理解为一套“用代码控制建筑生成方式”的规则，例如建筑高度、层数、屋顶样式、立面贴图等。初学阶段不需要马上精通 CGA，但要知道 CityEngine 的优势正是批量、规则化、可复用地生成城市模型。

步骤：CityEngine官网地址、安装和导入模型完整流程

步骤1：从官方渠道获取CityEngine

建议优先从 Esri 官方渠道获取 CityEngine。你可以通过 Esri 官网产品页、ArcGIS 账户后台、所在学校或单位的软件授权入口下载。不要使用来历不明的第三方安装包，尤其是修改版或所谓绿色版。

下载前请确认这些信息：

  • 你的系统是否为 Windows、macOS 或官方支持的平台；
  • 你的电脑显卡是否支持三维显示和 OpenGL 相关能力；
  • 你是否拥有 ArcGIS 组织账号、试用许可、教育许可或商业许可；
  • 安装包版本是否与课程、单位环境或项目要求一致。

如果你是学生，常见路径是通过学校提供的 Esri 教育授权获取 CityEngine。若是企业用户，通常由 ArcGIS 组织管理员分配许可。

步骤2：安装前检查电脑环境

CityEngine 是三维软件，对显卡、内存和磁盘空间有一定要求。正式安装前，建议至少检查以下内容：

  • 操作系统更新到较新的稳定版本；
  • 显卡驱动使用 NVIDIA、AMD 或 Intel 官方驱动，而不是系统默认兼容驱动；
  • 磁盘保留足够空间，用于安装软件、缓存和三维模型数据；
  • 如果项目数据较大，建议使用 SSD；
  • 关闭不必要的杀毒拦截，避免安装组件被误删。

如果你的电脑能流畅运行 ArcGIS Pro 的三维场景，通常运行 CityEngine 的基础学习项目也不会有太大问题。但如果要处理大范围城市模型，内存和显卡性能会明显影响体验。

步骤3：安装CityEngine

安装流程通常比较直接：

  1. 运行官方安装程序；
  2. 选择安装目录，建议不要放在中文路径或过深路径中；
  3. 按安装向导完成核心组件安装；
  4. 安装完成后启动 CityEngine；
  5. 使用 ArcGIS 账号登录，或按单位提供的方式完成许可授权。

如果启动时提示许可不可用，优先检查账号是否已被管理员分配 CityEngine 权限。很多安装失败案例其实不是软件安装问题，而是账号没有对应许可。

步骤4：第一次启动时设置Workspace

CityEngine 启动后通常会要求选择 Workspace。Workspace 是你的工作空间，用于存放工程、场景、规则和资源。建议新手单独创建一个英文路径目录，例如：

D:CityEngine_Workspace

不建议把 Workspace 放在桌面、微信文件目录、网盘同步目录或包含中文特殊字符的路径中。三维模型和贴图文件较多，路径混乱会增加贴图丢失、资源找不到、工程迁移失败的概率。

步骤5：新建CityEngine工程

进入 CityEngine 后，可以新建一个 Project。建议按项目主题命名，例如：

city_demo_2025
campus_model
old_town_3d
planning_block_test

一个基础 CityEngine 工程中常见目录包括：

  • scenes：存放场景文件；
  • rules：存放 CGA 规则文件；
  • assets：存放贴图、模型、材质等资源；
  • data：存放导入的 GIS 数据或外部数据；
  • models：存放生成或导入的三维模型。

新手最容易犯的错误是随手把模型、贴图和规则文件放在不同文件夹，后期移动工程时大量资源路径失效。建议一开始就按目录管理。

步骤6：导入Shapefile等GIS矢量数据

CityEngine 常用于基于 GIS 数据生成城市模型，因此 Shapefile 是很常见的入门数据格式。导入前建议先在 QGIS 或 ArcGIS Pro 中检查数据：

  • 几何类型是否正确，例如地块应为面，路网可为线；
  • 坐标系是否明确，不要出现 unknown coordinate system；
  • 字段是否包含高度、层数、用地类型等建模属性；
  • 数据是否有无效几何、自相交、重复面等问题；
  • 属性字段名尽量使用英文，避免特殊字符。

导入 Shapefile 时，CityEngine 会根据空间参考把要素放到场景中。如果导入后位置很远、比例异常或看不见，通常与坐标系、单位或视图范围有关。

步骤7：导入OBJ、FBX、DAE等三维模型

如果你已有外部三维模型，可以将 OBJ、FBX、DAE 等格式导入 CityEngine。不同格式适合不同场景：

  • OBJ：通用性强，适合静态模型，但材质和层级信息有限；
  • FBX：常用于三维软件和游戏引擎交换，能保留较多模型信息；
  • DAE：Collada 格式，部分 GIS 和三维软件支持较好；
  • DXF：常来自 CAD，适合导入线框、轮廓或建筑平面数据。

导入三维模型后，要重点检查三个问题：位置、单位和贴图路径。很多模型导入后“看不见”，并不是导入失败，而是模型离场景原点很远、比例太小、比例太大，或者相机没有定位到模型。

步骤8：把模型放到正确位置

三维模型通常不像 Shapefile 那样天然带有 GIS 坐标。OBJ、FBX 等模型经常只是局部坐标，例如以模型中心为原点。这时你需要手动调整模型位置，或在导入前通过建模软件、ArcGIS Pro、FME、Blender 等工具进行坐标处理。

如果你要把建筑模型放到真实城市位置，建议采用以下方式：

  1. 先导入带坐标系的底图、地块或道路数据；
  2. 确认场景坐标参考和单位；
  3. 导入模型后根据底图进行平移、旋转、缩放；
  4. 检查模型是否贴合地面；
  5. 保存场景并记录数据来源和坐标转换方式。

步骤9：保存场景并测试重新打开

完成导入后，不要只看当前界面是否正常，还要测试重新打开工程。建议执行：

  1. 保存 Scene；
  2. 关闭 CityEngine；
  3. 重新打开 Workspace 和 Project；
  4. 检查模型是否仍然存在；
  5. 检查贴图是否丢失；
  6. 检查 Shapefile 和三维模型位置是否保持一致。

这个步骤很重要，因为贴图路径、外部引用和工程目录问题，往往只有在重新打开或换电脑后才暴露。

常见坑：CityEngine安装和导入模型最容易出错的地方

1. 安装成功但无法授权

如果 CityEngine 能打开登录界面，但提示许可不可用，优先联系 ArcGIS 组织管理员确认是否分配了 CityEngine 许可。不要反复重装软件，重装通常无法解决授权分配问题。

2. 导入模型后场景里什么都没有

可能原因包括：

  • 模型离当前视图范围太远；
  • 模型比例过小或过大；
  • 模型坐标原点异常；
  • 导入失败但没有注意日志提示；
  • 模型被遮挡或位于地形下方。

可以尝试使用缩放到对象、检查对象属性、临时关闭地形或新建空场景测试导入。

3. Shapefile导入后偏移

Shapefile 偏移通常和坐标系有关。常见情况包括：

  • 缺少 .prj 文件；
  • 经纬度坐标被当成投影坐标使用；
  • 米制投影和度制坐标混用；
  • 数据本身使用地方坐标系或工程坐标系；
  • 不同数据源没有统一到同一空间参考。

建议先在 QGIS 或 ArcGIS Pro 中统一坐标系，再导入 CityEngine。不要只依赖软件自动识别。

4. 模型贴图丢失

OBJ、FBX、DAE 模型常依赖外部贴图文件。如果只复制模型文件，没有复制 textures 文件夹或材质引用路径，导入后可能变成灰色模型。

建议把模型文件和贴图统一放入工程的 assets 或 models 目录中，并保持相对路径稳定。

5. CAD数据导入后比例不对

DXF 或 DWG 来源的数据经常存在单位问题。例如 CAD 中以毫米绘制，但 GIS 场景按米解释，就会导致模型放大 1000 倍。导入前应确认 CAD 绘图单位，并尽量在 CAD 或 GIS 软件中整理后再导入。

方法比较：CityEngine、ArcGIS Pro、Blender该怎么选

工具 更适合的任务 不太适合的任务 入门建议
CityEngine 规则化城市建模、地块批量生成建筑、三维城市规划表达 精细角色建模、复杂动画制作 适合 GIS 数据驱动的城市建模学习
ArcGIS Pro GIS 数据处理、三维场景管理、空间分析、发布服务 复杂规则建模和批量建筑立面生成 适合先整理数据，再与 CityEngine 协同
Blender 精细三维建模、材质、渲染、动画 原生 GIS 坐标处理和规则化城市生成 适合补充模型美化和格式转换
QGIS 矢量数据检查、坐标系转换、字段整理、空间数据预处理 三维城市规则建模 适合在导入 CityEngine 前清洗 GIS 数据

简单来说，如果你的核心任务是“用 GIS 数据批量生成城市三维模型”，CityEngine 是更直接的选择。如果你的任务是数据清洗和空间分析，ArcGIS Pro 或 QGIS 更合适。如果你的任务是把单个建筑做得非常精细，Blender 更有优势。

检查清单：导入CityEngine前后必须确认的事项

安装前检查

  • 安装包来自 Esri 官方或单位授权渠道；
  • 账号已分配 CityEngine 许可；
  • 显卡驱动为官方驱动；
  • 安装路径和 Workspace 路径尽量使用英文；
  • 本地磁盘空间足够。

GIS数据导入前检查

  • Shapefile 是否包含 .shp、.shx、.dbf、.prj 等必要文件；
  • 坐标系是否明确；
  • 几何类型是否符合建模目标；
  • 属性字段是否可用于规则建模；
  • 是否存在无效几何或重复要素。

三维模型导入前检查

  • 模型格式是否为 CityEngine 支持的常见交换格式；
  • 贴图文件是否完整；
  • 模型单位是否明确；
  • 模型原点是否合理；
  • 文件名和路径尽量避免中文、空格和特殊符号。

导入后检查

  • 模型是否在正确位置；
  • 比例是否符合真实尺寸；
  • 是否贴合地面或目标底图；
  • 贴图是否正常显示；
  • 保存并重新打开后资源是否仍然存在。

FAQ：CityEngine入门常见问题

CityEngine 2025版是不是指软件版本一定叫2025？

不一定。这里的“2025版”主要指面向 2025 年学习和项目环境整理的入门教程。CityEngine 的具体版本号应以 Esri 官方发布页面和你的授权后台为准。写项目文档时，建议记录实际安装版本，避免协作时出现兼容问题。

CityEngine官网地址应该去哪里找？

建议从 Esri 官方网站、ArcGIS 产品页面、ArcGIS 组织账户后台或学校和单位提供的软件门户进入。不要从不明网盘或破解资源站下载安装包，以免出现授权异常、组件缺失或安全风险。

CityEngine必须安装ArcGIS Pro吗？

不一定。CityEngine 可以作为独立软件使用。但在实际 GIS 工作流中，ArcGIS Pro 常用于数据处理、坐标转换、三维场景管理和成果发布，两者配合会更顺畅。

CityEngine可以导入Shapefile吗？

可以。Shapefile 是 CityEngine 入门中很常见的数据来源，适合导入地块、建筑底面、道路等矢量数据。导入前要重点检查坐标系、几何类型和属性字段。

CityEngine导入OBJ后没有贴图怎么办？

先检查 OBJ 对应的 MTL 文件和贴图图片是否完整，并确认贴图相对路径没有被破坏。建议把 OBJ、MTL 和 textures 文件夹放在同一个工程资源目录中，再重新导入。

为什么CityEngine导入模型后比例很大或很小？

通常是单位不一致造成的。例如模型按厘米或毫米制作，但 CityEngine 场景按米理解。导入前应确认模型单位，必要时在 Blender、ArcGIS Pro 或其他工具中统一比例。

CityEngine适合做真实城市三维建模吗？

适合做基于规则和 GIS 数据的城市级三维建模，尤其适合规划展示、方案推演和批量生成建筑。但如果要求每栋建筑都达到游戏级精细程度，通常还需要结合 Blender、3ds Max、Maya 或人工精细建模流程。

新手学习CityEngine应该先学CGA吗？

建议先掌握安装、工程管理、数据导入、坐标系和基本规则应用，再系统学习 CGA。直接从 CGA 语法开始，容易忽略 GIS 数据质量和工程组织，后期反而更难排查问题。

结论：先跑通流程，再深入规则建模

学习 CityEngine 不要一开始就追求复杂城市效果。更稳妥的路线是：先从官网渠道获取软件，完成安装和授权；再建立规范的 Workspace 和 Project；然后导入一份干净的 Shapefile 或简单 OBJ 模型；最后检查坐标、比例、贴图和保存结果。

这篇CityEngine最全入门教程2025版（从官网地址到安装到导入模型）的重点，是帮助你把第一条完整工作流跑通。只要安装、数据导入和工程管理不出问题，后续学习 CGA 规则、批量生成建筑、与 ArcGIS Pro 协同和发布三维场景，都会顺畅很多。
