等高线山脊山谷怎么判断?有哪些实用的判读口诀?
“等高线山脊山谷怎么判断?有哪些实用的判读口诀?”是很多 GIS 初学者、测绘制图人员和地形分析用户都会遇到的基础问题。等高线看起来只是一圈圈线，但它直接反映了地表起伏、坡向、水流方向和地貌形态。掌握山脊、山谷的判读方法，不仅能读懂纸质地形图，也能帮助你在 QGIS、ArcGIS Pro 或 DEM 地形分析中检查结果是否合理。
引言
在地形图判读中，山脊和山谷是最常见、也最容易混淆的两类地貌。很多人记住了“凸高为谷、凸低为脊”这句口诀，但真正拿到一张等高线图时，仍然会犹豫：到底是看凸出的方向，还是看高程数字？水流方向又该怎么判断？
本文用 GIS 学习者容易理解的方式，讲清楚等高线山脊山谷怎么判断，并给出几句实用的判读口诀。你可以把它用于地形图识读、野外调查、坡面分析、流域提取结果检查，以及 DEM 生成等高线后的人工校核。
背景
等高线是把地面上高程相同的点连接起来形成的闭合或连续曲线。等高线越密，坡度通常越陡；等高线越疏，坡度通常越缓。山脊和山谷的差别，本质上来自地形的凸起与凹陷。
山脊可以理解为山体向外伸出的高地脊线，两侧地势较低，雨水通常从山脊向两侧流走。山脊线常常是分水线。
山谷可以理解为两侧山坡之间较低的凹槽，雨水通常从两侧汇集到谷底，再沿山谷向低处流动。山谷线常常是汇水线。
在 GIS 工作中，山脊和山谷不只用于读图考试。它们还会影响以下任务：
- 判断道路、管线、步道选线是否跨越沟谷或山脊。
- 检查 DEM 水文分析中的流向、汇流累积和河网提取结果。
- 进行滑坡、泥石流、汇水区和坡面侵蚀风险分析。
- 核对等高线自动生成结果是否符合真实地貌逻辑。
原理
判断等高线山脊山谷，最可靠的方法不是只看某一条线，而是同时看三个信息：等高线弯曲方向、高程数字变化方向、水流方向。

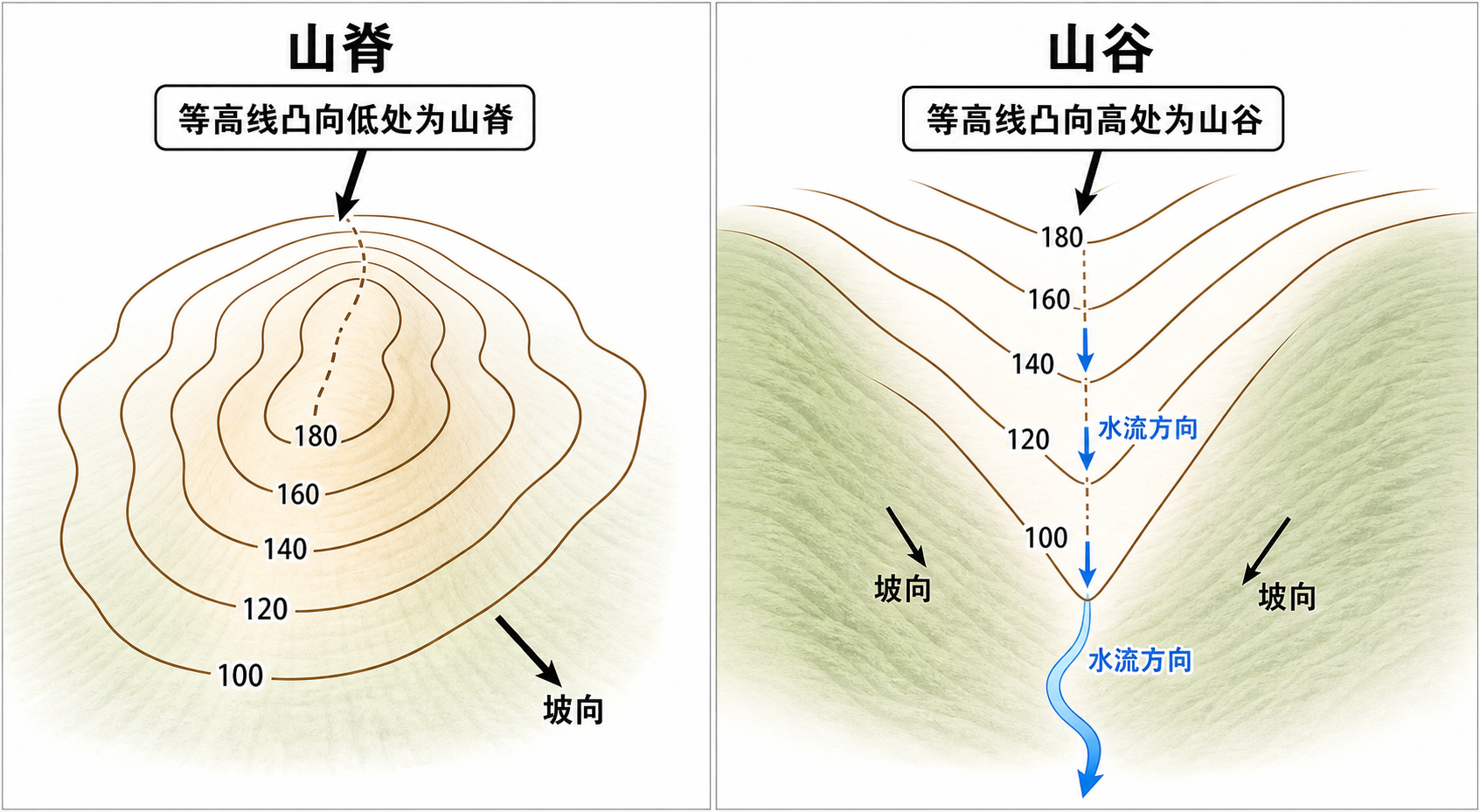

1. 山脊的等高线特征
山脊处的等高线通常呈现向低处凸出的“V”形或“U”形弯曲。也就是说，如果沿着等高线弯曲的尖端方向看，高程数字一般是逐渐降低的。
通俗地说，山脊是高地向低处伸出去，所以等高线的弯曲尖端常指向较低高程区域。雨水不会沿山脊线汇集，而是从山脊两侧分流。
山脊口诀：等高线凸向低处为山脊，水往两边流。
2. 山谷的等高线特征
山谷处的等高线通常呈现向高处凸出的“V”形或“U”形弯曲。也就是说，等高线弯曲的尖端指向高程较高的一侧，而谷底水流方向则指向低处。
很多人容易在这里出错：山谷中的“V”字尖端往往指向上游，也就是高处；水流方向与“V”字尖端方向相反，向低处流。
山谷口诀：等高线凸向高处为山谷，水从谷中向低处流。
3. 为什么不能只看形状
同样是“V”形弯曲，山脊和山谷都可能出现。如果没有高程数字，只凭形状很容易误判。正确做法是先找出高程递增和递减方向，再判断弯曲方向是指向高处还是低处。
在 QGIS 或 ArcGIS Pro 中查看等高线时，也建议打开等高线高程标注，或者叠加 DEM 阴影图。这样可以同时看到线形、高程和地形明暗，判读会更稳。
步骤
下面给出一套可重复使用的等高线山脊山谷判断步骤。无论你看的是纸质地形图，还是 GIS 软件中的等高线图层，都可以按这个顺序操作。
步骤一：先确认等高距和高程数字
等高距是相邻两条等高线之间的高程差，例如 10 米、20 米或 50 米。读图前先确认等高距，避免把高低方向看反。
- 找到图例中的等高距说明。
- 查看计曲线或标注线上的高程数字。
- 判断哪个方向高程升高，哪个方向高程降低。
如果图上没有每条线都标注高程，可以从已标注的计曲线向外推算。一般较粗的等高线为计曲线，便于快速读数。
步骤二：寻找等高线明显弯曲的位置
山脊和山谷通常不会出现在完全平直的等高线段上，而是出现在等高线向外凸出或向内凹入的位置。你可以重点寻找连续多条等高线共同形成的“V”形或“U”形弯曲。
- 多条等高线弯曲方向一致，说明这里可能存在明显地貌。
- 弯曲越连续，山脊或山谷特征越明显。
- 不要只根据一条局部弯曲的等高线下结论。
步骤三：判断弯曲尖端指向高处还是低处
这是核心步骤。找到弯曲尖端后，比较尖端方向上的高程与反方向上的高程。
- 如果等高线弯曲尖端指向低高程方向，通常是山脊。
- 如果等高线弯曲尖端指向高高程方向，通常是山谷。
可以直接记住一句话：
凸低为脊，凸高为谷。
这句口诀适合快速判读，但前提是你已经正确识别了高程升降方向。
步骤四：用水流方向复核
水总是从高处向低处流。山脊是分水线，水从山脊向两侧流散；山谷是汇水线，水从两侧坡面汇入谷底，再沿谷底向低处流。
- 山脊：水流方向通常垂直或斜交山脊线，向两侧分开。
- 山谷：水流方向通常沿谷底线向低处汇流。
- 等高线与最大坡降方向近似垂直，水流会大致垂直穿过等高线。
如果你判断某处是山谷，但水流方向却像从中间向两侧分散，就需要重新检查高程数字是否读反。
步骤五：在 GIS 软件中辅助验证
如果你使用 QGIS 或 ArcGIS Pro，可以通过 DEM、阴影图和坡向分析辅助判断等高线山脊山谷。
- 加载 DEM 数据，生成山体阴影图，观察明暗变化和地形起伏。
- 叠加等高线图层，检查弯曲位置是否与山体形态一致。
- 使用流向或汇流累积工具，查看山谷位置是否出现汇流。
- 使用剖面线工具，沿疑似山脊或山谷绘制高程剖面。
在 QGIS 中，可以使用“栅格地形分析”相关工具生成阴影图、坡度和坡向；在 ArcGIS Pro 中，可以使用 Spatial Analyst 工具箱中的 Hillshade、Slope、Aspect、Flow Direction 等工具进行辅助分析。
常见坑
1. 只背口诀，不看高程数字
“凸高为谷、凸低为脊”很实用，但它不是让你跳过高程判断。如果高程升降方向看错，口诀也会被用反。
2. 把山谷的 V 字尖端当成水流方向
山谷等高线的 V 字尖端通常指向高处，也就是上游方向。水流方向则从高处流向低处，往往与 V 字尖端方向相反。
3. 忽略图幅方向和标注方向
不要默认地图上方就是高处，也不要默认北方就是上坡方向。高低必须由高程数字决定，而不是由纸面方向决定。
4. 把单条线的局部弯曲误判为山脊或山谷
真实的山脊、山谷通常会让多条等高线连续弯曲。如果只有一条线轻微弯折，可能只是制图综合、数据精度或局部噪声造成的。
5. 忽略 DEM 分辨率造成的误差
从 DEM 自动生成等高线时，DEM 分辨率越粗，小型沟谷和细窄山脊越容易被平滑掉。此时等高线可能看起来过于圆滑，山脊山谷特征不明显。
6. 没有区分山脊线和分水岭
山脊常常是分水线，但并不是所有山脊线都等同于完整流域边界。流域分水岭需要结合更大范围的地形和水文分析来判断。
方法比较
| 判断方法 | 适用场景 | 优点 | 局限 |
|---|---|---|---|
| 口诀法：凸低为脊，凸高为谷 | 纸质地形图、考试读图、快速判读 | 简单直观，速度快 | 必须先正确判断高程升降方向 |
| 水流方向法 | 山谷、沟谷、汇水线判断 | 符合地形水文逻辑，适合复核 | 需要理解水从高处向低处流，并结合等高线垂直方向判断 |
| 阴影图叠加法 | QGIS、ArcGIS Pro 中检查地貌形态 | 视觉效果清晰，适合初学者 | 受光照方位影响，不能完全替代高程判断 |
| DEM 水文分析法 | 流域分析、河网提取、工程选址 | 可量化，可批量处理 | 依赖 DEM 质量、填洼处理和参数设置 |
| 剖面分析法 | 复杂地形、争议位置复核 | 能直接看到高程起伏 | 需要选择合适剖面方向，操作稍慢 |
实际工作中，建议不要只依赖一种方法。最稳妥的组合是：先用口诀快速判断，再用高程数字确认，最后用水流方向或 DEM 阴影图复核。
检查清单
当你需要判断等高线山脊山谷时，可以按下面清单逐项检查：
- 是否已经确认等高距？
- 是否找到了高程数字或计曲线？
- 是否明确哪个方向高程升高、哪个方向高程降低？
- 等高线弯曲是否由多条线连续形成，而不是单条线偶然弯折？
- 弯曲尖端是指向高处还是低处？
- 如果尖端指向低处，是否符合山脊特征？
- 如果尖端指向高处，是否符合山谷特征？
- 水流方向是否与判断结果一致？
- 是否叠加了 DEM 阴影图、坡度图或水流分析结果进行复核？
- 是否考虑了 DEM 分辨率、等高线平滑和数据精度问题？
如果以上问题都能回答清楚，山脊山谷的判读结果通常就比较可靠。
FAQ
等高线山脊山谷怎么判断最简单？
最简单的方法是看等高线弯曲方向和高程变化：等高线凸向低处为山脊，凸向高处为山谷。可以记作“凸低为脊，凸高为谷”。但在使用口诀前，一定要先确认高程数字，不能凭地图上下方向判断高低。
等高线山谷的 V 字尖端指向哪里？
山谷等高线的 V 字尖端通常指向高处，也就是上游方向。水流方向则从高处流向低处，因此常常与 V 字尖端方向相反。
山脊的等高线为什么凸向低处？
山脊是高地向外延伸的地貌，两侧地势较低。等高线在山脊处会沿着高地伸出方向向低处弯曲，所以表现为凸向低处。山脊两侧通常是水流分散的方向。
山谷和山脊都像 V 字形，怎么避免混淆？
不要只看 V 字形本身，而要看 V 字尖端指向的高程。如果尖端指向高处，多数是山谷；如果尖端指向低处，多数是山脊。同时用水流方向复核：山谷汇水，山脊分水。
在 QGIS 中如何辅助判断山脊山谷？
可以把 DEM 生成山体阴影图，再叠加等高线图层。山谷通常与汇流路径一致，山脊通常位于两侧坡面分界处。还可以生成坡度、坡向、流向和汇流累积图层，辅助检查等高线判读是否正确。
等高线越密代表什么？
等高线越密，说明单位水平距离内高程变化越大，坡度通常越陡。等高线越疏，说明坡度较缓。但等高线密度本身不能直接判断山脊或山谷，还要结合弯曲方向和高程数字。
没有高程标注的等高线图还能判断山脊山谷吗？
可以初步判断，但可靠性较低。最好找到图例、计曲线、DEM 数据或其他高程参考。如果完全不知道高低方向，仅凭线形很容易把山脊和山谷看反。
结论
判断等高线山脊山谷，核心不是死记硬背，而是理解地形逻辑。最实用的口诀是：凸低为脊，凸高为谷；山脊分水，山谷汇水。
具体操作时，先确认等高距和高程数字，再观察等高线弯曲方向，最后用水流方向、阴影图或 DEM 水文分析结果复核。对于 GIS 读者来说，把等高线判读与 QGIS、ArcGIS Pro 中的 DEM 分析结合起来，会比单纯看图更准确，也更接近真实项目中的工作方式。
下次遇到“等高线山脊山谷怎么判断”这类问题，可以按本文的步骤逐项检查：看高程、看弯曲、看水流。只要这三点一致，判读结果通常就不会错。
