等高线地形图如何判读?有哪些关键的地貌特征?

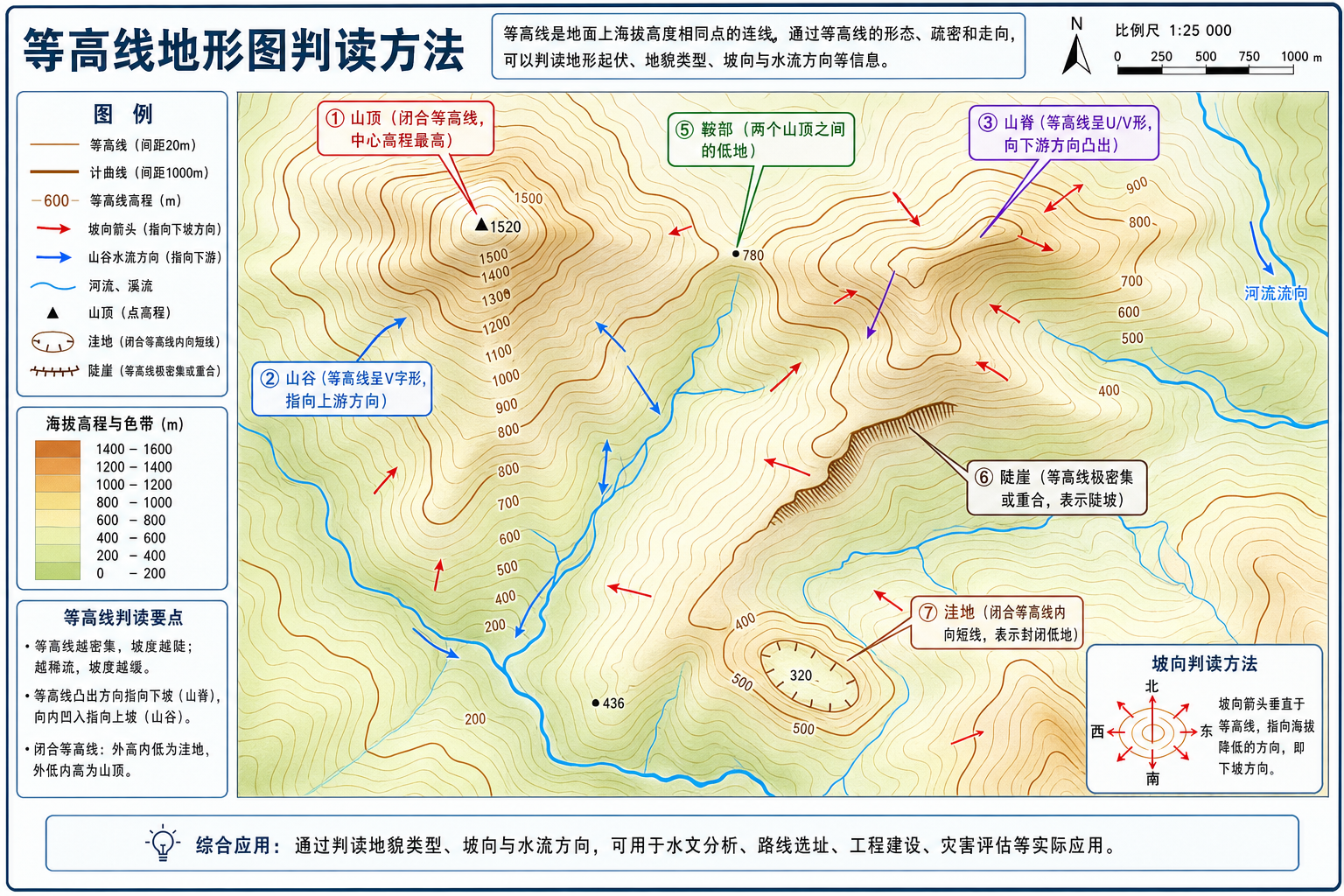

等高线地形图如何判读?有哪些关键的地貌特征? 这是 GIS 学习和野外制图中非常基础但容易出错的问题。很多同学能看懂“线越密坡越陡”，却在山脊、山谷、鞍部、陡崖、闭合洼地等地貌判断上反复混淆。本文用一套实用判读流程，帮助你在纸质地形图、QGIS/ArcGIS Pro 等 GIS 软件中的等高线图上快速识别主要地貌特征，并检查判断是否合理。
引言：等高线地形图判读先看什么
等高线地形图判读不要一开始就盯着局部线条看，而应先建立整体地形印象。正确顺序通常是：先看图名和比例尺，再看等高距，然后判断高程增减方向，最后识别局部地貌特征。
在 GIS 工作中，等高线常来自 DEM 数字高程模型提取，也可能来自测绘地形图矢量化。无论数据来源如何，判读逻辑基本一致：等高线表示同一高程点连接形成的线，高程值、线的形态和线间距共同表达地表起伏。
如果只记一个原则：等高线不是普通线条，而是地形表面的“高度切片”。你看到的每一圈、每一个弯曲、每一处密集，背后都对应真实的坡面、沟谷或山体结构。
背景：为什么等高线地形图容易判读错误
等高线地形图判读错误，通常不是因为概念完全不会，而是因为没有同时使用多个判断依据。常见错误包括把山谷看成山脊、把闭合洼地看成山顶、忽略等高距导致坡度判断失真，以及在 GIS 软件中没有检查坐标系和高程单位。
例如，两组形状相似的“V”字形等高线，一组可能表示山谷，另一组可能表示山脊。仅看线的弯曲方向不够，还必须结合高程标注和水流方向。
在 QGIS、ArcGIS Pro 或其他 GIS 软件中，等高线还可能受到 DEM 分辨率、平滑算法、插值方法和数据噪声影响。一个粗分辨率 DEM 生成的等高线，可能把小沟谷概化掉；一个带噪声的 DEM，则可能生成大量碎小闭合圈，误导地貌判断。
原理：等高线地形图如何表达地形
等高线是把地表上高程相同的点连接起来形成的线。等高线地形图通过线的数值、疏密、闭合形态和弯曲方向表达地形起伏。
1. 等高距决定垂直变化尺度
等高距是相邻两条等高线之间的高程差。例如等高距为 10 米，表示每跨过一条等高线，高程增加或减少 10 米。判读坡度前必须先确认等高距，否则“线密”只能说明相对陡缓，不能判断实际坡度大小。
2. 等高线疏密反映坡度陡缓
- 等高线密集：单位水平距离内高程变化大，坡度较陡。
- 等高线稀疏：单位水平距离内高程变化小，坡度较缓。
- 等高线间距均匀：坡面较稳定，可能是较规则的斜坡。
- 等高线由疏变密：坡度逐渐变陡。
- 等高线由密变疏：坡度逐渐变缓。
3. 闭合等高线表示山顶或洼地
闭合等高线不一定都是山顶。判断关键是看高程向内是升高还是降低。
- 向内高程升高：通常表示山顶、山丘或高地。
- 向内高程降低：通常表示洼地、盆地或坑地。
- 有示坡线的闭合圈：短线指向低处时，常用于标示洼地。
4. “V”字形等高线用于识别山谷和山脊
山谷与山脊是等高线地形图判读中最容易混淆的两个地貌。一般情况下，等高线穿越沟谷时会形成指向高处的“V”字形；等高线经过山脊时，“V”字或弯曲凸出方向通常指向低处。
更稳妥的做法是结合水流方向判断：水总是从高处流向低处，山谷往往是汇水通道，山脊往往是分水边界。
步骤：等高线地形图如何判读
下面给出一套适合 GIS 初学者和实际制图检查的等高线地形图判读流程。无论你使用纸质图、QGIS、ArcGIS Pro，还是 WebGIS 地形底图，都可以按这个顺序检查。
步骤一：确认比例尺、等高距和高程单位
- 查看地图比例尺，判断图上距离与实地距离的关系。
- 查看等高距，例如 5 米、10 米、20 米或 50 米。
- 确认高程单位是米还是英尺。
- 如果在 GIS 软件中查看，检查图层字段中的高程属性是否为真实高程值。
这一步很重要。相同线间距在 5 米等高距和 50 米等高距下代表完全不同的坡度。
步骤二：判断整体高低方向
先寻找地图中的高程标注点、计曲线标注或闭合等高线。计曲线通常比普通等高线更粗，并带有高程数字。通过这些高程值，可以确定地形整体是向哪个方向升高、向哪个方向降低。
- 从低值等高线向高值等高线移动，表示地势升高。
- 从高值等高线向低值等高线移动，表示地势降低。
- 闭合圈内部若数值更高，优先判断为山顶或高地。
- 闭合圈内部若数值更低，优先判断为洼地或盆地。
步骤三：用等高线疏密判断坡度
判断坡度时，不要只看一小段线。建议沿坡面方向观察一组等高线的间距变化。
- 线密且连续：可能是陡坡、山坡上部或沟谷侧壁。
- 线稀且连续：可能是缓坡、台地或河谷平地。
- 线突然非常密集甚至重合：可能是陡崖、断崖或数据生成异常。
- 线呈阶梯状疏密交替：可能是阶地、平台与坡坎组合地形。
步骤四：识别山顶和山丘
山顶通常表现为一组向内高程逐渐增加的闭合等高线。闭合圈越小，说明顶部范围越集中；闭合圈之间间距越密，说明山顶周边坡面越陡。
判读山顶时要检查三个点：
- 闭合等高线内部是否比外部高。
- 是否存在高程点、三角点或峰顶标注。
- 周围水流是否大致向外分散。
步骤五：识别洼地和盆地
洼地与山顶一样常表现为闭合等高线，但高程方向相反。洼地内部高程低于外围，水流可能向中心汇集。
在传统地形图中，洼地常用带短线的闭合等高线表示，短线指向低处。在 GIS 自动生成的等高线中，洼地不一定有短线标识，因此必须查看高程值。
步骤六：识别山谷
山谷是水流汇集和下切形成的低地。等高线穿过山谷时常呈“V”字形或“U”字形弯曲，尖端通常指向高处。
判断山谷可以按以下方法：
- 找到等高线明显向上游方向弯曲的位置。
- 检查弯曲尖端附近是否为相对低处。
- 观察相邻等高线是否形成连续的沟槽形态。
- 如果有河流图层，检查河流是否位于谷底。
在 GIS 分析中，可以叠加 DEM 阴影图、坡向图或水系图辅助判断山谷。单独看等高线时，山谷和山脊的混淆概率较高。
步骤七：识别山脊
山脊是地形向两侧降低的高地线，也是分水岭常出现的位置。等高线经过山脊时，弯曲方向通常指向低处，与山谷相反。
判断山脊可以看三个特征：
- 山脊线两侧高程逐渐降低。
- 水流从山脊两侧向外分散。
- 等高线弯曲凸出方向通常指向低处。
在实际工作中，山脊常用于流域边界划分、道路选线、通信站点选址和地形可视域分析。
步骤八：识别鞍部
鞍部是两个山顶之间相对较低、两个山谷之间相对较高的过渡位置，形态类似马鞍。它通常是越岭道路、山口和分水岭通过的位置。
等高线地形图上的鞍部常表现为两组闭合高地之间的低凹区域，附近等高线呈相对对称的弯曲形态。判读时要同时看四个方向：两个方向通向较高山顶，另两个方向通向较低谷地。
步骤九：识别陡崖和坡坎
陡崖通常表现为等高线极度密集，甚至在图上几乎重合。坡坎则可能表现为局部线距突然变密，再迅速变疏。
如果你在 GIS 软件中看到等高线局部异常密集，需要判断它是真实地貌还是数据问题。DEM 分辨率过粗、插值异常或高程噪声，都可能生成假陡坎。
步骤十：结合 GIS 辅助图层验证
在 QGIS 或 ArcGIS Pro 中，建议将等高线与以下图层叠加验证：
- DEM 阴影图：帮助直观看出山体、沟谷和坡面起伏。
- 坡度图：验证等高线密集区是否对应陡坡。
- 坡向图：帮助判断坡面朝向和水流趋势。
- 水系图：验证山谷和沟道位置。
- 遥感影像：辅助识别崖壁、沟谷、河漫滩和人工地貌。
常见坑：等高线地形图判读容易犯的错误
错误一：只看形状，不看高程值
山顶、洼地、山谷、山脊都可能出现闭合或弯曲形态。如果不看高程标注，很容易把地貌判断反。任何关键判断都应回到高程值验证。
错误二：把所有闭合圈都当成山顶
闭合等高线可能表示山顶，也可能表示洼地。判断依据是向内高程升高还是降低，而不是是否闭合。
错误三：把“V”字尖端方向简单记死
“山谷 V 指高处，山脊 V 指低处”是常用经验，但复杂地形中线形会受制图综合影响。更可靠的方法是结合高程变化、水流方向和周边地貌整体判断。
错误四：忽略等高距导致坡度误判
两张图上的等高线同样密集，但如果等高距不同，实际坡度可能差异很大。进行工程选址、道路规划或灾害风险分析时，必须检查等高距。
错误五：直接相信自动生成的等高线
GIS 软件从 DEM 自动提取等高线时，结果依赖 DEM 分辨率、垂直精度和预处理质量。若 DEM 存在空洞、条带噪声或异常高程值，等高线也会出现碎线、毛刺和异常闭合圈。
错误六：没有检查坐标系和高程单位
在 GIS 中计算坡度、距离或提取等高线前，应检查数据坐标系。如果水平单位是度而不是米，直接进行距离或坡度分析可能得到错误结果。高程单位也要统一，避免米和英尺混用。
方法比较：纸质地形图、GIS 等高线和 DEM 阴影图怎么配合
| 方法 | 优势 | 局限 | 适用场景 |
|---|---|---|---|
| 纸质等高线地形图 | 标注规范，适合学习基础判读 | 更新慢，难以叠加分析 | 地形图判读训练、野外前期读图 |
| GIS 矢量等高线 | 可查询高程属性，可叠加水系、道路、影像 | 依赖数据质量，线形可能受平滑影响 | 空间分析、制图、工程规划 |
| DEM 阴影图 | 地形起伏直观，山脊山谷容易观察 | 受光照方向影响，不能直接替代高程判断 | 辅助识别地貌、检查等高线合理性 |
| 坡度图 | 能定量表达陡缓变化 | 对 DEM 噪声敏感 | 滑坡风险、道路选线、建设适宜性分析 |
| 坡向图 | 能判断坡面朝向和汇流趋势 | 平坦区坡向不稳定 | 水文分析、生态分析、日照分析 |
实际工作中，不建议只用一种方法。等高线负责表达高程结构，DEM 阴影图负责增强视觉理解，坡度图和水系图负责验证地貌判断。
检查清单：判读等高线地形图前后要确认什么
- 是否确认地图比例尺和等高距？
- 是否确认高程单位是米、英尺还是其他单位？
- 是否找到计曲线或高程标注来判断高低方向？
- 闭合等高线内部是升高还是降低？
- 山谷判断是否结合了水流方向？
- 山脊判断是否检查了两侧是否向外降低？
- 坡度判断是否同时考虑等高线间距和等高距？
- 陡崖或密集等高线是否可能由 DEM 噪声造成？
- 在 GIS 软件中是否检查了坐标系和高程字段？
- 是否叠加 DEM 阴影图、水系图或遥感影像进行验证？
FAQ：等高线地形图判读常见问题
1. 等高线地形图如何快速判断山谷和山脊？
先看等高线弯曲形态，再看高程值和水流方向。山谷通常是相对低处，水流汇集，等高线“V”字尖端多指向高处；山脊通常是相对高处，水流向两侧分散，弯曲凸出方向多指向低处。
2. 等高线越密一定坡度越大吗？
在同一张图、同一等高距条件下，等高线越密通常坡度越大。但如果比较不同地图，必须先确认等高距和比例尺，否则不能直接比较坡度大小。
3. 闭合等高线一定表示山顶吗？
不一定。闭合等高线可能表示山顶，也可能表示洼地。向内高程升高是山顶，向内高程降低是洼地。如果图上有示坡线，短线通常指向低处，可帮助识别洼地。
4. GIS 软件自动生成的等高线可以直接用于判读吗？
可以作为基础数据，但不建议不加检查就直接用于结论判断。应检查 DEM 分辨率、垂直精度、坐标系、高程单位和异常值，并叠加阴影图或水系图验证。
5. 为什么同一个区域的等高线在不同数据源中不一样？
原因通常包括 DEM 分辨率不同、采样时间不同、插值方法不同、平滑参数不同以及原始高程数据精度不同。高分辨率数据会表现更多细节，低分辨率数据会概化小地貌。
6. 初学者学习等高线地形图判读，最应该先掌握哪些地貌？
建议先掌握山顶、洼地、山谷、山脊、鞍部、陡坡、缓坡和陡崖。这些是后续学习流域分析、坡度分析、地形制图和工程选址的基础。
结论：用“数值、形态、疏密、验证”四步读懂等高线
等高线地形图如何判读，核心不是死记单个图形，而是建立稳定的判断流程。先看高程数值，确定整体高低方向；再看等高线形态，识别山顶、洼地、山谷、山脊和鞍部；然后看线距疏密，判断坡度陡缓；最后用 DEM 阴影图、水系图、坡度图或遥感影像进行验证。
对于 GIS 读者来说，等高线地形图判读不仅是地图阅读能力，也是空间分析能力的基础。只要把等高距、高程方向、地貌形态和数据质量检查结合起来，就能显著减少误判，并为后续的地形分析、流域划分、工程选址和制图表达打下可靠基础。
