等高线山脊山谷怎么判断?有哪些实用的判读口诀? 这是很多 GIS 初学者、测绘制图学习者和地形分析人员都会遇到的问题。看等高线图时，山脊和山谷都表现为一组弯曲的等高线，如果只记“凸向高处”或“凸向低处”，很容易在考试、野外判图或 GIS 地形分析中混淆。本文从等高线的基本原理出发，结合 DEM、坡向、水流方向等 GIS 视角，讲清楚山脊山谷的判断方法和实用口诀。
引言：为什么等高线山脊山谷容易看反
等高线是地形图中连接相同高程点的曲线。山脊和山谷都不是单独一条线，而是由一组连续弯曲的等高线共同表达出来的地貌形态。问题在于：从平面图上看，它们都可能呈现“V”形或“U”形弯曲，所以初学者经常把山脊误判为山谷。
在 GIS 工作中，这个判断并不只是考试题。做坡度坡向分析、水文汇流分析、地貌分类、地形制图、野外踏勘路线设计时，都需要理解山脊线和山谷线的位置。如果等高线山脊山谷判断错，后续的流域边界、汇流路径和地形解释也会出错。
背景：等高线山脊山谷判断要看哪些信息
判断等高线山脊山谷，不能只盯着某一条等高线的形状，而要同时观察三类信息：
- 高程数值：看等高线标注值是向哪个方向增大、向哪个方向减小。
- 弯曲方向：看等高线的尖端或凸出部分指向高处还是低处。
- 地表水流方向：水总是大体从高处流向低处，山谷通常是汇水通道，山脊通常是分水边界。
很多口诀其实都是围绕这三点展开。只要能把“高低变化”和“水流方向”联系起来，等高线山脊山谷怎么判断就会变得非常稳定。
原理：山脊和山谷在地形上的本质区别
山脊是什么
山脊是地形中相对高起、向两侧降低的长条状地带。可以把它理解为山体上的“屋脊”或“分水线”。雨水落在山脊附近，会分别流向两侧。
在等高线图上，山脊处的等高线通常向低处弯曲。也就是说，等高线的凸出方向指向较低高程的一侧。
山谷是什么
山谷是地形中相对低凹、两侧较高的长条状地带。它通常是水流汇集和下切的位置。沟谷、溪流、河谷都属于常见的山谷形态。
在等高线图上，山谷处的等高线通常向高处弯曲。也就是说，等高线的尖端或凸出方向指向较高高程的一侧，水流方向则与尖端方向相反，从高处沿谷地流向低处。
最核心的一句话

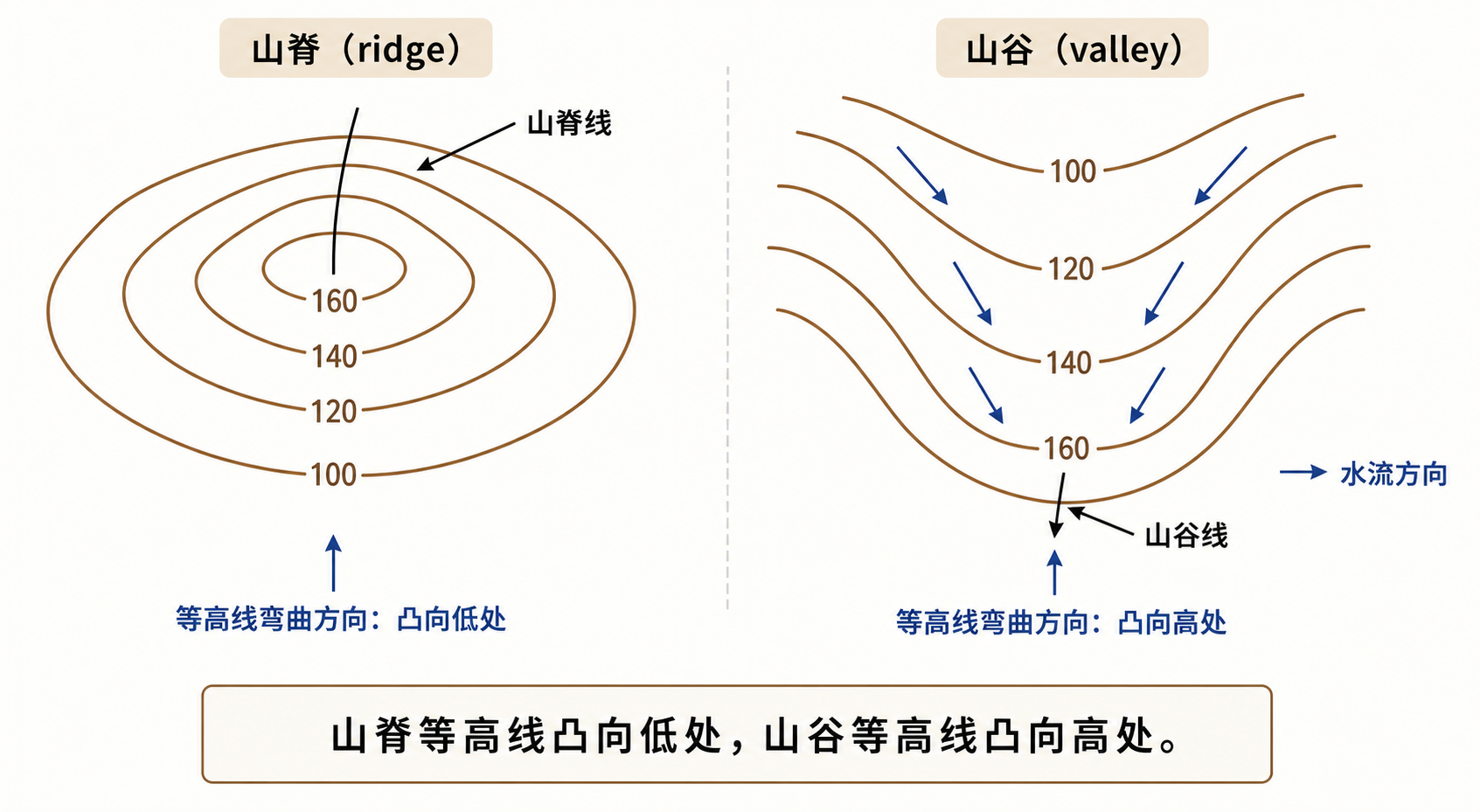

山脊等高线凸向低处，山谷等高线凸向高处；山脊分水，山谷汇水。
这句话是判断等高线山脊山谷最实用的核心口诀。前半句看等高线形态，后半句看地貌功能。两者结合，误判概率会明显降低。
步骤：等高线山脊山谷怎么判断
步骤一：先找高程数值变化方向
不要一上来就看“V”形尖端。第一步应该先读高程数值，判断图上哪边高、哪边低。
- 找到带注记的等高线，例如 100 米、120 米、140 米。
- 沿相邻等高线观察高程是递增还是递减。
- 标出一个大致的“高处方向”和“低处方向”。
如果没有明确高程注记，可以结合山顶闭合等高线、河流、水系、坡向符号或图例辅助判断。但在正式判读中，优先相信高程数值。
步骤二：观察等高线弯曲方向
找到一组连续弯曲的等高线，观察它们是向高处弯还是向低处弯。
- 等高线凸向低处：多为山脊。
- 等高线凸向高处：多为山谷。
这里的“凸向”可以理解为等高线弯曲的尖端指向。很多同学会把“开口方向”和“尖端方向”混在一起，建议统一看尖端或弯曲最突出的方向。
步骤三：用水流方向复核
水流方向是验证山谷判断的好方法。地表水从高处流向低处，通常沿山谷线汇集下泄，而不会沿山脊线汇集。
- 如果某条弯曲带两侧较高，中间较低，水会向中间汇集，这是山谷。
- 如果某条弯曲带中间较高，两侧较低，水会向两侧分流，这是山脊。
在 GIS 软件中，如果你有 DEM 数据，可以生成流向和汇流累积结果。高汇流累积值常常出现在谷地或沟道中，而山脊附近的汇流累积值通常较低。
步骤四：用剖面线想象地形起伏
如果仍然不确定，可以在脑中或 GIS 软件里做一条垂直于疑似山脊、山谷的剖面线。
- 剖面中间高、两侧低：是山脊。
- 剖面中间低、两侧高：是山谷。
在 QGIS、ArcGIS Pro 中，可以使用 DEM 生成地形剖面。对于复杂地形，剖面图比单纯看等高线更直观。
步骤五：结合实际地貌和影像判断
等高线图如果来自 DEM 自动生成，在局部区域可能受数据精度、等高距、插值方式影响。实务中建议叠加以下数据进行复核：
- DEM 阴影晕渲图；
- 遥感影像或正射影像；
- 河流、沟道、水系线数据；
- 坡向、坡度、曲率分析结果。
如果等高线显示为山谷，同时影像上也能看到沟道或植被带，水文分析也显示汇流，那么判断就比较可靠。
常见坑：等高线山脊山谷判读最容易错在哪里
只背口诀，不看高程数值
“山谷凸高、山脊凸低”很有用，但前提是你已经知道哪里高、哪里低。如果高低方向看反，口诀也会被用反。因此，判断等高线山脊山谷时，第一步永远是读高程。
把等高线开口方向当成凸出方向
很多 V 形等高线有“尖端”和“开口”两个方向。判读口诀中的“凸向”通常指弯曲尖端指向，而不是开口方向。建议在图上用笔标出尖端，再判断它指向高处还是低处。
忽略等高距和局部地形细节
等高距越大，细小沟谷和次级山脊越容易被概化。比如 20 米等高距的地形图，可能看不出 5 米深的小沟。GIS 中自动生成等高线时，如果 DEM 分辨率较粗，也会让山脊山谷形态变得模糊。
把闭合等高线误认为山脊或山谷
闭合等高线通常表示山顶、洼地或盆地。山脊和山谷通常表现为长条状、连续延伸的弯曲等高线。遇到闭合圈时，要先判断它是高地还是洼地，再考虑是否有山脊或谷地从中延伸。
没有区分自然山谷和人工沟渠
在城市、矿区、农田或道路边坡区域，等高线可能受到人工工程影响。排水沟、路堑、堤坝也会形成类似山谷或山脊的线性地貌。实际项目中要结合影像和工程资料判断。
方法比较：口诀判读、剖面判读和 GIS 分析怎么选
| 方法 | 适用场景 | 优点 | 局限 |
|---|---|---|---|
| 等高线口诀判读 | 考试、纸质地形图、快速识别 | 速度快，容易记忆 | 复杂地形中容易受高程方向影响而误判 |
| 地形剖面判读 | 不确定山脊山谷时复核 | 直观显示中间高低关系 | 需要选对剖面方向，操作稍慢 |
| DEM 阴影晕渲 | GIS 制图、地貌解释 | 视觉效果好，能看整体起伏 | 受光照方向影响，可能产生视觉错觉 |
| 水文分析 | 流域提取、沟谷识别、汇流分析 | 适合自动化和批量分析 | 依赖 DEM 质量，需要填洼、流向等预处理 |
| 坡向和曲率分析 | 地貌分类、精细地形分析 | 适合识别凸形和凹形地貌 | 参数解释门槛较高，对噪声敏感 |
对于 GIS 学习和实际项目，推荐的顺序是：先用等高线口诀快速判断，再用高程数值复核，最后用 DEM 阴影、剖面或水文分析验证。不要只依赖单一方法。
检查清单：等高线山脊山谷实用判读口诀
下面这组检查清单适合在看图、考试和 GIS 制图时直接使用。
- 先看高程：高程数值向哪里增大，哪里就是高处。
- 再看弯曲：等高线凸向低处，多为山脊。
- 再看弯曲：等高线凸向高处，多为山谷。
- 看水流：山谷汇水，山脊分水。
- 看剖面：中间高两侧低是山脊，中间低两侧高是山谷。
- 看连续性：山脊和山谷通常沿一定方向连续延伸，不是孤立的一小段。
- 看辅助数据：能叠加 DEM、阴影、影像、水系时，尽量交叉验证。
推荐记忆口诀
山脊凸低像屋脊，雨水两边离；山谷凸高像沟槽，水流谷中跑。
凸低为脊，凸高为谷；脊上分水，谷中集水。
先判高低，再看凸向；不看数值，口诀易错。
如果只记一句，建议记“凸低为脊，凸高为谷；脊分水，谷汇水”。这句最短，也最适合快速判读等高线山脊山谷。
FAQ：等高线山脊山谷常见问题
等高线山脊山谷怎么判断最快？
最快的方法是先看高程递变方向，再看等高线弯曲方向。等高线凸向低处是山脊，凸向高处是山谷。最后用水流方向复核：山谷汇水，山脊分水。
为什么山谷等高线是凸向高处？
因为山谷是两侧高、中间低的地貌。等高线穿过谷地时，会沿着谷底向上游方向弯曲，而上游通常是高处，所以山谷等高线表现为凸向高处。
为什么山脊等高线是凸向低处？
山脊是中间高、两侧低的长条状地貌。等高线绕过山脊时，会向坡下方向突出，因此在平面图上常表现为凸向低处。
等高线 V 字形一定是山谷吗？
不一定。V 字形只是形态特征，不能单独作为判断依据。要结合高程数值判断 V 字尖端指向高处还是低处。尖端指向高处通常是山谷，尖端指向低处通常是山脊。
在 QGIS 或 ArcGIS Pro 中怎么辅助判断山脊山谷？
可以用 DEM 生成等高线、阴影晕渲、坡度、坡向和地形剖面。若做水文分析，还可以生成流向和汇流累积。汇流累积较高的线性区域通常对应山谷或沟道，分水边界附近通常对应山脊。
等高线太密会影响山脊山谷判断吗？
等高线密集表示坡度较陡，不一定表示山脊或山谷。山脊山谷主要看等高线的弯曲形态和高程关系。等高线太密时，建议放大查看或结合 DEM 阴影图判断。
没有高程标注时还能判断吗？
可以尝试结合山顶闭合圈、水系线、坡向、地貌常识和影像判断，但可靠性会下降。没有高程标注时，不建议只凭 V 形方向下结论。
结论：判断等高线山脊山谷要把口诀和高程结合起来
等高线山脊山谷怎么判断，核心不是死背形状，而是理解地形关系。山脊是中间高、两侧低的分水地带；山谷是中间低、两侧高的汇水地带。落实到等高线图上，就是“山脊等高线凸向低处，山谷等高线凸向高处”。
实际判读时，建议按“读高程、看凸向、判水流、查剖面、用 GIS 复核”的顺序操作。这样既能应对基础地形图判读，也能服务于 DEM 分析、流域提取、地形制图和野外踏勘等 GIS 工作。
