除了山脊和山谷以外还有什么地形？我们一起来在等高线图中看看
在学习“除了山脊和山谷以外还有什么地形？我们一起来在等高线图中看看”这个问题时，很多 GIS 初学者会先记住山脊线和山谷线，却忽略了等高线图还能识别山顶、鞍部、陡崖、缓坡、陡坡、盆地等典型地形。本文以等高线判读为主线，结合 QGIS 和 DEM 数据的实际 GIS 工作流，帮助你把地形概念和地图判读方法对应起来。
引言：为什么不能只会看山脊和山谷
等高线图是 GIS、测绘、地理教学和户外地形分析中最常见的基础地图之一。所谓等高线，是指地图上高程相同点连接形成的线。只要理解等高线的形态、疏密和高程变化方向，就能从二维地图中推断三维地形。
在实际工作中，只会判断山脊和山谷是不够的。例如，做坡度分析时需要识别陡坡和缓坡；做选址分析时要避开陡崖和沟谷；做水文分析时要理解山顶、分水岭、汇水区和低洼盆地之间的关系。对于 GIS 读者来说，等高线判读不是死记图形，而是理解地形与空间分析之间的联系。
背景：等高线图中常见地形有哪些

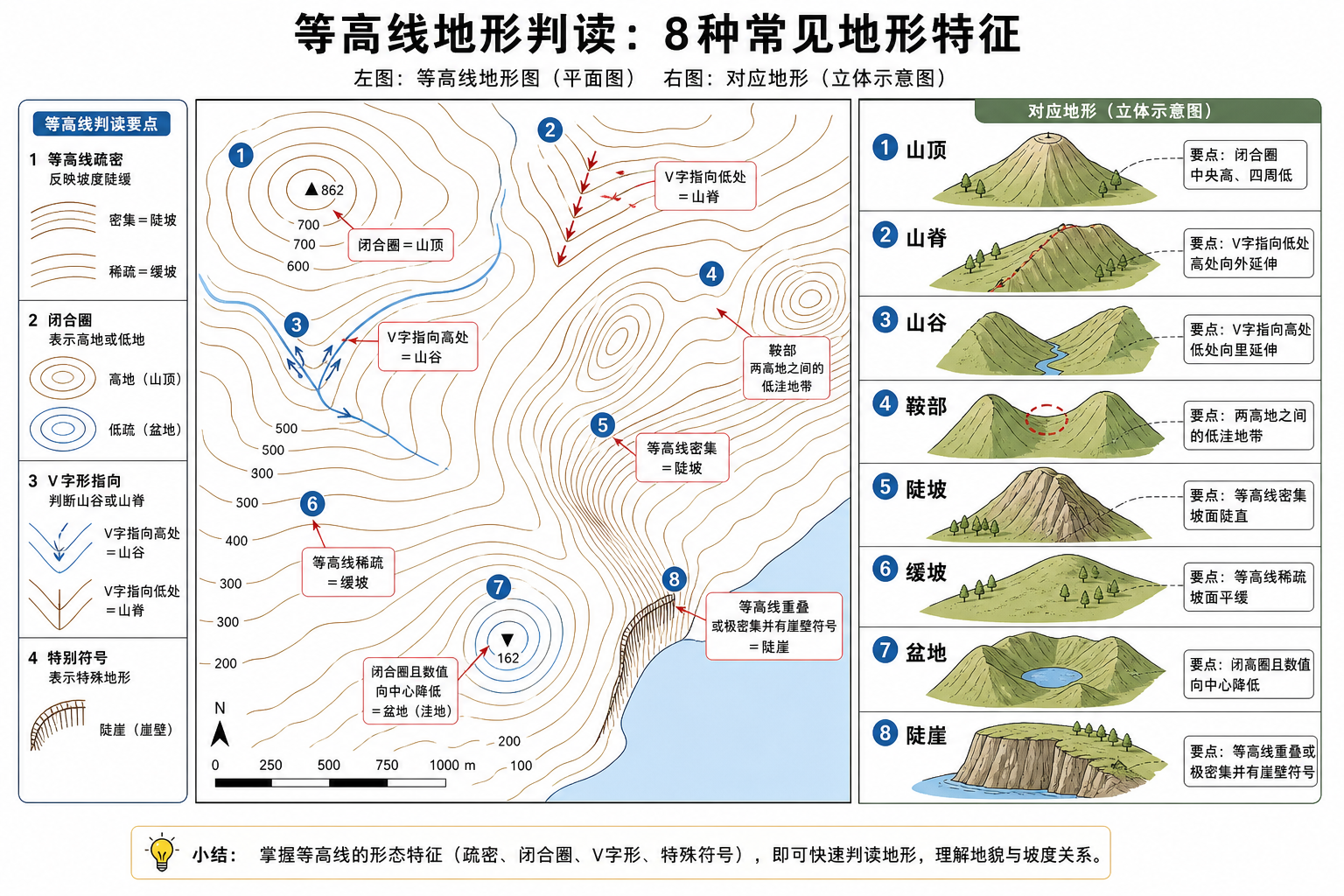

除了山脊和山谷以外，等高线图中常见地形主要包括以下几类：
- 山顶：等高线呈闭合圈，内高外低，越往中心高程越高。
- 盆地或洼地：等高线也呈闭合圈，但内低外高，越往中心高程越低。
- 鞍部：位于两个山顶之间、两个山谷之间的低凹过渡位置，形状像马鞍。
- 山脊：高地向外伸出的长条状地形，等高线常呈 V 字或 U 字向低处凸出。
- 山谷：低地向高处凹入的沟谷地形，等高线常呈 V 字或 U 字向高处凸出。
- 陡坡：等高线密集，单位水平距离内高程变化大。
- 缓坡：等高线稀疏，单位水平距离内高程变化小。
- 陡崖：等高线极度密集，甚至重叠或接近重叠，表示坡面非常陡。
- 台地：顶部较平坦、边缘较陡的高地，等高线在边缘较密，顶部较稀。
这些地形并不是孤立存在的。一幅真实的等高线图往往同时包含山顶、山脊、山谷、鞍部、坡面和低洼地。GIS 分析的关键，是把这些形态组合起来理解。
原理：等高线为什么能反映地形起伏
等高线判读的核心原理很简单：同一条等高线上的高程相同，不同等高线之间按照固定等高距变化。等高距是相邻两条等高线之间的高程差，例如 10 米、20 米或 50 米。
判断地形时，重点看三个信息：
- 高程数值：判断内外高低、上坡下坡方向。
- 等高线形态：闭合、弯曲、凸出、凹入都对应不同地形。
- 等高线疏密：线越密，坡越陡；线越稀，坡越缓。
例如，山顶和盆地都可能表现为闭合等高线，但山顶是内高外低，盆地是内低外高。山脊和山谷都可能出现 V 字形等高线，但山谷的 V 字尖端通常指向高处，山脊的 V 字尖端通常指向低处。这个区别是等高线图判读中最容易混淆的地方。
一个实用判断口诀是：闭合看高低，疏密看坡度，V 字看水流。水流从高处流向低处，谷线通常是汇水方向，脊线通常是分水方向。
步骤：如何在等高线图中逐步识别各种地形
步骤一：先确认等高距和高程方向
不要一上来就判断地形。先看图例、注记和高程标注，确认等高距是多少。然后找出高程增加和降低的方向。
- 如果相邻等高线标注为 100、110、120，说明高程逐步升高。
- 如果闭合圈中心高程越来越高，通常是山顶。
- 如果闭合圈中心高程越来越低，可能是盆地、洼地或坑地。
在 GIS 软件中，如果你使用 DEM 生成等高线，应检查 DEM 的垂直单位和坐标单位是否一致。例如高程是米，但水平坐标是经纬度时，直接计算坡度或距离容易出错。
步骤二：识别山顶和盆地
山顶和盆地最典型的特征都是闭合等高线。区别在于高程变化方向。
- 山顶：外圈低，内圈高，中心是局部最高点。
- 盆地：外圈高，内圈低，中心是局部最低点。
在纸质等高线图上，盆地有时会用短小的示坡线表示，示坡线指向低处。实际 GIS 数据中，盆地也可能是 DEM 洼地、采坑、水库低地或数据噪声，需要结合影像和实地资料判断。
步骤三：区分山脊和山谷
山脊和山谷是等高线判读的重点。两者都可能出现弯曲的 V 字或 U 字形，但方向相反。
- 山谷：等高线向高处凸出，V 字尖端指向高程较高的一侧，常与水流方向相反。
- 山脊：等高线向低处凸出，V 字尖端指向高程较低的一侧，常是分水线位置。
如果你不确定是山脊还是山谷，可以想象雨水会怎么流。水会从高处沿谷地流向低处，两个谷地之间较高的长条状区域通常就是山脊或分水岭。
步骤四：寻找鞍部
鞍部通常出现在两个山顶之间，是两侧高、中间相对低的位置。从另一个方向看，它又可能位于两个谷地之间，是地形的过渡点。
在等高线图上，鞍部常表现为两个闭合高地之间的收窄区域，等高线形态类似一组相对开口的弧线。鞍部在道路选线、登山路线和山地通道分析中很重要，因为它往往是跨越山岭的相对低点。
步骤五：通过等高线疏密判断陡坡和缓坡
等高线疏密直接反映坡度。相同等高距下，等高线越密，水平距离越短，高程变化越快，坡度越大。
- 陡坡：等高线排列密集，适合提示滑坡、崩塌、道路施工风险。
- 缓坡：等高线排列稀疏，常见于坡脚、台地顶部或平缓丘陵。
- 均匀坡：等高线间距较一致，表示坡度变化较平稳。
- 凸形坡：上部缓、下部陡，等高线由稀到密。
- 凹形坡：上部陡、下部缓，等高线由密到稀。
步骤六：识别陡崖、台地和阶地
陡崖在等高线图中表现为等高线非常密集，局部甚至接近重合。台地和阶地则通常表现为顶部或平台区域等高线稀疏，边缘等高线明显变密。
在 GIS 应用中，陡崖和台地不能只依靠等高线形状判断，最好结合坡度图、阴影地形图和遥感影像。尤其是在城市边坡、矿区、河流阶地和峡谷区域，等高线过度概化可能掩盖真实地形细节。
步骤七：用 QGIS 辅助验证等高线判读
如果你有 DEM 数据，可以用 QGIS 快速验证等高线判读结果：
- 打开 QGIS，加载 DEM 栅格数据。
- 使用 栅格 中的地形分析工具生成坡度图或山体阴影图。
- 使用 等值线 工具从 DEM 生成等高线，设置合适的等高距。
- 叠加 DEM 阴影、等高线和高程标注，观察地形对应关系。
- 在疑似山谷位置检查水流汇集方向，在疑似山脊位置检查分水方向。
对于教学和入门分析，建议同时查看三类图层：等高线、阴影地形图、坡度图。这样能减少只看线条造成的误判。
常见坑：等高线判读最容易错在哪里
把山脊和山谷的 V 字方向看反
这是最常见的错误。记住：山谷的 V 字尖端通常指向高处，因为谷地向山体内部延伸；山脊的 V 字尖端通常指向低处，因为高地向低处伸出。
只看形状，不看高程数字
闭合等高线既可能是山顶，也可能是盆地。必须结合高程标注判断内外高低。没有高程数字时，至少要结合相邻线的高程趋势或示坡线。
忽略等高距差异
不同地图的等高距可能不同。等高距为 5 米的地图能表现更多细节，等高距为 50 米的地图会概化许多小地形。不能把不同等高距地图上的线条密度直接拿来比较坡度大小。
把数据噪声当成真实地形
DEM 数据可能存在坑洞、条带、异常高程点或插值误差。生成等高线后，小闭合圈不一定都是真实山头或洼地。实际分析中应结合数据分辨率、影像和地形背景检查。
在经纬度坐标系下直接做坡度分析
坡度、坡向、距离和面积分析需要可靠的水平距离单位。如果 DEM 是经纬度坐标，建议先投影到适合当地的投影坐标系，再计算坡度和生成分析结果。
方法比较：纸质等高线判读、DEM 分析和三维可视化
| 方法 | 适用场景 | 优点 | 局限 |
|---|---|---|---|
| 纸质等高线图判读 | 地理学习、考试、基础地形识别 | 训练空间想象能力，便于理解地形原理 | 依赖读图经验，复杂地形容易误判 |
| DEM 生成等高线 | GIS 制图、地形分析、工程规划 | 可重复生成不同等高距，便于叠加分析 | 受 DEM 分辨率和精度影响明显 |
| 坡度图和坡向图 | 灾害评估、选址分析、水土保持 | 能量化地形变化，适合空间统计 | 需要正确坐标系和高程单位 |
| 山体阴影图 | 地图表达、地貌解释、辅助判读 | 直观显示起伏，适合和等高线叠加 | 受光照方向影响，不能替代高程判断 |
| 三维地形可视化 | 汇报展示、教学演示、WebGIS 场景 | 直观易懂，便于非专业用户理解 | 垂直夸张和渲染参数可能造成视觉误导 |
实际 GIS 项目中，建议不要只依赖一种方法。等高线适合理解形态，坡度图适合量化陡缓，阴影图适合辅助视觉判断，三维场景适合展示和沟通。
检查清单：拿到等高线图后按这个顺序看
- 先看比例尺、等高距和高程注记。
- 确认高程增加方向，避免把高低看反。
- 找闭合等高线，判断山顶还是盆地。
- 找 V 字或 U 字弯曲，判断山脊和山谷。
- 看等高线疏密，判断陡坡、缓坡和陡崖。
- 在两个山顶之间寻找鞍部。
- 结合水流方向理解谷地和分水岭。
- 如果使用 DEM，检查坐标系、单位、分辨率和异常值。
- 用坡度图、阴影图或三维视图验证复杂区域。
FAQ：等高线图地形判读常见问题
等高线图中山顶和盆地怎么区分？
山顶和盆地都可能是闭合等高线。区别是山顶内高外低，越往中心高程越高；盆地内低外高，越往中心高程越低。如果图上有示坡线，示坡线通常指向低处，可辅助判断洼地。
山脊和山谷地形有什么区别？
山脊是高地向低处伸出的地形，常是分水位置；山谷是低地向高处凹入的地形，常是汇水位置。在等高线图中，山谷的 V 字尖端通常指向高处，山脊的 V 字尖端通常指向低处。
等高线越密一定表示海拔越高吗？
不是。等高线密集表示坡度大，也就是高程变化快，但不一定代表该区域海拔最高。判断海拔高低要看高程数值，判断坡度陡缓才看等高线疏密。
为什么 DEM 生成的等高线有很多小圈？
小闭合圈可能是真实的小山包或洼地，也可能是 DEM 噪声、插值误差或异常高程点造成的。需要结合 DEM 分辨率、影像、坡度图和地形背景判断，必要时先对 DEM 做填洼或平滑处理。
在 QGIS 中生成等高线前需要注意什么？
需要确认 DEM 的坐标系、高程单位和数据质量。如果后续要计算坡度、距离或面积，最好使用以米为单位的投影坐标系。生成等高线时，等高距要根据地形起伏和制图比例尺设置，过小会线条过密，过大会丢失细节。
如何快速判断一个位置适不适合建设道路？
可以先看等高线疏密，避开过密区域和陡崖；再寻找鞍部、缓坡和台地等相对容易通过的位置；最后用坡度图、地质灾害数据、水系数据和用地限制数据综合分析。等高线只能提供地形依据，不能单独决定工程选线。
结论：从等高线形态理解真实地形
除了山脊和山谷以外，等高线图中还可以识别山顶、盆地、鞍部、陡坡、缓坡、陡崖、台地等多种地形。判断时不要只记图形，要同时看高程数值、等高线形态和等高线疏密。
对于 GIS 学习和实际项目来说，最可靠的方法是把等高线判读与 DEM、坡度图、山体阴影图和三维可视化结合起来。这样既能理解地形原理，也能减少在空间分析、制图表达和工程应用中的误判。
