示坡线在地图中有什么作用?如何正确识别坡度方向?

wowwwai GIS研习社 · 工具流程与项目排障

“示坡线在地图中有什么作用?如何正确识别坡度方向?”这个问题看起来像制图基础，但在地形图判读、野外路线规划、GIS等高线检查和地貌解释中非常实用。很多同学会看等高线，却容易忽略示坡线；结果是能判断哪里高、哪里低，却不能快速判断坡面朝向、沟谷位置和山脊走向。

引言：为什么会在地图上看到示坡线

在地形图、工程测绘图、地貌解释图和部分GIS制图成果中，除了等高线，还可能看到一组短小的线段。这些短线通常就是示坡线，也常被称为坡向短线或坡降线。

等高线告诉我们“同一条线上高程相同”，而示坡线强调的是“坡面往哪里降低”。在实际读图中，两者结合使用，能更快判断山坡、山脊、沟谷、陡坎和洼地的空间关系。

对GIS读者来说，理解示坡线不仅是制图符号识别问题，也关系到DEM地形分析、等高线质量检查、坡向判读和地形表达是否正确。

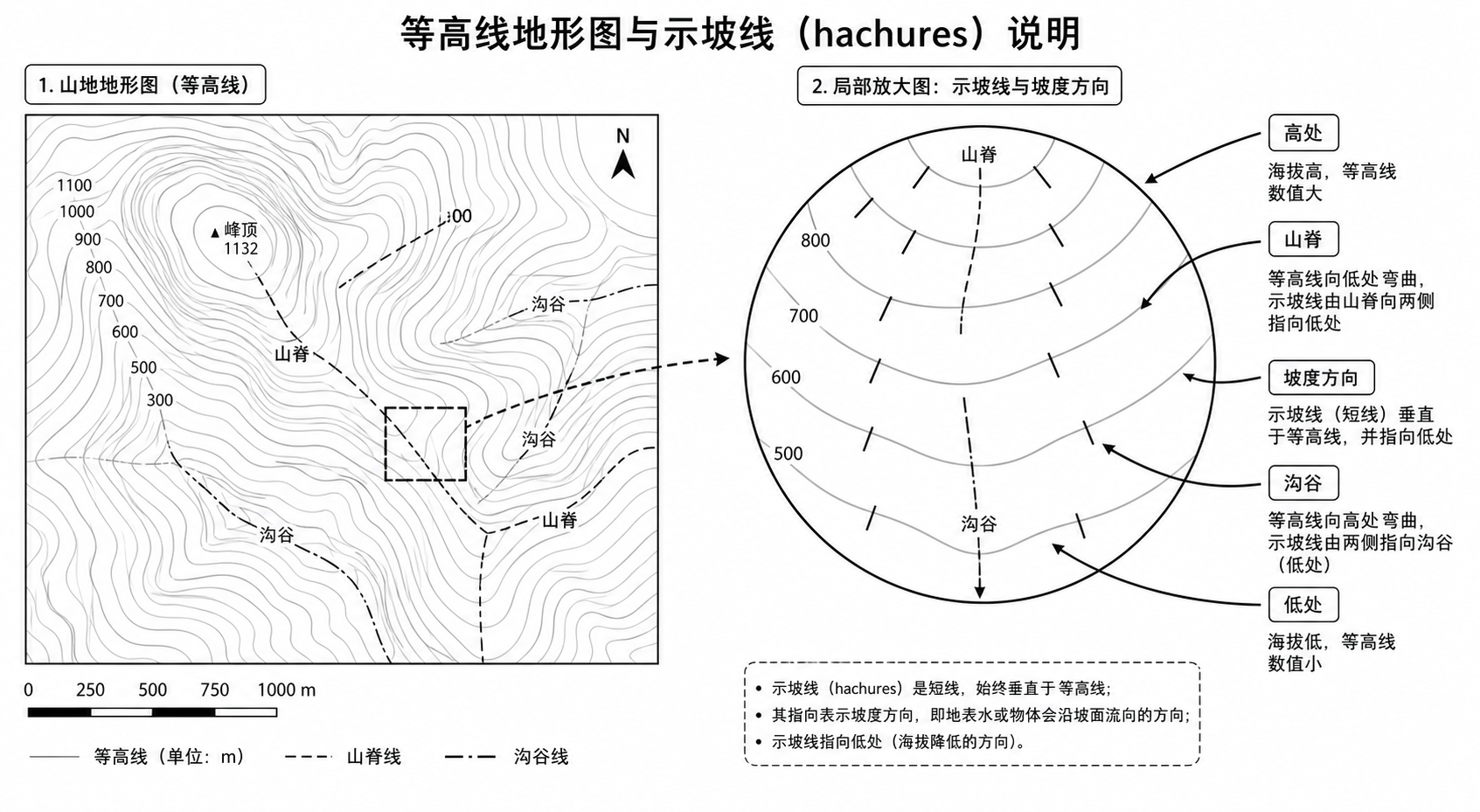

背景：示坡线在地图中有什么作用

示坡线在地图中的核心作用，是辅助表达地形的坡度方向和地貌形态。它通常不会单独存在，而是配合等高线、地貌晕渲、坡度分级图或地形注记一起使用。

1. 指示坡面向下的方向

示坡线最直接的作用是表示坡度方向。一般情况下，示坡线从高处指向低处，短线的延伸方向就是地表水流或坡面下降的大致方向。

在只看等高线时，读者有时需要结合高程注记才能判断高低；有了示坡线，就可以更直观地识别哪一侧是下坡方向。

2. 帮助识别山脊和沟谷

山脊和沟谷在等高线图上都可能呈现弯曲形态，初学者容易混淆。示坡线可以帮助判断弯曲等高线到底表示凸出的山脊，还是凹入的沟谷。

• 山脊：地势从脊线向两侧降低，示坡线通常向两侧外展。
• 沟谷：两侧地势向谷底降低，示坡线通常指向谷底或沟槽方向。
• 洼地：如果是闭合等高线内低外高，示坡线常指向闭合区域内部。

3. 增强地形图的立体感

在没有三维模型、阴影晕渲或色带高程图的纸质地图中，示坡线能增强地形起伏的视觉表达。它让读者更容易从二维线划图中理解坡面方向。

4. 辅助工程和野外判断

在道路选线、排水设计、滑坡隐患初判、土地整治和野外调查中，坡度方向是非常关键的信息。示坡线可以帮助快速判断水流方向、坡面汇流方向和可能的冲沟位置。

原理：示坡线为什么能表示坡度方向

要正确识别示坡线，首先要理解等高线和坡度方向之间的关系。等高线是高程相同点连接形成的线，坡度方向则是从高程较高位置到高程较低位置的最大下降方向。

在理想情况下，坡度方向与等高线大致垂直。也就是说，如果你站在一条等高线上，沿着等高线走，高程基本不变；如果你垂直穿过等高线，并且高程逐渐降低，那就是下坡方向。

示坡线就是把这种“垂直等高线并指向低处”的关系画出来。它不一定表示精确的坡度数值，而是表达地形下降方向。

读图要点：示坡线不是等高线，也不是水系线。它是辅助判断坡面方向的短线符号，重点看它指向哪一侧。

步骤：如何正确识别坡度方向

步骤一：先确认等高线高程变化

识别坡度方向时，不要只看短线。第一步应先查看等高线的高程注记，判断整体高程是由哪一侧向哪一侧降低。

1. 找到图上的等高线高程标注。
2. 判断相邻等高线的高程差，也就是等高距。
3. 比较目标区域附近等高线的数值变化。
4. 确定高处和低处的大致位置。

如果等高线数值从北向南逐渐降低，那么总体坡度方向通常就是向南。示坡线应与这个趋势一致。

步骤二：观察示坡线短线的指向

示坡线通常以短线形式附着在等高线附近，短线指向低处。读图时，可以把它理解为坡面上的“小箭头”，虽然它不一定画成箭头形状。

• 短线从等高线向外侧延伸，表示外侧较低。
• 短线从闭合等高线向内侧延伸，常表示内部为低洼地。
• 短线在坡面上成组出现时，要看整体方向，不要只看单根短线。

步骤三：结合山脊和沟谷形态判断

等高线弯曲形态是判断地貌的重要依据。示坡线可以作为辅助验证。

步骤四：用水流方向验证坡度方向

在自然地形中，水通常从高处流向低处。因此，坡度方向可以用水流方向进行验证。尤其在沟谷区域，示坡线指向低处的方向，往往与水系汇流方向一致。

如果地图上同时有河流、沟渠或排水线，可以检查示坡线是否指向沟谷或河道。如果示坡线方向与水流逻辑明显矛盾，就需要进一步检查等高线标注或制图符号。

步骤五：在GIS中用DEM辅助检查

如果你手中有DEM数据，可以在QGIS或ArcGIS Pro中生成坡向图，用来验证地图上的示坡线方向。

在QGIS中可以按以下思路检查：

1. 加载DEM栅格数据。
2. 打开地形分析工具，生成坡向图或山体阴影图。
3. 叠加等高线图层。
4. 观察坡向色带或阴影方向是否与示坡线表达一致。
5. 在疑似错误区域抽查高程值，确认高处和低处。

在ArcGIS Pro中，也可以使用栅格分析工具生成Aspect坡向图和Hillshade山体阴影图，再与等高线或地形图叠加检查。

常见坑：识别示坡线时最容易出错的地方

1. 把示坡线误认为等高线

示坡线通常较短，往往与等高线相交或附着在等高线附近；等高线则是连续闭合或延伸的线。读图时不要把短线当作新的等高线，否则会误判高程变化。

2. 只看示坡线，不看高程注记

示坡线表达的是方向，但高低关系仍要依赖高程注记、等高距和地形背景来确认。特别是在扫描地图、老旧地形图或符号不清晰的图件中，单凭短线容易出错。

3. 混淆山顶闭合线和洼地闭合线

闭合等高线不一定都是山顶。如果闭合线内侧比外侧低，就是洼地。许多地图会用示坡线指向闭合线内部来表示洼地，这一点在地形图判读中非常重要。

4. 忽略比例尺和概括误差

小比例尺地图会对地形进行综合概括，示坡线只能表达总体坡向，不能当作精确坡向测量结果。如果需要工程级坡度方向，应使用高精度DEM、实测高程点或专业地形测量成果。

5. 将示坡线理解为坡度大小

示坡线主要表示方向，不直接表示坡度大小。坡度大小通常要看等高线疏密、坡度图或DEM计算结果。等高线越密，坡越陡；等高线越疏，坡越缓。

方法比较：示坡线、等高线、坡向图和山体阴影的区别

如果只是做地形图判读，示坡线和等高线已经足够。如果要进行GIS空间分析，建议使用DEM生成坡度图和坡向图，再结合等高线进行检查。

检查清单：快速判断示坡线和坡度方向是否正确

• 看高程：相邻等高线数值是否能确定高处和低处？
• 看方向：示坡线是否大致从高处指向低处？
• 看垂直关系：示坡线是否大致垂直于等高线？
• 看地貌：山脊、沟谷、山顶、洼地的形态是否与示坡线一致？
• 看水系：示坡线方向是否符合水流从高到低的基本规律？
• 看比例尺：当前地图是否适合做精细坡向判断？
• 看数据源：如果是GIS生成成果，DEM分辨率、坐标系和插值方法是否可靠？
• 看符号说明：图例中是否明确说明短线符号代表示坡线或洼地线？

FAQ：关于示坡线和坡度方向的常见问题

1. 示坡线一定指向低处吗？

在常见地形图表达中，示坡线通常指向低处，用来表示坡面下降方向。特别是在闭合等高线表示洼地时，短线常画在闭合线内侧，表示内部更低。不过不同图件可能存在符号规范差异，最好结合图例确认。

2. 示坡线和等高线有什么区别？

等高线表示高程相同的位置，主要用来表达地形起伏；示坡线表示坡面下降方向，主要用来辅助判断坡度方向。简单说，等高线回答“哪里一样高”，示坡线回答“往哪里变低”。

3. 没有示坡线时，怎么判断坡度方向？

没有示坡线时，可以通过等高线高程注记判断。高程数值降低的方向就是下坡方向。同时可以结合河流流向、沟谷形态、等高线疏密和山体阴影进行综合判断。

4. 闭合等高线内有短线表示什么？

闭合等高线内有向内的短线，通常表示洼地或低陷区域。也就是说，闭合线内部比外部低。读图时不要把所有闭合等高线都当作山顶。

5. 在QGIS中能自动生成示坡线吗？

QGIS可以基于DEM生成等高线、坡度图、坡向图和山体阴影，但传统地图式的示坡线通常需要通过制图符号化、规则生成或人工编辑实现。对于分析目的，坡向图通常比示坡线更适合量化计算。

6. 示坡线能不能用来计算坡度大小？

不建议直接用示坡线计算坡度大小。坡度大小应根据高差和水平距离计算，或使用DEM生成坡度图。示坡线主要用于方向判读，而不是坡度数值计算。

结论：读懂示坡线，关键是同时看高程、方向和地貌

示坡线在地图中的作用，是帮助读者快速识别坡度方向、洼地位置和地貌形态。它通常从高处指向低处，并与等高线配合使用。

正确识别坡度方向时，不要只盯着短线本身，而应按“看高程、看等高线、看示坡线、看地貌、看水系”的顺序综合判断。对于GIS工作者，如果需要更可靠的结果，可以使用DEM生成坡度图、坡向图和山体阴影进行验证。

掌握示坡线的读图方法后，等高线地形图会更容易理解，山脊、沟谷、洼地和坡面朝向也能判断得更准确。
