很多刚接触地形图的同学都会问：地形图等高线到底怎么看?有哪些高效的读图技巧? 这篇文章就围绕这个问题，帮助 GIS 学生、测绘入门者和空间分析人员快速判断山脊、山谷、坡度、鞍部、洼地等典型地形，并把等高线读图能力用到 QGIS、ArcGIS Pro 和实地判读工作中。

引言：为什么 GIS 学习必须看懂地形图等高线

在 GIS 工作中，地形图等高线不是一组“弯弯曲曲的线”那么简单。它直接表达地表高程变化，是理解地貌、坡度、水流方向、道路选线、工程选址和灾害风险的重要基础。

如果你只会看地图上的注记和颜色，却看不懂等高线，就很容易在这些场景中出错：

• 判断山谷和山脊时方向搞反。
• 用 DEM 生成等高线后，不知道结果是否合理。
• 在地形图上估算坡度时，只看水平距离，忽略等高距。
• 做水文分析时，没有先理解等高线所反映的汇流关系。
• 在野外路线规划中，误判坡陡区域和缓坡区域。

本文会从读图逻辑出发，重点讲清楚地形图等高线怎么看、等高线判读技巧、山脊山谷识别方法，以及在 GIS 软件中如何辅助验证。

背景：地形图等高线表达的是什么

等高线是把地面上高程相同的点连接起来形成的闭合或延伸曲线。简单说，同一条等高线上的点，海拔高度相同。

地形图通常不会把每个点的高程都标出来，而是通过等高线间接表达地形起伏。读图时要重点关注三个信息：

• 高程值：判断地势是升高还是降低。
• 等高距：相邻两条等高线之间的高差，例如 5 米、10 米、20 米。
• 线的形态：通过等高线的闭合、弯曲、疏密来判断山峰、山谷、山脊和坡度。

在 GIS 数据中，等高线通常来自测绘地形图、DEM 数据提取、激光雷达点云处理或矢量高程数据转换。无论来源如何，判读原则基本一致。

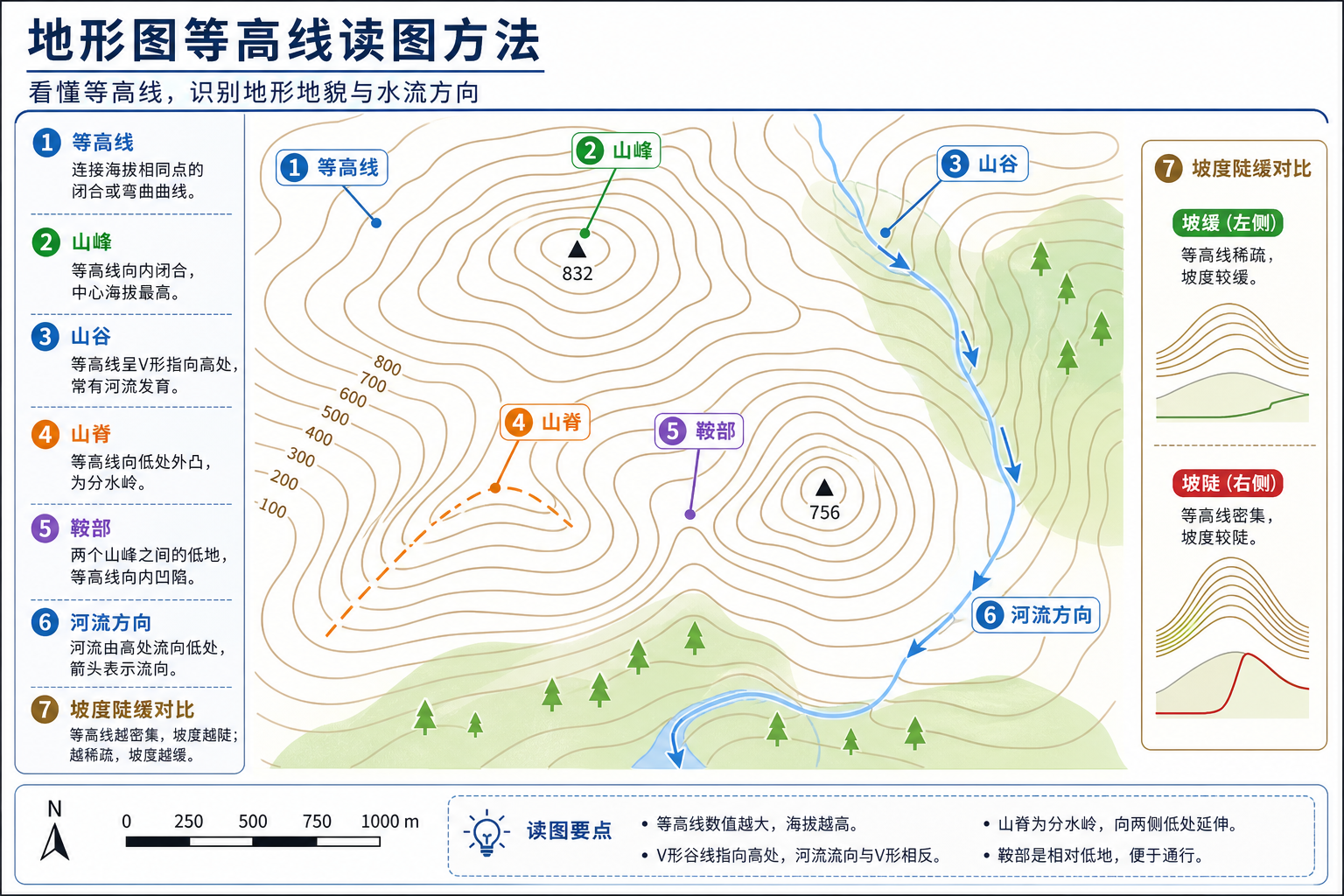

原理：看懂等高线的四个核心规则

规则一：等高线越密，坡度越陡

这是最常用的等高线判读技巧。相同等高距下，等高线之间的水平距离越短，说明单位距离内高程变化越大，坡度越陡。

• 等高线密集：陡坡、崖坡、切割强烈区域。
• 等高线稀疏：缓坡、台地、平缓地带。
• 等高线间距突然变化：可能是坡折、阶地边缘或地貌转换位置。

注意，判断坡度前必须先看等高距。如果两幅地图比例尺和等高距不同，不能只凭视觉疏密直接比较坡度。

规则二：闭合等高线通常表示山峰或洼地

如果等高线形成一圈一圈闭合形态，就要判断中心高还是中心低。

• 向内高程逐渐升高：一般是山峰、丘顶或高地。
• 向内高程逐渐降低：一般是洼地、盆地或坑地。
• 带有短线示坡线的闭合等高线：在部分地形图中表示洼地。

在 GIS 软件中，如果没有注记或示坡线，仅凭闭合形状并不能绝对判断山峰还是洼地，必须结合高程值、河流方向、DEM 阴影图或周边地貌一起看。

规则三：等高线向高处凸出，多为山谷

山谷识别是很多初学者最容易混淆的地方。常见口诀是：谷线向高处弯，脊线向低处弯。

当等高线穿过河谷或沟谷时，通常会形成类似“V”字形或“U”字形弯曲。这个尖端一般指向高处，也就是上游方向。

• 等高线“V”字尖端指向高程较高处：多为山谷。
• 河流一般从高处流向低处，与山谷线方向一致但流向相反于“V”字尖端。
• 谷地常与蓝色水系、沟道、汇流线共同出现。

规则四：等高线向低处凸出，多为山脊

山脊是两侧地势降低、中间相对较高的线状地形。等高线在山脊位置也会弯曲，但弯曲方向与山谷相反。

• 等高线凸向低高程方向：多为山脊。
• 山脊两侧可能分别发育沟谷或坡面。
• 山脊常用于分水岭识别、路线规划和视域分析。

在空间分析中，山脊线和山谷线与水文分析、流域划分、地形因子计算密切相关。先在地形图上读懂这些形态，再使用 GIS 工具会更稳。

步骤：地形图等高线高效读图流程

第一步：先看比例尺、等高距和图例

不要一上来就盯着线的形状。读地形图等高线时，第一步应该先确认基础信息。

1. 查看地图比例尺，判断图上距离与实际距离的关系。
2. 查看等高距，明确相邻等高线之间的高程差。
3. 查看计曲线、首曲线、间曲线的表达方式。
4. 查看高程注记、山峰点、河流、道路、居民地等辅助信息。

计曲线通常比普通等高线更粗，并标注高程值。读图时可以先找计曲线，再推算中间等高线的高程。

第二步：判断整体地势升降方向

读局部地貌前，先建立整体高程感。你可以从图幅中寻找高程注记、闭合高地、水系流向和边缘高程。

• 先找最高点和最低点。
• 观察高程值从哪里向哪里递减。
• 结合河流判断大致排水方向。
• 把地形分成高地、坡地、谷地、平缓区几个区域。

这一步能避免把山谷看成山脊，也能帮助你理解道路、村庄和耕地为什么分布在某些位置。

第三步：用线的疏密判断坡度

在同一张地形图上，等高线疏密可以快速反映坡度变化。读图时可以按照“密集、过渡、稀疏”三个等级进行判断。

等高线特征	地形含义	常见 GIS 应用
非常密集	陡坡、崖坡、切沟边坡	滑坡风险初判、道路避让、坡度分析
间距适中	普通坡面或丘陵地	土地适宜性评价、路线选线
非常稀疏	平地、台地、河谷平原	建设用地筛选、农田分析

如果要更精确，可以在 QGIS 或 ArcGIS Pro 中基于 DEM 计算坡度栅格，而不是只凭肉眼估计。

第四步：识别山峰、洼地和鞍部

山峰和洼地主要看闭合等高线，鞍部则要看两个高地或两个低地之间的过渡位置。

• 山峰：闭合等高线向中心高程升高，中心可能有三角点或高程点。
• 洼地：闭合等高线向中心高程降低，可能有积水、坑地或盆地特征。
• 鞍部：两个山头之间相对较低、两个谷地之间相对较高的位置，形态像马鞍。

鞍部在路线规划、登山路径和军事地形判读中很重要。它通常不是一个点，而是一个过渡区域。

第五步：识别山谷、山脊和水流方向

山谷山脊识别是地形图等高线怎么看的重点。建议按下面顺序判断：

1. 先看是否有河流、溪沟、水系符号。
2. 再看等高线弯曲形成的“V”形或“U”形。
3. 判断弯曲尖端指向高处还是低处。
4. 结合高程注记确认地势变化。
5. 用“水从高处往低处流”进行验证。

如果等高线“V”字尖端指向高处，通常是山谷；如果凸向低处，通常是山脊。这个技巧在判读地貌、水系和流域边界时非常实用。

第六步：在 QGIS 或 ArcGIS Pro 中辅助验证

如果你手上有 DEM 或等高线矢量数据，可以用 GIS 软件进一步验证读图结果。

在 QGIS 中可以这样做：

1. 加载 DEM 栅格数据。
2. 使用地形分析工具生成阴影图，增强地貌起伏效果。
3. 从 DEM 提取等高线，并设置合适的等高距。
4. 叠加河流、道路和居民地数据，检查山谷与水系是否一致。
5. 生成坡度图，与等高线疏密区域对照。

在 ArcGIS Pro 中可以使用 Contour、Slope、Hillshade、Flow Direction 等工具。等高线负责表达高程形态，坡度图负责量化陡缓，阴影图负责增强视觉理解，三者结合读图效率更高。

常见坑：读地形图等高线最容易犯的错误

只看线形，不看高程注记

等高线的形态很重要，但不能脱离高程值。闭合线既可能是山峰，也可能是洼地；“V”形弯曲也需要结合高程升降判断。

把山谷和山脊方向看反

山谷山脊识别错误，通常是因为没有判断高程变化方向。记住：谷线一般指向高处，水流方向则从高处流向低处。

忽略等高距差异

不同地形图的等高距可能不同。1:10000 地形图和 1:50000 地形图表达细节不一样，不能直接用等高线间距做绝对比较。

把自动生成的等高线当成绝对真实

从 DEM 自动提取的等高线受 DEM 分辨率、垂直精度、插值方法和噪声影响。如果 DEM 质量差，等高线可能出现锯齿、闭合异常或局部伪地形。

在投影坐标不正确时计算坡度和距离

如果数据仍在经纬度坐标系下，直接计算距离、坡度或面积容易产生误差。进行定量分析前，应使用适合研究区的投影坐标系。

方法比较：纸质地形图、GIS 等高线和 DEM 阴影图怎么配合

方法	优点	局限	适合场景
纸质或扫描地形图	图例完整，适合训练读图能力	难以直接计算，更新可能滞后	地形判读入门、考试训练、野外准备
矢量等高线	可查询高程，可叠加 GIS 数据	细节取决于数据来源和等高距	制图、工程选址、地貌判读
DEM 阴影图	地貌直观，山脊山谷容易观察	受光照方向影响，不能直接替代高程判断	地貌识别、辅助判读、成果展示
坡度图	可以量化坡度大小	依赖 DEM 精度和投影设置	坡度分析、适宜性评价、风险分析

最稳妥的方法不是只依赖某一种图，而是把等高线、高程注记、水系、DEM 阴影图和坡度图结合起来。这样既能保持读图直觉，也能用 GIS 数据进行验证。

检查清单：快速判断等高线地形的实用步骤

下次拿到一张地形图，可以按下面清单逐项检查：

• 是否先查看了比例尺、等高距和图例？
• 是否找到了计曲线和高程注记？
• 是否判断了整体地势从哪里升高、向哪里降低？
• 等高线密集区是否对应陡坡或地形突变？
• 闭合等高线中心是高地还是洼地？
• 山谷位置是否与河流、沟道或汇流方向一致？
• 山脊位置是否位于两侧坡面之间的高线部位？
• 是否用 DEM 阴影图或坡度图辅助验证？
• 如果要计算距离、坡度和面积，数据是否使用了合适的投影坐标系？

读地形图等高线的关键不是背概念，而是建立“高程变化、线形变化、地貌过程”之间的对应关系。

FAQ：地形图等高线读图常见问题

1. 地形图等高线怎么看最容易入门？

建议先看等高距和高程注记，再看等高线疏密，最后识别山峰、山谷、山脊和鞍部。不要一开始就只盯着局部线形，否则容易把方向判断错。

2. 等高线密集一定表示海拔高吗？

不一定。等高线密集表示坡度陡，不代表海拔一定高。海拔高低要看高程数值，坡度陡缓要看等高线间距。

3. 如何区分山谷和山脊？

可以记住“谷线向高处弯，脊线向低处弯”。同时结合高程注记和水系判断。山谷常与河流、沟道、汇流方向有关；山脊常位于两侧坡面之间，是分水位置。

4. 闭合等高线一定是山顶吗？

不一定。闭合等高线可能表示山顶，也可能表示洼地。判断方法是看中心高程相对周边是升高还是降低，必要时结合示坡线、DEM 阴影图或高程点验证。

5. GIS 软件生成的等高线为什么有锯齿或很多小圈？

常见原因包括 DEM 分辨率较低、栅格噪声较多、插值质量差、等高距设置过小，或者没有进行适当平滑。可以先检查 DEM 质量，再调整等高距和制图综合参数。

6. 在 QGIS 中看等高线需要注意什么？

需要注意坐标系、等高距、图层叠加顺序和符号化方式。如果要做坡度、距离或面积计算，尽量使用投影坐标系。为了提高判读效率，可以同时叠加 DEM 阴影图和水系数据。

结论：把等高线读成地形，而不是只读成线

地形图等高线怎么看，核心在于四点：看高程、看疏密、看弯曲、看组合。高程决定地势升降，疏密反映坡度陡缓，弯曲帮助识别山谷和山脊，组合关系则揭示完整地貌。

对于 GIS 读者来说，等高线判读不仅是地图学基础，也是 DEM 分析、坡度分析、水文分析和三维地形表达的前置能力。掌握这些高效读图技巧后，再使用 QGIS、ArcGIS Pro 或其他 GIS 工具进行验证和分析，结果会更可靠。
