Deck.gl蜂窝聚合图怎么做?关键参数在哪配? 这是很多 WebGIS 开发者在做点数据可视化时会遇到的问题：点太多时直接渲染散点会卡顿，也很难看出空间热点，而蜂窝聚合图可以把大量点按六边形网格聚合，快速表达“哪里密集、哪里稀疏”。

本文以 deck.gl 的 HexagonLayer 为核心，讲清楚 Deck.gl蜂窝聚合图 的基本做法、关键参数、常见坑，以及如何判断聚合结果是否可信。适合已经会使用 Mapbox、MapLibre、React 或原生 JavaScript 加载地图的 GIS 学生、WebGIS 开发者和空间数据分析人员阅读。

引言：Deck.gl蜂窝聚合图适合解决什么问题

Deck.gl蜂窝聚合图 主要用于展示大量点数据的空间分布规律。例如：

• 共享单车停靠点热区分析
• 出租车上下客点聚合
• POI 密度分布
• 人口、事件、传感器点位的空间热点
• 城市网格化管理中的事件密度展示

如果你的数据是点要素，并且关注的是“空间密度”或“聚合统计值”，HexagonLayer 通常比普通 ScatterplotLayer 更适合。它会把点落入六边形网格中，然后根据每个网格内的点数量或权重值计算颜色和高度。

背景：为什么不用普通散点图直接画

在 WebGIS 项目中，很多人一开始会直接把点数据画成圆点。数据量较小时没有问题，但当点数量达到几万、几十万时，会出现三个典型问题：

• 视觉遮挡：大量点重叠，中心城区几乎变成一片颜色，看不出真实差异。
• 性能压力：浏览器需要绘制大量点对象，交互、缩放、拖拽可能变慢。
• 空间规律不明显：读者看到的是“点很多”，但不容易判断哪些区域是热点。

Deck.gl蜂窝聚合图 的价值在于把点要素变成统计单元。每一个六边形网格代表一个局部区域，颜色可以表示点数量，高度可以表示聚合值，从而更直观地展示空间密度。

简单理解：散点图强调“每个点在哪里”，蜂窝聚合图强调“哪个区域更密集”。

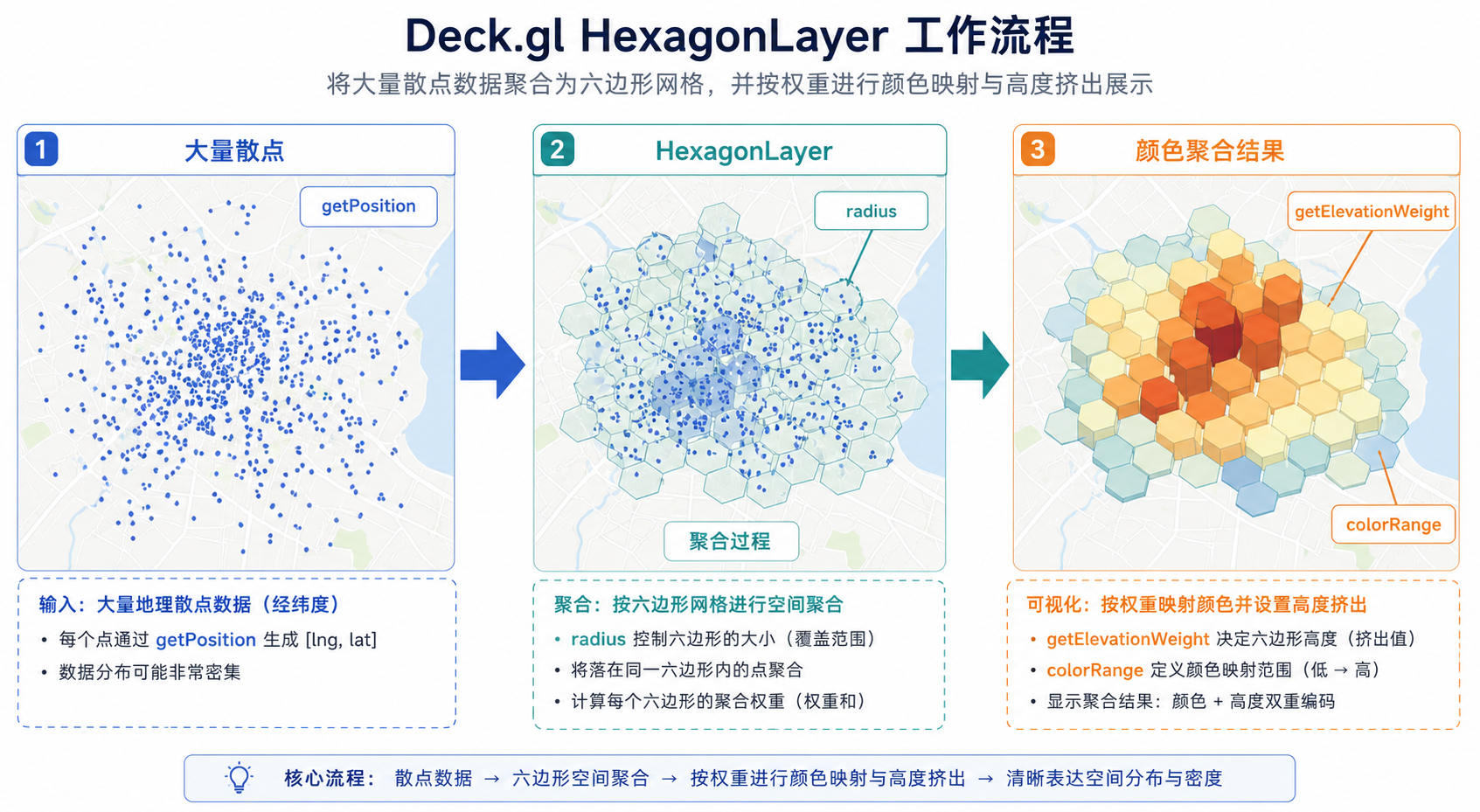

原理：HexagonLayer 是怎么聚合点数据的

Deck.gl 的 HexagonLayer 会读取每条数据的坐标，通过 getPosition 得到经纬度位置，然后按照指定的 radius 半径生成六边形网格。落在同一个六边形内的点会被聚合到一起。

默认情况下，蜂窝聚合图可以按点数量统计，也可以通过权重字段进行加权统计。例如每个点代表一次订单，按数量聚合即可；如果每个点还有金额字段，则可以按金额加权聚合。

常见核心参数如下：

步骤：Deck.gl蜂窝聚合图怎么做

步骤1：准备点数据

HexagonLayer 最常见的数据格式是 JavaScript 对象数组。每条记录至少需要经纬度字段。

const points = [
  {lng: 116.397, lat: 39.908, count: 1, value: 35},
  {lng: 116.401, lat: 39.912, count: 1, value: 20},
  {lng: 116.389, lat: 39.903, count: 1, value: 50}
];

这里要特别注意坐标顺序。deck.gl 的经纬度坐标通常写成 [longitude, latitude]，也就是 [经度, 纬度]。如果写反，图层可能会飞到错误位置，甚至完全看不到。

步骤2：创建 HexagonLayer

下面是一个最小可用的 Deck.gl蜂窝聚合图 配置示例：

const hexagonLayer = new deck.HexagonLayer({
  id: 'hexagon-layer',
  data: points,
  getPosition: d => [d.lng, d.lat],
  radius: 500,
  extruded: true,
  elevationScale: 30,
  coverage: 0.9,
  colorRange: [
    [255, 255, 178],
    [254, 204, 92],
    [253, 141, 60],
    [240, 59, 32],
    [189, 0, 38]
  ],
  elevationRange: [0, 3000],
  pickable: true
});

这段配置中，最关键的是 getPosition 和 radius。前者决定点落在哪里，后者决定六边形网格多大。

步骤3：把图层加入 Deck 实例

如果你使用原生 deck.gl，可以把 HexagonLayer 放入 layers 数组中。

const deckgl = new deck.DeckGL({
  container: 'map',
  initialViewState: {
    longitude: 116.397,
    latitude: 39.908,
    zoom: 10,
    pitch: 45,
    bearing: 0
  },
  controller: true,
  layers: [hexagonLayer]
});

如果你是在 Mapbox 或 MapLibre 底图上叠加 deck.gl，一般会使用 DeckGL Overlay 或对应集成方式。核心思想不变：底图负责地图瓦片，HexagonLayer 负责点数据聚合渲染。

步骤4：配置 radius，决定聚合尺度

在 Deck.gl蜂窝聚合图 中，radius 是最容易影响结果解读的参数。半径太小，图面会碎，热点不明显；半径太大，局部差异会被抹平。

• 城市级 POI 密度：可从 300 米到 1000 米尝试。
• 区县级事件分布：可从 1000 米到 3000 米尝试。
• 全国范围点数据：通常需要更大的半径，或改用服务端聚合。

不要只为了“好看”随意调大 radius。GIS 分析中，聚合尺度会改变空间结论。建议在文章、图例或系统说明中明确写出蜂窝半径。

步骤5：配置颜色和高度

颜色一般用于表达聚合强度，高度用于增强三维视觉效果。你可以让颜色和高度都按点数量统计，也可以分别使用不同权重。

const hexagonLayer = new deck.HexagonLayer({
  id: 'hexagon-layer',
  data: points,
  getPosition: d => [d.lng, d.lat],
  radius: 500,
  colorRange: [
    [237, 248, 251],
    [178, 226, 226],
    [102, 194, 164],
    [44, 162, 95],
    [0, 109, 44]
  ],
  getColorWeight: d => d.value,
  colorAggregation: 'SUM',
  getElevationWeight: d => d.value,
  elevationAggregation: 'SUM',
  elevationScale: 20,
  extruded: true,
  pickable: true
});

这段代码表示颜色和高度都按 value 字段求和。如果 value 表示订单金额，那么蜂窝颜色和高度表达的是区域订单金额总量，而不是点数量。

步骤6：开启 tooltip，验证聚合结果

做 Deck.gl蜂窝聚合图 时，不建议只看颜色。最好加上 tooltip，查看每个蜂窝中聚合了多少条点记录。

const deckgl = new deck.DeckGL({
  container: 'map',
  initialViewState: {
    longitude: 116.397,
    latitude: 39.908,
    zoom: 10,
    pitch: 45
  },
  controller: true,
  layers: [hexagonLayer],
  getTooltip: ({object}) => {
    if (!object) return null;
    return {
      text: `点数量：${object.points.length}`
    };
  }
});

如果使用权重统计，可以进一步检查 object 中的聚合结果。不同版本和配置下返回对象结构可能略有差异，建议先在控制台打印 object，确认字段含义后再写 tooltip。

getTooltip: ({object}) => {
  console.log(object);
  return object ? {text: '查看控制台中的聚合对象'} : null;
}

常见坑：Deck.gl蜂窝聚合图为什么不显示或结果不对

1. 经纬度顺序写反

最常见错误是把坐标写成 [纬度, 经度]。deck.gl 常用的是 [经度, 纬度]。

getPosition: d => [d.lng, d.lat]  // 正确
getPosition: d => [d.lat, d.lng]  // 常见错误

2. 数据不是 WGS84 经纬度

WebGIS 前端图层通常使用经纬度输入。如果你的数据来自投影坐标系，例如 CGCS2000 高斯投影、Web Mercator 米制坐标或地方坐标，需要先转换到经纬度。否则 HexagonLayer 会把坐标当作经纬度解释，图层位置会严重错误。

3. radius 设置不合理

radius 太小可能导致几乎每个点单独占一个蜂窝，看起来像散点图；radius 太大则会把整个城市聚成几个大块。调参时建议从业务尺度出发，而不是只看视觉效果。

4. elevationScale 太大导致柱体夸张

如果柱体高度冲出屏幕，通常不是数据错了，而是 elevationScale 或 elevationRange 设置过大。可以先降低 elevationScale，再观察结果。

5. 权重字段存在空值或字符串

如果 getColorWeight 或 getElevationWeight 返回的是字符串、null、undefined，聚合结果可能异常。建议先清洗数据。

getColorWeight: d => Number(d.value) || 0
getElevationWeight: d => Number(d.value) || 0

6. 数据量过大但全部放在前端

deck.gl 的 WebGL 渲染能力很强，但不代表所有数据都应该一次性塞到浏览器。如果点数据达到百万级，并且还要频繁筛选、联动、更新，建议考虑服务端预聚合、瓦片化或使用二进制数据加载方式。

方法比较：蜂窝聚合、热力图和网格聚合怎么选

如果你的目标是做“可解释的空间聚合统计”，Deck.gl蜂窝聚合图 通常比热力图更合适。热力图适合展示趋势，蜂窝图适合展示每个统计单元的强弱。

检查清单：上线前逐项确认

• 数据坐标是否为经纬度，并且顺序为 [经度, 纬度]。
• getPosition 是否能为每条记录返回有效坐标。
• radius 是否符合业务分析尺度，而不是只为了视觉效果。
• colorRange 是否从浅到深，能表达强弱变化。
• getColorWeight 和 getElevationWeight 是否返回数值。
• 是否需要按 COUNT、SUM、MEAN 等方式聚合。
• tooltip 是否能帮助验证蜂窝内点数量或权重值。
• 数据量是否适合前端直接加载。
• 三维效果是否会遮挡底图或影响阅读。
• 图例、说明文字中是否标明蜂窝半径和统计口径。

FAQ：Deck.gl蜂窝聚合图常见问题

Deck.gl蜂窝聚合图和热力图有什么区别？

蜂窝聚合图把点统计到明确的六边形单元里，每个蜂窝都有相对清晰的统计含义；热力图更强调连续的热点趋势，视觉上更平滑，但具体数值解释不如蜂窝聚合图直接。

HexagonLayer 的 radius 单位是什么？

在常见经纬度地图场景中，可以把 radius 理解为以米为单位的聚合半径。实际显示效果还会受到地图投影、缩放级别和视图范围影响。做 GIS 分析时，建议用多个半径测试，并选择符合业务尺度的值。

Deck.gl蜂窝聚合图可以按字段求和吗？

可以。通过 getColorWeight、getElevationWeight 以及对应的聚合方式，可以让颜色和高度按某个字段求和、求平均或使用其他支持的统计方式。常见做法是按订单金额、事件强度、人口数等字段加权。

为什么我的蜂窝图显示在错误位置？

优先检查两个问题：第一，坐标顺序是否写成了 [经度, 纬度]；第二，原始数据是否已经转换到 WGS84 经纬度。如果把投影坐标直接传给 getPosition，图层位置通常会明显错误。

数据很多时还适合用 HexagonLayer 吗？

适合，但要看数据量和交互需求。几十万点以内的前端聚合在很多场景下可以工作；如果达到百万级，或者需要复杂筛选和实时刷新，建议考虑服务端预聚合、切片加载或减少传输字段。

二维蜂窝图和三维蜂窝图怎么选？

如果主要用于严肃分析和报表展示，二维蜂窝图更稳定、干扰少；如果用于大屏、演示或需要突出热点强弱，三维蜂窝图更有冲击力。但三维柱体可能遮挡底图，必须控制 elevationScale。

结论：先定统计口径，再调视觉参数

做 Deck.gl蜂窝聚合图，不要一开始就陷入颜色和高度的视觉调参。正确流程应该是：先确认点数据坐标正确，再确定聚合半径 radius，然后决定按数量还是按权重字段统计，最后再配置 colorRange、elevationRange 和 tooltip。

如果只记住几个关键参数，可以重点掌握 getPosition、radius、colorRange、getColorWeight、getElevationWeight、elevationScale 和 extruded。这些参数基本决定了 Deck.gl蜂窝聚合图 的位置、聚合尺度、颜色含义和三维效果。

从 GIS 分析角度看，蜂窝聚合图不是单纯的“炫酷地图效果”，而是一种空间统计表达。只要把坐标、半径、权重和图例说明处理好，它就能成为 WebGIS 项目中非常实用的热点分析图层。
